Diese Anleitung zeigt dir, wie du den USB Hub für Stream Deck + zum ersten Mal einrichtest.
Anforderungen
- Kreuzschlitz-Schraubendreher
- Stream Deck +
- USB Hub für Stream Deck +
- Externe USB-C-Stromversorgung
- Mindestens 100 Watt Leistungsabgabe
- PD (Power Delivery) 3.0
Weitere Informationen zu PD-Stromversorgungen findest du hier.
Einrichtungsschritte

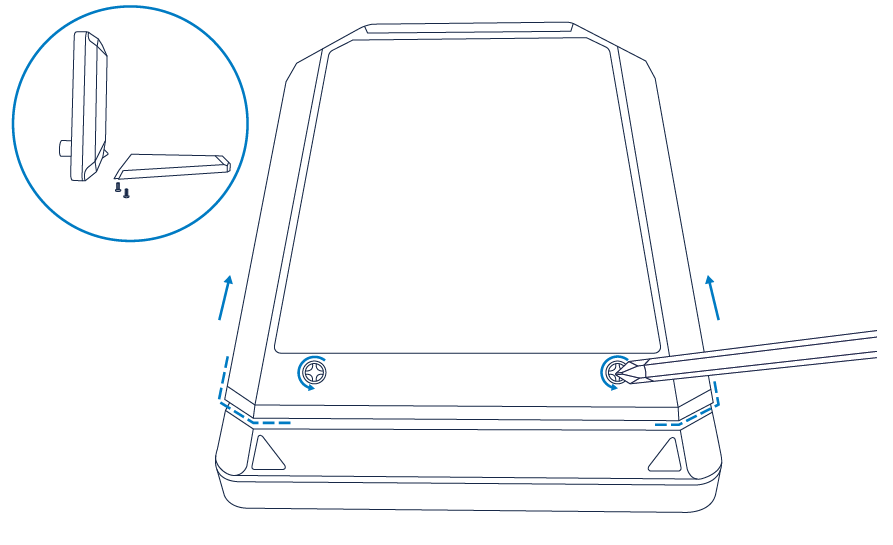

1) Verwende einen Kreuzschlitz-Schraubendreher (nicht enthalten), um die beiden Schrauben zu lockern und das Ständermodul von Stream Deck + zu entfernen.

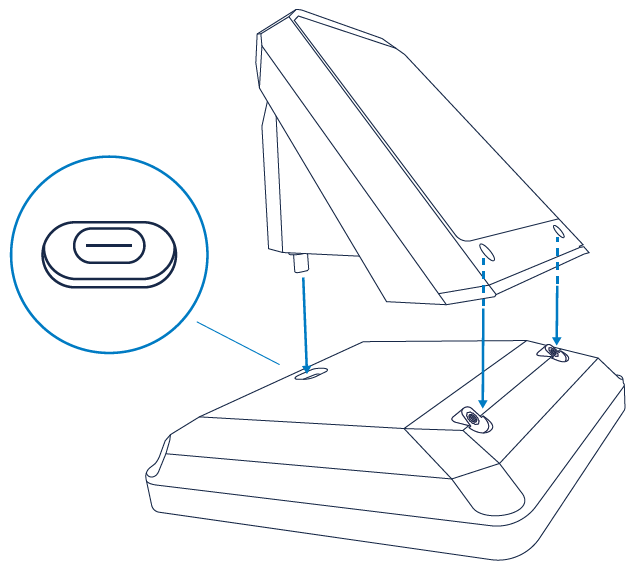

2) Richte den USB-C-Stecker des Docks mit dem USB-C-Anschluss an Stream Deck + aus und führe ihn vorsichtig ein.

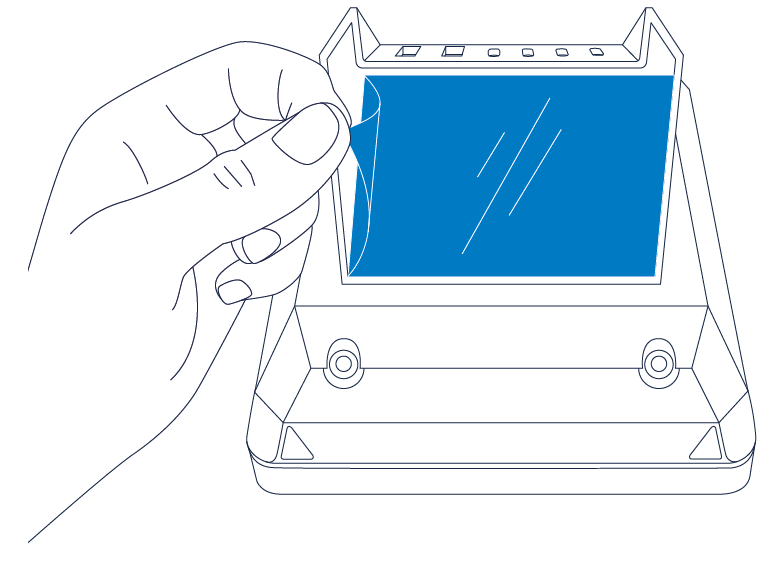

3) Entferne die Schutzfolie vom Klebepad und drücke das Ständermodul auf den USB Hub.
Stelle sicher, dass der Hub mit Stream Deck + ausgerichtet ist. Befestige erneut+.

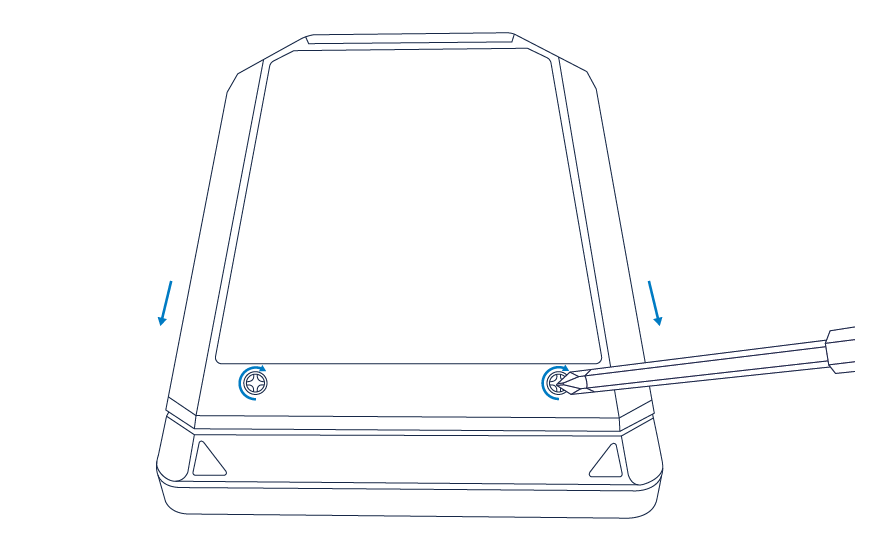

4) Befestige das Ständermodul wieder an Stream Deck +.

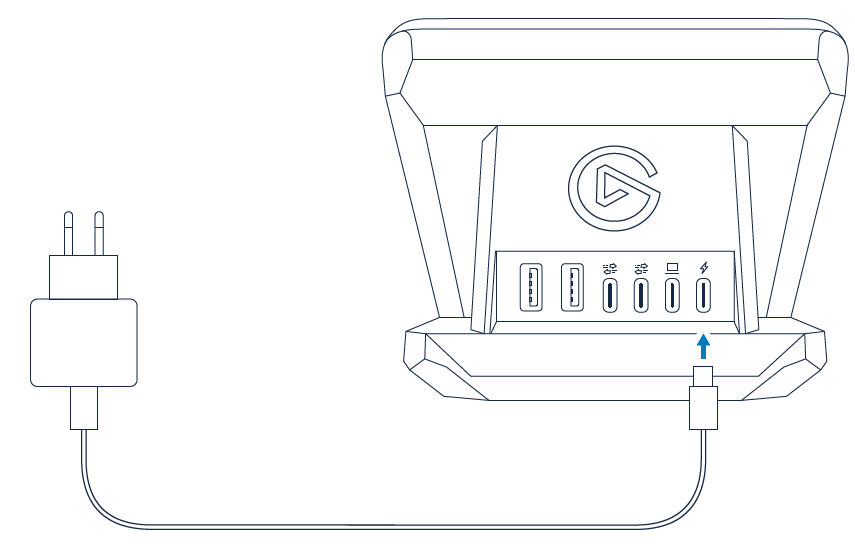

5) Verbinde eine externe USB-C-Stromversorgung (nicht enthalten) mit dem Anschluss auf der rechten Seite. Eine Mindestleistungsabgabe von 100 Watt und PD (Power Delivery) 3.0 sind erforderlich.

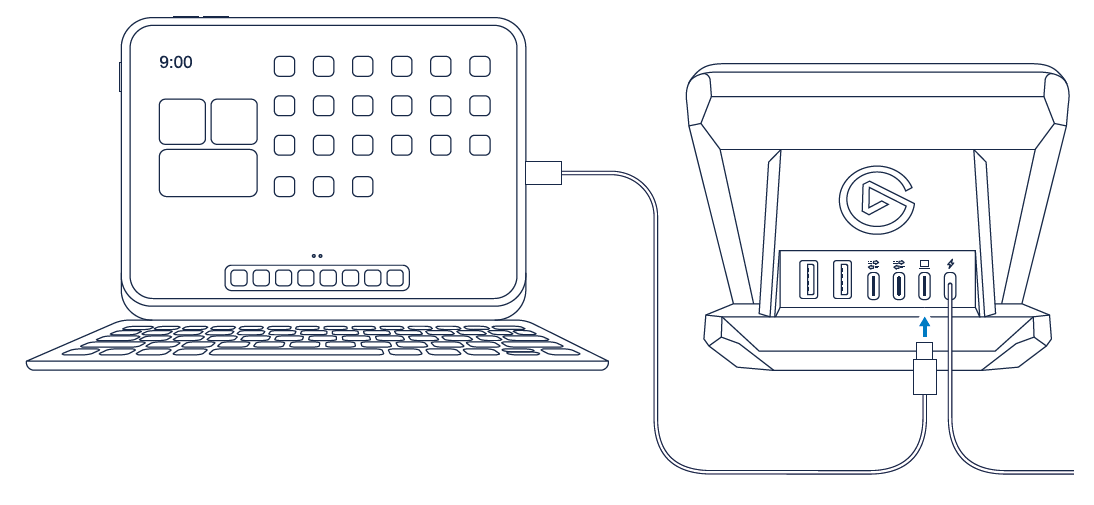

6) Verbinde deinen Computer oder dein Tablet mit dem zweiten Anschluss von rechts. Dein Gerät wird über Power Delivery geladen und tauscht Daten mit dem Hub über ein einziges Kabel aus.
Verwende nur das mitgelieferte Kabel. Eine USB-3.2-Verbindung ist erforderlich, damit der Hub zuverlässig funktioniert.
Beachte, dass von den über die Stromversorgung bereitgestellten 100 Watt 65 Watt für Power Delivery verfügbar sind, während der Rest auf die USB-Anschlüsse verteilt wird.

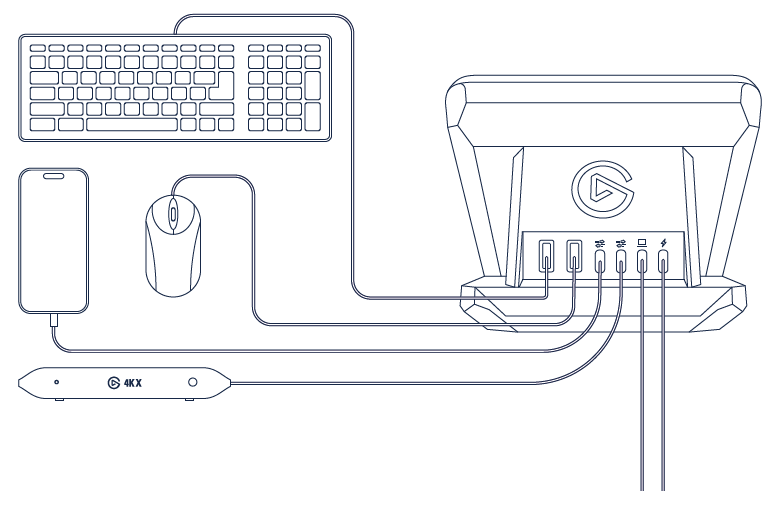

7) Verbinde bis zu vier Geräte mit den Type-A- und Type-C-Anschlüssen.
Beachte, dass die kombinierte Download-Geschwindigkeit der beiden Type-A-Anschlüsse und der beiden Type-C-Anschlüsse insgesamt 5 Gb/s beträgt. Alle Anschlüsse unterstützen USB bis 3.2 GEN 1.

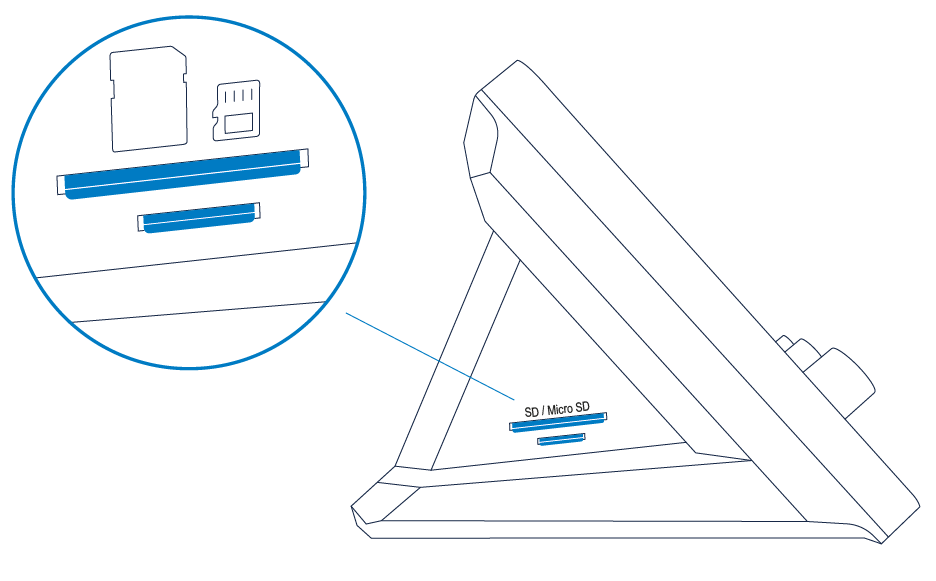

8) Das Kartenlesegerät/Kartenschreibgerät unterstützt SD- und MicroSD-Karten sowie CompactFlash. Weitere Informationen findest du in den technischen Spezifikationen.
Solltest du Hilfe benötigen, kannst du uns gerne über das Widget auf der rechten Seite kontaktieren.
