Esta guía explicará cómo configurar la funcionalidad Multiview de Cam Link Pro.
La configuración de Multiview se realiza utilizando 4K Capture Utility o Stream Deck.
Secciones
Configurar con 4K Capture Utility
Multiview es una característica única de Cam Link Pro. Permite asignar las cuatro entradas HDMI en diferentes diseños y luego exportarlas a software que tradicionalmente solo acepta una entrada de video, como aplicaciones de videoconferencia como Zoom, Slack o Teams.
Multiview se puede configurar en diferentes diseños:
Pantalla completa
Imagen en imagen
Lado a lado
Triple
Cuádruple
Configurar Multiview con 4K Capture Utility
Requisitos del sistema:
- Cam Link Pro instalado en una PC de escritorio
- 4K Capture Utility 1.7.4 o más reciente instalado

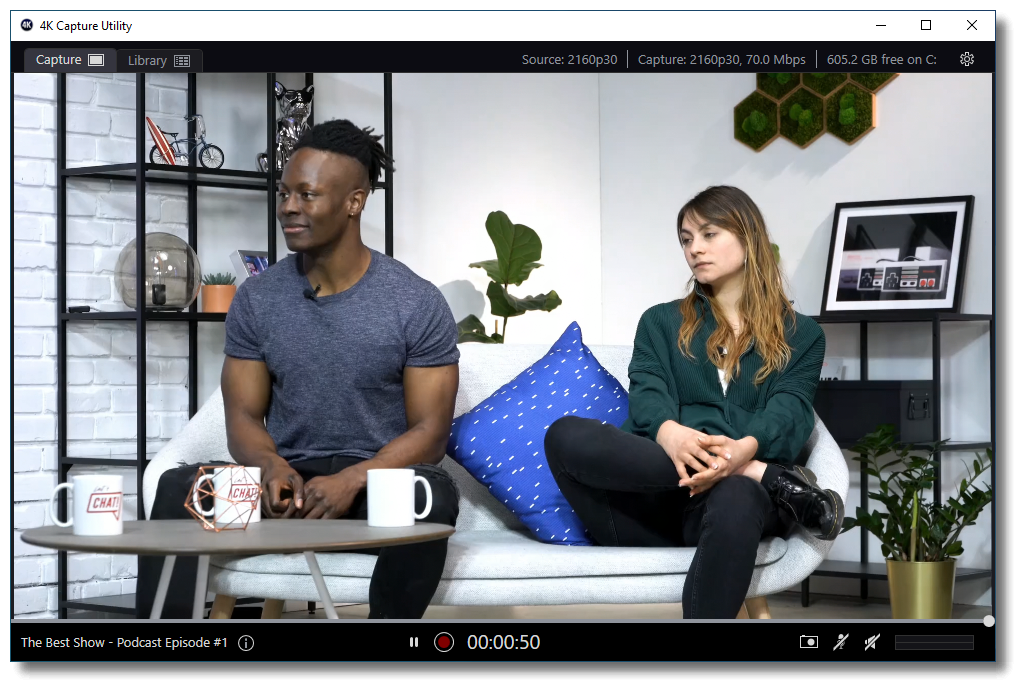

1) Abre 4K Capture Utility
2) Abre la configuración en la parte superior derecha

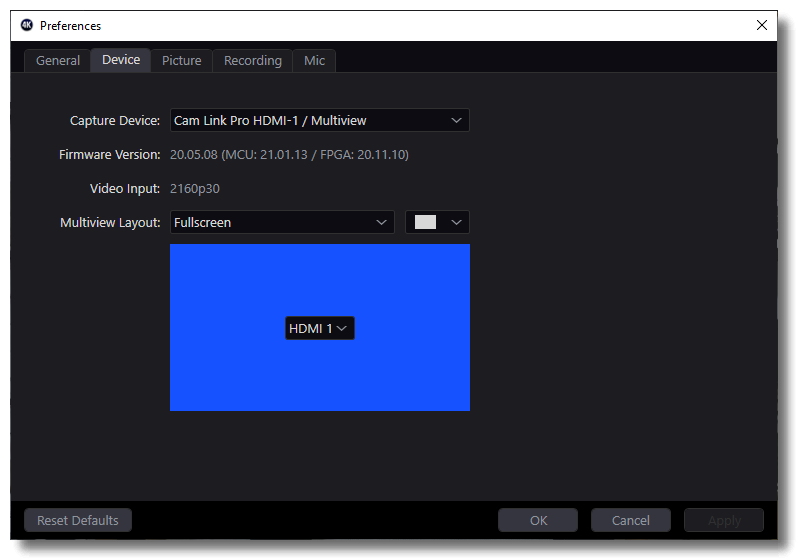

3) Navega a la pestaña Dispositivo
4) Desde el menú desplegable Dispositivo selecciona Cam Link Pro HDMI 1 / Multiview
El menú desplegable de diseño de Multiview se utiliza para seleccionar el diseño de Multiview activo.
Aprende sobre los diferentes diseños de Multiview aquí.
Una vez seleccionado el diseño, la posición de las entradas en el diseño se puede cambiar utilizando este menú desplegable.
A continuación, utilizando el menú desplegable de entrada, selecciona qué entrada HDMI se asigna a Multiview
Al usar Multiview, solo se captura el audio de una de las entradas HDMI, y hay algunos matices sobre cuál es esa entrada. Cómo se captura el audio se explica en esta sección de la guía.
Cambiar los diseños se puede hacer mientras Cam Link Pro está abierto en otro software.
Por ejemplo, al usar Cam Link Pro en Zoom, 4K Capture Utility puede estar abierto en el menú de configuración para controlar los diseños y entradas en tiempo real.
Multiview y Audio
El audio siempre se capturará de la entrada que esté más a la izquierda y en la parte superior.
Por ejemplo, en este diseño Picture-by-Picture, se capturará el audio de HDMI 3.
En este diseño Picture-in-Picture, se capturará el audio de HDMI 1.
En este diseño Triple, se capturará el audio de HDMI 1.
En este diseño Quad, se capturará el audio de HDMI 4.
Configurar Multiview con Stream Deck
Requisitos
- Cam Link Pro instalado en un escritorio
- Dispositivo Stream Deck o Stream Deck Mobile
- Stream Deck 4.9.4 o más reciente instalado
- 4K Capture Utility 1.7.4 o más reciente instalado
1) Abre el software Stream Deck

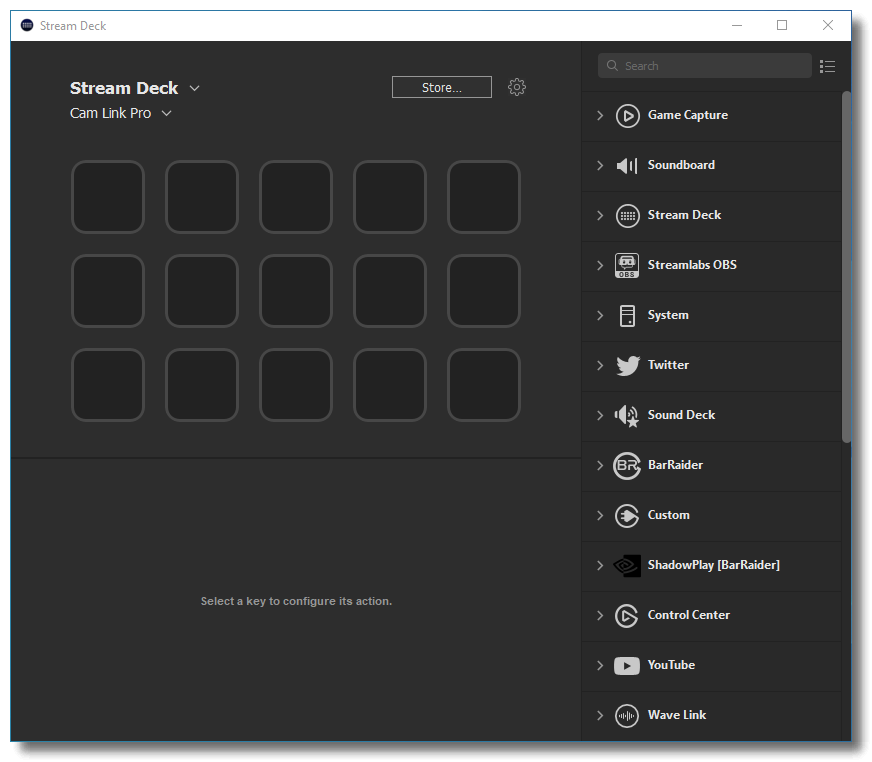

2) Abre la Tienda
3) Busca o localiza el plugin Cam Link Pro, luego haz clic en instalar
4) Una vez instalado, el plugin Cam Link Pro viene con una sola acción, Establecer Modo Multiview.

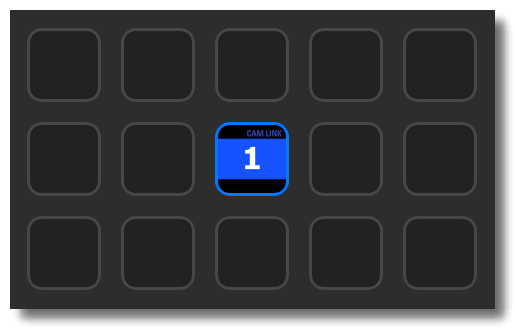

5) Arrastra Establecer Modo Multiview a una tecla disponible

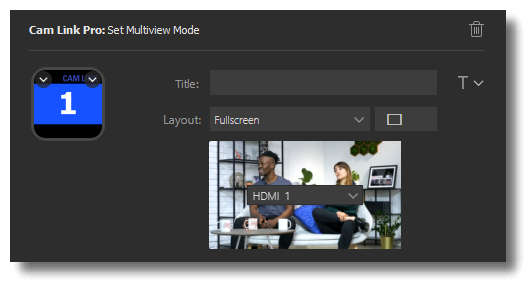

6) Haz clic en la tecla poblada para abrir el Inspector de Propiedades.

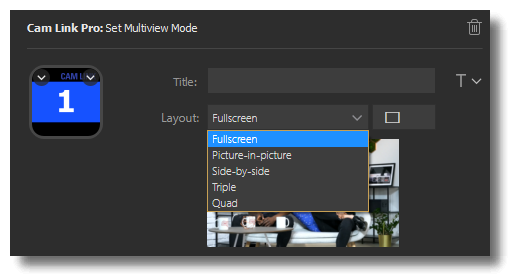

7) Haga clic en el menú desplegable de Diseño para elegir entre uno de los diseños de Multiview disponibles
Para ciertos diseños como Lado a Lado, Imagen en Imagen y Triple, la posición de las entradas se puede cambiar directamente en el inspector de propiedades.

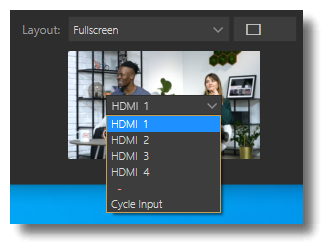

8) Una vez seleccionado el diseño y la posición de las entradas, use los menús desplegables de Entrada para asignar la entrada HDMI.
Ahora, al tocar la tecla, Multiview cambiará al diseño seleccionado y las entradas asignadas.
Con Stream Deck y Multiview, puede configurar múltiples teclas para cambiar rápidamente entre diferentes diseños y entradas, o usar Stream Deck Multi Actions para ejecutar una secuencia de múltiples cámaras programada.
