Esta guía repasará la configuración del Wave Mic Arm LP.
Requisitos
Wave Mic Arm LP
Un micrófono
Un cable para el micrófono
Llave Allen opcional para ajustes
- Incluida con el Wave Mic Arm LP.
- Una nueva revisión del Mic Arm LP reemplaza la llave hexagonal con una tuerca de mariposa adjunta.
Adaptadores opcionales de 1/4“ a 3/8“ y de 1/4“ a 5/8“ para montar el micrófono
- Incluidos con el Wave Mic Arm LP
Pasos de Configuración
1) Tome la abrazadera de escritorio y ábrala al tamaño requerido para la posición de montaje
La abrazadera de escritorio está acolchada y se expande hasta 60 mm / 2.4 in
2) Deslice la abrazadera en su lugar y use el trinquete para apretar la abrazadera.
Si la manija del trinquete no puede girar una rotación completa, tire hacia abajo del trinquete, gírelo a la izquierda, luego levante la palanca para engancharla y gire en el sentido de las agujas del reloj para apretar.
3) Con la abrazadera de escritorio en su lugar, inserte el brazo del micrófono en la abrazadera de escritorio
4) Para usar el sistema de gestión de cables integrado, retire las cubiertas metálicas.
Nota: Hay un agujero cerca de donde el brazo se monta en la abrazadera de escritorio. Este agujero es parte del sistema de gestión de cables.
5) Con el cable en su lugar, afloje la rótula girando el tornillo.
6) Mientras sostiene el micrófono en su lugar, gire la rótula para asegurar el micrófono
7) Una vez que el micrófono esté sujeto al brazo, apriete la rótula.
Ajuste del Wave Mic Arm LP

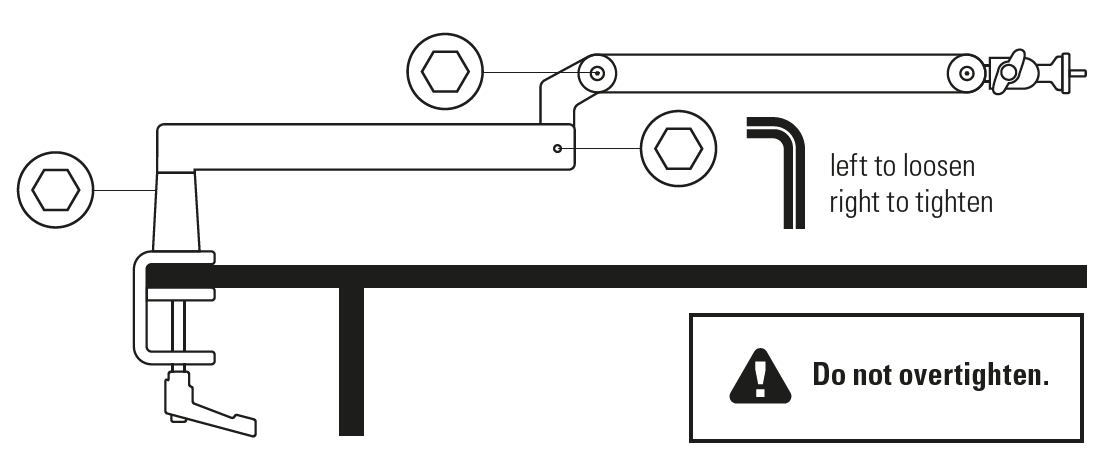

Use la llave Allen incluida para ajustar la tensión del brazo del micrófono en varios puntos.
La versión más reciente del Wave Mic Arm LP incluye una tuerca de mariposa adjunta y no incluye ni requiere la llave Allen para ajustar la tensión.
ℹ️ Nota: Ajustar el brazo del micrófono Wave verticalmente solo es posible cuando se reduce la tensión. Se debe aplicar tensión para mantener el brazo del micrófono LP y el micrófono en su lugar después del ajuste.
Ajustes horizontales

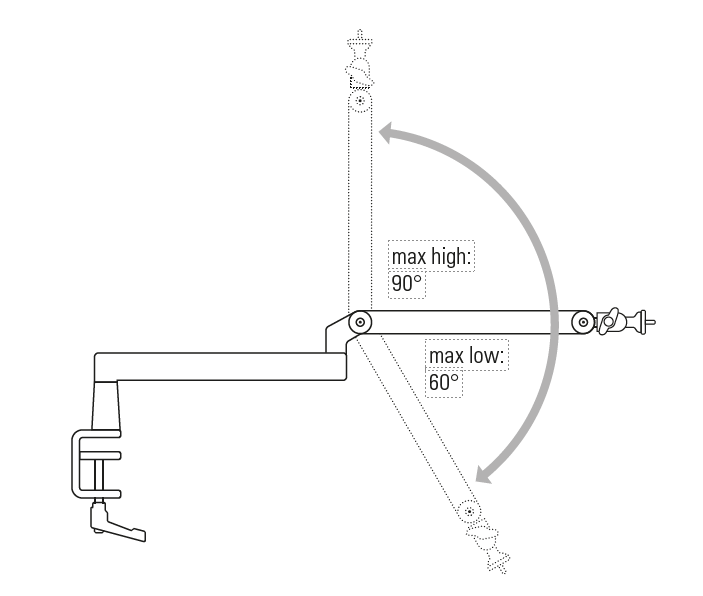

Ajustes verticales
