L'article suivant concerne un produit qui est maintenant considéré comme Statut Legacy (EOL). Pour cette raison, les informations ci-dessous peuvent ne pas correspondre à ce qui est possible avec le matériel et les logiciels actuels Elgato. |
Ce guide vous expliquera comment configurer la fonctionnalité Multiview de Cam Link Pro.
La configuration de la Multiview s'effectue en utilisant 4K Capture Utility ou Stream Deck.
Sections
Configurer avec 4K Capture Utility
La Multiview est une fonctionnalité unique de Cam Link Pro. Elle permet d'assigner les quatre entrées HDMI selon différentes dispositions, puis de les utiliser dans un logiciel qui n'accepte généralement qu'une seule entrée vidéo - Par exemple, des applications de vidéoconférence comme Zoom, Slack ou Teams.
La Multiview peut être configurée selon différentes dispositions :
Plein écran
Incrustation
Côte à côte
Triple
Quad
Configurer la Multiview avec 4K Capture Utility
Configuration requise :
- Cam Link Pro installé dans un PC de bureau
- 4K Capture Utility 1.7.4 ou version plus récente installée

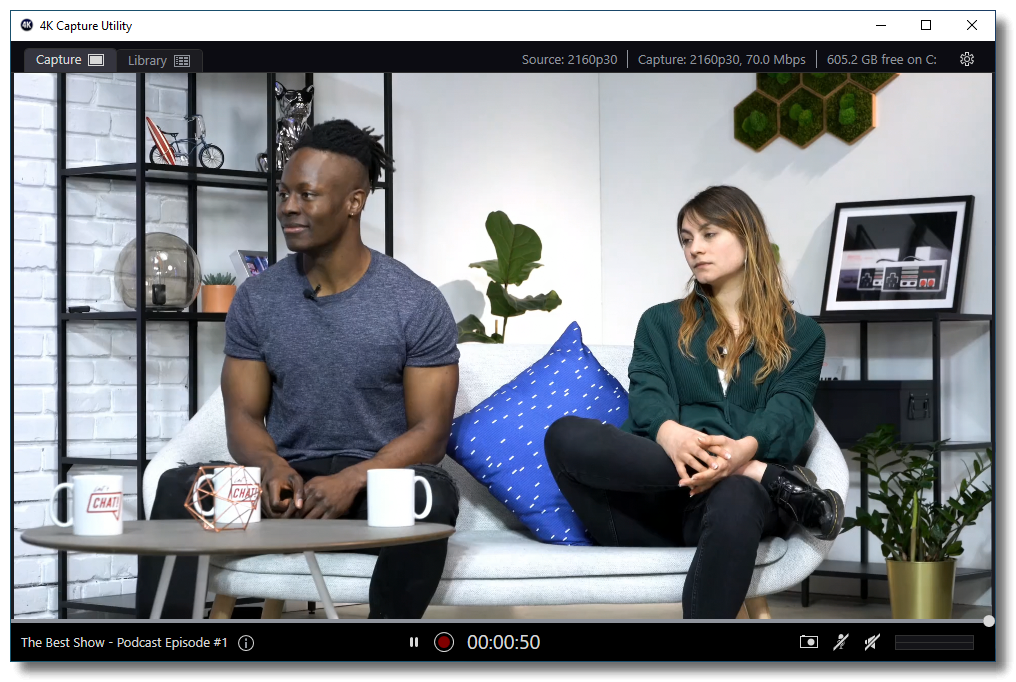

1) Ouvrez 4K Capture Utility
2) Ouvrez les paramètres en haut à droite

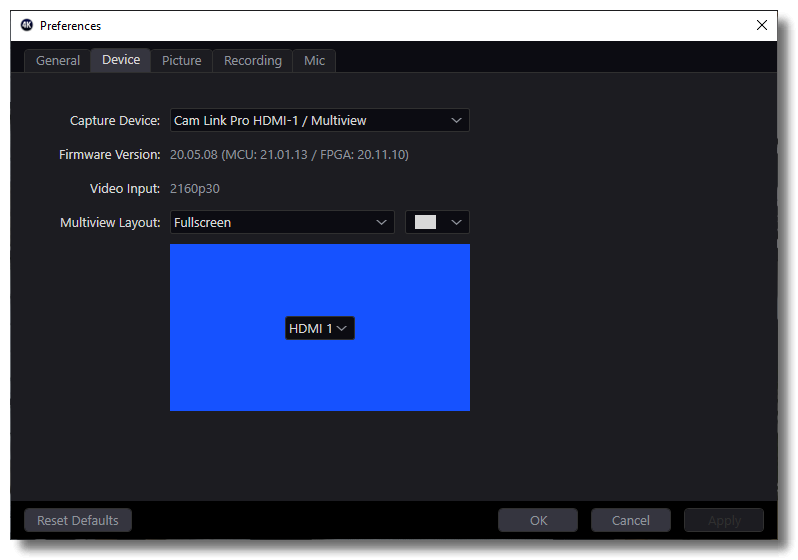

3) Accédez à l'onglet Appareil

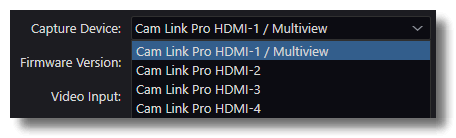

4) Dans le menu déroulant Appareil, sélectionnez Cam Link Pro HDMI 1 / Multiview
Le menu déroulant de disposition Multiview est utilisé pour sélectionner la disposition Multiview active.
En savoir plus sur les différentes dispositions Multiview ici.

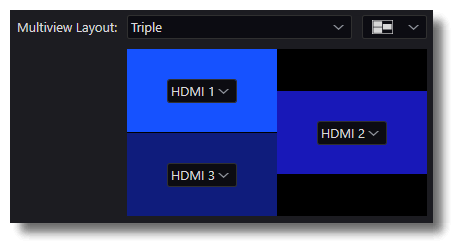

Une fois la disposition sélectionnée, la position des entrées dans la disposition peut être modifiée à l'aide de ce menu déroulant.

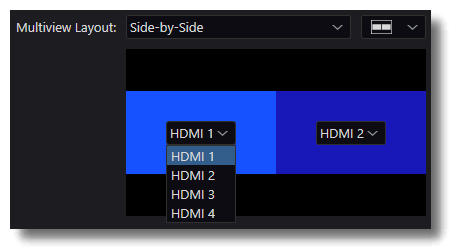

Ensuite, utilisez le menu déroulant d'entrée pour sélectionner quelle entrée HDMI est assignée à la Multiview
Lors de l'utilisation de la Multiview, l'audio provenant d'une seule des entrées HDMI est capturé, et il y a une certaine nuance quant à l'entrée concernée. La manière dont l'audio est capturé est expliquée dans cette section du guide.
La modification des dispositions peut être effectuée tandis que Cam Link Pro est ouvert dans un autre logiciel.
Par exemple, lors de l'utilisation de Cam Link Pro dans Zoom, l'utilitaire de capture 4K peut être ouvert dans le menu des paramètres pour contrôler les mises en page et les entrées en temps réel.
Multiview et Audio
L'audio sera toujours capturé à partir de l'entrée qui est la plus à gauche et en haut.
Par exemple, dans cette mise en page Picture-by-Picture, l'audio en provenance de HDMI 3 sera capturé.

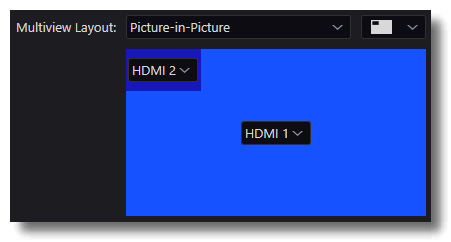

Dans cette mise en page Picture-in-Picture, l'audio en provenance de HDMI 1 sera capturé.
Dans cette mise en page Triple, l'audio en provenance de HDMI 1 sera capturé.
Dans cette mise en page Quad, l'audio en provenance de HDMI 4 sera capturé.
Configurer Multiview avec Stream Deck
Conditions requises
- Cam Link Pro installé sur un ordinateur de bureau
- Appareil Stream Deck ou Stream Deck Mobile
- Stream Deck version 4.9.4 ou plus récente installée
- Utilitaire de capture 4K version 1.7.4 ou plus récente installée

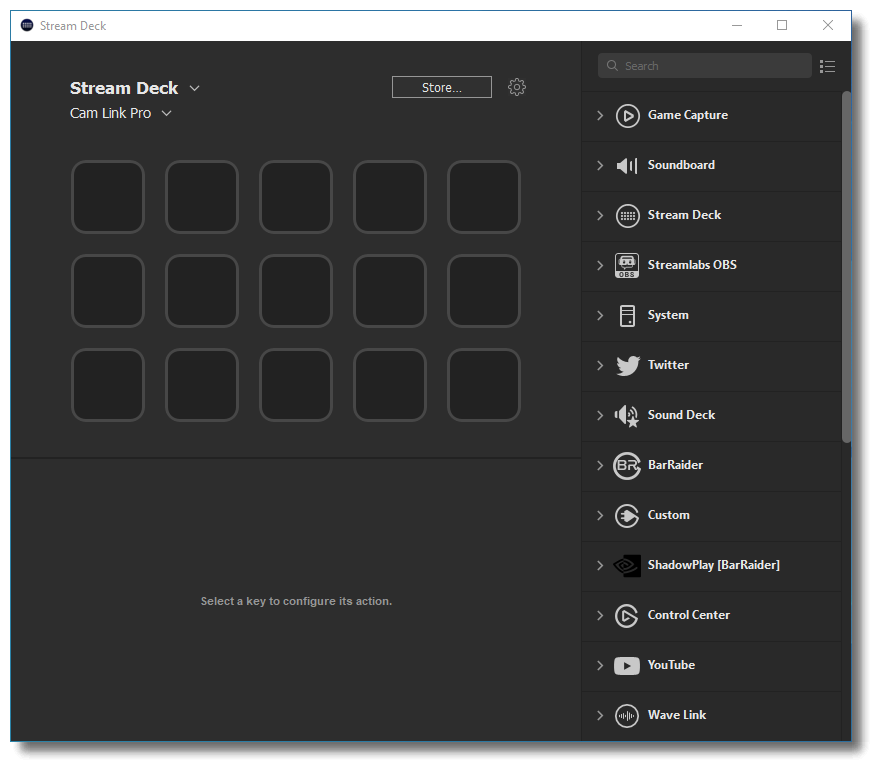

1) Ouvrez le logiciel Stream Deck
2) Ouvrez la Boutique
3) Recherchez ou localisez le Cam Link Pro plugin, puis cliquez sur installer
4) Une fois installé, le Cam Link Pro plugin est fourni avec une seule action, Set Multiview Mode.

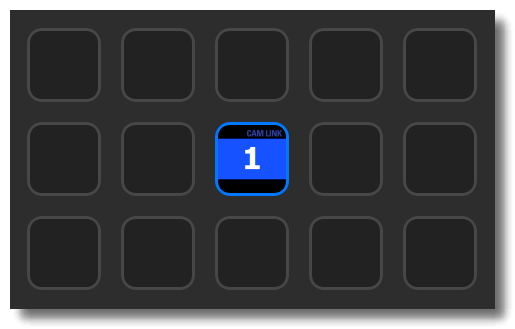

5) Faites glisser Set Multiview Mode sur une touche disponible

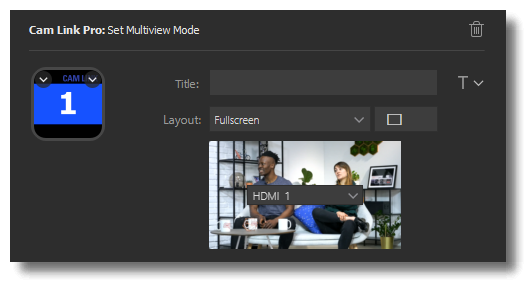

6) Cliquez sur la touche remplie pour ouvrir l'Inspecteur de propriétés.

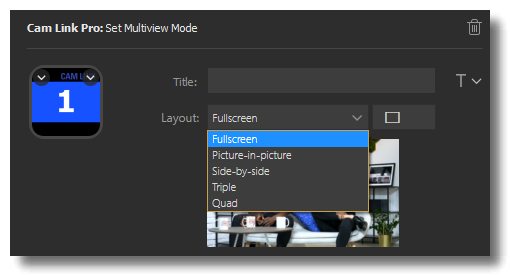

7) Cliquez sur le menu déroulant Mise en page pour choisir l'une des mises en page Multiview disponibles
Pour certaines mises en page comme Side-By-Side, Picture-in-Picture et Triple, la position des entrées peut être modifiée directement dans l'inspecteur de propriétés.

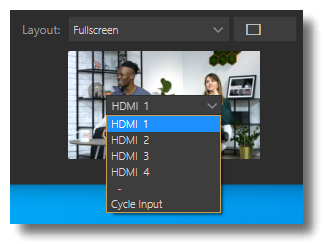

8) Une fois que la mise en page et la position des entrées sont sélectionnées, utilisez les menus déroulants Entrée pour assigner l'entrée HDMI.
Maintenant, appuyer sur la touche changera Multiview vers la mise en page sélectionnée et les entrées assignées.

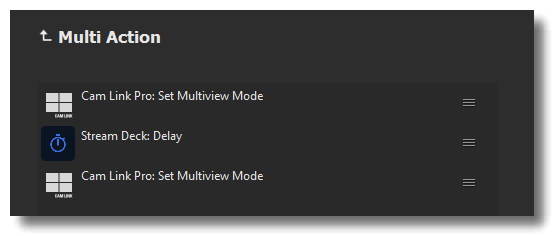

Avec Stream Deck et Multiview, vous pouvez configurer plusieurs touches pour basculer rapidement entre différentes mises en page et entrées, ou utiliser Stream Deck Multi Actions pour exécuter une séquence multi-caméra programmée.
Si vous avez besoin d'assistance, n'hésitez pas à nous contacter via le widget à droite.
