Ce guide vous expliquera comment configurer Wave Mic Arm LP.
Conditions requises
Wave Mic Arm LP
Un microphone
Un câble pour le microphone
Clé Allen facultative pour les ajustements
- Incluse avec Wave Mic Arm LP.
- Une nouvelle révision de Mic Arm LP remplace la clé hexagonale par une noix papillon intégrée.
Adaptateurs facultatifs 1/4 po à 3/8 po et 1/4 po à 5/8 po pour le montage du microphone
- Inclus avec Wave Mic Arm LP
Étapes d'installation

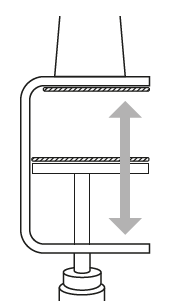

1) Prenez le serre-joint de bureau et ouvrez-le à la taille requise pour la position de montage
Le serre-joint de bureau est rembourré et extensible jusqu'à 60 mm / 2,4 po
2) Glissez le serre-joint en place et utilisez le rochet pour serrer le serre-joint.
Si le manche du rochet ne peut pas effectuer une rotation complète, tirez vers le bas sur le rochet, tournez-le vers la gauche, puis relevez le levier pour l'engager et tournez dans le sens des aiguilles d'une montre pour serrer.
3) Avec le serre-joint de bureau en place, insérez le bras du microphone dans le serre-joint de bureau
4) Pour utiliser le système de gestion des câbles intégré, retirez les couvercles métalliques.
Remarque : Il y a un trou près de l'endroit où le bras se monte sur le serre-joint de bureau. Ce trou fait partie du système de gestion des câbles.

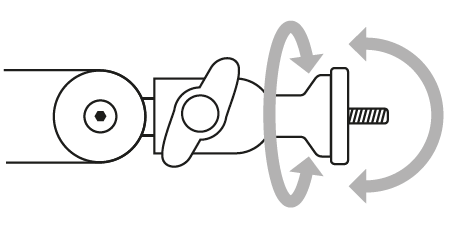

5) Avec le câble en place, desserrez la rotule en tournant la vis.
6) Tout en maintenant le microphone en place, tournez la rotule pour fixer le microphone
7) Une fois le microphone attaché au bras, serrez la rotule.
Ajustement de Wave Mic Arm LP

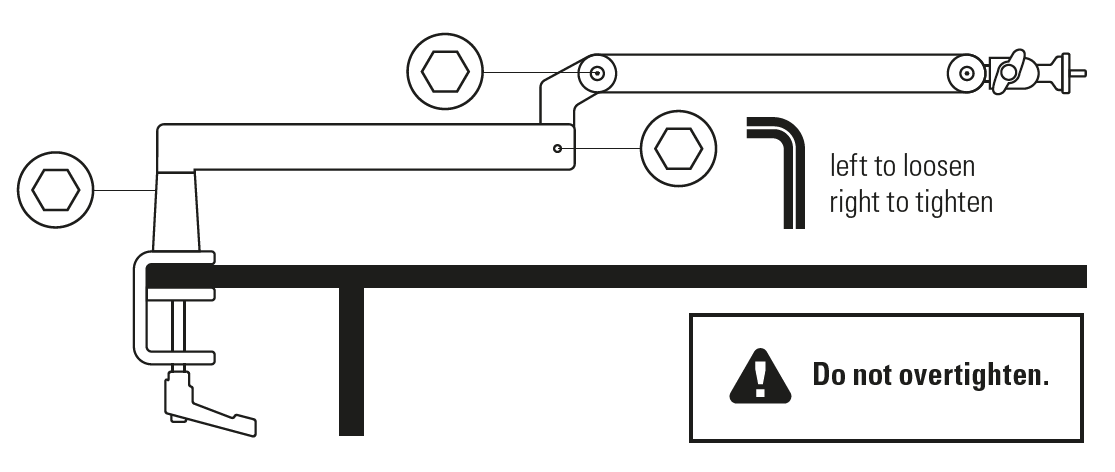

Utilisez la clé Allen incluse pour ajuster la tension du bras du microphone à différents points.
La version plus récente de Wave Mic Arm LP comprend une noix papillon intégrée et n'inclut pas ni ne nécessite la clé Allen pour l'ajustement de la tension.
ℹ️ Remarque : L'ajustement vertical de Wave Mic Arm n'est possible que lorsque la tension est réduite. Une tension doit être appliquée pour maintenir Mic Arm LP et le microphone en place après l'ajustement.

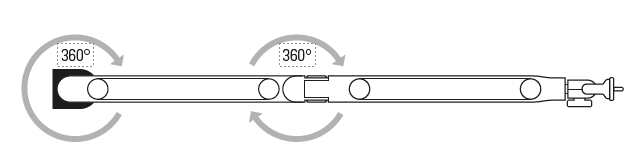

Ajustements horizontaux

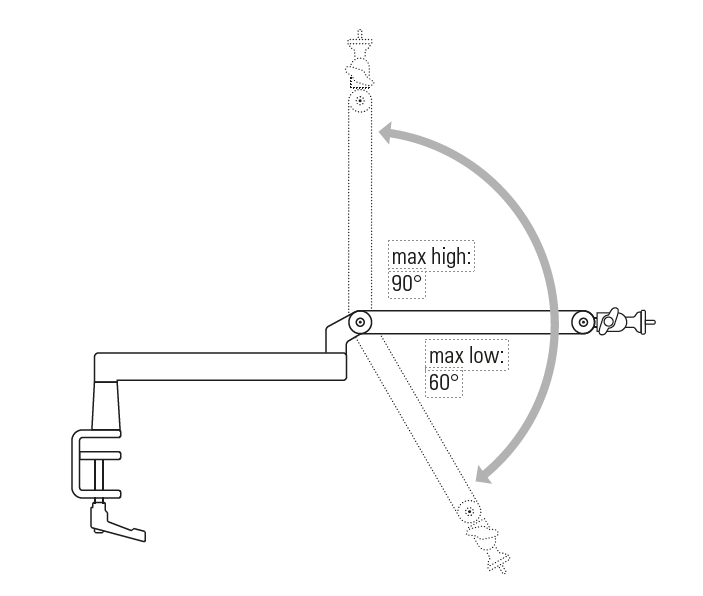

Ajustements verticaux
Si vous avez besoin d'aide, n'hésitez pas à nous contacter via le widget à droite.
