2. Getting Started with OBS Studio
3. Configuring your Elgato Video Capture
In this guide we'll show you how to use your Elgato Video Capturewith OBS Studioand configure the software to get the most out of your device for recording or streaming.
What is OBS Studio?
OBS Studio is a free and open source streaming and recording tool with powerful overlay systems and audio controls. It can stream to TwitchTV, YouTube, Mixer, Facebook, Twitter, RestreamIO, and more. It also can record and stream at the same time at different quality settings if desired.
You can download the latest version of OBS Studio here: https://obsproject.com
Current release as of this guide: 29.1.3
The Video Capture Driver for Windows can be downloaded here.
If the driver was already installed since you use the Elgato Video Capture software, then you don't need to install it again.
Make sure Elgato Video Captureis not connected when installing the driver, or unplug and reconnect when prompted.
Important:
To make Elgato Video Capturevisible as an Audio device in OBS Studio you need to uninstall Analog Audio in (Elgato Video Capture)via the Windows Device Manager >Audio inputs and outputs
Hover over Analog Audio In (Elgato Video Capture)make a right mouse click and selct uninstall.
Getting Started With OBS Studio

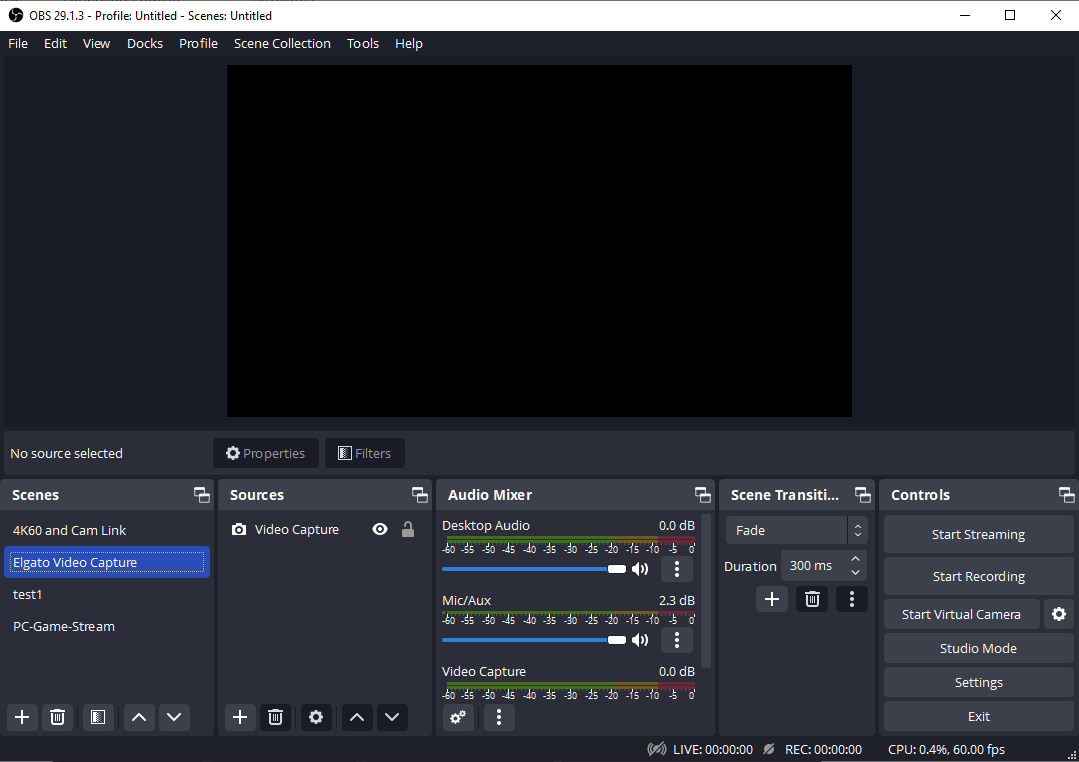

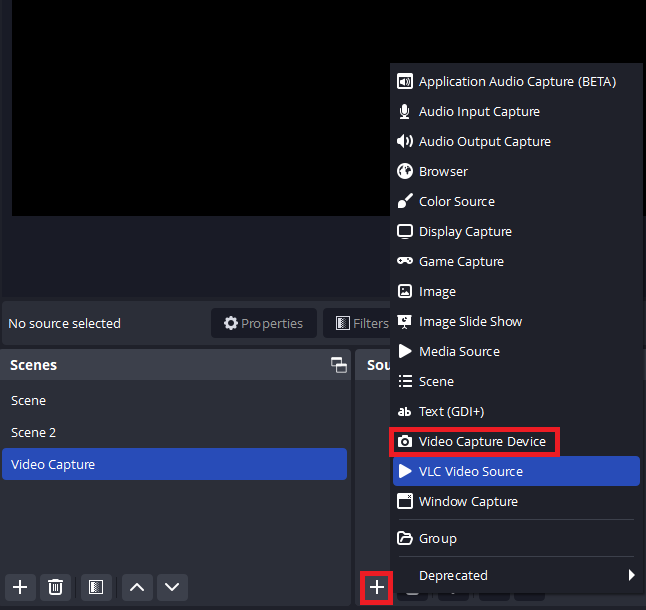

Once you have OBS Studioinstalled and open, go to the bottom half of the OBS Studiowindow. You should find a column on the left called Scenesand next to it a column called Sources. Below the Sourcescolumn, click on the + button below. Then choose Video Capture Device.
A new small window will appear asking what you wish to name the layer. You are free to name it whatever you wish, but for this guide we will call it 'Elgato Video Capture'. Click on OK.
A new larger window with a preview will appear (seen below). This is asking you to choose the capture device from a list and to configure it. On the Device selection, choose "Elgato Video Capture".
Configuring your Elgato Video Capture
Properties
Below the device selection and preview, you have a set of properties you can change.
Audio Output Mode
Choose/Leave on Capture audio only
Deactivate/Activate
This function is for essentially turning off the device from OBS Studioor turning it on. This can be helpful if you're experiencing issues as a way to soft reset the device. More information in #Troubleshooting.
Configure Video

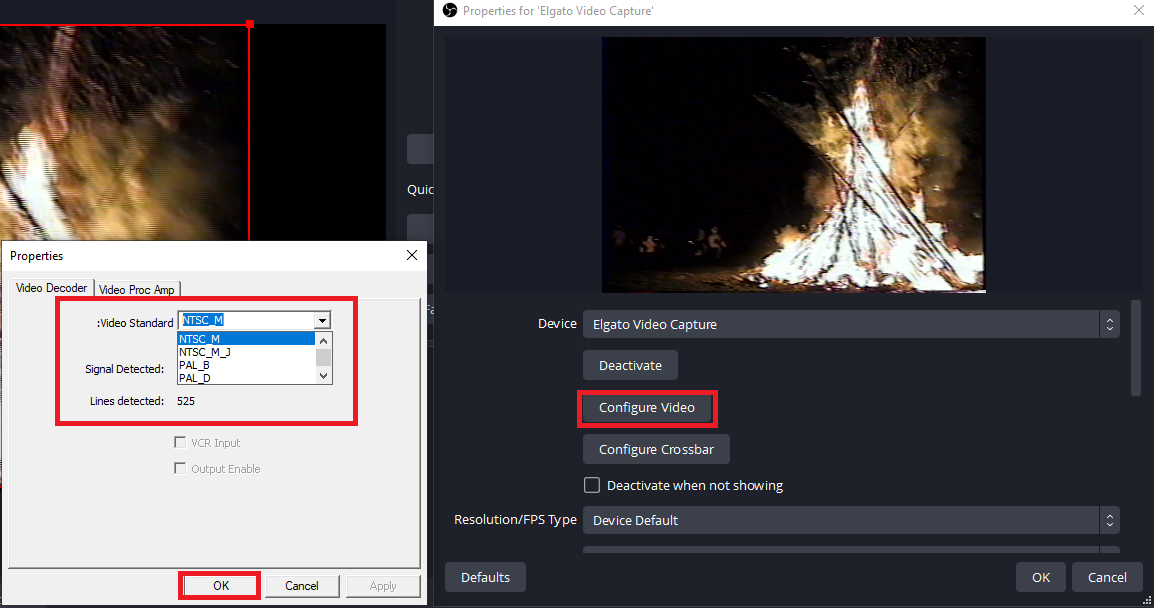

Configure Video can be usedwith the Elgato Video Capture to change theVideo Standard
Configure Crossbar
Configure Crossbar is unusedwith our devices.
Resolution/FPS Type
This is used to switch between automatic or custom resolutions and framerates. You can usually leave this on Device Default. More information in #Troubleshooting.
Color Range
Full and Partial refer to how expanded the range is. Having this incorrectly set could cause your video to appear overly contrasted or faded. If you're capturing video from a PC, this may need to be set to Full. If you're capturing from a console, generally Defaultor Partial is recommended.
Buffering
Leave Buffering set to Disable.

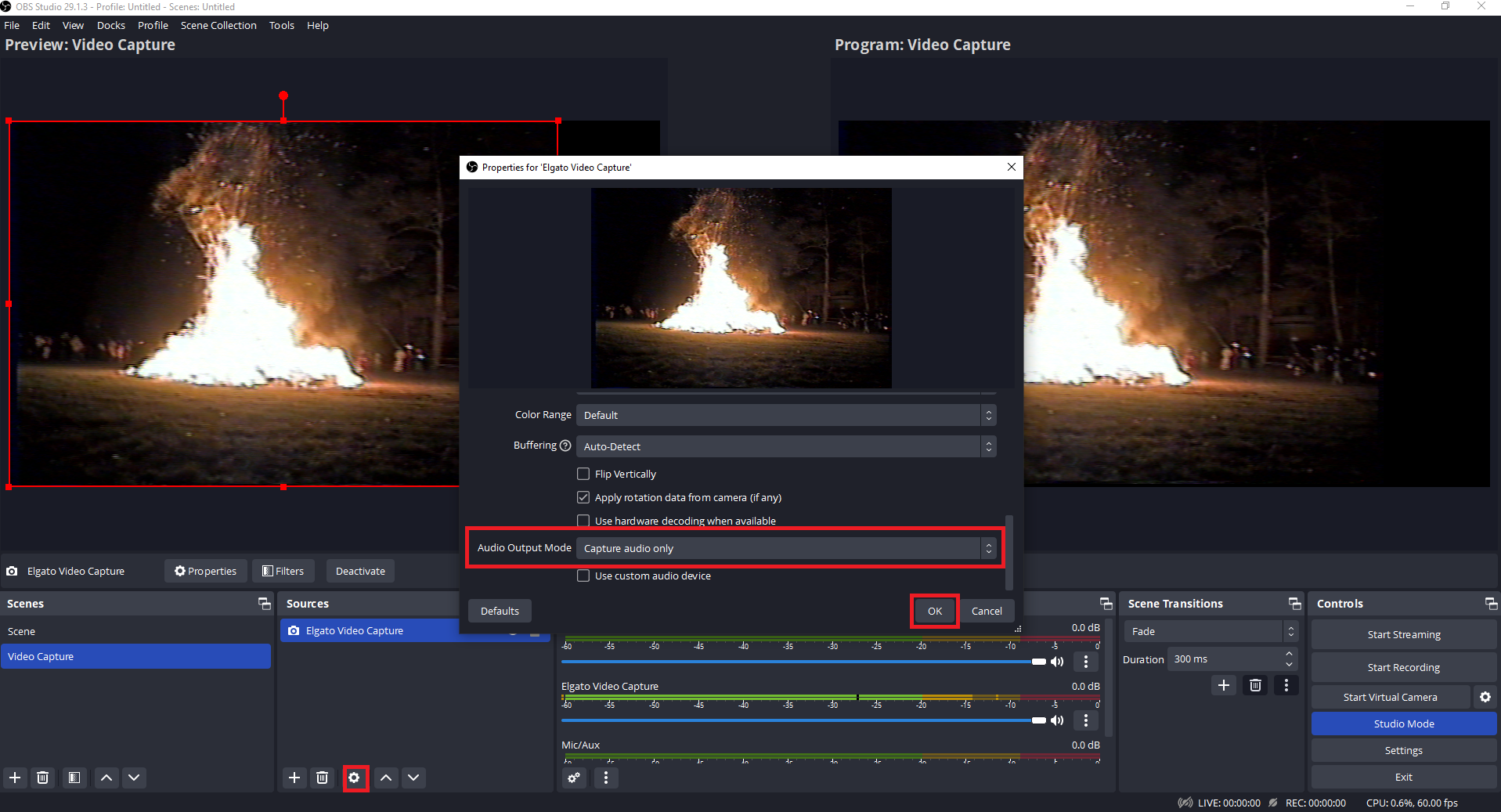

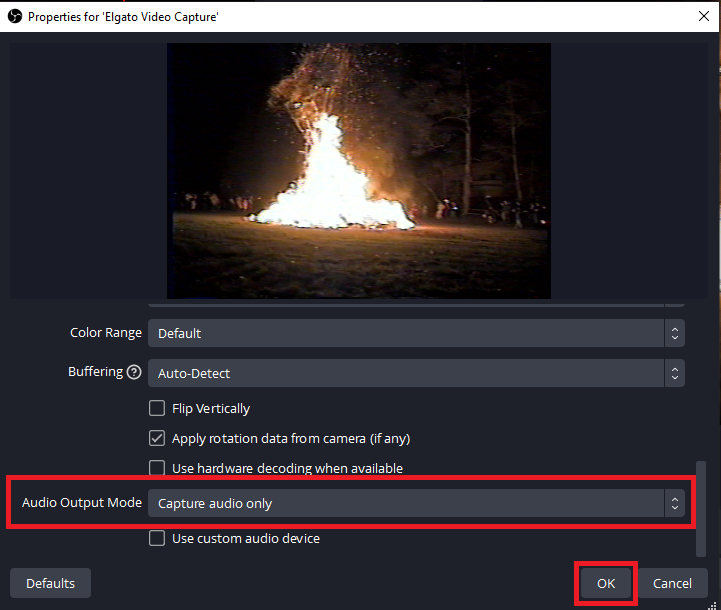

Audio Output Mode
We'd generally recommend setting this to Capture audio only. If you wish to listen to audio coming from the Elgato Video Capture, we'd suggest usingOBS Studio's Audio Monitoring feature.
However, you can use the options Output Desktop Audio (Wave Out)or Output Desktop Audio (DirectSound)to do this as well. Keep in mind that the audio your viewers hear will be coming from your Desktop Audio track now and not from the Elgato Video Captureaudio channel itself.

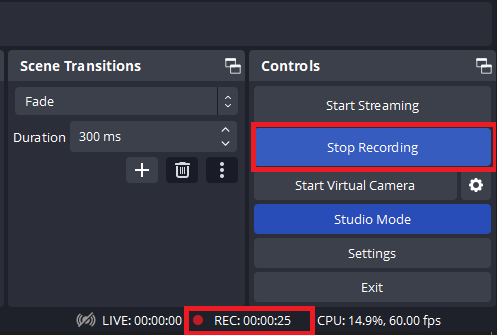

Start/Stop Recording
Adjusting The Scene
OBS Studio's preview represents what the viewer sees. This is called the Canvasand you're able to move, rotate, scale, crop, and stretch different objects in the scene. This area is also able to be changed live while recording or streaming. You are able to add or remove objects as well as move or scale them while you are recording or streaming and those changes will be in your recorded file or show up for your stream viewers.
Trasforma
Sposta
Per spostare un oggetto nella scena, puoi passare il mouse su di esso nell'anteprima o selezionarlo nell'elenco Sorgenti. Quindi trascinalo nell'anteprima.
Scala

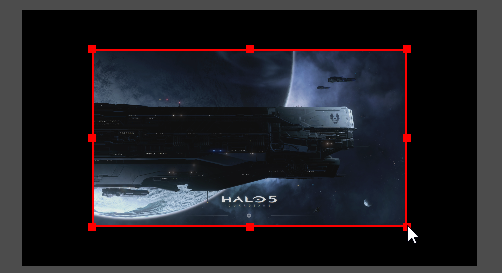

Se non desideri che il tuo Elgato Video Captureoccupi l'intero schermo, puoi afferrare un angolo e trascinarlo verso il centro per renderlo più piccolo.
Ritaglia

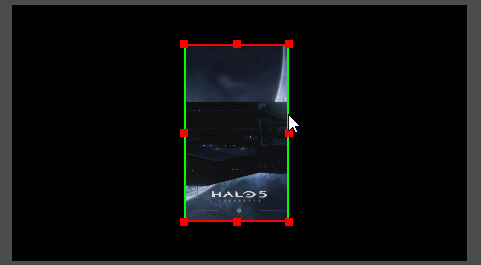

Con un segnale 4:3 o non panoramico, puoi tenere premuto il tasto ALTe trascinare un lato per ritagliare il video da Elgato Video Capture. Vedrai un bordo verde dove si è verificato il ritaglio.
Per controlli più avanzati, puoi fare clic con il pulsante destro sulla sorgente Elgato Video Capture, quindi andare a Trasforma, Modifica trasformazione. Questo è utile per inserire valori specifici.
Impostazioni generali di OBS Studio
Per iniziare a configurare OBS Studio, potresti voler provare l'Auto-Configuration Wizard. Questa procedura guidata si trova nel menu Strumenti.
Questa procedura guidata configurerà OBS Studioin base a vari dettagli del tuo computer, come la risoluzione del monitor, le prestazioni del tuo sistema e la velocità di Internet. È una buona opzione per iniziare.
Ci sono molte opzioni all'interno di OBS Studio, ma non tutte si applicano alle nozioni di base di utilizzo di Elgato Video Capture. Quindi ci concentreremo sulle nozioni di base. In primo luogo, dobbiamo assicurarci che il software funzioni alla giusta risoluzione e frequenza fotogrammi.
Video

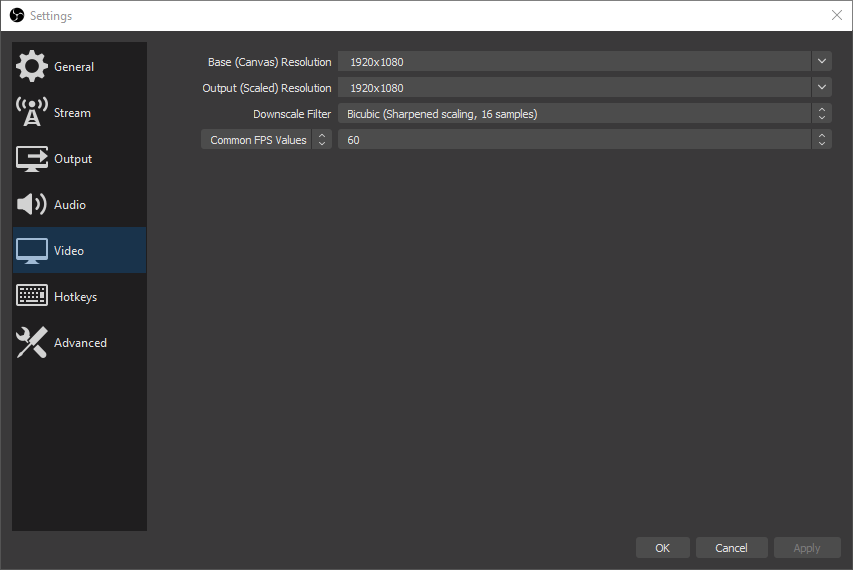

Puoi farlo andando su File> Impostazioni. Quindi vai alla scheda Video. Se la Procedura guidata di configurazione automaticanon ha ancora modificato questa impostazione, generalmente vorrai impostare la tua Risoluzione base (Canvas)a 1920x1080. Questa è la risoluzione del tuo Canvaso l'area di lavoro con i tuoi livelli e sovrapposizioni.
L'opzione successiva per Risoluzione di output (ridimensionata)è quello che viene infine registrato sul disco del tuo computer o inviato al servizio di streaming. Se sei su una connessione internet più lenta o un computer meno potente, puoi abbassare la Risoluzione di output (ridimensionata)a 1280x720 ad esempio. Questo ridurrà l'impatto prestazionale dello streaming e potrebbe anche migliorare la qualità percepita se il tuo bitrate era troppo basso per lo streaming 1080p.
Successivamente, vorrai scegliere la frequenza fotogrammi o FPS del tuo stream o registrazione. Tipicamente vorrai avere questa impostazione a 60 ma se stai cercando di ridurre l'impatto prestazionale dello streaming o stai trasmettendo giochi più lenti, questa può essere impostata anche a 30.
Audio
Generale

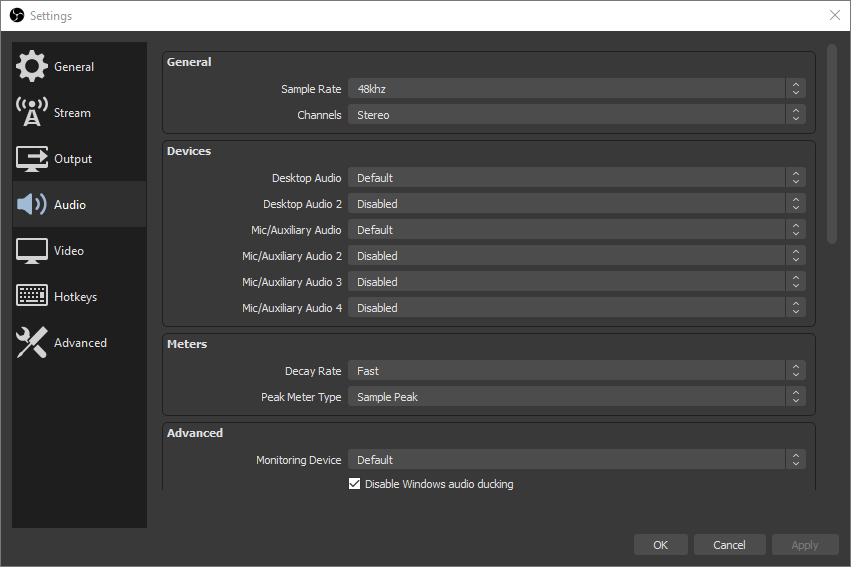

Nel menu Audioall'interno di Impostazioni, vogliamo assicurarci che Sample Ratesia impostato su 48Khz. I nostri dispositivi Elgato Game Captureoperano nativamente a 48Khz. L'impostazione su 44.1Khz potrebbe causare stuttering audio, drift audio nel tempo o altre anomalie.
I nostri dispositivi catturano l'audio in Stereo e non supportano surround sound. Impostare Channelssu Stereo.
Dispositivi
Nella sezione Dispositiviè possibile assegnare ulteriori sorgenti audio da utilizzare nel flusso o nella registrazione.
Desktop Audiosi riferisce al suono che esce dal sistema. Defaulttenterà di utilizzare lo stesso dispositivo impostato per il computer. Ma se hai una configurazione specifica che desideri bloccare ogni volta che usi OBS Studio, puoi specificare un dispositivo specifico.
Mic/Auxiliary Audioè per aggiungere ulteriori sorgenti di ingresso audio. Potrebbero essere microfoni USB, ingressi Line-In o altri ingressi da mixer.
Avanzate
Se desideri ascoltare l'audio dalla tua scheda o da altri ingressi hardware, assicurati di selezionare il dispositivo in cui desideri ascoltare questo audio. In generale, questo sarebbe lo stesso dispositivo di Desktop Audio.
Nota: Quando Desktop Audioe Monitoring Devicesono lo stesso dispositivo, l'audio monitorato in OBS Studio verrà riprodotto attraverso il canale Desktop Audioe sarà trasmesso ai visualizzatori.
Output

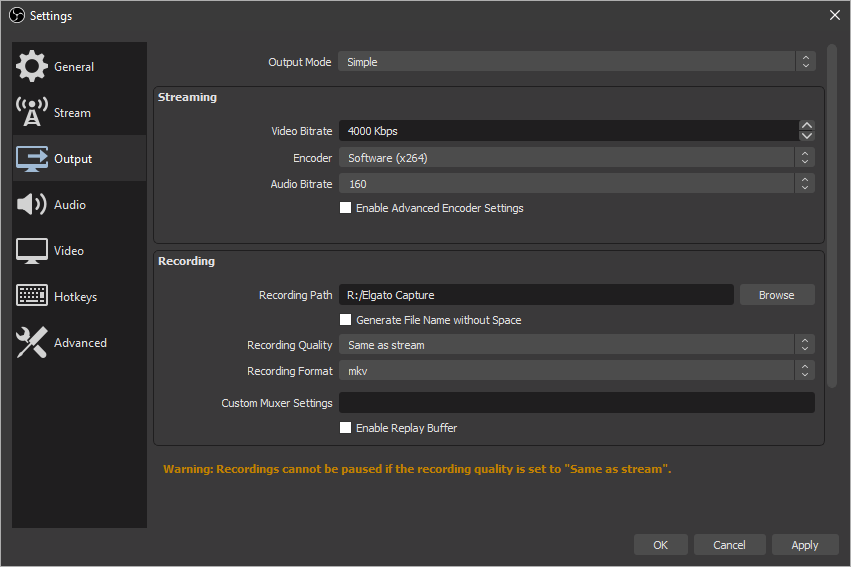

La scheda Output è dove controllare il tipo di file che output, la dimensione del file e dove viene salvato. Si consiglia di lasciare la modalità Output impostata su Simpleper iniziare.
Video Bitrate
Se stai utilizzando OBS Studioprincipalmente per lo streaming, vorrai impostare Video Bitratea un livello ben all'interno della velocità di caricamento di Internet. Una buona regola da seguire è impostare questo all'80% del tuo caricamento. Se avevi 5000Kbps o 5Mbps come velocità di caricamento, impostare questo valore a 4000Kbps sarebbe un buon punto di partenza.
Il bitrate massimo consentito ufficiale di Twitch è 6Mbps o 6000Kbps.
Ulteriori informazioni e impostazioni consigliate: https://stream.twitch.tv/encoding/
Il bitrate consigliato di Youtube per 1080p 60fps è tra 4.5Mbps/4500Kbps e 9Mbps/9000Kbps
Ulteriori informazioni e impostazioni consigliate: https://support.google.com/youtube/answer/2853702
Encoder
L'opzione Encoder si riferisce a quale parte del tuo sistema farà il lavoro di compressione del video per lo streaming o la registrazione.
Software (x264)utilizzerà il processore del tuo sistema e avrà generalmente un impatto maggiore sulla prestazioni del computer, ma potrebbe risultare in una qualità superiore.
Hardware (NVENC)utilizzerà la scheda grafica Nvidia del tuo sistema e avrà generalmente un impatto minore sulla prestazioni del computer, ma potrebbe risultare in una qualità inferiore a seconda dell'età della tua scheda grafica. Le schede grafiche Nvidia più recenti come l'architettura 20 Series (Turing)o 30 Series (Ampere)possono produrre una qualità molto simile a Software (x264).
Ulteriori informazioni su NVENC di Nvidia: https://www.nvidia.com/en-us/geforce/guides/broadcasting-guide/
Scopri se la tua scheda supporta la codifica hardware e quali sono le funzionalità qui: https://developer.nvidia.com/video-encode-and-decode-gpu-support-matrix-new
Hardware (VCE)utilizzerà la scheda grafica AMD del tuo sistema e come NVENC avrà un impatto di prestazioni inferiore durante lo streaming, anche se la qualità potrebbe essere influenzata.
Ulteriori informazioni su VCE di AMD: https://en.wikipedia.org/wiki/Video_Coding_Engine
Audio Bitrate
Questo controlla il bitrate e quindi la qualità dell'audio del tuo stream. Tra 128Kbps e 160Kbps è un buon punto di partenza.
Troubleshooting
Nessun audio
Se per qualche motivo non vedi più il misuratore audio che si muove per Elgato Video Capture, puoi provare a disattivare/riattivareElgato Video Capturetramite le impostazioni della sorgente, oppure scollega e ricollega l'USBdel dispositivo.
Se riavvii Windows, è anche possibile che tu debba eliminareAnalog Audio In (Elgato Video Capture)di nuovo tramite Gestione dispositivi Windowsper farlo funzionare.
Se hai bisogno di assistenza, non esitare a contattarci tramite il widget sulla destra.
