In this guide we'll show you how to use your Elgato Game Capture HD60 Swith OBS Studioand configure the software to get the most out of your device for recording or streaming. While this guide is written for OBS Studio, many of the steps are the same for Streamlabs OBS.
What is OBS Studio?
OBS Studio is a free and open source streaming and recording tool with powerful overlay systems and audio controls. It can stream to TwitchTV, YouTube, Mixer, Facebook, Twitter, RestreamIO, and more. It also can record and stream at the same time at different quality settings if desired.
You can download the latest version of OBS Studio here: https://obsproject.com/download
Current release as of this guide: 24.0.3
If you're interested in learning more about OBS Studio and what it can do, here is a OBS Studio Learning Course by EposVox: OBS Studio Master Class
Getting Started With OBS Studio
Once you have OBS Studioinstalled and open, go to the bottom half of the OBS Studiowindow. You should find a column on the left called Scenesand next to it a column called Sources. Below the Sourcescolumn, click on the + button below. Then choose Video Capture Device.
A new small window will appear asking what you wish to name the layer. You are free to name it whatever you wish, but for this guide we will call it 'Game Capture HD60 S'. Click on OK.

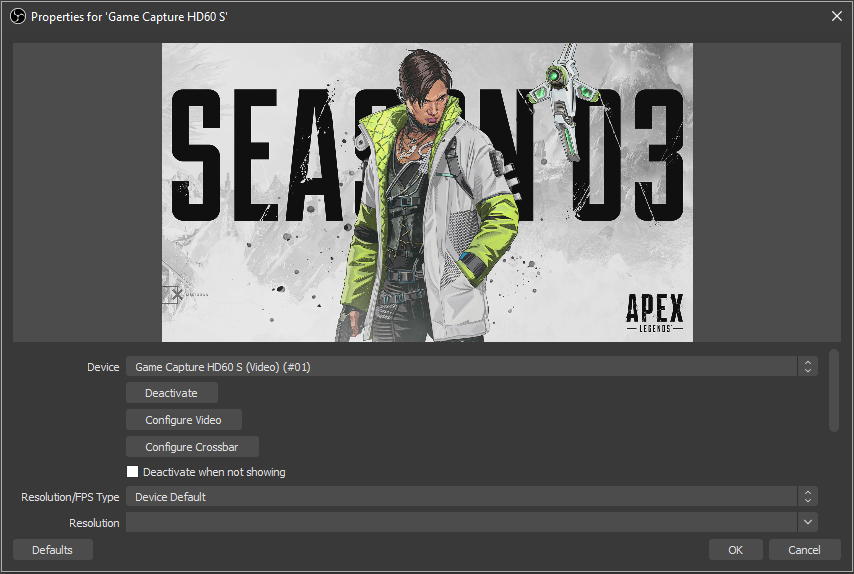

A new larger window with a preview will appear (seen below). This is asking you to choose the capture device from a list and to configure it. On the Device selection, choose "Game Capture HD60 S (Video) #01".
Directshow vs Legacy
Potresti notare che hai un'altra sorgente nell'elenco chiamata "Elgato Game Capture HD" e quella che abbiamo scelto, "Game Capture HD60 S (video) #01". L'opzione precedente è stata progettata per i nostri modelli più vecchi Elgato Game Capture HDe Elgato Game Capture HD60. Ma non è necessaria per Elgato Game Capture HD60 S, Elgato Game Capture HD60 Proo Elgato Game Capture 4K60 Pro.
L'opzione successiva utilizza qualcosa di noto come Directshow. Si tratta di una funzionalità Windows che generalmente ha un utilizzo della CPU più basso e consente a software come OBS Studiodi controllare direttamente il dispositivo. Se stai utilizzando più schede contemporaneamente, dovrai utilizzarel'opzione Directshowaffinché questo funzioni, poiché la selezione "Elgato Game Capture HD" può controllare solo un dispositivo alla volta.
Un elenco di dispositivi che supportano Multi-Device:
Elgato Game Capture HD60 S
Elgato Game Capture HD60 S+
Elgato Game Capture HD60 Pro
Elgato Game Capture 4K60 Pro
Elgato Game Capture 4K60 Pro MK.2
Configurazione di Elgato Game Capture HD60 S

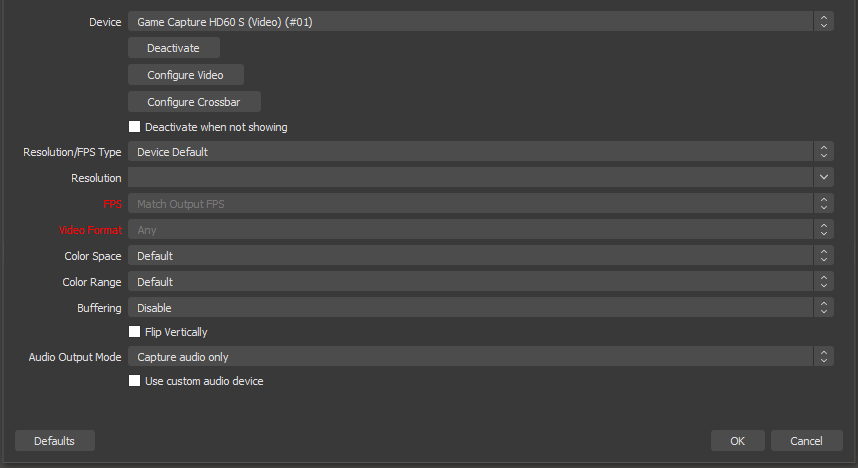

Sotto la selezione del dispositivo e l'anteprima, hai una serie di proprietà che puoi modificare.
Disattiva/Attiva
Questa funzione serve essenzialmente per disattivare il dispositivo da OBS Studioo accenderlo. Questo può essere utile se riscontri problemi come modo per ripristinare il dispositivo. Ulteriori informazioni in #Troubleshooting.
Configura Video

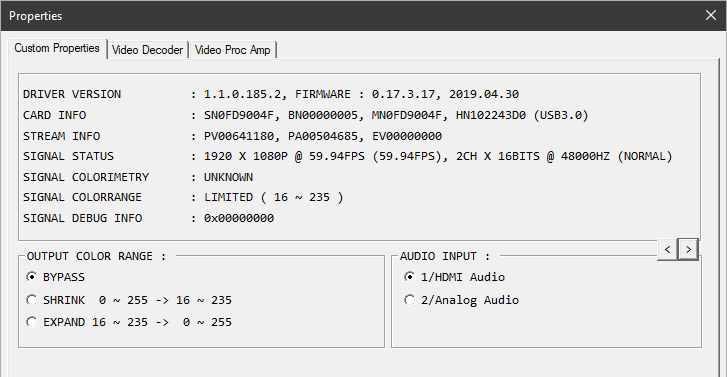

La funzione Configura Videocon ElgatoGame Capture HD60 Sè utilizzata per visualizzare le informazioni del segnale che la scheda sta ricevendo. È utile se stai risolvendo i problemi del tipo di segnale proveniente dal tuo PC, console o altra sorgente.
Viene anche utilizzato per cambiare l'ingresso audio da HDMI Audioa Analog Audio, il che è importante se stai utilizzando il nostro adattatore Chat Link.
Configura Crossbar
Questo pulsante non è attualmente utilizzato con i nostri dispositivi.
Tipo Risoluzione/FPS
Questo è utilizzato per passare tra risoluzioni e frequenze fotogrammi automatiche o personalizzate. Generalmente puoi lasciare questa opzione su Device Default. Ulteriori informazioni in #Troubleshooting.
Spazio Colore
Puoi lasciare questa opzione su Default.
Intervallo Colore
Full e Partial si riferiscono all'ampiezza dell'intervallo. Se questa opzione non è impostata correttamente, il video potrebbe apparire eccessivamente contrastato o sbiadito. Se stai acquisendo video da un PC, potrebbe essere necessario impostare questa opzione su Full. Se stai acquisendo da una console, generalmente è consigliato Defaulto Partial.
Buffering
Lascia Buffering impostato su Disable.
Modalità Output Audio
In generale consigliamo di impostare questa opzione su Capture audio only. Se desideri ascoltare l'audio proveniente da Elgato Game Capture HD60 S, ti suggeriamo di utilizzare la funzione Audio Monitoring di OBS Studio.
Tuttavia, puoi anche utilizzare le opzioni Output Desktop Audio (Wave Out)o Output Desktop Audio (DirectSound)per farlo. Tieni presente che l'audio che i tuoi spettatori sentiranno proverrà dalla traccia Desktop Audio.
Dispositivo Audio Personalizzato
Questo è generalmente utilizzato per ElgatoGame Capture HD60 Proo ElgatoGame Capture 4K60 Proper sincronizzare l'audio dell'adattatore Chat Linkconnesso a un'altra porta del tuo sistema con il dispositivo di acquisizione. Generalmente non è necessario modificare questa impostazione per ElgatoGame Capture HD60 Spoiché ha il suo proprio ingresso audio alternativo.
Per utilizzare Chat Link all'interno di OBS Studio con il tuo Elgato Game Capture HD60 S, fai clic destro sul livello Elgato Game Capture HD60 Se vai a Properties. Quindi fai clic su Configure Video. Vedrai una nuova finestra di colore grigio. Cerca l'opzione Audio Input nella parte inferiore destra e scegli 2/Analog Audio.
Regolazione della Scena
L'anteprima di OBS Studiorappresenta ciò che lo spettatore vede. Questo è chiamato Canvas e puoi spostare, ruotare, ridimensionare, ritagliare e allungare diversi oggetti nella scena. Quest'area può anche essere modificata in tempo reale durante la registrazione o lo streaming. Sei in grado di aggiungere o rimuovere oggetti nonché di spostarli o ridimensionarli mentre stai registrando o eseguendo lo streaming e tali modifiche saranno nel tuo file registrato o appariranno per i tuoi spettatori in streaming.
Trasforma
Sposta
Per spostare un oggetto nella tua scena, puoi passarvi sopra con il mouse nell'anteprima o selezionarlo nell'elenco Sorgenti. Quindi trascinalo nell'anteprima.
Scala
Se non desideri che il tuo Elgato Game Capture HD60 Soccupi l'intero schermo, puoi afferrare un angolo e trascinarlo verso il centro per renderlo più piccolo.
Ritaglia
Se stai acquisendo da una console più vecchia che sta emettendo un segnale 4:3 o non widescreen, puoi tenere premuto il tasto ALT e trascinare un lato per ritagliare il video dal Elgato Game Capture HD60 S. Vedrai un bordo verde dove si è verificato un ritaglio.
Per controlli più avanzati, puoi fare clic con il pulsante destro sulla tua sorgente Elgato Game Capture HD60 S, quindi accedere a Trasforma, Modifica trasformazione. Questo è utile per immettere valori specifici.
Ordine dei livelli
Se prevedi di avere overlay o altri livelli nella tua scena con il video dal tuo Elgato Game Capture HD60 S,dovrai assicurarti che gli overlay si trovino sopra il livello Elgato Game Capture HD60 S. Come Photoshop o altri editor di immagini, i livelli in fondo all'elenco Sorgenti si trovano sullo sfondo e i livelli in cima all'elenco si trovano in primo piano.
Impostazioni generali di OBS Studio
Per un inizio rapido nella configurazione di OBS Studio, potresti voler provare l'Auto-Configuration Wizard. Questo procedura guidata si trova nel menu Strumenti.
Questa procedura guidata configurerà OBS Studioin base a vari dettagli del tuo computer, come la risoluzione del monitor, le prestazioni del tuo sistema e la velocità di Internet. È una buona opzione per iniziare.
Ci sono molte opzioni all'interno di OBS Studio, ma non tutte si applicano alle nozioni di base per l'utilizzo del tuo Elgato Game Capture HD60 S. Pertanto, ci concentreremo sulle nozioni di base. Innanzitutto, dobbiamo assicurarci che il software funzioni alla giusta risoluzione e frequenza fotogrammi.
Video
Puoi farlo accedendo a File> Impostazioni. Quindi accedi alla scheda Video. Se l'Autoconfigurazione guidatanon ha ancora modificato questa impostazione, di solito vorrai impostare la tua Risoluzione base (Canvas)a 1920x1080. Questa è la risoluzione del tuo Canvaso l'area di lavoro con i tuoi livelli e overlay.
L'opzione successiva Risoluzione di output (ridimensionata)è quella che viene infine registrata sul disco del tuo computer o inviata al servizio di streaming. Se disponi di una connessione Internet più lenta o di un computer più debole, puoi abbassare la Risoluzione di output (ridimensionata)a 1280x720 ad esempio.
Successivamente, dovrai scegliere la frequenza fotogrammi o FPS del tuo stream o registrazione. Di solito vorrai impostare questo a 60.
Audio
General
All'interno del menu Audioin Impostazioni, assicurati che Sample Ratesia impostato a 48Khz. I nostri dispositivi Elgato Game Captureoperano nativamente a 48Khz. Impostare questo valore a 44.1Khz può causare stuttering audio, derive audio nel tempo o altre anomalie.
I nostri dispositivi catturano l'audio in Stereo e non supportano l'audio surround. Imposta Channelssu Stereo.
Devices
Nella sezione Devicesè possibile assegnare ulteriori sorgenti audio da utilizzare nel tuo streaming o nella registrazione.
Desktop Audiosi riferisce al suono che esce dal tuo sistema. L'impostazione predefinita tenterà di utilizzare lo stesso dispositivo che hai impostato per il tuo computer. Ma se hai una configurazione specifica che non desideri cambi, puoi specificare un dispositivo specifico.
Mic/Auxiliary Audioè per aggiungere ulteriori sorgenti di ingresso audio. Questi potrebbero essere microfoni USB, ingressi Line-In o altri ingressi da mixer.
Advanced
Se desideri sentire l'audio dalla tua scheda o da altri ingressi hardware, assicurati di selezionare il dispositivo dove desideri sentire questo audio. In generale, questo sarebbe lo stesso dispositivo di Desktop Audio.
Output
La scheda Output è dove controlliamo il tipo di file che esportiamo, le dimensioni del file e dove viene salvato. Si consiglia di lasciare la modalità Output impostata su Simpleper iniziare.
Video Bitrate
Se stai utilizzando OBS Studioprincipalmente per lo streaming, dovrai impostare Video Bitratea un livello ben all'interno della velocità di caricamento di Internet. Una buona regola da seguire è impostare questo al 80% del tuo caricamento. Se avevi 5000Kbps o 5Mbps come velocità di caricamento, allora impostare questo valore a 4000Kbps sarebbe un buon punto di partenza.
Encoder
L'opzione Encoder si riferisce a quale parte del tuo sistema farà il lavoro di compressione del video per lo streaming o la registrazione.
Software (x264)utilizzerà il processore del tuo sistema e generalmente avrà un impatto maggiore sulle prestazioni del computer ma può risultare in una qualità superiore.
Hardware (NVENC)utilizzerà la scheda video Nvidia del tuo sistema e generalmente avrà un impatto minore sulle prestazioni del computer ma può risultare in una qualità inferiore.
Audio Bitrate
Questo controlla il bitrate e quindi la qualità dell'audio dello streaming. Tra 128Kbps e 160Kbps è un buon punto di partenza.
Troubleshooting
Nessun segnale
Assicurati che quando lavori con OBS Studio, Game Capture HD, 4K Capture Utilityo altri software di acquisizione siano chiusi. Elgato Game Capture HD60 Spuò essere accessibile da un solo programma alla volta.
Chiudi OBS Studioe apri il nostro software Game Capture HDo 4K Capture Utilityper verificare se viene ricevuto un segnale. Se non appare alcun segnale, dovrai eseguire una risoluzione dei problemi generale.
Se visualizzi il video in Game Capture HDo 4K Capture Utility, il dispositivo funziona correttamente. Chiudi Game Capture HDe/o 4K Capture Utility. Quindi all'interno di OBS Studiofai clic con il pulsante destro del mouse sul livello Elgato Game Capture HD60 Se vai su Proprietà. Quindi fai clic su Disattiva. Attendi 10 secondi e fai clic su Attiva. Se questo non aiuta, chiudi Proprietà. Fai clic con il pulsante destro del mouse sul livello di nuovo e vai a rimuovi. Prova a ricreare il dispositivo di acquisizione video come descritto nella sezione #Adding-the-Game-Capture-HD60 S-to-your-Scene.
Il video non ha le dimensioni corrette
Se noti che il video da Elgato Game Capture HD60 Snon riempie completamente la scena o ha una forma strana, prova a fare clic con il pulsante destro del mouse sul layer HD60 S nell'elenco delle sorgenti, vai a Transform e seleziona Reset Transform o Stretch to Screen.
Il video ha una qualità inferiore
Il tuo Elgato Game Capture HD60 Spotrebbe funzionare a una risoluzione inferiore. Fai clic con il pulsante destro del mouse sul layer Elgato Game Capture HD60 Se vai a Proprietà. Quindi cerca Resolution/FPS Type. Cambia questo da Device Defaulta Custom.
Vai all'opzione successiva nell'elenco Resolution. Seleziona la risoluzione della tua sorgente, che potrebbe essere 1920x1080 per 1080p o 1280x720 per 720p.
L'opzione successiva, FPS, può essere impostata a Highest FPS.
Video Format può essere impostato a Defaulto YV12.
My Chat Link audio isn't working
OBS Studionon utilizza le stesse impostazioni audio per Elgato Game Capture HD60 Sche potresti aver impostato nel software Elgato Game Capture HDo 4K Capture Utility. Fai clic con il pulsante destro del mouse sul layer Elgato Game Capture HD60 Se vai su Proprietà. Quindi fai clic su Configura Video.
Vedrai una nuova finestra di colore grigio. Cerca l'Opzione Input Audio in basso a destra e scegli 2/Analog Audio.
