이 가이드는 Stream Deck +용 USB Hub를 처음으로 설정하는 방법을 설명합니다.
요구사항
- Phillips 스크루드라이버
- Stream Deck +
- Stream Deck +용 USB Hub
- 외부 USB-C 전원 공급 장치
- 최소 100와트 전력 출력
- PD (Power Delivery) 3.0
PD 전원 공급 장치에 대한 자세한 정보는 여기를 클릭하세요.
설정 단계

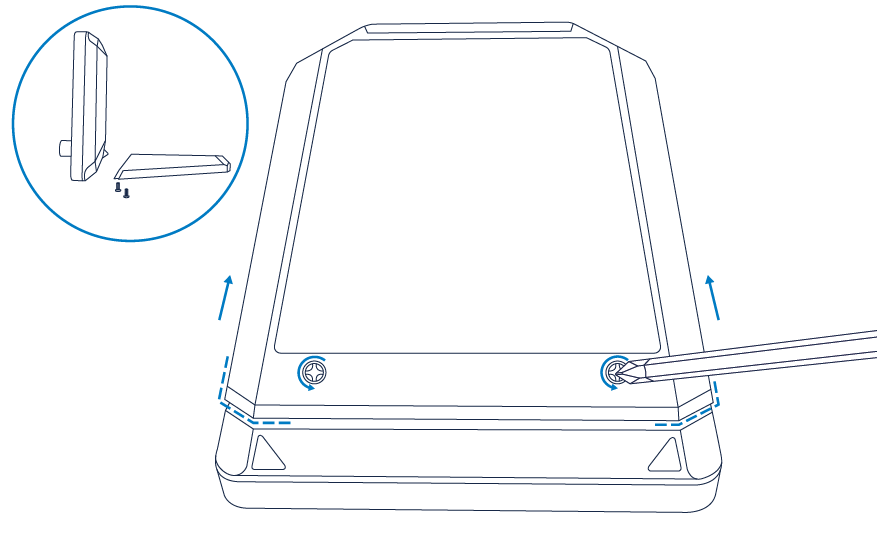

1) Phillips 스크루드라이버(포함되지 않음)를 사용하여 두 개의 나사를 풀고 Stream Deck +에서 받침대를 제거합니다.

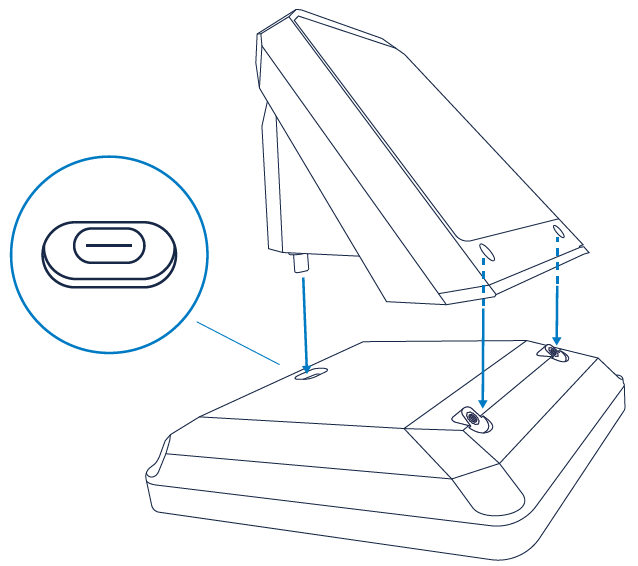

2) 도크의 USB-C 플러그를 Stream Deck +의 USB-C 포트와 정렬한 후 주의깊게 삽입합니다.

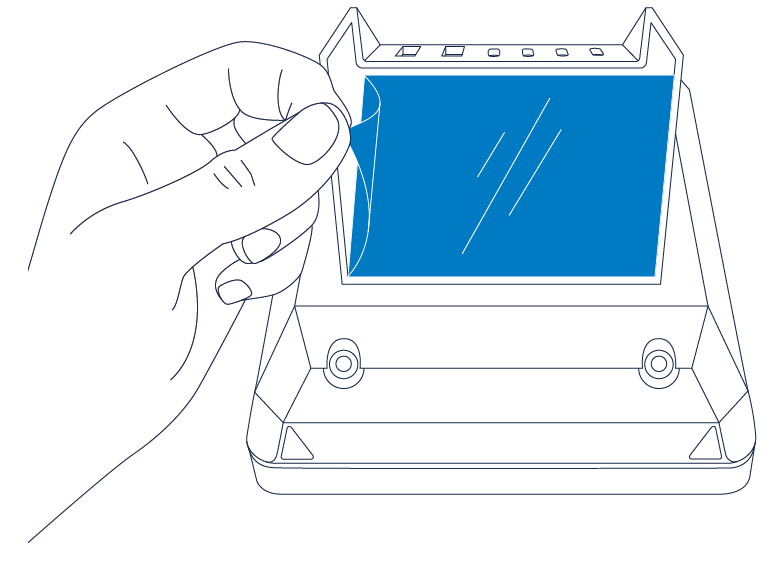

3) 접착 패드의 보호 필름을 제거하고 받침대를 USB Hub에 누릅니다.
Hub가 Stream Deck +와 정렬되어 있는지 확인합니다. 재부착합니다.

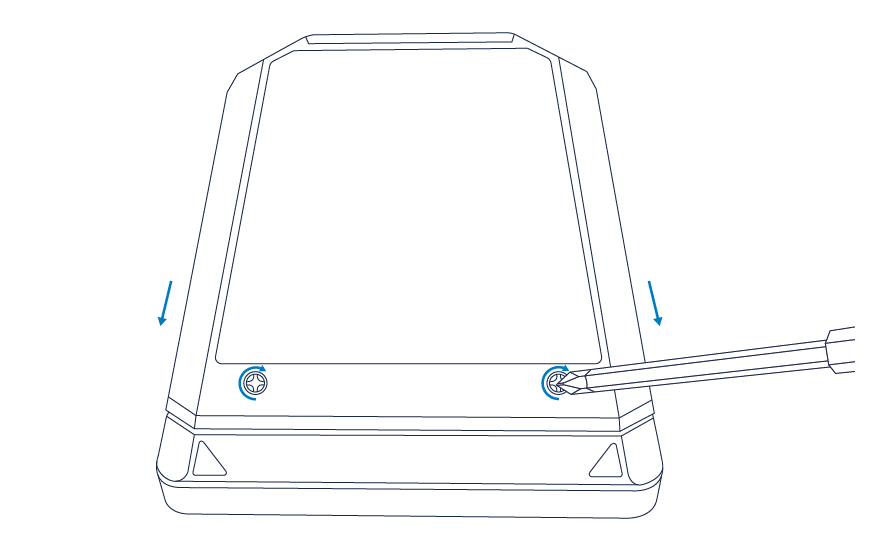

4) 받침대를 Stream Deck +에 다시 부착합니다.

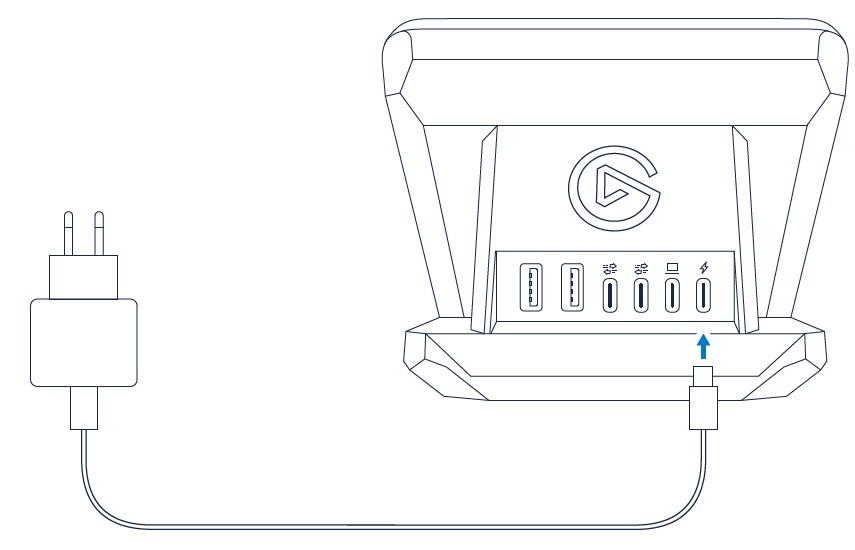

5) 외부 USB-C 전원 공급 장치(포함되지 않음)를 우측 포트에 연결합니다. 최소 100와트 전력 출력 및 PD (Power Delivery) 3.0이 필요합니다.

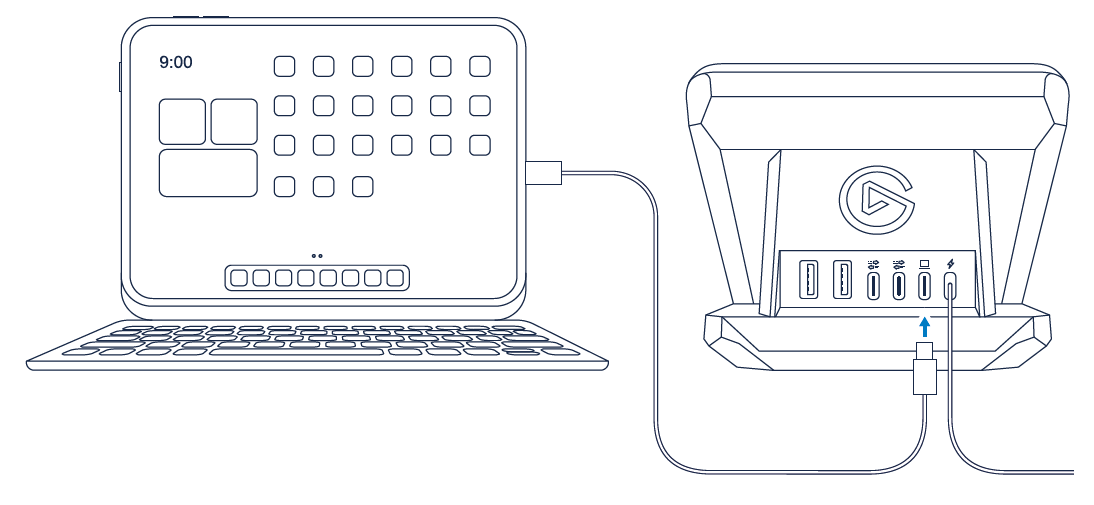

6) 컴퓨터 또는 태블릿을 우측에서 두 번째 포트에 연결합니다. 기기는 하나의 케이블을 통해 Hub와 데이터를 교환하면서 Power Delivery로 충전됩니다.
제공된 케이블만 사용하세요. Hub가 안정적으로 작동하려면 USB 3.2 연결이 필요합니다.
전원 공급 장치를 통해 제공되는 100와트 중 65와트는 Power Delivery에 사용 가능하고 나머지는 USB 포트에 분배됩니다.

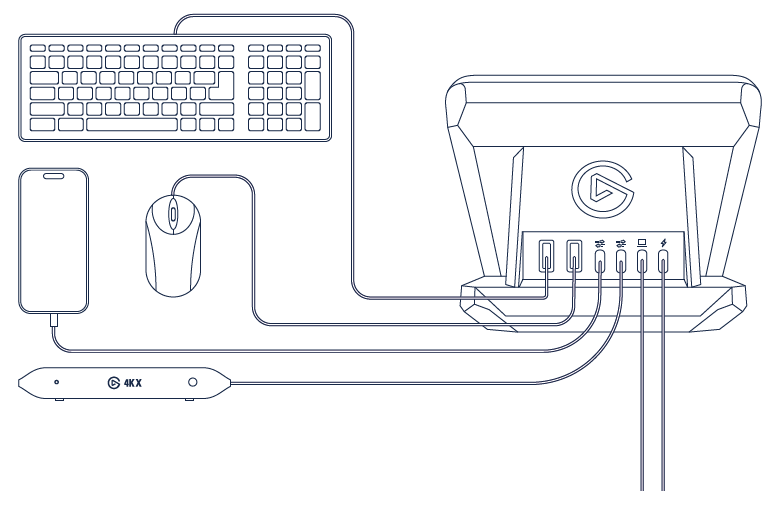

7) Type-A 및 Type-C 포트에 최대 4개의 기기를 연결합니다.
2개의 Type-A 포트와 2개의 Type-C 포트의 총 병합 다운로드 속도는 5 Gb/s입니다. 모든 포트는 USB 3.2 GEN 1까지 지원합니다.
8) 카드 리더/라이터는 SD 및 MicroSD 카드와 CompactFlash를 지원합니다. 자세한 내용은 기술 사양을 참조하세요.
