Elgato Game Capture HD60은 HDMI를 통해 Xbox One에 연결됩니다. HDMI를 사용하여 TV 세트로도 비디오를 통과시킬 수 있습니다. HDMI 케이블이 상자에 포함되어 있습니다.

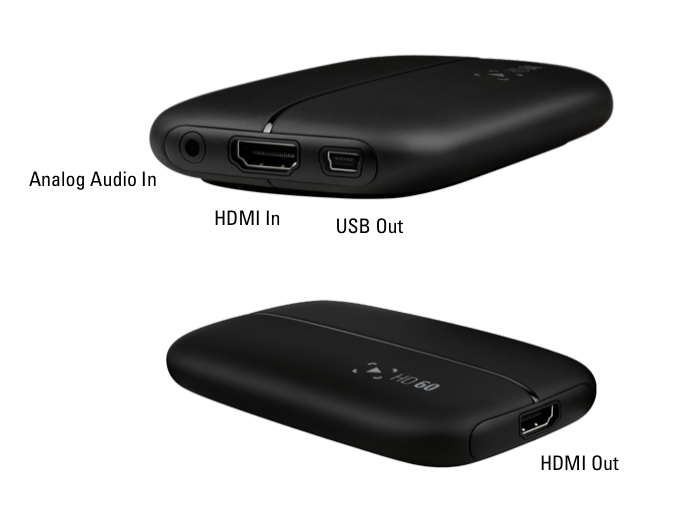

입력 및 출력

Elgato Game Capture HD60에는 두 개의 입력과 두 개의 출력이 있습니다:


HDMI In

이는 게임 콘솔 또는 기타 비디오 소스에 연결됩니다. HDCP로 보호된 신호는 사용할 수 없습니다.


아날로그 오디오 In

이는 3.5mm 케이블을 사용하여 아날로그 오디오 소스에 연결됩니다. 이것은 오디오 라인 입력이며 마이크 포트가 아닙니다.


USB Out

이는 H.264로 인코딩된 비디오를 USB 2.0을 통해 컴퓨터로 보냅니다. 신호는 실시간에서 몇 초 지연됩니다. USB 케이블은 또한 Elgato Game Capture HD60하드웨어에 전원을 공급합니다.


HDMI Out

이는 HDMI 신호를 실시간으로 TV 또는 디스플레이로 보내므로 정상적으로 게임을 재생할 수 있습니다.

설정 단계

Elgato Game Capture HD소프트웨어 버전 2.0 이상을 다운로드하여 설치하세요:

https://www.elgato.com/en/gaming/downloads

Xbox One을 HDMI 케이블을 통해 Elgato Game Capture HD60의 HDMI In에 연결하세요

Elgato Game Capture HD60의 HDMI Out을 HDMI 케이블을 통해 TV 또는 디스플레이에 연결하세요.

Elgato Game Capture HD60을 USB 케이블을 통해 컴퓨터에 연결하세요.

Xbox One: 오디오

HDMI 오디오 옵션에서 Xbox One은 스테레오 비압축오디오를 사용하도록 설정되어야 합니다.

Xbox One: 일반 HDMI 문제

Xbox One에는 HDMI출력이 있습니다.

화면에 표시되는 내용에 따라 콘텐츠가 HDCP(고대역폭 디지털 콘텐츠 보호)로 암호화될 수 있습니다. 이 경우 Elgato Game Capture HD60은 HDMI를 통해 해당 콘텐츠를 캡처할 수 없습니다.

게임플레이처럼 출력이 암호화되지 않으면 Elgato Game Capture HD60은 Xbox 360에서처럼 콘텐츠를 캡처할 수 있습니다.

Xbox One은 구매한 영화를 시청할 때, Netflix와 같은 스트리밍 서비스를 사용할 때, 또는 경우에 따라 친구 목록의 다른 사람의 비디오를 볼 때 HDCP보호를 사용합니다. 따라서 Elgato Game Capture HD60은 해당 콘텐츠를 캡처할 수 없습니다.

예를 들어 Netflix는 Elgato Game Capture HD60이 연결된 경우 비디오를 재생하지 않습니다. Netflix전체 화면을 사용하거나 화면 오른쪽에 붙일 수 있지만 어느 쪽이든 비디오가 재생되지 않습니다. 이는 HDCP때문입니다.

HDCP를 활성화하는 미디어 응용 프로그램을 열었다면 Xbox One콘솔의 전체 전원 사이클을 수행하여 HDCP보호를 해제할 수 있습니다. 콘솔이 켜진 상태에서 콘솔의 전원 버튼을 몇 초 동안 눌러 신호음이 들리고 콘솔이 꺼질 때까지 기다리세요. 이제 Xbox One을 다시 켜면 HDCP가 해제되고 캡처를 다시 시작할 수 있습니다.


Xbox One에는 HDMI입력도 있습니다.

Xbox One은 다양한 소스에서 통과 비디오를 수락할 수 있습니다. HDCP보호는 여전히 해당 비디오에 적용됩니다.

• Xbox One에 연결된 HDMI 입력에 HDCP보호가 있으면 Xbox One을 나갈 때 보호된 상태를 유지합니다.

• Xbox One에 연결된 HDMI 입력에 HDCP보호가 없으면 Xbox One을 나갈 때 HDCP가 없습니다.

케이블 박스 또는 위성 수신기의 비디오는 HDMI를 통해 전송되며 일반적으로 HDCP보호가 있습니다. Elgato Game Capture HD60이 연결되면 해당 비디오는 재생되지 않으며 대부분 검은 화면이 표시됩니다.

문제 해결 - TV에 이미지가 나타나지 않음

TV가 1080p가 아닌 1080i 또는 720p만 지원하는 경우 Elgato Game Capture HD60을 처음 연결했을 때 비디오 이미지가 나타나지 않을 수 있습니다. 비디오는 여전히 소프트웨어에 나타날 수 있지만 TV에는 나타나지 않습니다.

해결책은 Xbox One을 720p 또는 1080i(TV가 지원할 수 있는 형식)로 비디오를 출력하도록 설정하는 것입니다.

성능 개선

Elgato Game Capture HD소프트웨어는 컴퓨터가 기본 시스템 요구 사항을 초과하면 잘 작동합니다.

Elgato Game Capture HD60 시스템 요구 사항

컴퓨터가 최소 시스템 요구 사항을 거의 충족하는 경우 특히 여러 작업을 동시에 수행하려고 할 때 성능이 저하될 수 있습니다.

이 문서에는 이러한 상황에서 성능을 개선하기 위해 취할 수 있는 몇 가지 단계가 포함되어 있습니다:

Elgato Game Capture HD 소프트웨어 성능 개선

지원이 필요한 경우 오른쪽의 위젯을 통해 당사에 문의하세요.
