3. Elgato Game Capture HD60 S+ 구성하기
이 가이드에서는 Elgato Game Capture HD60 S+를 OBS Studio와 함께 사용하고 소프트웨어를 구성하여 기기의 성능을 최대한 활용하는 방법을 보여드립니다(녹화 또는 스트리밍의 경우). 본 가이드는 OBS Studio용으로 작성되었지만, 많은 단계는 Streamlabs OBS에서도 동일합니다.
OBS Studio란 무엇인가요?
OBS Studio는 강력한 오버레이 시스템 및 오디오 컨트롤을 갖춘 무료의 오픈 소스 스트리밍 및 녹화 도구입니다. Twitch TV, YouTube, Mixer, Facebook, Twitter, RestreamIO등으로 스트리밍할 수 있습니다. 원하는 경우 서로 다른 품질 설정으로 동시에 녹화 및 스트리밍할 수도 있습니다.
OBS Studio의 최신 버전은 여기서 다운로드할 수 있습니다: https://obsproject.com/download
본 가이드 작성 당시 최신 릴리스: 25.0.8
OBS Studio 및 그 기능에 대해 더 알고 싶으시면 EposVox의 OBS Studio 학습 과정을 참조하세요: OBS Studio Master Class
OBS Studio 시작하기
OBS Studio를 설치하고 열면 OBS Studio창의 하단 절반으로 이동합니다. 왼쪽에 Scenes라는 열과 그 옆에 Sources라는 열이 있어야 합니다. Sources열 아래에서 아래의 + 버튼을 클릭합니다. 그런 다음 Video Capture Device를 선택합니다.
레이어의 이름을 지정할 것인지 묻는 작은 새 창이 나타납니다. 원하는 대로 이름을 지정할 수 있지만, 본 가이드에서는 'Game Capture HD60 S+'라고 부르겠습니다. OK를 클릭합니다.

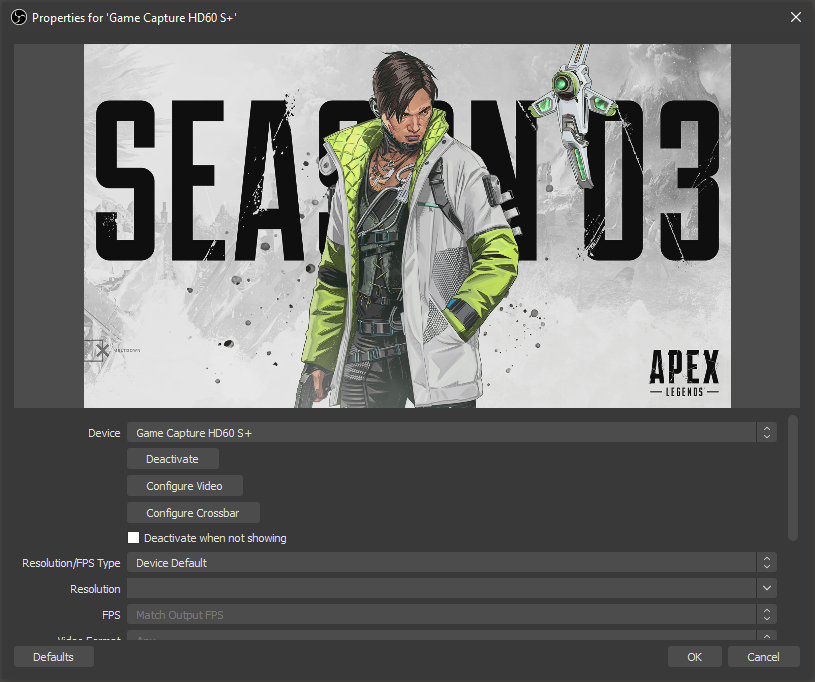

미리보기가 있는 새로운 큰 창이 나타납니다(아래 참조). 이 창은 목록에서 캡처 장치를 선택하고 구성하도록 요청합니다. 장치 선택에서 "Game Capture HD60 S+"를 선택합니다.
Elgato Game Capture HD60 S+ 구성하기
High Dynamic Range(HDR)
HDR 소스를 캡처하는 경우, Elgato Game Capture HD60 S+는 신호를 자동으로 SDR로 변환하여 OBS Studio와 호환되도록 합니다. 이를 톤매핑이라고 합니다.
OBS Studio의 이미지는 패스스루에 연결된 HDR 디스플레이에 표시되는 방식과 다르게 보일 것입니다. 하지만 이는 정상적인 동작입니다.

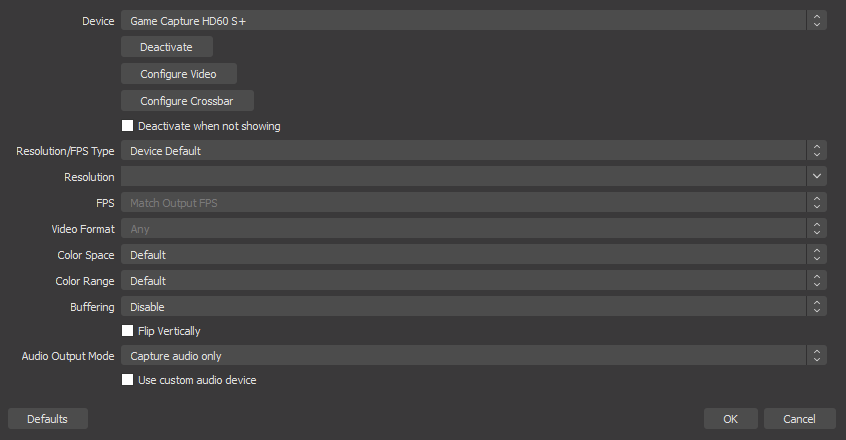

Properties
장치 선택 및 미리보기 아래에 변경할 수 있는 속성 집합이 있습니다.
비활성화/활성화
이 기능은 OBS Studio에서 장치를 끄거나 켜는 것입니다. 장치를 소프트 리셋하는 방법으로 문제가 발생하는 경우 유용할 수 있습니다. 자세한 정보는 #Troubleshooting를 참조하세요.
Configure Video
Configure Video는 Elgato Game Capture HD60 S+에서는 사용되지 않습니다
Configure Crossbar
Configure Crossbar는 현재 당사 기기에서 사용되지 않습니다.
Resolution/FPS Type
이는 자동 또는 사용자 지정 해상도 및 프레임 속도 간에 전환하는 데 사용됩니다. 일반적으로 이를 Device Default로 두면 됩니다. 자세한 정보는 #Troubleshooting를 참조하세요.
Color Space
이를 Default로 둘 수 있습니다.
Color Range
Full과 Partial은 범위가 얼마나 확장되어 있는지를 나타냅니다. 이를 잘못 설정하면 비디오가 과도하게 명암이 대조되거나 흐릿하게 보일 수 있습니다. PC에서 비디오를 캡처하는 경우 Full로 설정해야 할 수도 있습니다. 콘솔에서 캡처하는 경우 일반적으로 Default또는 Partial이 권장됩니다.
Buffering
Buffering을 Disable로 설정하세요.
Audio Output Mode
일반적으로 이를 "Capture audio only"로 설정하는 것을 권장합니다. Elgato Game Capture HD60 S+에서 나오는 오디오를 듣고 싶으시면 OBS Studio의 Audio Monitoring 기능을 사용하는 것이 좋습니다.
또한 Output Desktop Audio (Wave Out)또는 Output Desktop Audio (DirectSound)옵션을 사용할 수도 있습니다. 뷰어가 듣는 오디오는 이제 Desktop Audio 트랙에서 나온다는 점을 명심하세요.
Custom Audio Device
이는 일반적으로 ElgatoGame Capture HD60 Pro또는 ElgatoGame Capture 4K60 Pro에 사용되어 시스템의 다른 포트에 연결된 Chat Link어댑터의 오디오를 캡처 장치와 동기화합니다. ElgatoGame Capture HD60 S+의 경우 자체 대체 오디오 입력이 있으므로 일반적으로 변경할 필요가 없습니다.

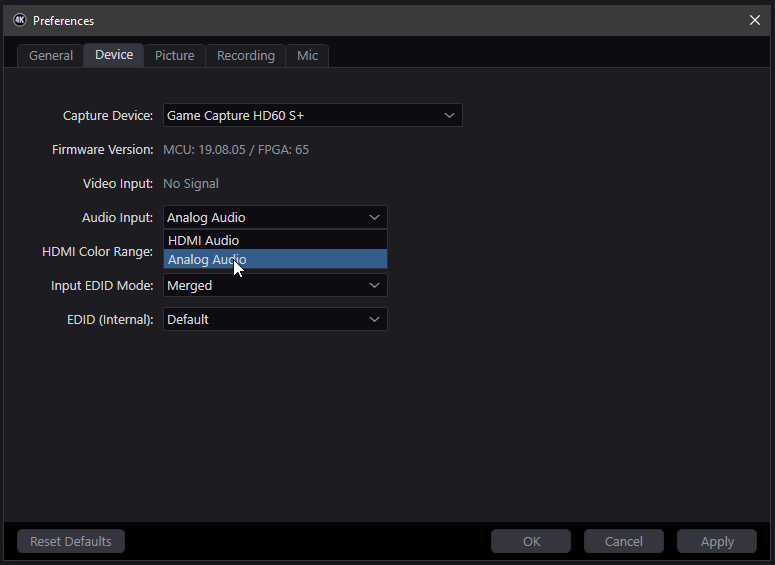

Elgato Game Capture HD60 S+에서 Chat Link를 사용하려면 4K Capture Utility를 열어야 합니다. Settings로 이동한 다음 Device 탭으로 이동합니다. 여기에서 Audio Input 선택 항목으로 이동하고 HDMI Audio에서 Analog Audio로 변경합니다.
장면 조정
OBS Studio의 미리보기는 뷰어가 보는 것을 나타냅니다. 이를 Canvas라고 하며 장면에서 다양한 개체를 이동, 회전, 스케일링, 자르기 및 늘일 수 있습니다. 이 영역은 녹화 또는 스트리밍 중에도 실시간으로 변경할 수 있습니다. 녹화 또는 스트리밍 중에 개체를 추가 또는 제거하거나 이동 또는 스케일링할 수 있으며 이러한 변경 사항은 기록된 파일에 포함되거나 스트림 뷰어에 표시됩니다.
변환
이동
장면에서 개체를 이동하려면 미리보기에서 개체를 가리키거나 소스 목록에서 선택한 다음 미리보기에서 끌어다닙니다.
크기 조정
Elgato Game Capture HD60 S+이(가) 전체 화면을 차지하지 않도록 하려면 한 모서리를 잡고 중앙을 향해 끌어 크기를 줄일 수 있습니다.
자르기
4:3 또는 와이드스크린이 아닌 신호를 출력하는 구형 콘솔에서 캡처하는 경우 ALT 키를 누르고 측면으로 끌어 Elgato Game Capture HD60 S+에서 비디오를 자를 수 있습니다. 자르기가 발생한 위치에 녹색 테두리가 표시됩니다.
더 고급 컨트롤을 사용하려면 Elgato Game Capture HD60 S+소스를 마우스 오른쪽 버튼으로 클릭한 다음 변환, 변환 편집으로 이동합니다. 이는 특정 값을 입력하는 데 유용합니다.
레이어 순서
Elgato Game Capture HD60 S+의 비디오와 함께 장면에 오버레이 또는 다른 레이어가 있을 계획이라면 해당 오버레이가 Elgato Game Capture HD60 S+레이어 위에 있는지 확인해야 합니다. Photoshop 또는 기타 이미지 편집기처럼 소스 목록의 맨 아래에 있는 레이어는 배경에 있고 목록의 맨 위에 있는 레이어는 전경에 있습니다.
OBS Studio 일반 설정
OBS Studio설정을 빠르게 시작하려면 자동 구성 마법사를 사용해 볼 수 있습니다. 이 마법사는 도구 메뉴에서 찾을 수 있습니다.
이 마법사는 모니터 해상도, 시스템 성능 및 인터넷 속도와 같은 컴퓨터에 대한 다양한 세부 정보를 기반으로 OBS Studio를 설정합니다. 이는 시작하기에 좋은 옵션입니다.
OBS Studio내에는 많은 옵션이 있지만 모든 옵션이 Elgato Game Capture HD60 S+를 사용하는 기본 사항에 적용되는 것은 아닙니다. 따라서 기본 사항에 중점을 두겠습니다. 먼저 소프트웨어가 올바른 해상도와 프레임 레이트로 작동하는지 확인해야 합니다.
비디오
File> Settings로 이동하여 설정할 수 있습니다. 그 다음 Video탭으로 이동합니다. Auto-Configuration Wizard에서 아직 이 설정을 변경하지 않았다면, 일반적으로 Base (Canvas) Resolution을 1920x1080으로 설정하는 것이 좋습니다. 이는 레이어와 오버레이가 있는 Canvas또는 작업 영역의 해상도입니다.
Output (Scaled) Resolution의 다음 옵션은 최종적으로 컴퓨터의 디스크에 기록되거나 스트리밍 서비스로 전송되는 것입니다. 인터넷 연결이 느리거나 컴퓨터 성능이 약한 경우, Output (Scaled) Resolution을 예를 들어 1280x720으로 낮출 수 있습니다.
다음으로, 스트림 또는 녹화의 프레임레이트 또는 FPS를 선택해야 합니다. 일반적으로 이를 60으로 설정하는 것이 좋습니다.
오디오
일반
설정 내 오디오메뉴에서 샘플 레이트가 48Khz로 설정되어 있는지 확인하세요. Elgato Game Capture장치는 기본적으로 48Khz에서 작동합니다. 이를 44.1Khz로 설정하면 오디오 끊김, 시간 경과에 따른 오디오 드리프트 또는 기타 이상이 발생할 수 있습니다.
당사 장치는 스테레오로 오디오를 캡처하며 서라운드 사운드를 지원하지 않습니다. 채널을 스테레오로 설정하세요.
장치
장치섹션에서 스트림 또는 녹음에 사용할 추가 오디오 소스를 할당할 수 있습니다.
데스크톱 오디오는 시스템에서 나오는 사운드를 나타냅니다. 기본값은 컴퓨터에 설정한 동일한 장치를 사용하려고 시도합니다. 하지만 변경하고 싶지 않은 특정 설정이 있는 경우 특정 장치를 지정할 수 있습니다.
마이크/보조 오디오는 추가 오디오 입력 소스를 추가하기 위한 것입니다. USB 마이크, Line-In 입력 또는 믹싱 보드의 다른 입력이 될 수 있습니다.
고급
카드 또는 기타 하드웨어 입력의 오디오를 듣고 싶은 경우 이 오디오를 들을 장치를 선택해야 합니다. 일반적으로 이는 데스크톱 오디오와 같은 장치입니다.
출력
출력 탭은 출력할 파일의 유형, 파일 크기 및 저장 위치를 제어하는 곳입니다. 시작할 때는 출력 모드를 단순으로 설정된 상태로 유지하는 것이 좋습니다.
비디오 비트레이트
OBS Studio를 주로 스트리밍에 사용하는 경우, 비디오 비트레이트를 인터넷 업로드 속도 내에서 적절한 수준으로 설정하는 것이 좋습니다. 따를 좋은 규칙은 이를 업로드의 80%로 설정하는 것입니다. 업로드 속도가 5000Kbps 또는 5Mbps인 경우, 이 값을 4000Kbps로 설정하는 것이 좋은 시작점이 될 것입니다.
인코더
인코더 옵션은 스트리밍 또는 녹화를 위해 비디오를 압축하는 작업을 수행할 시스템의 어느 부분을 사용할지를 나타냅니다.
소프트웨어(x264)는 시스템의 프로세서를 사용하며 일반적으로 컴퓨터 성능에 더 큰 영향을 미칠 수 있지만 더 높은 품질을 제공할 수 있습니다.
하드웨어(NVENC)는 시스템의 Nvidia 비디오 카드를 사용하며 일반적으로 컴퓨터 성능에 더 작은 영향을 미치지만 더 낮은 품질을 제공할 수 있습니다.
오디오 비트레이트
이는 스트림의 오디오 비트레이트 및 따라서 품질을 제어합니다. 128Kbps에서 160Kbps 사이가 시작하기 좋은 범위입니다.
문제 해결
신호 없음
OBS Studio에서 작업할 때 4K Capture Utility또는 다른 캡처 소프트웨어가 닫혀 있는지 확인하세요. Elgato Game Capture HD60 S+는 한 번에 하나의 프로그램으로만 액세스할 수 있습니다.
OBS Studio을 닫고 4K Capture Utility소프트웨어를 열어 신호가 들어오는지 확인하세요. 신호가 나타나지 않으면 일반적인 문제 해결을 수행해야 합니다.
4K Capture Utility에서 비디오를 볼 수 있으면 디바이스가 제대로 작동하는 것입니다. 4K Capture Utility를 닫으세요. 그 다음 OBS Studio내에서 Elgato Game Capture HD60 S+레이어를 마우스 우클릭하고 Properties로 이동하세요. 그 다음 Deactivate를 클릭하세요. 10초 기다린 후 Activate를 클릭하세요. 이 방법이 도움이 되지 않으면 Properties를 닫으세요. 레이어를 다시 마우스 우클릭한 후 제거로 이동하세요. 다음 섹션에서 보이는 대로 Video Capture Device를 다시 만들어 보세요: Configuring your Game Capture HD60 S+
비디오 크기가 올바르지 않음
Elgato Game Capture HD60 S+의 비디오가 장면을 채우지 못하거나 형태가 이상하게 보인다면, 소스 목록에서 Elgato Game Capture HD60 S+레이어를 마우스 오른쪽 버튼으로 클릭한 후 Transform으로 이동하여 Reset Transform 또는 Stretch to Screen을 선택하세요.
비디오 품질이 낮아 보임
Elgato Game Capture HD60 S+가 낮은 해상도에서 작동 중일 수 있습니다. Elgato Game Capture HD60 S+레이어를 마우스 오른쪽 버튼으로 클릭하고 Properties(속성)로 이동합니다. 그런 다음 Resolution/FPS Type을 찾습니다. 이를 Device Default(기본값)에서 Custom(사용자 정의)으로 설정합니다.
목록의 다음 옵션인 Resolution(해상도)로 이동합니다. 소스의 해상도를 선택합니다. 1080p는 1920x1080이거나 720p는 1280x720일 수 있습니다.
다음 옵션인 FPS는 Highest FPS(최고 FPS)로 설정할 수 있습니다.
Video Format(비디오 형식)은 Default(기본값)또는 YV12로 설정할 수 있습니다.
비디오가 끊겨 보입니다
비디오가 건너뛰거나 부드럽지 않아 보이는 경우 Elgato Game Capture HD60 S+를 시스템의 다른 USB 3.0 포트로 이동해 보세요. 일부 USB 3.0 포트는 대역폭을 공유하므로 여러 연결을 확인해야 할 수 있습니다.
OBS Studio에서 기기 선택이 변경될 수 있습니다. Elgato Game Capture HD60 S+레이어를 마우스 오른쪽 단추로 클릭하고 속성으로 이동하세요.
내 Chat Link 오디오가 작동하지 않습니다
OBS Studio이 Elgato Game Capture HD60 S+의 아날로그 입력을 올바르게 사용하고 있는지 확인해야 할 수 있습니다. 4K Capture Utility를 엽니다. Settings으로 이동한 다음 Device탭으로 이동합니다. 여기에서 Elgato Game Capture HD60 S+이 선택되어 있는지 확인하세요. 그런 다음 오디오 입력을 HDMI Audio에서 Analog Audio로 변경합니다.
이를 변경한 후 OK를 클릭하고 4K Capture Utility를 닫습니다. 이제 OBS Studio이 Chat Link 오디오를 감지해야 합니다.
