W tym przewodniku pokażemy Ci, jak używać Elgato Video Capturez OBS Studioi skonfigurować oprogramowanie, aby jak najlepiej wykorzystać urządzenie do nagrywania lub streamowania.
Czym jest OBS Studio?
OBS Studio to darmowe i otwarte oprogramowanie do streamowania i nagrywania z potężnymi systemami nakładek i kontrolą audio. Może streamować na TwitchTV, YouTube, Mixer, Facebook, Twitter, RestreamIOi wiele innych. Może również nagrywać i streamować jednocześnie w różnych ustawieniach jakości, jeśli jest to pożądane.
Najnowszą wersję OBS Studio możesz pobrać tutaj: https://obsproject.com
Aktualna wersja w momencie tworzenia tego przewodnika: 29.1.3
Sterownik Video Capture dla Windows można pobrać tutaj.
Jeśli sterownik został już zainstalowany, ponieważ używasz oprogramowania Elgato Video Capture, nie musisz go instalować ponownie.
Upewnij się, że Elgato Video Capturenie jest podłączone podczas instalacji sterownika, lub odłącz i podłącz ponownie po wyświetleniu odpowiedniej prośby.
Ważne:
Aby Elgato Video Capturebyła widoczna jako urządzenie Audio w OBS Studio, musisz odinstalować Analog Audio in (Elgato Video Capture)za pośrednictwem Windows Device Manager > Audio inputs and outputs
Umieść kursor nad Analog Audio In (Elgato Video Capture), kliknij prawym przyciskiem myszy i wybierz uninstall.

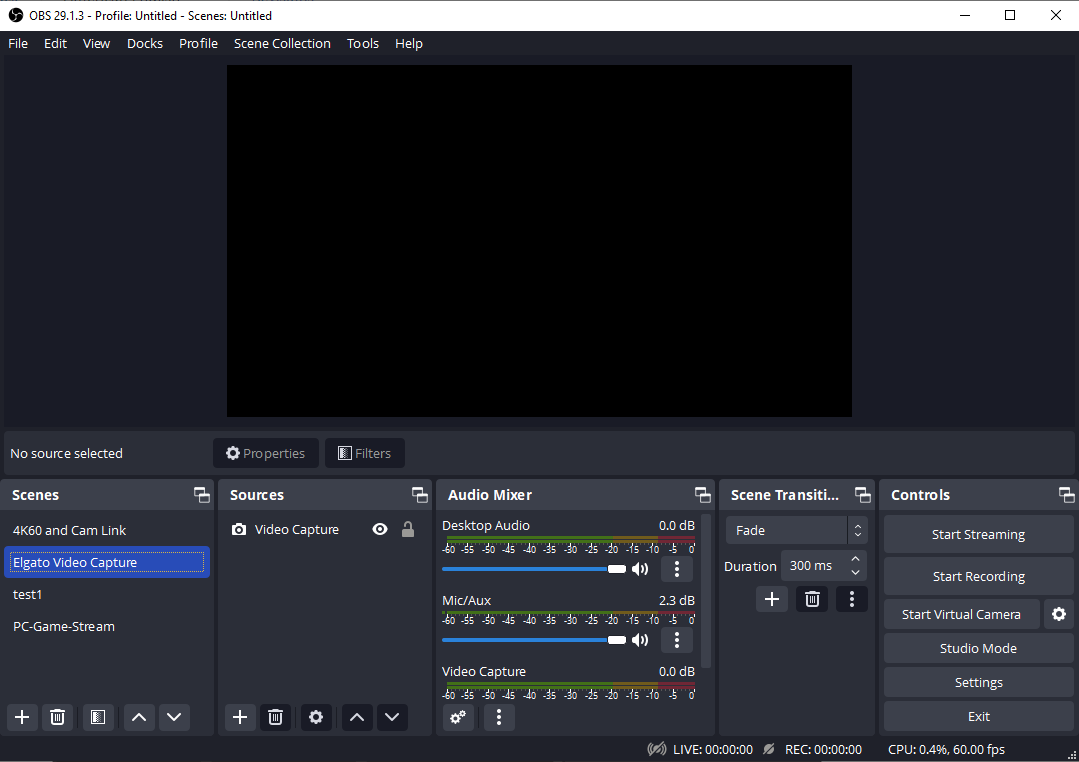

Pierwsze kroki z OBS Studio

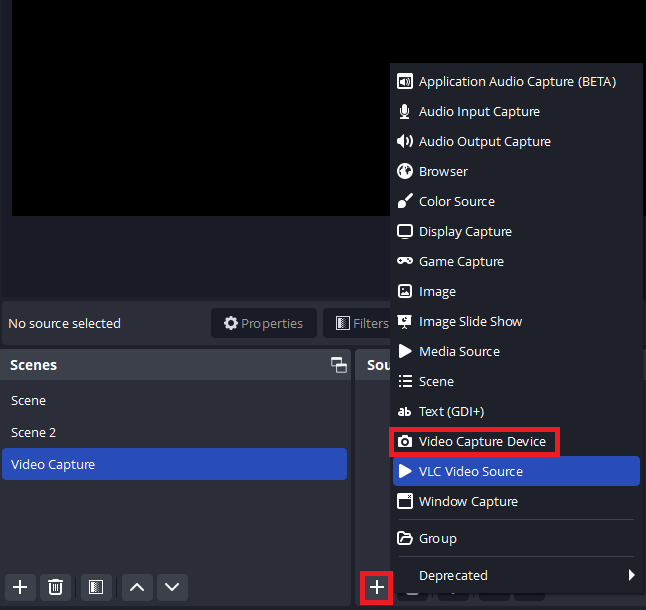

Po zainstalowaniu i otwarciu OBS Studio, przejdź do dolnej połowy okna OBS Studio. Powinieneś znaleźć kolumnę po lewej stronie o nazwie Scenes(Sceny) i obok niej kolumnę o nazwie Sources(Źródła). Poniżej kolumny Sources, kliknij przycisk + poniżej. Następnie wybierz Video Capture Device(Urządzenie przechwytywania wideo).
Pojawi się małe nowe okno pytające, jak chciałbyś nazwać warstwę. Możesz ją nazwać w dowolny sposób, ale dla tego przewodnika będziemy ją nazywać „Elgato Video Capture". Kliknij OK.
Pojawi się większe okno z podglądem (widoczne poniżej). Prosi Cię do wyboru urządzenia przechwytywania z listy i skonfigurowania go. W zaznaczeniu urządzenia wybierz „Elgato Video Capture".
Konfiguracja Elgato Video Capture
Właściwości
Poniżej zaznaczenia urządzenia i podglądu znajduje się zestaw właściwości, które możesz zmienić.

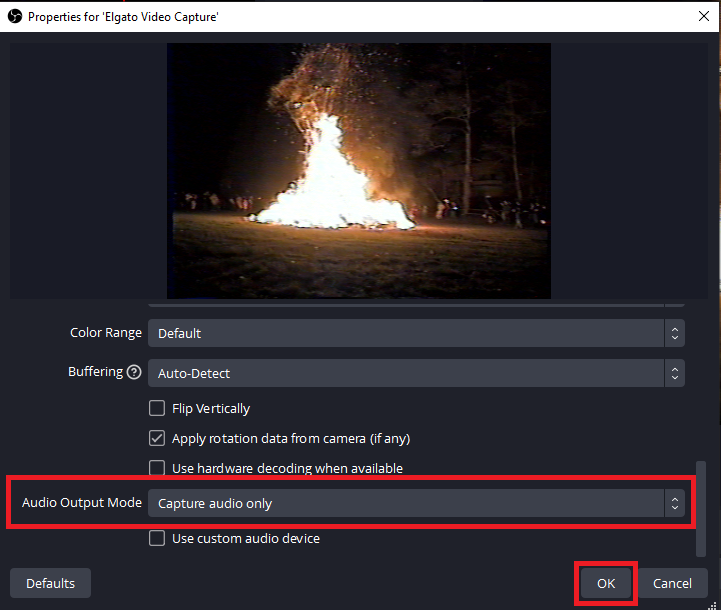

Tryb wyjścia audio
Wybierz/Pozostaw na Capture audio only(Przechwytuj tylko audio)
Dezaktywacja/Aktywacja
Ta funkcja służy zasadniczo do wyłączenia urządzenia z OBS Studiolub jego włączenia. Może to być przydatne, jeśli doświadczasz problemów jako sposobu na miękki reset urządzenia. Więcej informacji w #Troubleshooting.

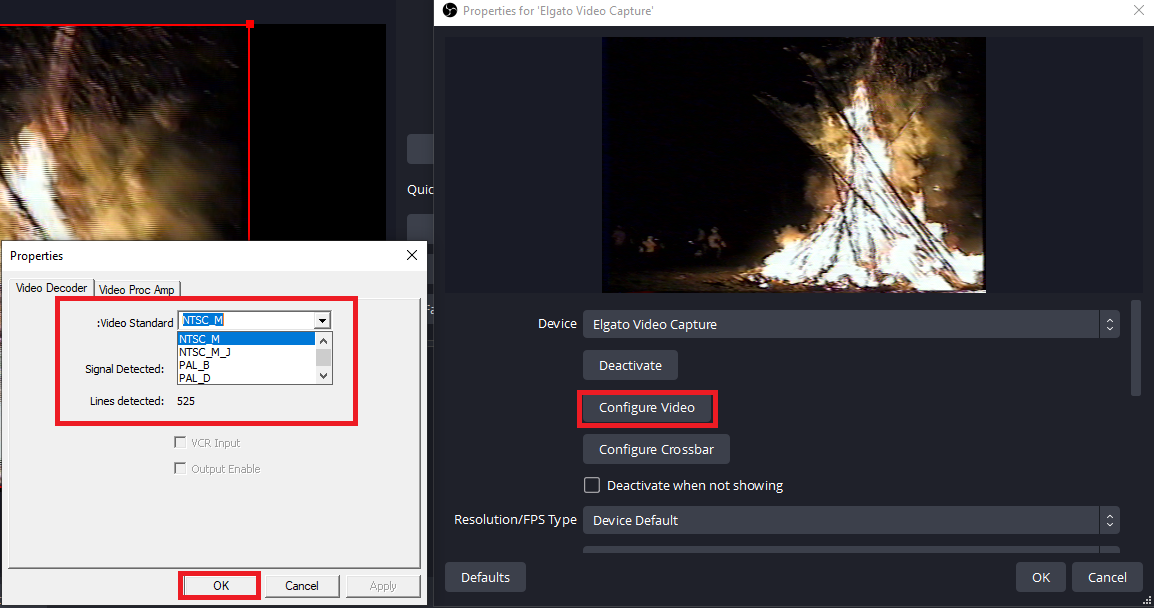

Konfiguruj wideo
Configure Video can be usedz Elgato Video Capture do zmianyVideo Standard
Konfiguruj Crossbar
Configure Crossbar to unusedz naszymi urządzeniami.
Typ rozdzielczości/FPS
Jest to używane do przełączania między automatyczną a niestandardową rozdzielczością i szybkością klatek. Zazwyczaj możesz zostawić to na Device Default(Ustawienie domyślne urządzenia). Więcej informacji w #Troubleshooting.
Zakres kolorów
Pełny i Częściowy odnoszą się do rozszerzenia zakresu. Nieprawidłowe ustawienie może spowodować, że wideo będzie wyglądać na nadmiernie kontrastowe lub znikome. Jeśli przechwytasz wideo z komputera, może być konieczne ustawienie go na Pełny. Jeśli przechwytasz z konsoli, ogólnie zalecane jest Default(Domyślne) lub Partial (Częściowy).
Buforowanie
Pozostaw Buforowanie ustawione na Disable(Wyłącz).

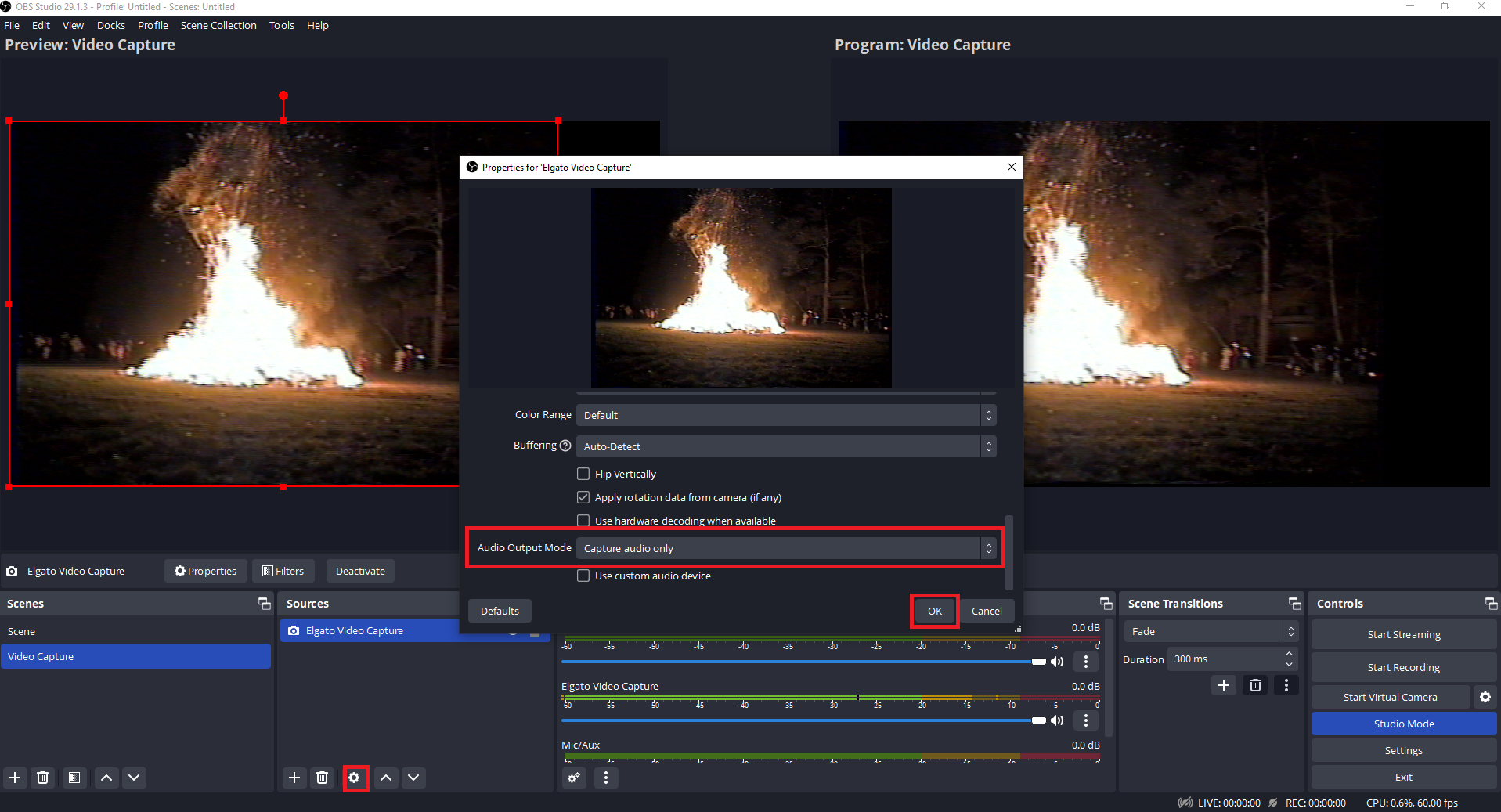

Tryb wyjścia audio
Ogólnie zalecamy ustawienie tego na Przechwytuj tylko audio. Jeśli chcesz słuchać audio pochodzącego z Elgato Video Capture, sugerujemy użycie funkcji Audio Monitoring OBS Studio.
Możesz jednak również użyć opcji Output Desktop Audio (Wave Out)(Wyjście audio pulpitu (Wave Out)) lub Output Desktop Audio (DirectSound)(Wyjście audio pulpitu (DirectSound)). Pamiętaj, że audio, które słyszą Twoi widzowie, będzie teraz pochodzić z Twojej ścieżki Desktop Audio, a nie z kanału audio Elgato Video Capturesamego w sobie.

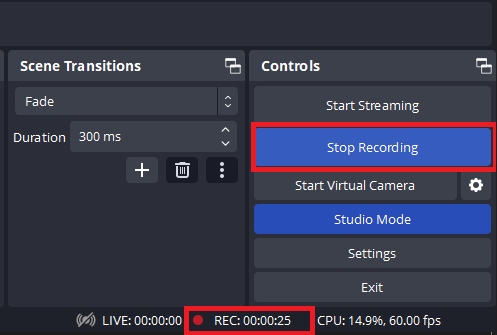

Rozpocznij/Zatrzymaj nagrywanie
Dostosowywanie sceny
Podgląd OBS Studioprzedstawia to, co widzi widz. To się nazywa Canvas(Kanwa) i możesz przesuwać, obracać, skalować, przycinać i rozciągać różne obiekty w scenie. Ten obszar można również zmieniać na żywo podczas nagrywania lub streamowania. Możesz dodawać lub usuwać obiekty, a także przesuwać lub skalować je podczas nagrywania lub streamowania, a te zmiany będą widoczne w nagranym pliku lub będą widoczne dla widzów streamingu.
Transformacja
Przesuwanie
Aby przesunąć obiekt w scenie, możesz najechać na niego w podglądzie lub wybrać go z listy Sources. Następnie przeciągnij go w podglądzie.
Skalowanie
Jeśli nie chcesz, aby Elgato Video Capturezajmowało cały ekran, możesz chwycić jeden z rogów i przeciągnąć go w stronę środka, aby go zmniejszyć.
Kadrowanie
W przypadku sygnału 4:3 lub bez szerokiego ekranu możesz przytrzymać klawisz ALTi przeciągnąć bok, aby przyciąć wideo z Elgato Video Capture. Zobaczysz zieloną granicę w miejscu, gdzie nastąpiło kadrowanie.
Aby uzyskać dostęp do bardziej zaawansowanych kontrolek, możesz kliknąć prawym przyciskiem myszy na źródle Elgato Video Capture, a następnie przejść do opcji Transform, Edit Transform. Jest to przydatne do wprowadzania określonych wartości.
Ogólne ustawienia OBS Studio
Aby szybko rozpocząć konfigurację OBS Studio, możesz spróbować skorzystać z Auto-Configuration Wizard. Ten Kreator można znaleźć w menu Tools.
Kreator będzie konfigurować OBS Studiona podstawie różnych szczegółów dotyczących Twojego komputera, takich jak rozdzielczość monitora, wydajność systemu i szybkość internetu. To dobra opcja dla początkujących.
W OBS Studiodostępnych jest wiele opcji, ale nie wszystkie dotyczą podstawowego użytkownika Elgato Video Capture. Dlatego skupimy się na podstawach. Przede wszystkim musimy upewnić się, że oprogramowanie będzie działać przy odpowiedniej rozdzielczości i częstotliwości klatek.
Wideo
Możesz to zrobić, przechodząc do Plik> Ustawienia. Następnie przejdź do karty Wideo. Jeśli Asystent automatycznej konfiguracjijeszcze tego nie zmienił, zwykle chcesz ustawić Rozdzielczość bazową (Canvas)na 1920x1080. Jest to rozdzielczość Twojego Canvaslub obszaru roboczego z warstwami i nakładkami.
Następną opcją jest Rozdzielczość wyjściowa (skalowana), która ostatecznie jest zapisywana na dysku komputera lub wysyłana do usługi streamingu. Jeśli masz wolniejsze połączenie internetowe lub słabszy komputer, możesz obniżyć Rozdzielczość wyjściową (skalowaną)na przykład do 1280x720. Zmniejszy to wpływ na wydajność streamingu i może również poprawić postrzeganą jakość, jeśli Twoja przepustowość była zbyt niska dla streamingu 1080p.
Następnie chcesz wybrać częstotliwość klatek lub FPS Twojego streamu lub nagrania. Zwykle chcesz mieć to ustawione na 60, ale jeśli chcesz zmniejszyć wpływ na wydajność streamingu lub streamujesz wolniejsze gry, można to również ustawić na 30.
Audio
Ogólne
W menu Audiow Ustawieniach należy upewnić się, że Sample Ratejest ustawiony na 48Khz. Nasze urządzenia Elgato Game Capturepracują natywnie na częstotliwości 48Khz. Ustawienie tego na 44.1Khz może powodować zacinanie się dźwięku, dryft dźwięku w czasie lub inne anomalie.
Nasze urządzenia przechwytują dźwięk w trybie Stereo i nie obsługują dźwięku przestrzennego. Ustaw Kanałyna Stereo.
Urządzenia
W sekcji Urządzeniamożesz przypisać dodatkowe źródła audio do użytku w transmisji lub nagraniu.
Audio pulpituodnosi się do dźwięku wychodzącego z Twojego systemu. Domyślnebędzie próbować użyć tego samego urządzenia, które ustawiłeś dla swojego komputera. Ale jeśli masz określoną konfigurację, którą chcesz zablokować za każdym razem, gdy używasz OBS Studio, możesz określić konkretne urządzenie.
Mikrofon/Audio pomocniczejest przeznaczone do dodawania dodatkowych źródeł wejścia audio. Mogą to być mikrofony USB, wejścia liniowe lub inne wejścia z pulpitów miksera.
Zaawansowane
Jeśli chcesz słyszeć dźwięk z Twojej karty lub innych wejść sprzętowych, upewnij się, że wybierasz urządzenie, przez które chciałbyś słyszeć ten dźwięk. Generalnie byłoby to to samo urządzenie co Audio pulpitu.
Uwaga: Gdy Audio pulpitui Urządzenie monitoringusą takie same, dźwięk monitorowany w OBS Studio będzie odtwarzany przez kanał Audio pulpitui będzie transmitowany do widzów.
Dane wyjściowe
Karta Dane wyjściowe to miejsce, w którym kontrolujesz typ pliku, który będzie wyjściowy, rozmiar pliku i miejsce jego zapisania. Zaleca się pozostawienie Trybu wyjściowego ustawionego na Prostyna początek.
Przepustowość wideo
Jeśli używasz OBS Studiogłównie do streamingu, będziesz chciał ustawić Przepustowość wideona poziom dobrze dostosowany do prędkości przesyłania danych w Internecie. Dobrą zasadą jest ustawienie tego na 80% twojej przepustowości przesyłania. Jeśli miałbyś 5000Kbps lub 5Mbps jako prędkość przesyłania, ustawienie tej wartości na 4000Kbps byłoby dobrym punktem wyjścia.
Oficjalna maksymalna przepustowość Twitch to 6Mbps lub 6000Kbps.
Więcej informacji i zalecanych ustawień: https://stream.twitch.tv/encoding/
Zalecana przepustowość YouTube dla 1080p 60fps wynosi od 4,5Mbps/4500Kbps do 9Mbps/9000Kbps
Więcej informacji i zalecanych ustawień: https://support.google.com/youtube/answer/2853702
Koder
Opcja Koder odnosi się do tego, która część twojego systemu będzie wykonywać pracę kompresji wideo do streamingu lub nagrywania.
Oprogramowanie (x264)będzie używać procesora twojego systemu i na ogół będzie miało większy wpływ na wydajność komputera, ale może skutkować wyższą jakością.
Sprzęt (NVENC)będzie używać karty graficznej Nvidia twojego systemu i na ogół będzie miało mniejszy wpływ na wydajność komputera, ale może skutkować niższą jakością w zależności od wieku karty graficznej. Nowsze karty graficzne Nvidia, takie jak architektura 20 Series (Turing)lub 30 Series (Ampere), mogą uzyskać jakość bardzo podobną do Software (x264).
Więcej informacji na temat NVENC firmy Nvidia: https://www.nvidia.com/en-us/geforce/guides/broadcasting-guide/
Sprawdź, czy twoja karta obsługuje kodowanie sprzętowe i jakie możliwości posiada tutaj: https://developer.nvidia.com/video-encode-and-decode-gpu-support-matrix-new
Sprzęt (VCE)będzie używać karty graficznej AMD twojego systemu i, podobnie jak NVENC, będzie miało mniejszy wpływ na wydajność podczas streamingu, chociaż jakość może być zagrożona.
Więcej informacji na temat VCE firmy AMD: https://en.wikipedia.org/wiki/Video_Coding_Engine
Przepustowość audio
Ta opcja kontroluje przepustowość, a zatem jakość audio twojego streamu. Od 128Kbps do 160Kbps to dobre miejsce na początek.
Rozwiązywanie problemów
Brak audio
Jeśli z jakiegoś powodu wskaźnik audio dla Elgato Video Captureprzestał się poruszać, możesz spróbować dezaktywować/ponownie aktywowaćElgato Video Capturepoprzez ustawienia źródła, lub odłączyć i ponownie podłączyć USBurządzenia.
Jeśli ponownie uruchomisz system Windows, możliwe jest, że będziesz musiał usunąćAnalog Audio In (Elgato Video Capture)ponownie poprzez Menedżer urządzeń Windows, aby to zadziałało.
Jeśli potrzebujesz pomocy, możesz skontaktować się z nami poprzez widżet po prawej stronie.
