Ten przewodnik obejmuje sposób podłączenia kamery internetowej, kamery cyfrowej, kamery sportowej lub innej kamery typu all-in-one do Elgato Prompter za pomocą uniwersalnej płytki tylnej Shroud.
Aby wykonać czynności opisane w tym przewodniku, będą Ci potrzebne następujące przedmioty:
- Kamera, taka jak kamera internetowa, kamera cyfrowa, kamera sportowa lub kamera all-in-one z obiektywem niewymiennym.
- Jeśli używasz aparatu DSLR lub bezlustrerkowego z wymiennym obiektywem, zapoznaj się z przewodnikiem konfiguracji aparatu DSLR/Bezlustrerkowego.
- Uniwersalna płytka tylna Shroud zawarta w zestawie Prompter
- Uchwyt L kamery zawarty w zestawie Prompter
- Uchwyt ze śrubą ¼" do montażu Prompter
Film instruktażowy
Konfiguracja Elgato Prompter

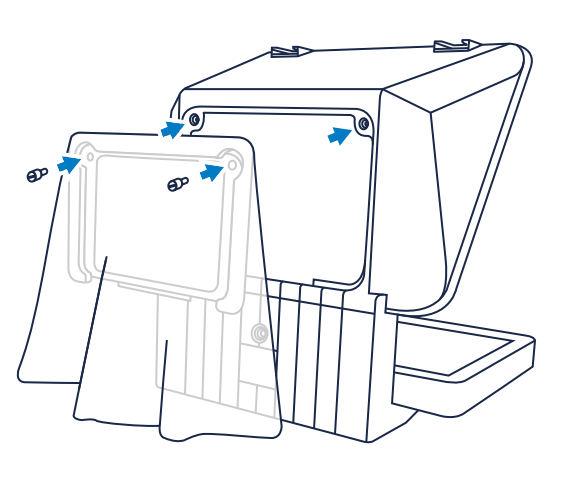

1) Umieść uniwersalną płytę tylną Shroud w tylnej części Prompter. U dołu otworu znajduje się zakładka ułatwiająca prowadzenie płyty. Zabezpiecz uniwersalną płytę tylną Shroud za pomocą dwóch nakrętek motylkowych.

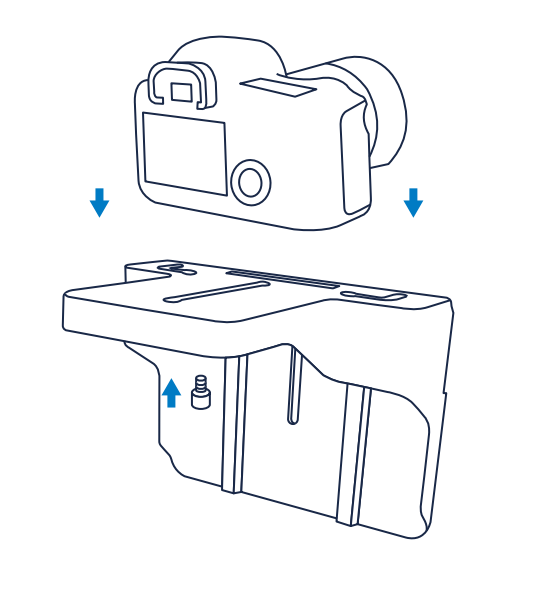

2) Przytwierdź kamerę do uchwytu L kamery za pomocą podanej nakrętki motylkowej. Nie dokręcaj jej w pełni.
UWAGA: Kamera musi być wyposażona w gwintem ¼" do montażu na uchwycie L kamery.

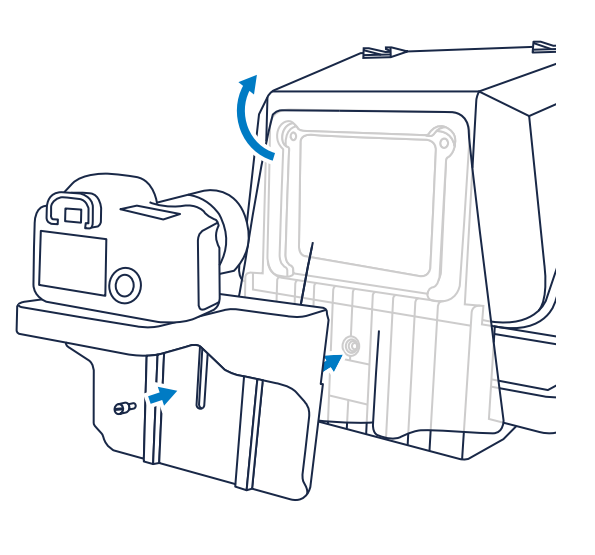

3) Po podniesieniu osłony w celu uzyskania dostępu, przymocuj uchwyt L kamery do Prompter za pomocą podanej nakrętki motylkowej. Nie dokręcaj jej w pełni. Załóż osłonę na kamerę.

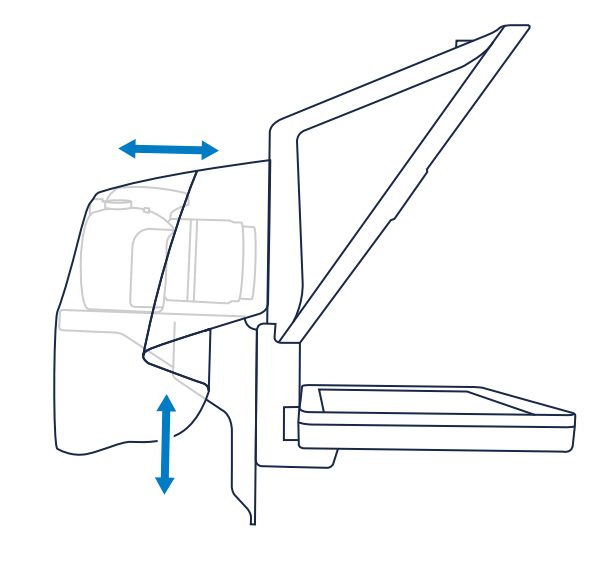

4) Podnieś uchwyt L kamery tak, aby obiektyw kamery był wyśrodkowany w otworze Prompter. Po wyśrodkowaniu w pełni dokręć uchwyt L kamery do Prompter.

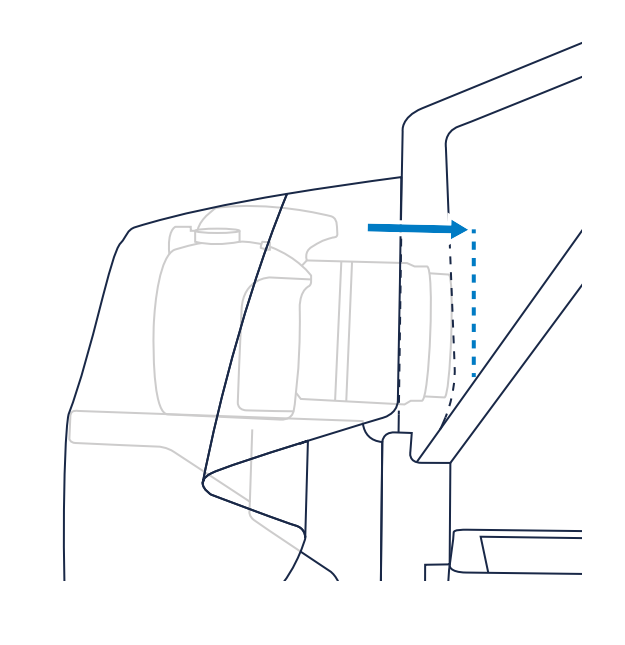

5) Przesuń kamerę jak najbliżej do przodu bez dotykania szkła na Prompter.
UWAGA: Niektóre kamery mają obiektywy, które mogą się wysuwać podczas przybliżania. Upewnij się, że obiektyw kamery nie będzie dotykać szkła Prompter, aby uniknąć możliwych uszkodzeń podczas użytkowania.

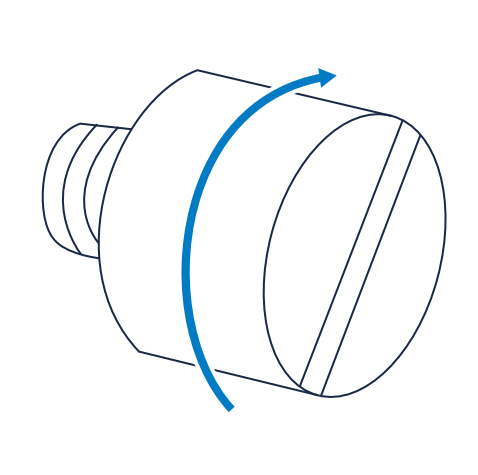

6) Po prawidłowym umieszczeniu kamery w pełni dokręć nakrętkę motylkową, aby zabezpieczyć kamerę na uchwycie L kamery.

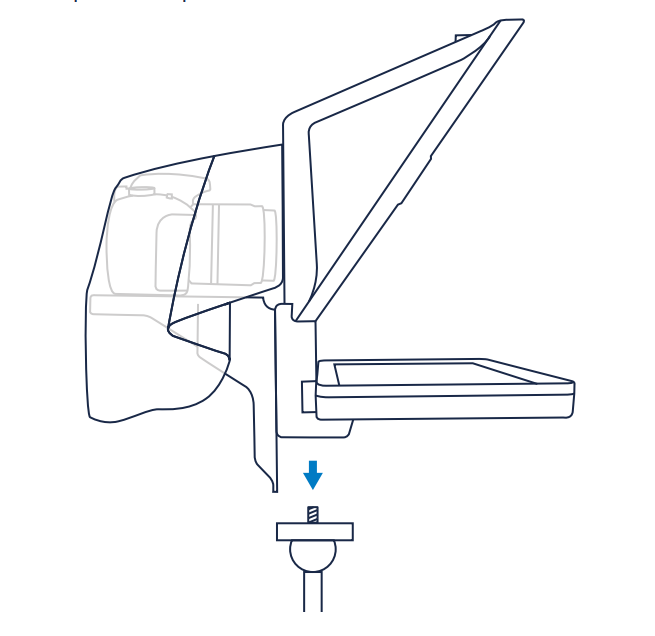

7) Po zamontowaniu kamery do Prompter, zamontuj sam Prompter. Użyj środkowego uchwytu ¼" na Prompter i przymocuj go do stojaka lub innego uchwytu.

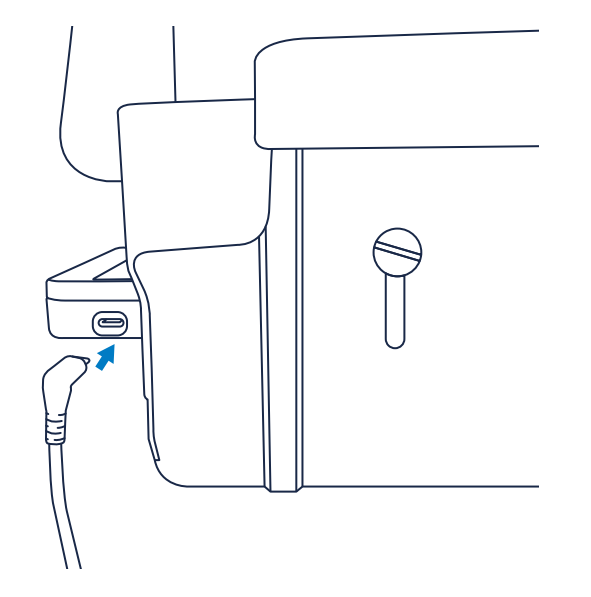

8) Weź kabel USB dołączony do Prompter i podłącz wtyczkę USB-C pod kątem prostym do Prompter tak, aby była skierowana w dół.

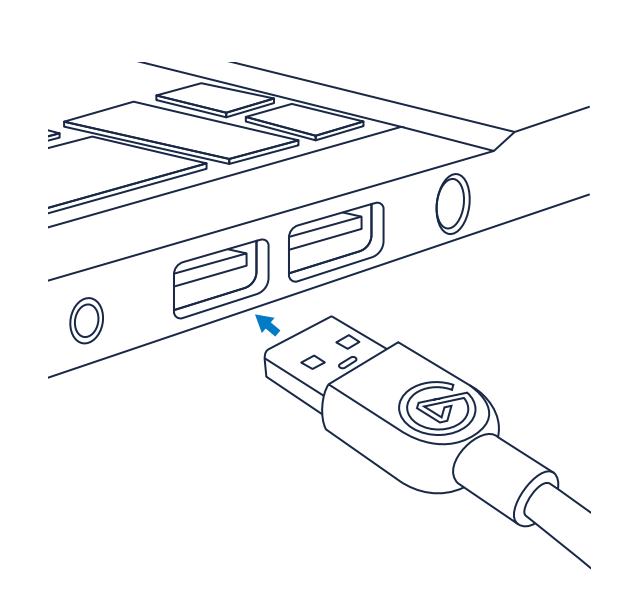

9) Podłącz drugi koniec tego kabla do dostępnego portu USB 3.0 na komputerze

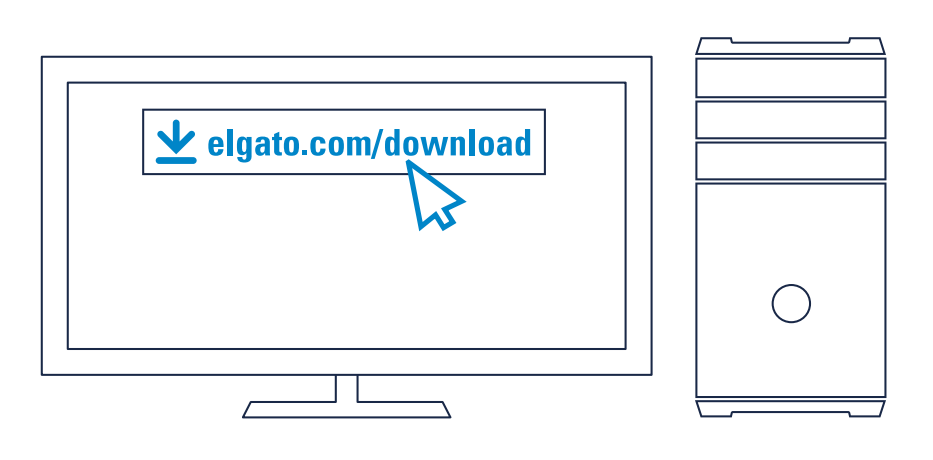

10) Odwiedź witrynę http://elgato.com/downloads, aby pobrać oprogramowanie Elgato Camera Hub dla systemów Windows i Mac.
