Ten przewodnik zawiera informacje na temat konfiguracji USB Hub for Stream Deck + po raz pierwszy.
Wymagania
- Śrubokręt Phillips
- Stream Deck +
- USB Hub for Stream Deck +
- Zewnętrzny zasilacz USB-C
- Minimalna moc wyjściowa 100 watów
- PD (Power Delivery) 3.0
Aby uzyskać więcej informacji na temat zasilaczy PD, kliknij tutaj.
Kroki konfiguracji

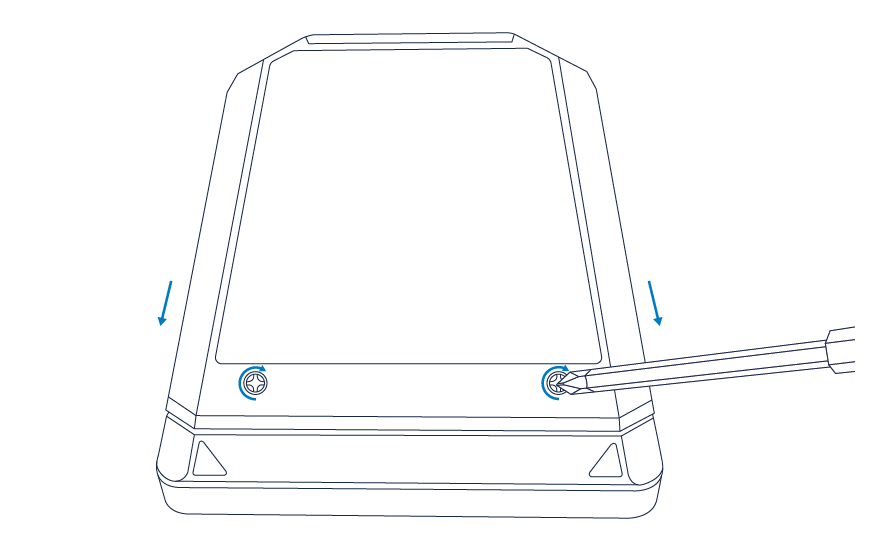

1) Użyj śrubokrętu Phillips (nie dołączony) do poluzowania dwóch śrub i zdjęcia podstawki z Stream Deck +.

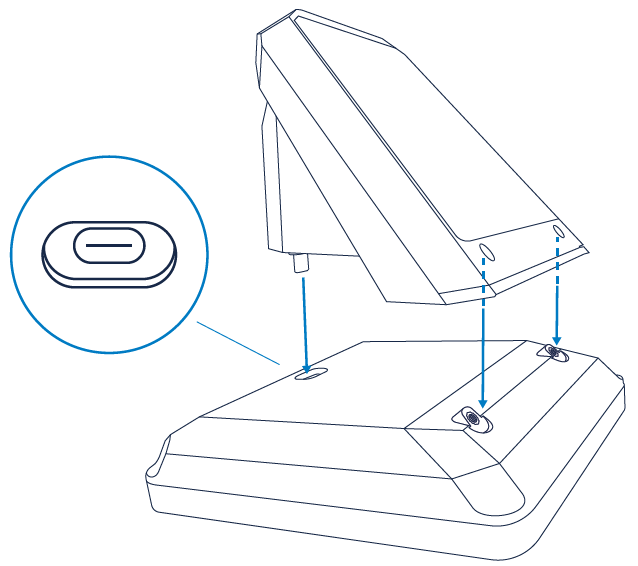

2) Wyrównaj wtyk USB-C doku z portem USB-C na Stream Deck + i ostrożnie włóż.

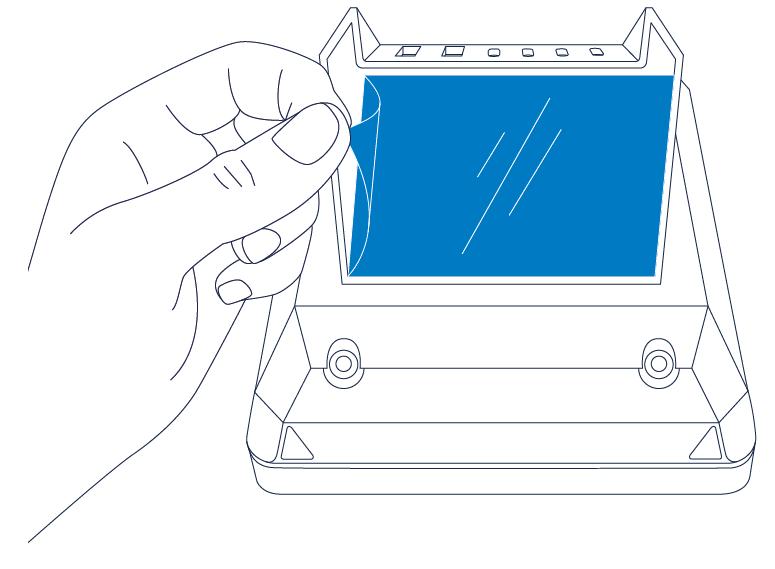

3) Usuń folię ochronną z podkładki lepkiej i naciśnij podstawkę na hub USB. Upewnij się, że hub jest wyrównany z Stream Deck +. Ponownie przymocuj.

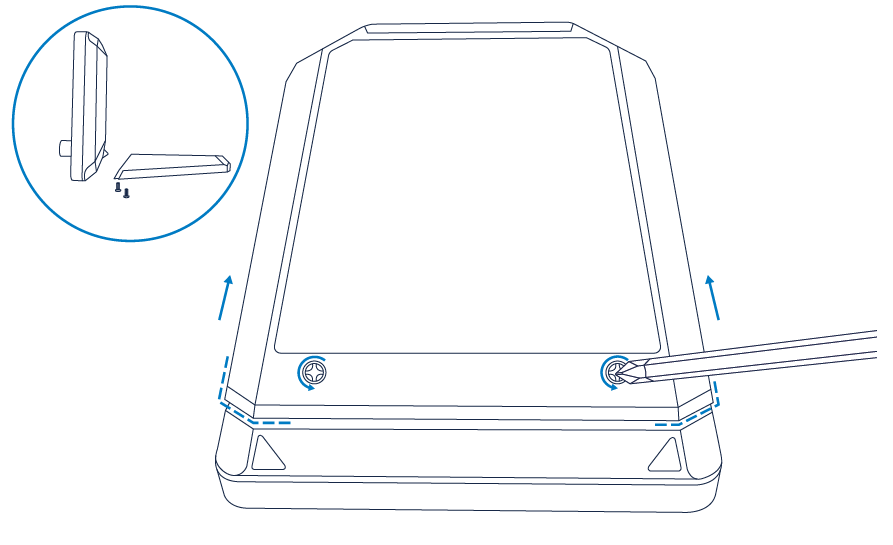

4) Ponownie przymocuj podstawkę do Stream Deck +.

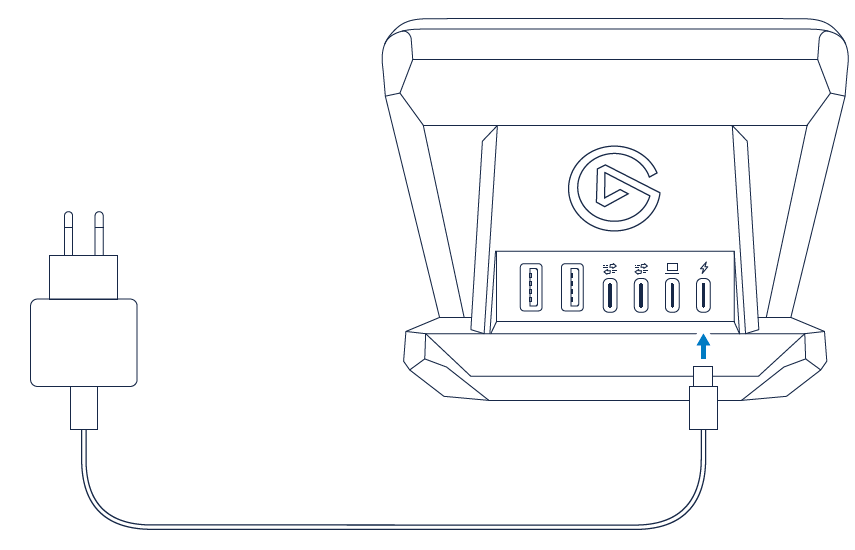

5) Podłącz zewnętrzny zasilacz USB-C (nie dołączony) do portu po prawej stronie. Wymagana jest minimalna moc wyjściowa 100 watów i PD (Power Delivery) 3.0.

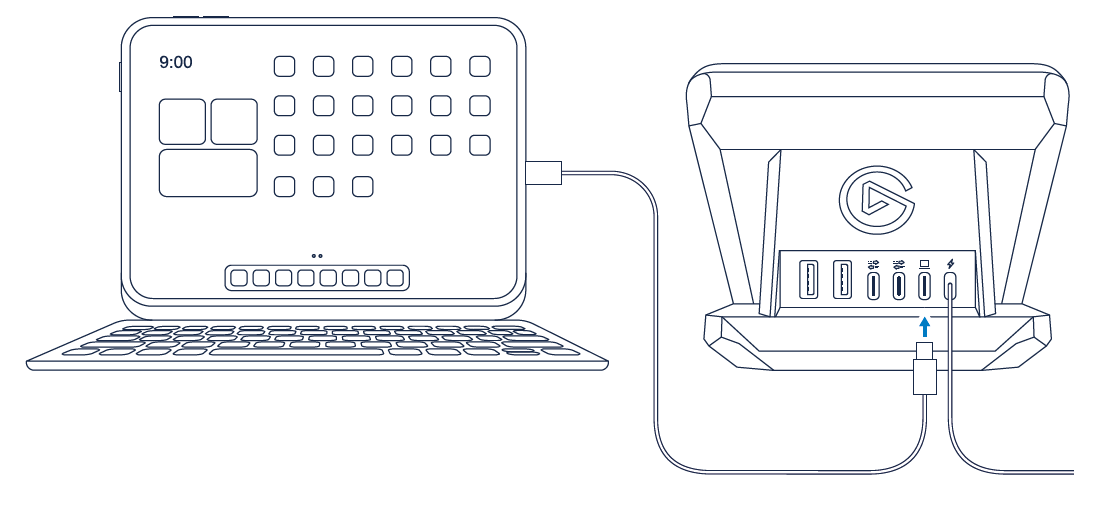

6) Podłącz komputer lub tablet do drugiego portu od prawej. Urządzenie będzie ładowane za pośrednictwem Power Delivery podczas wymiany danych z hubem za pośrednictwem jednego kabla.
Używaj wyłącznie dostarczonego kabla. Do niezawodnej pracy hubu wymagane jest połączenie USB 3.2.
Pamiętaj, że z 100 watów dostarczonych przez zasilacz, 65 watów dostępne jest dla Power Delivery, podczas gdy reszta jest rozdzielona na porty USB.

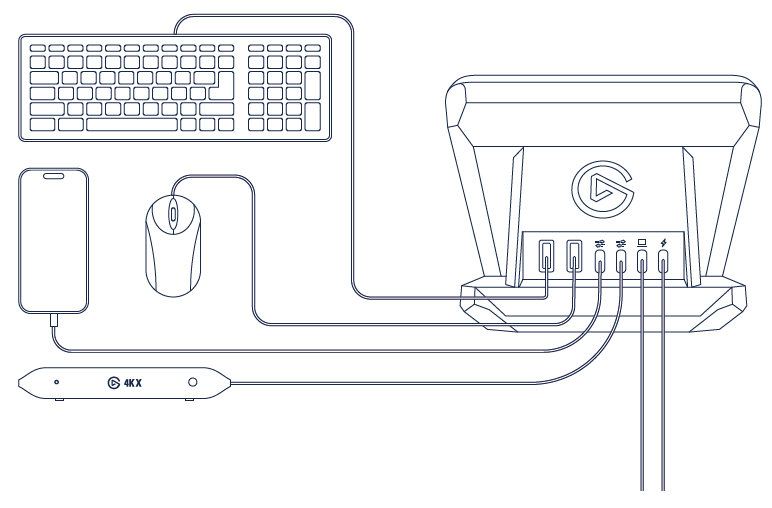

7) Podłącz do czterech urządzeń do portów Type-A i Type-C.
Pamiętaj, że łączna prędkość pobierania dwóch portów Type-A i dwóch portów Type-C wynosi 5 Gb/s. Wszystkie porty obsługują USB do 3.2 GEN 1.

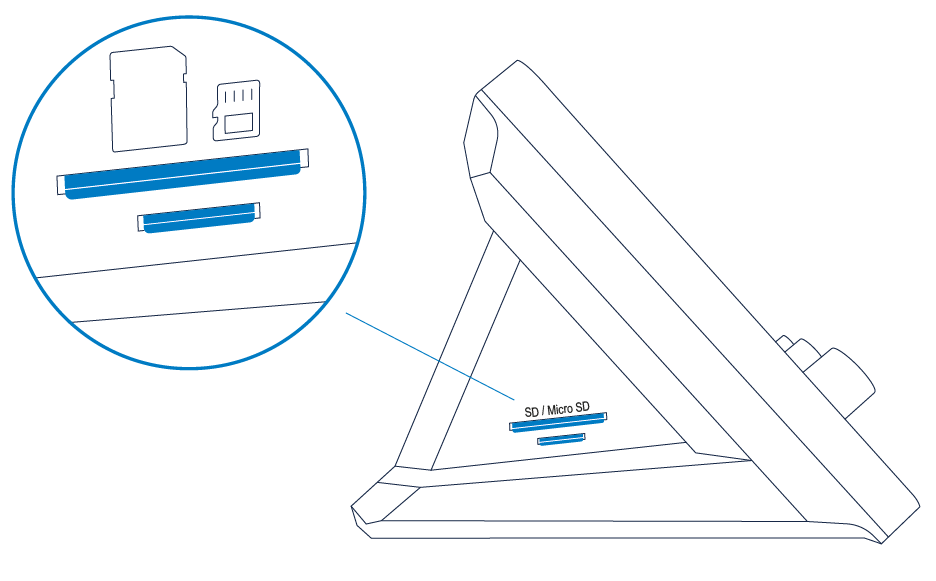

8) Czytnik/zapis kart obsługuje karty SD i MicroSD oraz CompactFlash. Szczegóły znajdują się w specyfikacjach technicznych.
