Poniższy artykuł dotyczy produktu, który ma status Legacy (EOL). Z tego powodu poniższe informacje mogą nie odpowiadać temu, co jest możliwe w przypadku obecnego sprzętu i oprogramowania Elgato. |
Ten przewodnik objaśnia, jak skonfigurować funkcję Multiview Cam Link Pro.
Konfiguracja funkcji Multiview odbywa się przy użyciu 4K Capture Utility lub Stream Deck.
Sekcje
Konfiguracja za pomocą 4K Capture Utility
Konfiguracja za pomocą Stream Deck
Multiview to unikalna funkcja Cam Link Pro. Umożliwia przypisanie wszystkich czterech wejść HDMI w różnych układach, a następnie wysłanie ich do oprogramowania, które tradycyjnie akceptuje tylko jedno wejście wideo — na przykład aplikacji do wideokonferencji, takich jak Zoom, Slack lub Teams.
Multiview można skonfigurować w różnych układach:
Pełny ekran
Obraz w obrazie
Obok siebie
Potrójny
Czwórka
Konfiguracja Multiview za pomocą 4K Capture Utility
Wymagania systemowe:
- Cam Link Prozainstalowany na komputerze stacjonarnym
- Zainstalowana wersja 4K Capture Utility 1.7.4 lub nowsza

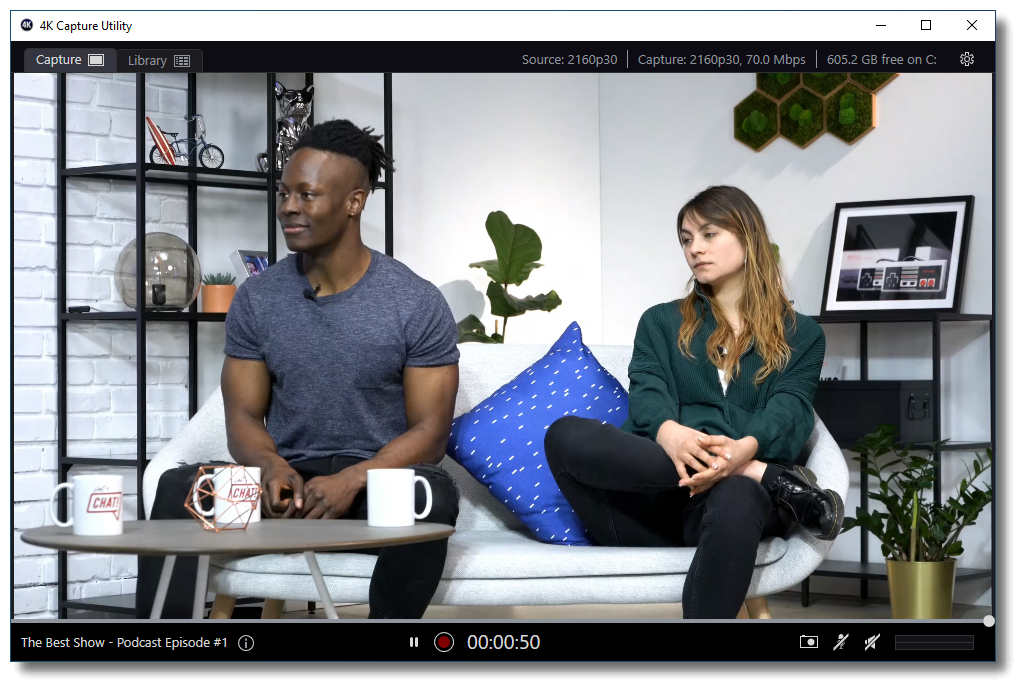

1) Otwórz 4K Capture Utility
2) Otwórz ustawienia w prawym górnym rogu

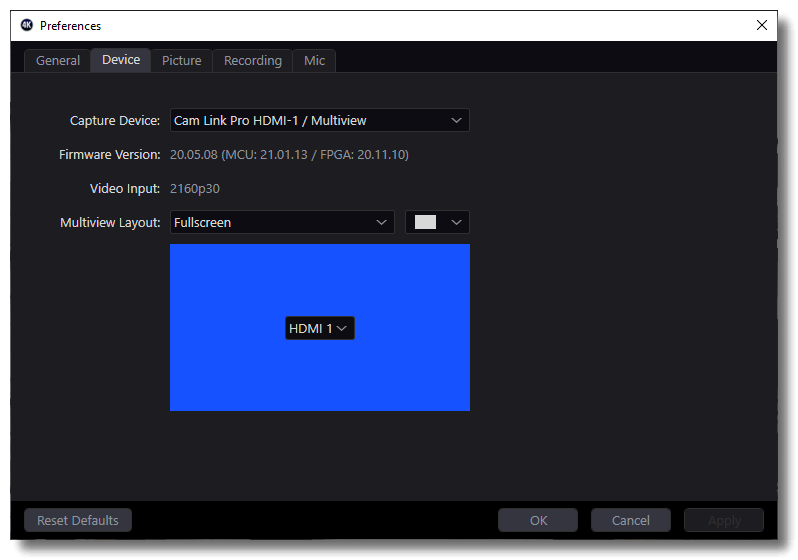

3) Przejdź do karty Urządzenie
4) Z menu rozwijanego Urządzenie wybierz Cam Link Pro HDMI 1 / Multiview
Menu rozwijane układu Multiview służy do wyboru aktywnego układu Multiview.
Dowiedz się więcej o różnych układach Multiview tutaj.
Po wybraniu układu pozycję wejść w układzie można zmienić za pomocą tego menu rozwijanego.
Następnie, używając menu rozwijanego wejścia, wybierz, które wejście HDMI jest przypisane do Multiview
Podczas korzystania z Multiview dźwięk z tylko jednego z wejść HDMI jest przechwytywany i istnieje pewna subtelność co do tego, które wejście to jest. Sposób przechwytywania dźwięku wyjaśniono w tej części przewodnika.
Zmianę układów można wykonywać, gdy Cam Link Projest otwarty w innym oprogramowaniu.
Na przykład, gdy używasz Cam Link Prow Zoom, 4K Capture Utility może być otwarte w menu ustawień, aby kontrolować układy i wejścia w czasie rzeczywistym.
Multiview i dźwięk
Dźwięk będzie zawsze przechwytywany z wejścia, które jest najbardziej na lewo i na górze.
Na przykład, w tym układzie Obrazu w obrazie, dźwięk z HDMI 3 będzie przechwytywany.
W tym układzie Obrazu w obrazie dźwięk z HDMI 1 będzie przechwytywany.
W tym układzie Potrójnym dźwięk z HDMI 1 będzie przechwytywany.
W tym układzie Czwórka dźwięk z HDMI 4 będzie przechwytywany.
Konfiguracja Multiview za pomocą Stream Deck
Wymagania
- Cam Link Prozainstalowany na komputerze stacjonarnym
- Urządzenie Stream Deck lub Stream Deck Mobile
- Zainstalowana wersja Stream Deck 4.9.4 lub nowsza
- Zainstalowana wersja 4K Capture Utility 1.7.4 lub nowsza

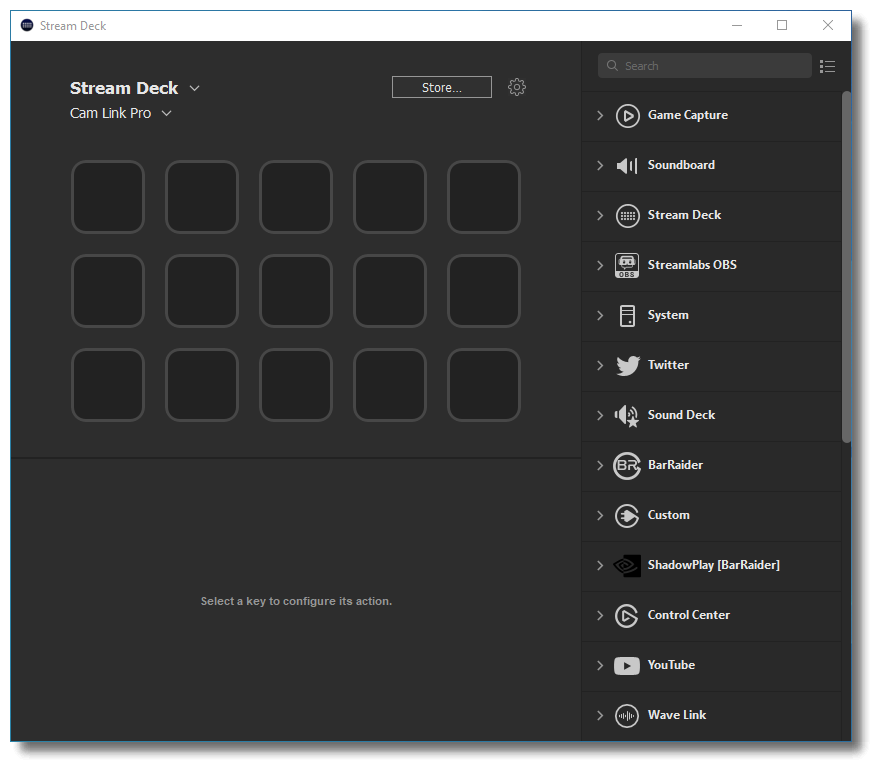

1) Otwórz oprogramowanie Stream Deck
2) Otwórz Sklep
3) Wyszukaj lub zlokalizuj wtyczkę Cam Link Pro, a następnie kliknij instalację
4) Po zainstalowaniu wtyczka Cam Link Prozawiera jedną akcję — Ustaw tryb Multiview.

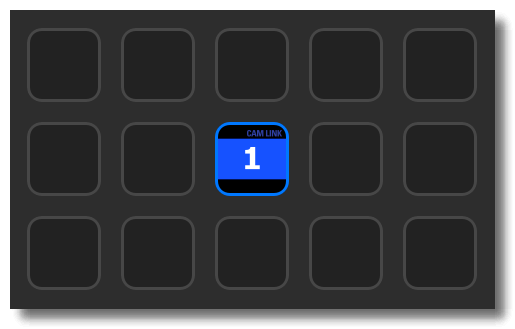

5) Przeciągnij funkcję Ustaw tryb Multiview na dostępny klawisz

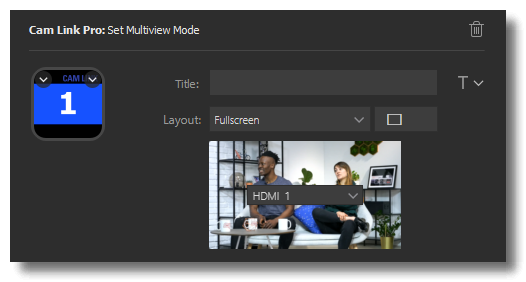

6) Kliknij na wypełniony klawisz, aby otworzyć Inspektor właściwości.

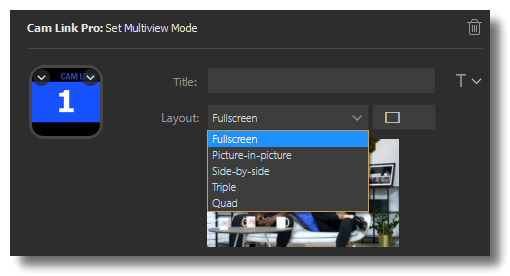

7) Kliknij na menu rozwijane Układ, aby wybrać jeden z dostępnych układów Multiview
W przypadku niektórych układów, takich jak Obok siebie, Obraz w obrazie i Potrójny, pozycję wejść można zmienić bezpośrednio w inspektorze właściwości.

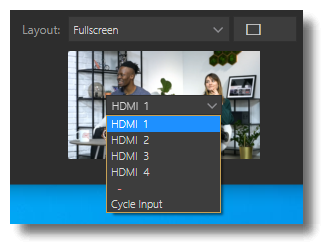

8) Po wybraniu układu i pozycji wejść użyj menu rozwijanych Wejście, aby przypisać wejście HDMI.
Teraz naciśnięcie klawisza zmieni Multiview na wybrany układ i przypisane wejścia.
Za pomocą Stream Deck i Multiview możesz skonfigurować wiele klawiszy, aby szybko przełączać się między różnymi układami i wejściami, lub użyć wieloakcji Stream Deck do wykonania zaprogramowanej sekwencji wielokamerowej.
