Neste guia, mostraremos como usar seu Elgato Video Capturecom OBS Studioe configurar o software para aproveitar ao máximo seu dispositivo para gravação ou transmissão.
O que é OBS Studio?
OBS Studio é uma ferramenta de transmissão e gravação gratuita e de código aberto com poderosos sistemas de sobreposição e controles de áudio. É possível transmitir para TwitchTV, YouTube, Mixer, Facebook, Twitter, RestreamIOe muito mais. Também pode gravar e transmitir ao mesmo tempo em diferentes configurações de qualidade, se desejado.
Você pode fazer o download da versão mais recente do OBS Studio aqui: https://obsproject.com
Versão atual deste guia: 29.1.3
O Driver de Captura de Vídeo para Windows pode ser baixado aqui.
Se o driver já foi instalado porque você usa o software Elgato Video Capture, não é necessário instalá-lo novamente.
Certifique-se de que Elgato Video Capturenão está conectado ao instalar o driver, ou desconecte e reconecte quando solicitado.
Importante:
Para tornar Elgato Video Capturevisível como um dispositivo de áudio no OBS Studio, você precisa desinstalar Analog Audio in (Elgato Video Capture)através do Windows Device Manager >Audio inputs and outputs
Passe o cursor sobre Analog Audio In (Elgato Video Capture), clique com o botão direito do mouse e selecione uninstall.

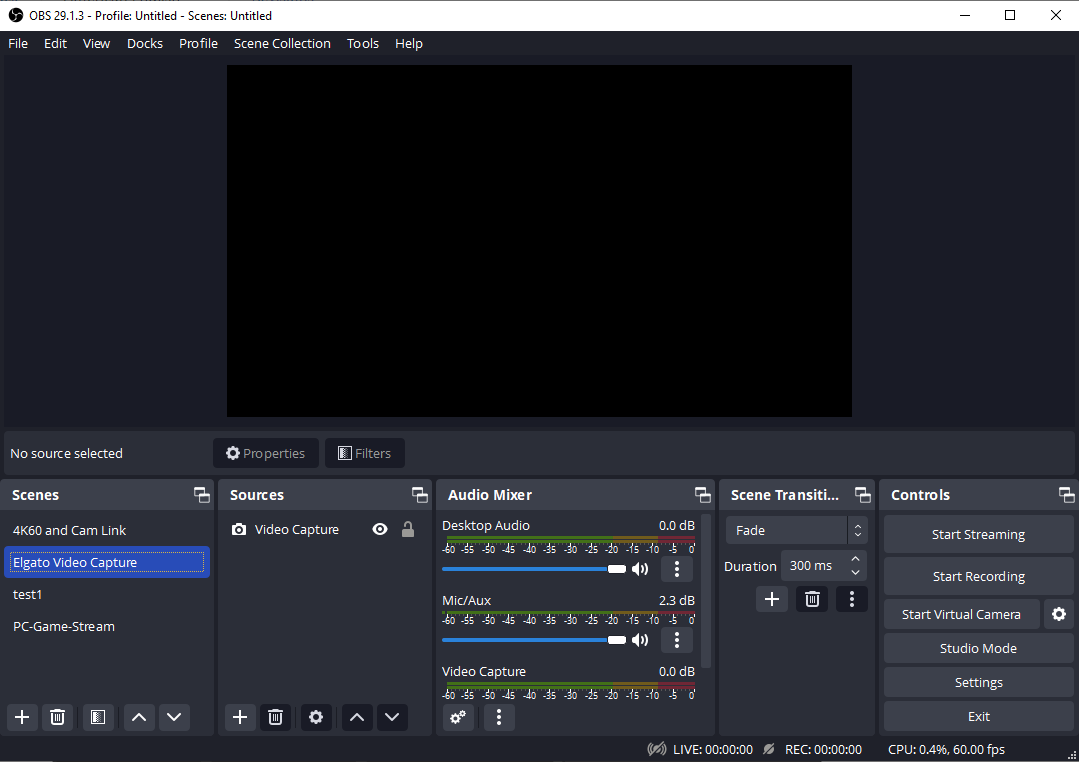

Iniciando com OBS Studio

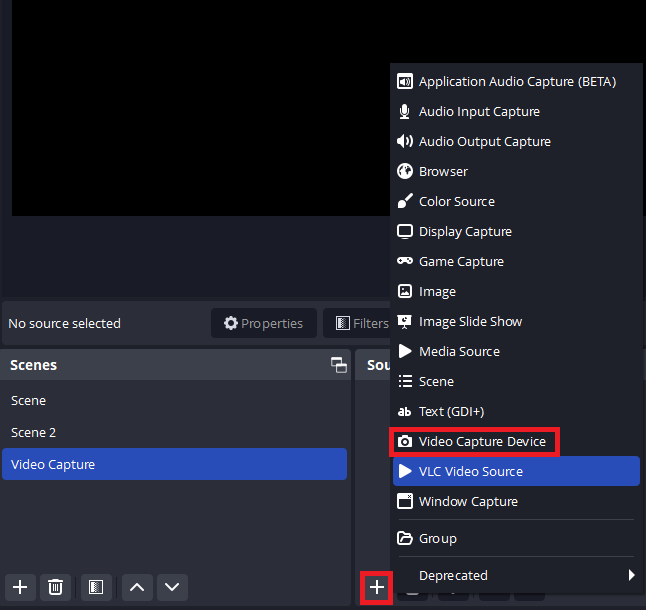

Depois que você tiver OBS Studioinstalado e aberto, vá para a metade inferior da janela do OBS Studio. Você deve encontrar uma coluna à esquerda chamada Scenese ao lado dela uma coluna chamada Sources. Abaixo da coluna Sources, clique no botão + abaixo. Em seguida, escolha Video Capture Device.
Uma nova janela pequena aparecerá pedindo como você deseja nomear a camada. Você é livre para nomeá-la como desejar, mas para este guia a chamaremos de 'Elgato Video Capture'. Clique em OK.
Uma nova janela maior com uma visualização aparecerá (visto abaixo). Ela está pedindo que você escolha o dispositivo de captura de uma lista e o configure. Na seleção de dispositivo, escolha "Elgato Video Capture".
Configurando seu Elgato Video Capture
Propriedades
Abaixo da seleção de dispositivo e visualização, você tem um conjunto de propriedades que pode alterar.

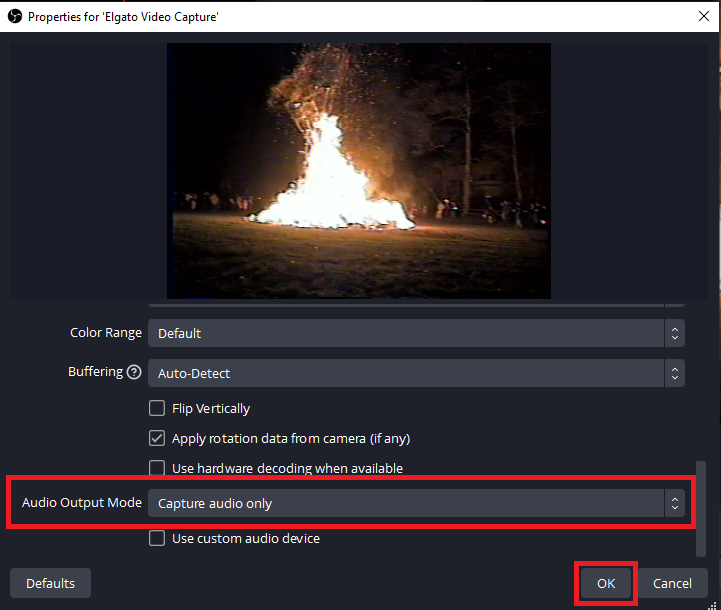

Modo de Saída de Áudio
Escolha/Deixe em Capture audio only
Desativar/Ativar
Esta função serve essencialmente para desligar o dispositivo do OBS Studioou ligá-lo. Isso pode ser útil se você estiver tendo problemas como forma de fazer uma reinicialização suave do dispositivo. Mais informações em #Troubleshooting.

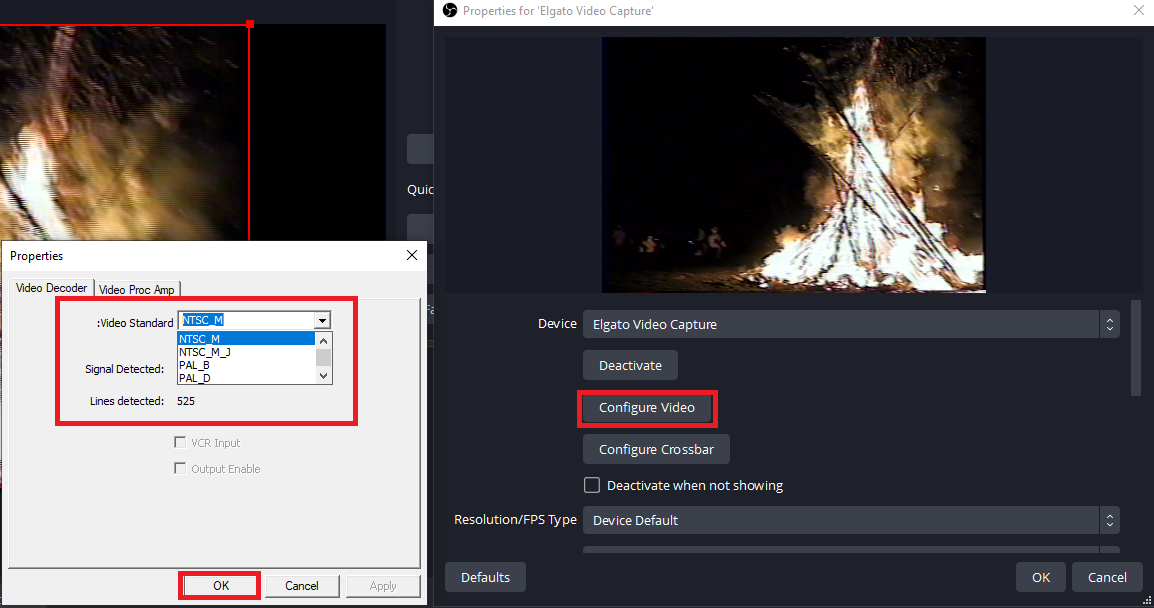

Configurar Vídeo
Configurar Vídeo pode ser usadocom Elgato Video Capturepara alterar o Padrão de Vídeo
Configurar Crossbar
Configurar Crossbar é não utilizadocom nossos dispositivos.
Tipo de Resolução/FPS
Isto é usado para alternar entre resoluções e taxas de quadros automáticas ou personalizadas. Você geralmente pode deixar isso em Device Default. Mais informações em #Troubleshooting.
Intervalo de Cores
Completo e Parcial referem-se à expansão do intervalo. Se isto estiver configurado incorretamente, seu vídeo pode parecer muito contrastado ou desbotado. Se você está capturando vídeo de um PC, isso pode precisar ser definido como Completo. Se você estiver capturando de um console, geralmente Padrãoou Parcialé recomendado.
Buffer
Deixe o Buffer definido como Desativar.

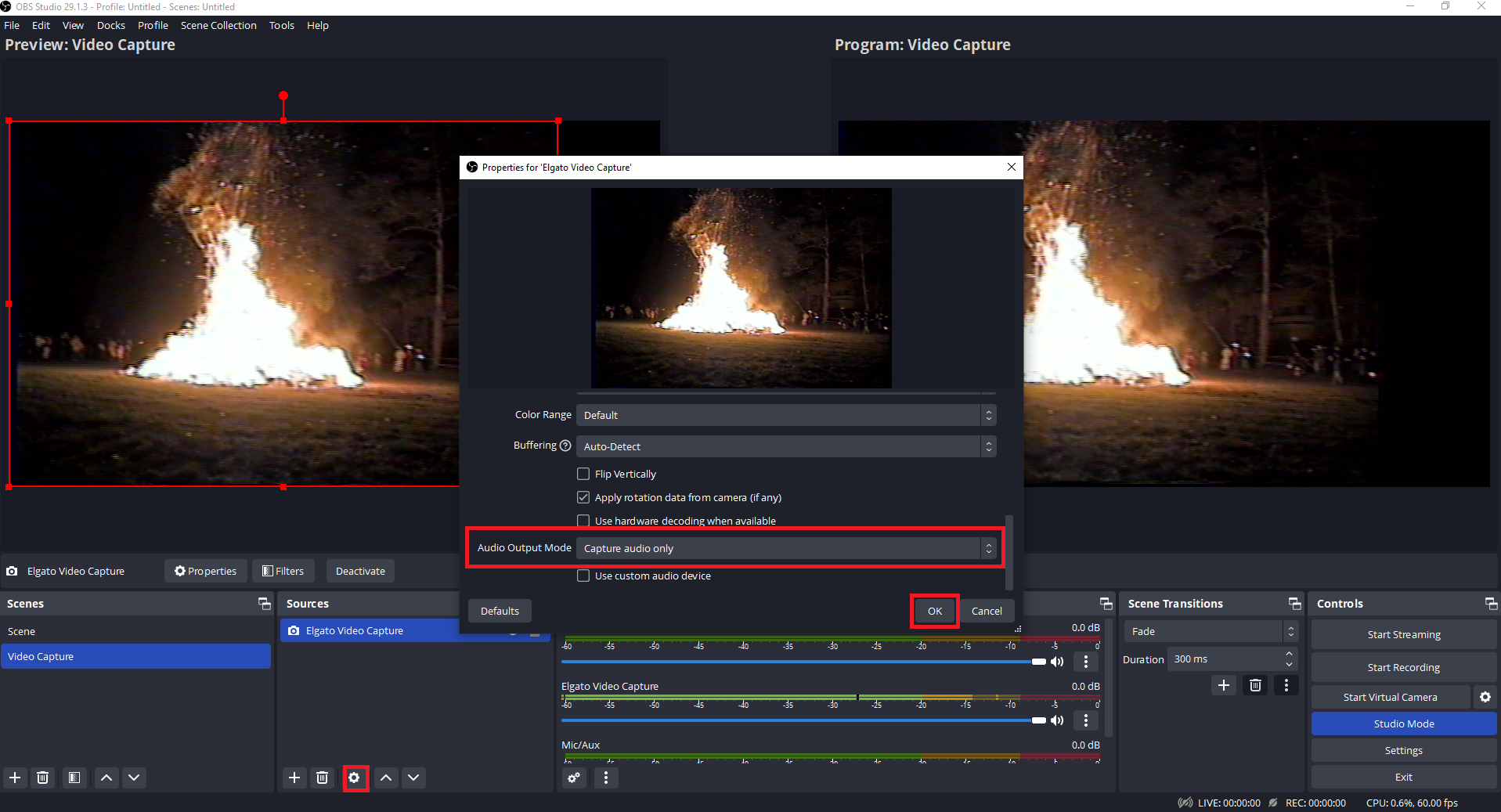

Modo de Saída de Áudio
Geralmente recomendamos definir isso como Capture audio only. Se você deseja ouvir áudio vindo do Elgato Video Capture, sugerimos usar o recurso Audio Monitoringdo OBS Studio.
No entanto, você também pode usar as opções Output Desktop Audio (Wave Out)ou Output Desktop Audio (DirectSound)para fazer isso. Tenha em mente que o áudio que seus espectadores ouvem virá da sua faixa de áudio da área de trabalho agora e não do próprio canal de áudio do Elgato Video Capture.

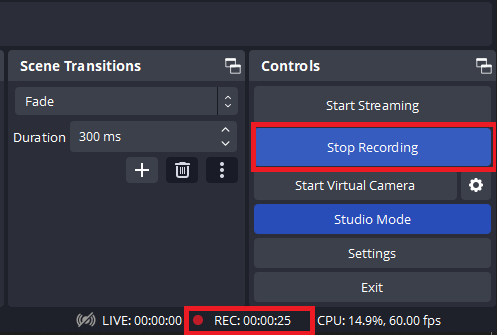

Iniciar/Parar Gravação
Ajustando a Cena
A visualização do OBS Studiorepresenta o que o espectador vê. Isto é chamado de Canvase você pode mover, girar, dimensionar, cortar e esticar diferentes objetos na cena. Esta área também pode ser alterada ao vivo durante a gravação ou transmissão. Você pode adicionar ou remover objetos, bem como movê-los ou dimensioná-los enquanto estiver gravando ou transmitindo, e essas alterações estarão em seu arquivo gravado ou aparecerão para seus espectadores de transmissão.
Transformar
Mover
Para mover um objeto em sua cena, você pode passar o mouse sobre ele na visualização ou selecioná-lo em sua lista de Fontes. Em seguida, arraste-o pela visualização.
Escala
Se você não desejasse que seu Elgato Video Captureocupasse toda a tela, você pode pegar um canto e arrastar em direção ao centro para torná-lo menor.
Cortar
Com um sinal 4:3 ou não widescreen, você pode manter a tecla ALTpressionada e arrastar um lado para cortar o vídeo do Elgato Video Capture. Você verá uma borda verde onde um corte foi realizado.
Para controles mais avançados, você pode clicar com o botão direito em sua fonte Elgato Video Capture, então ir para Transformar, Editar Transformação. Isso é útil para digitar valores específicos.
Configurações Gerais do OBS Studio
Para começar na configuração do OBS Studio, você pode tentar o Assistente de Configuração Automática. Este Assistente pode ser encontrado no menu Ferramentas.
Este assistente configurará o OBS Studiocom base em vários detalhes sobre seu computador, como resolução do monitor, desempenho do seu sistema e velocidade da internet. É uma boa opção para começar.
Há muitas opções dentro do OBS Studio, mas nem todas se aplicam ao básico de usar seu Elgato Video Capture. Portanto, nos focaremos o básico. Primeiro, precisamos garantir que o software esteja operando na resolução e taxa de fotogramas corretas.
Vídeo
Você pode fazer isso acessando Arquivo> Configurações. Em seguida, acesse a aba Vídeo. Se o Assistente de Configuração Automáticaainda não tiver alterado isso, você geralmente desejará configurar sua Resolução Base (Canvas)para 1920x1080. Esta é a resolução do seu Canvasou a área de trabalho com suas camadas e sobreposições.
A próxima opção para Resolução de Saída (Dimensionada)é o que é ultimately gravado no disco do seu computador ou enviado para o serviço de streaming. Se você estiver em uma conexão de internet mais lenta ou em um computador mais fraco, você pode reduzir a Resolução de Saída (Dimensionada)para 1280x720, por exemplo. Isso reduzirá o impacto de desempenho do streaming e também pode melhorar a qualidade percebida se sua taxa de bits foi muito baixa para streaming em 1080p.
Em seguida, você desejará escolher a taxa de fotogramas ou FPS do seu stream ou gravação. Normalmente você desejará ter isso definido para 60, mas se você estiver procurando reduzir o impacto de desempenho do streaming ou fazer streaming de jogos mais lentos, isso também pode ser definido para 30.
Áudio
Geral
No menu Áudiodentro de Configurações, você deve certificar-se de que Taxa de Amostragemestá definida como 48Khz. Nossos dispositivos Elgato Game Captureoperam nativamente em 48Khz. Definir isto como 44.1Khz pode causar distorção de áudio, desincronização de áudio ao longo do tempo ou outras anomalias.
Nossos dispositivos capturam áudio em Estéreo e não suportam som envolvente. Defina Canaiscomo Estéreo.
Dispositivos
Na seção Dispositivosvocê pode atribuir fontes de áudio adicionais para serem usadas em sua transmissão ou gravação.
Áudio do Desktoprefere-se ao som que sai do seu sistema. Padrãotentará usar o mesmo dispositivo que você configurou para seu computador. Mas se você tem uma configuração específica que deseja manter fixada sempre que usar OBS Studio, você pode especificar um dispositivo específico.
Mic/Áudio Auxiliaré para adicionar fontes adicionais de entrada de áudio. Podem ser microfones USB, entradas Line-In ou outras entradas de mesas de som.
Avançado
Se deseja ouvir áudio da sua placa ou de outras entradas de hardware, certifique-se de selecionar o dispositivo onde você gostaria de ouvir este áudio. Geralmente este seria o mesmo dispositivo que Áudio do Desktop.
Observação: Quando Áudio do Desktope Dispositivo de Monitoramentosão o mesmo, o áudio monitorado no OBS Studio será reproduzido através do canal Áudio do Desktope será transmitido para os espectadores.
Saída
A aba Saída é onde controlamos o tipo de arquivo que exportamos, o tamanho do arquivo e onde ele é salvo. Recomenda-se deixar o Modo de Saída configurado como Simplespara começar.
Taxa de Bits de Vídeo
Se você estiver usando OBS Studioprincipalmente para transmitir, convém configurar a Taxa de Bits de Vídeopara um nível bem dentro da velocidade de upload da sua Internet. Uma boa regra a seguir é configurar isso para 80% do seu upload. Se você tivesse 5000Kbps ou 5Mbps como sua velocidade de upload, configurar esse valor para 4000Kbps seria um bom ponto de partida.
A taxa de bits máxima oficial permitida pela Twitch é 6Mbps ou 6000Kbps.
Mais informações e configurações recomendadas: https://stream.twitch.tv/encoding/
A taxa de bits recomendada do Youtube para 1080p 60fps é entre 4.5Mbps/4500Kbps a 9Mbps/9000Kbps
Mais informações e configurações recomendadas: https://support.google.com/youtube/answer/2853702
Codificador
A opção Codificador refere-se à qual parte do seu sistema fará o trabalho de compactar seu vídeo para transmissão ou gravação.
Software (x264)usará o processador do seu sistema e geralmente terá um impacto maior no desempenho do computador, mas pode resultar em melhor qualidade.
Hardware (NVENC)usará a placa gráfica Nvidia do seu sistema e geralmente terá um impacto menor no desempenho do computador, mas pode resultar em menor qualidade dependendo da idade da sua placa gráfica. Placas gráficas Nvidia mais recentes, como a arquitetura 20 Series (Turing)ou 30 Series (Ampere), podem produzir qualidade muito semelhante à Software (x264).
Mais informações sobre NVENC da Nvidia: https://www.nvidia.com/en-us/geforce/guides/broadcasting-guide/
Descubra se sua placa suporta codificação de hardware e quais são suas capacidades aqui: https://developer.nvidia.com/video-encode-and-decode-gpu-support-matrix-new
Hardware (VCE)usará a placa gráfica AMD do seu sistema e, como NVENC, terá um impacto de desempenho menor ao transmitir, embora a qualidade possa ser afetada.
Mais informações sobre VCE da AMD: https://en.wikipedia.org/wiki/Video_Coding_Engine
Taxa de Bits de Áudio
Isso controla a taxa de bits e, portanto, a qualidade do áudio da sua transmissão. Entre 128Kbps a 160Kbps é um bom lugar para começar.
Solução de Problemas
Sem Áudio
Se por algum motivo você não estiver mais vendo o medidor de áudio se movendo para Elgato Video Capture, você pode tentar desativar/reativaro Elgato Video Captureatravés das configurações de Fonte, ou desconectar e reconectar a USBdo dispositivo.
Se você reiniciar o Windows, também é possível que você precise deletaro Analog Audio In (Elgato Video Capture)novamente através do Gerenciador de Dispositivos do Windowspara fazê-lo funcionar.
Se precisar de assistência, sinta-se à vontade para entrar em contato conosco através do widget à direita.
