Neste guia, mostraremos como usar seu Elgato Game Capture HD60 S+com OBS Studioe configurar o software para aproveitar ao máximo seu dispositivo para gravação ou transmissão. Embora este guia tenha sido escrito para OBS Studio, muitos dos passos são os mesmos para Streamlabs OBS.
O que é OBS Studio?
OBS Studio é uma ferramenta de transmissão e gravação gratuita e de código aberto com poderosos sistemas de sobreposição e controles de áudio. É possível transmitir para TwitchTV, YouTube, Mixer, Facebook, Twitter, RestreamIOe muito mais. Também é possível gravar e transmitir ao mesmo tempo com diferentes configurações de qualidade, se desejado.
Você pode fazer download da versão mais recente do OBS Studio aqui: https://obsproject.com/download
Versão atual conforme este guia: 25.0.8
Se você está interessado em aprender mais sobre OBS Studio e o que ele pode fazer, aqui está um curso de aprendizado de OBS Studio pela EposVox: OBS Studio Master Class
Primeiros passos com OBS Studio
Após ter OBS Studioinstalado e aberto, vá para a metade inferior da janela do OBS Studio. Você deve encontrar uma coluna à esquerda chamada Cenase ao lado dela uma coluna chamada Fontes. Abaixo da coluna Fontes, clique no botão + abaixo. Em seguida, escolha Dispositivo de captura de vídeo.
Uma nova janela pequena aparecerá perguntando como você deseja nomear a camada. Você está livre para nomeá-la como desejar, mas para este guia vamos chamá-la de 'Game Capture HD60 S+'. Clique em OK.

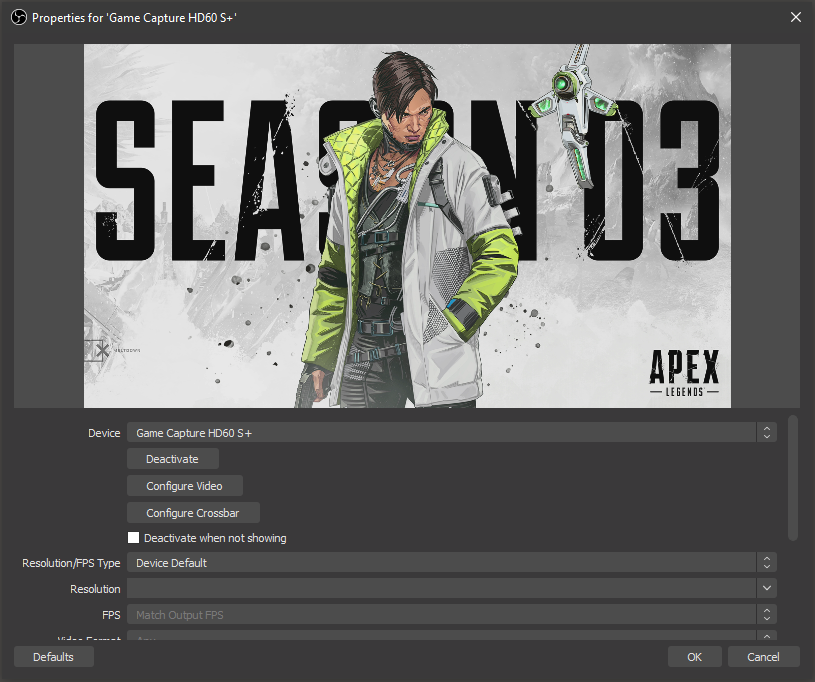

Uma nova janela maior com uma visualização aparecerá (visto abaixo). Ela está pedindo que você escolha o dispositivo de captura de uma lista e o configure. Na seleção de dispositivo, escolha "Game Capture HD60 S+".
Configurando seu Elgato Game Capture HD60 S+
High Dynamic Range (HDR)
Se você está capturando uma fonte HDR, o Elgato Game Capture HD60 S+converterá o sinal automaticamente para SDR para ser compatível com OBS Studio. Isso é conhecido como Mapeamento de tons.
O resultado é que a imagem em OBS Studioparecerá diferente de como pareceria no display HDR que você tem conectado à passagem. Mas esse é o comportamento normal.

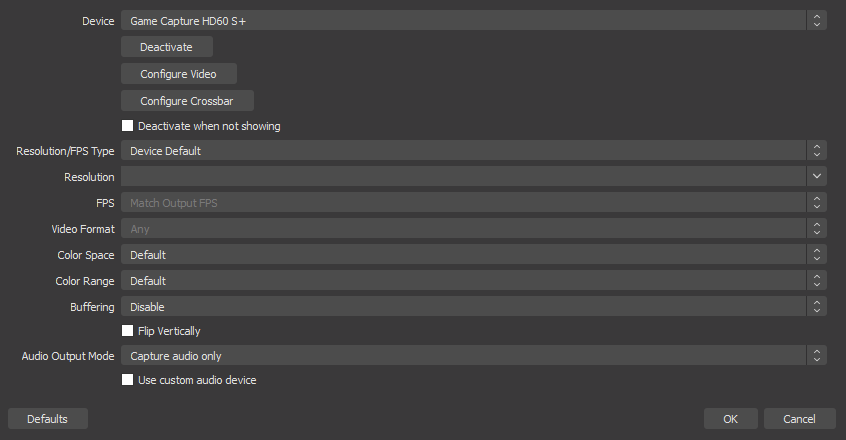

Propriedades
Abaixo da seleção de dispositivo e visualização, você tem um conjunto de propriedades que pode alterar.
Desativar/Ativar
Esta função é essencialmente para desligar o dispositivo do OBS Studioou ligá-lo. Isso pode ser útil se você estiver enfrentando problemas como uma forma de fazer uma reinicialização suave do dispositivo. Mais informações em #Solução de problemas.
Configurar vídeo
Configurar vídeo não é utilizado com o Elgato Game Capture HD60 S+
Configurar Crossbar
Configurar Crossbar não é utilizado atualmente com nossos dispositivos.
Tipo de resolução/FPS
Isso é usado para alternar entre resoluções e taxas de quadros automáticas ou personalizadas. Você geralmente pode deixar isso como Padrão do dispositivo. Mais informações em #Solução de problemas.
Espaço de cor
Você pode deixar isso como Padrão.
Intervalo de cores
Completo e Parcial referem-se ao quão expandido é o intervalo. Ter isso configurado incorretamente pode fazer com que seu vídeo pareça muito contrastado ou desbotado. Se você estiver capturando vídeo de um PC, isso pode precisar ser definido como Completo. Se você estiver capturando de um console, geralmente Padrãoou Parcial é recomendado.
Buffer
Deixe o buffer definido como Desabilitar.
Modo de saída de áudio
Geralmente, recomendamos configurar isso para capturar apenas áudio. Se você deseja ouvir áudio proveniente do Elgato Game Capture HD60 S+, sugerimos usar o recurso Monitoramento de áudiodo OBS Studio.
No entanto, você também pode usar as opções Áudio de saída do desktop (Wave Out)ou Áudio de saída do desktop (DirectSound)para fazer isso. Tenha em mente que o áudio que seus visualizadores ouvirão virá de sua faixa de áudio de desktop agora.
Dispositivo de áudio personalizado
Isso é normalmente usado para Elgato Game Capture HD60 Proou Elgato Game Capture 4K60 Propara sincronizar áudio do adaptador Chat Linkconectado a outra porta do seu sistema ao dispositivo de captura. Geralmente, isso não precisa ser alterado para o Elgato Game Capture HD60 S+ , pois ele tem sua própria entrada de áudio alternativa.

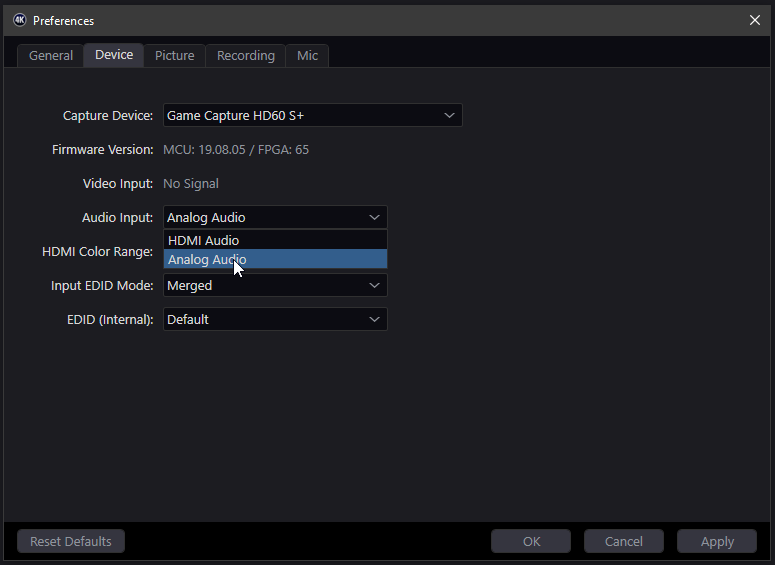

Para usar o Chat Linkcom o Elgato Game Capture HD60 S+, você precisará abrir 4K Capture Utility. Vá para Configurações e então na guia Dispositivo. A partir daqui, vá para a seleção de entrada de áudio e altere de Áudio HDMI para Áudio analógico.
Ajustando a cena
A visualização do OBS Studiorepresenta o que o visualizador vê. Isso é chamado de Canvas e você pode mover, girar, dimensionar, cortar e esticar diferentes objetos na cena. Essa área também pode ser alterada ao vivo enquanto grava ou transmite. Você pode adicionar ou remover objetos, bem como movê-los ou dimensioná-los enquanto grava ou transmite, e essas alterações estarão no arquivo gravado ou aparecerão para seus visualizadores de transmissão.
Transformar
Mover
Para mover um objeto na sua cena, você pode passar o mouse sobre ele na pré-visualização ou selecioná-lo na sua lista de Fontes. Em seguida, arraste-o na pré-visualização.
Escala
Se você não deseja que seu Elgato Game Capture HD60 S+ocupe toda a tela, você pode pegar um canto e arrastar em direção ao centro para torná-lo menor.
Corte
Se você está capturando de um console mais antigo que está emitindo um sinal 4:3 ou não-widescreen, você pode manter a tecla ALT pressionada e arrastar um lado para cortar o vídeo do Elgato Game Capture HD60 S+. Você verá uma borda verde onde ocorreu um corte.
Para controles mais avançados, você pode clicar com o botão direito na sua fonte Elgato Game Capture HD60 S+, então ir para Transformar, Editar Transformação. Isso é útil para inserir valores específicos.
Ordem de Camadas
Se você planeja ter sobreposições ou outras camadas na sua cena com o vídeo do seu Elgato Game Capture HD60 S+,você precisará garantir que essas sobreposições estejam acima da sua camada Elgato Game Capture HD60 S+. Como no Photoshop ou outros editores de imagem, as camadas na parte inferior da sua lista de fontes estão no fundo e as camadas no topo da lista estão em primeiro plano.
Configurações Gerais do OBS Studio
Para começar a configurar o OBS Studio, você pode querer experimentar o Assistente de Configuração Automática. Este Assistente pode ser encontrado no menu Ferramentas.
Este assistente configurará o OBS Studiocom base em vários detalhes sobre seu computador, como resolução do monitor, desempenho do seu sistema e velocidade da internet. É uma boa opção para começar.
Há muitas opções dentro do OBS Studio, mas nem todas se aplicam aos conceitos básicos de uso do seu Elgato Game Capture HD60 S+. Portanto, vamos nos focar nos conceitos básicos. Primeiro, precisamos nos certificar de que o software está operando na resolução e taxa de quadros corretas.
Vídeo
Podemos fazer isso acessando Arquivo> Configurações. Em seguida, acesse a aba Vídeo. Se o Assistente de Configuração Automáticaainda não tiver alterado isso, você normalmente desejará definir sua Resolução Base (Canvas)como 1920x1080. Esta é a resolução do seu Canvasou a área de trabalho com suas camadas e sobreposições.
A próxima opção para Resolução de Saída (Dimensionada)é o que é finalmente gravado no disco do seu computador ou enviado para o serviço de streaming. Se você tem uma conexão de internet mais lenta ou um computador mais fraco, você pode reduzir a Resolução de Saída (Dimensionada)para 1280x720, por exemplo.
A seguir, você desejará escolher a taxa de fotogramas ou FPS do seu stream ou gravação. Normalmente, você desejará ter isso definido como 60.
Áudio
Geral
Dentro do menu Áudionas Configurações, queremos garantir que a Taxa de Amostragemesteja definida como 48Khz. Nossos dispositivos Elgato Game Capturefuncionam nativamente em 48Khz. Definir isso como 44.1Khz pode causar travamentos de áudio, derive de áudio ao longo do tempo ou outras anomalias.
Nossos dispositivos capturam áudio em Estéreo e não suportam som envolvente. Defina Canaiscomo Estéreo.
Dispositivos
Na seção Dispositivosé possível atribuir fontes de áudio adicionais para serem usadas na sua transmissão ou gravação.
Áudio do Computadorrefere-se ao som que sai do seu sistema. O padrão tentará usar o mesmo dispositivo definido para seu computador. Mas se você tiver uma configuração específica que não deseja que mude, é possível especificar um dispositivo específico.
Microfone/Áudio Auxiliaré para adicionar fontes de entrada de áudio adicionais. Podem ser microfones USB, entradas de Linha de Entrada ou outras entradas de placas de mistura.
Avançado
Se deseja ouvir áudio da sua placa ou de outras entradas de hardware, certifique-se de selecionar o dispositivo onde gostaria de ouvir este áudio. Geralmente seria o mesmo dispositivo que Áudio do Computador.
Saída
A aba Saída é onde controlamos o tipo de arquivo que geramos, o tamanho do arquivo e onde ele é salvo. Recomenda-se deixar o Modo de Saída definido como Simplespara começar.
Taxa de Bits de Vídeo
Se você está usando OBS Studioprincipalmente para transmitir, você vai querer definir Taxa de Bits de Vídeoem um nível bem dentro da velocidade de upload da sua Internet. Uma boa regra a seguir é definir isso para 80% do seu upload. Se você tivesse 5000Kbps ou 5Mbps como sua velocidade de upload, então definir esse valor para 4000Kbps seria um bom ponto de partida.
Codificador
A opção Codificador refere-se a qual parte do seu sistema fará o trabalho de compactar seu vídeo para transmissão ou gravação.
Software (x264)usará o processador do seu sistema e geralmente terá um impacto maior no desempenho do computador, mas pode resultar em qualidade mais alta.
Hardware (NVENC)usará a Placa de Vídeo Nvidia do seu sistema e geralmente terá um impacto menor no desempenho do computador, mas pode resultar em qualidade mais baixa.
Taxa de Bits de Áudio
Isso controla a taxa de bits e, portanto, a qualidade do áudio do seu stream. Entre 128Kbps e 160Kbps é um bom lugar para começar.
Solução de Problemas
Sem Sinal
Certifique-se de que quando estiver trabalhando com OBS Studio, o 4K Capture Utilityou outro software de captura esteja fechado. O Elgato Game Capture HD60 S+só pode ser acessado por um programa por vez.
Feche o OBS Studioe abra nosso software 4K Capture Utilitypara ver se um sinal aparece. Se nenhum sinal estiver aparecendo, você precisará fazer uma solução geral de problemas.
Se você ver vídeo no 4K Capture Utility, então seu dispositivo está funcionando corretamente. Feche o 4K Capture Utility. Em seguida, dentro do OBS Studio, clique com o botão direito na sua camada Elgato Game Capture HD60 S+e vá para Propriedades.Então clique em Desativar. Aguarde 10 segundos e clique em Ativar. Se isso não ajudar, feche Propriedades. Clique com o botão direito na sua camada novamente e vá para remover. Tente refazer o Dispositivo de Captura de Vídeo como visto na seção: Configurando seu Game Capture HD60 S+
O vídeo não tem o tamanho correto
Se você estiver notando que o vídeo do seu Elgato Game Capture HD60 S+não está preenchendo sua cena ou está com um formato estranho, tente clicar com o botão direito na camada Elgato Game Capture HD60 S+na sua lista de fontes, acesse Transform e selecione Reset Transform ou Stretch to Screen.
Vídeo com qualidade inferior
Sua Elgato Game Capture HD60 S+pode estar operando com uma resolução inferior. Clique com o botão direito na camada Elgato Game Capture HD60 S+e acesse Propriedades. Em seguida, procure por Tipo de Resolução/FPS. Altere de Padrão do Dispositivopara Personalizado.
Vá para a próxima opção na lista Resolução. Selecione a resolução da sua fonte, que pode ser 1920x1080 para 1080p ou 1280x720 para 720p.
A próxima opção, FPS, pode ser definida como FPS Máximo.
Formato de Vídeo pode ser definido como Padrãoou YV12.
Vídeo aparenta estar lento
Se seu vídeo parecer estar pulando ou não estiver suave, tente mover o Elgato Game Capture HD60 S+para outra porta USB 3.0 do seu sistema. Como algumas portas USB 3.0 compartilham largura de banda, você pode precisar verificar várias conexões.
Ao fazer isso, a seleção do dispositivo no OBS Studiopode mudar. Clique com o botão direito na camada Elgato Game Capture HD60 S+e acesse as propriedades.
Meu áudio do Chat Link não está funcionando
Você pode precisar se certificar de que o OBS Studio está usando corretamente a entrada analógica no seu Elgato Game Capture HD60 S+. Abra o 4K Capture Utility. Vá para Settings, depois para a aba Device. Aqui, certifique-se de que o Elgato Game Capture HD60 S+está selecionado. Em seguida, altere a Audio Input de HDMI Audio para Analog Audio.
Depois que isso for alterado, clique em OK e feche o 4K Capture Utility. O OBS Studio agora deve estar capturando seu áudio do Chat Link.
