O artigo a seguir é para um produto que agora é considerado status Legacy (EOL). Por isso, as informações abaixo podem não corresponder ao que é possível com hardware e software Elgato atuais. |
Este guia abordará como configurar a funcionalidade Multiview da Cam Link Pro.
A configuração do Multiview é feita usando 4K Capture Utility ou Stream Deck.
Seções
Configurar com 4K Capture Utility
Multiview é um recurso único da Cam Link Pro. Ele permite que todas as quatro entradas HDMI sejam atribuídas em diferentes layouts e depois enviadas para software que tradicionalmente aceita apenas uma única entrada de vídeo - por exemplo, aplicativos de videoconferência como Zoom, Slack ou Teams.
O Multiview pode ser configurado em diferentes layouts:
Tela Cheia
Imagem em Imagem
Lado a Lado
Triplo
Quádruplo
Configurar Multiview com 4K Capture Utility
Requisitos de Sistema:
- Cam Link Proinstalada em um PC desktop
- 4K Capture Utility 1.7.4 ou mais recente instalada

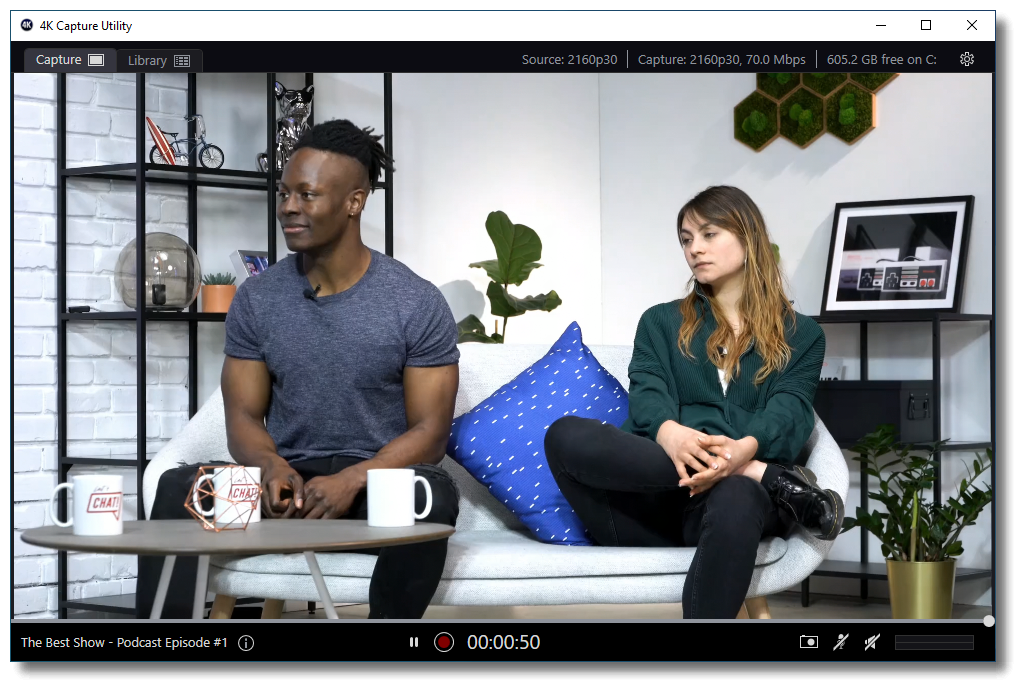

1) Abra 4K Capture Utility
2) Abra as configurações no canto superior direito

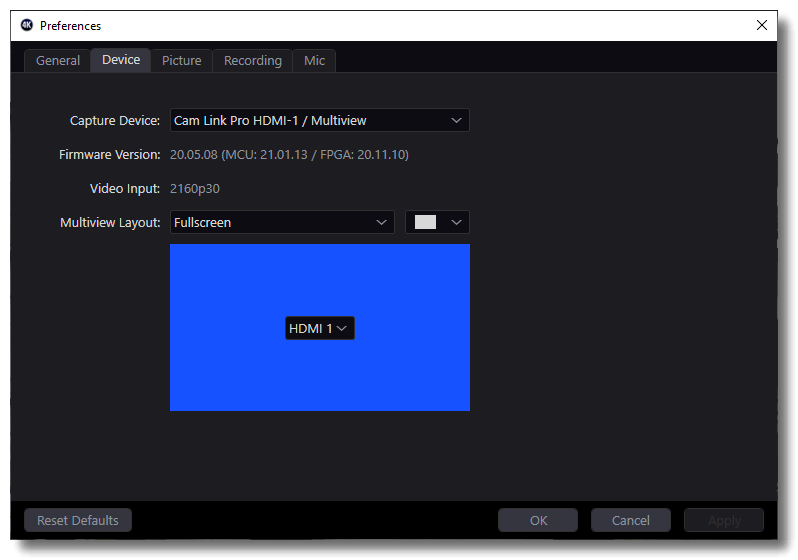

3) Navegue até a aba Dispositivo
4) No menu suspenso Dispositivo, selecione Cam Link Pro HDMI 1 / Multiview
O menu suspenso de layout Multiview é usado para selecionar o layout Multiview ativo.
Saiba mais sobre os diferentes layouts de Multiview aqui.
Após o layout ser selecionado, a posição das entradas no layout pode ser alterada usando este menu suspenso.
Em seguida, usando o menu suspenso de entrada, selecione qual entrada HDMI é atribuída ao Multiview
Ao usar Multiview, o áudio de apenas uma das entradas HDMI é capturado, e há nuances sobre qual entrada é. Como o áudio é capturado é explicado nesta seção do guia.
A alteração de layouts pode ser feita enquanto Cam Link Proestiver aberta em outro software.
Por exemplo, ao usar Cam Link Prono Zoom, 4K Capture Utility pode estar aberta no menu de configurações para controlar os layouts e entradas em tempo real.
Multiview e Áudio
O áudio será sempre capturado da entrada que está mais à esquerda e no topo.
Por exemplo, neste layout Picture-by-Picture, o áudio do HDMI 3 será capturado.
Neste layout Picture-in-Picture, o áudio do HDMI 1 será capturado.
Neste layout Triplo, o áudio do HDMI 1 será capturado.
Neste layout Quádruplo, o áudio do HDMI 4 será capturado.
Configurar Multiview com Stream Deck
Requisitos
- Cam Link Proinstalada em um desktop
- Dispositivo Stream Deck ou Stream Deck Mobile
- Stream Deck 4.9.4 ou mais recente instalado
- 4K Capture Utility 1.7.4 ou mais recente instalada

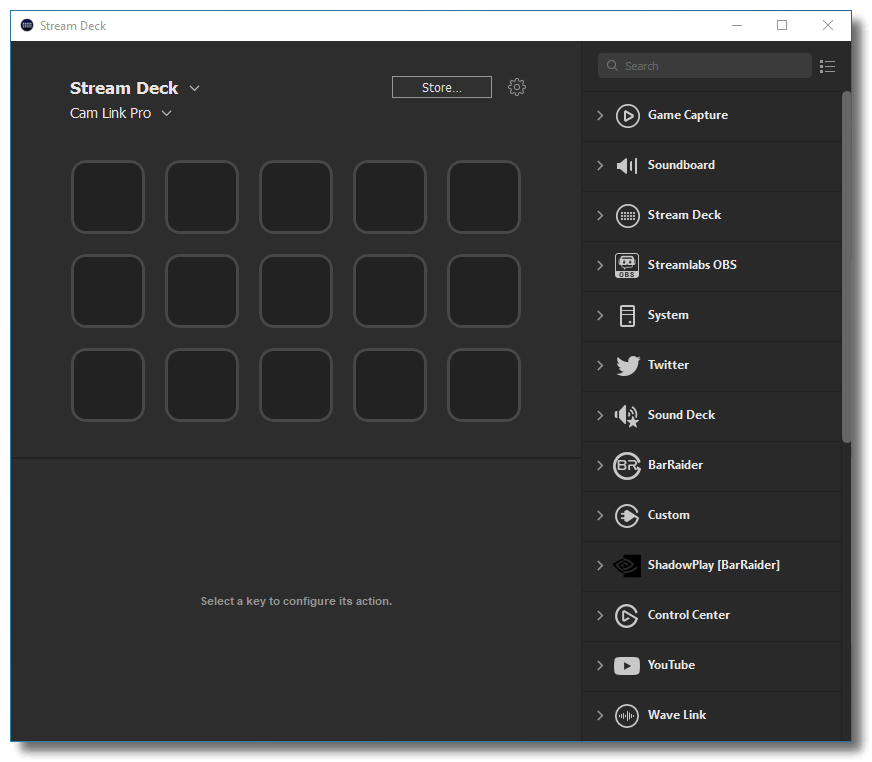

1) Abra o software Stream Deck
2) Abra a Loja
3) Procure ou localize o plugin Cam Link Proe clique em instalar
4) Uma vez instalado, o plugin Cam Link Provem com uma ação única, Definir Modo Multiview.

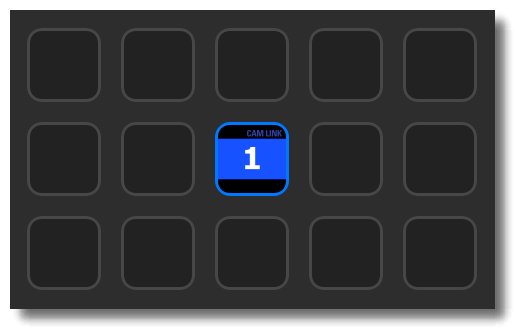

5) Arraste Definir Modo Multivew para uma tecla disponível

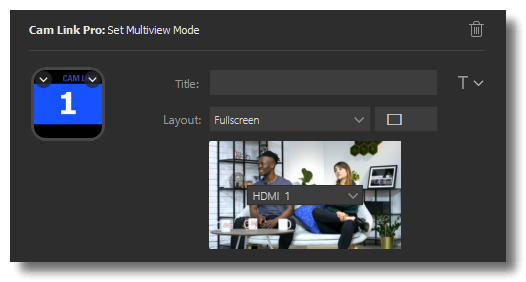

6) Clique na tecla preenchida para abrir o Inspetor de Propriedades.

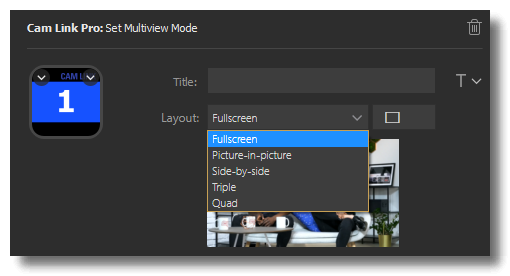

7) Clique no menu suspenso Layout para escolher um dos layouts Multiview disponíveis
Para certos layouts como Lado a Lado, Imagem em Imagem e Triplo, a posição das entradas pode ser alterada diretamente no inspetor de propriedades.

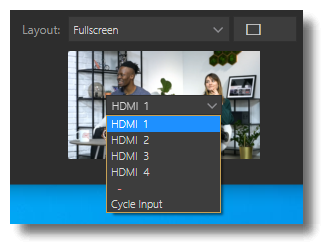

8) Após o layout e a posição das entradas serem selecionados, use os menus suspensos Entrada para atribuir a entrada HDMI.
Agora, tocar a tecla alterará Multiview para o layout e entradas selecionadas.
Com Stream Deck e Multiview, você pode configurar várias teclas para alternar rapidamente entre diferentes layouts e entradas, ou usar Stream Deck Multi Actions para executar uma sequência de câmeras múltiplas programada.
