Este guia abordará a configuração do Wave Mic Arm LP.
Requisitos
Wave Mic Arm LP
Um microfone
Um cabo para o microfone
Chave Allen opcional para ajustes
- Incluída com Wave Mic Arm LP.
- Uma nova revisão do Mic Arm LP substitui a chave de fenda por uma porca de orelha acoplada.
Adaptadores opcionais de 1/4" para 3/8" e 1/4" para 5/8" para montar o microfone
- Incluídos com Wave Mic Arm LP
Etapas de Configuração
1) Pegue o grampo de mesa e abra-o para o tamanho necessário para a posição de montagem
O grampo de mesa é acolchoado e expansível até 60 mm / 2,4 pol
2) Deslize o grampo para o lugar e use o carrinho para apertar o grampo.
Se a alavanca do carrinho não conseguir fazer uma rotação completa, puxe o carrinho para baixo, gire-o para a esquerda e levante a alavanca para engatá-la e gire no sentido dos ponteiros do relógio para apertar.
3) Com o grampo de mesa no lugar, insira o Braço do Microfone no grampo de mesa
4) Para usar o sistema integrado de gerenciamento de cabos, remova as tampas metálicas.
Observação: Há um furo próximo ao local onde o braço se encaixa no grampo de mesa. Este furo faz parte do sistema de gerenciamento de cabos.
5) Com o cabo no lugar, solte a cabeça de esfera girando o parafuso.
6) Enquanto segura o microfone no lugar, gire a cabeça de esfera para fixar o microfone
7) Depois que o microfone estiver acoplado ao braço, aperte a cabeça de esfera.
Ajustando Wave Mic Arm LP

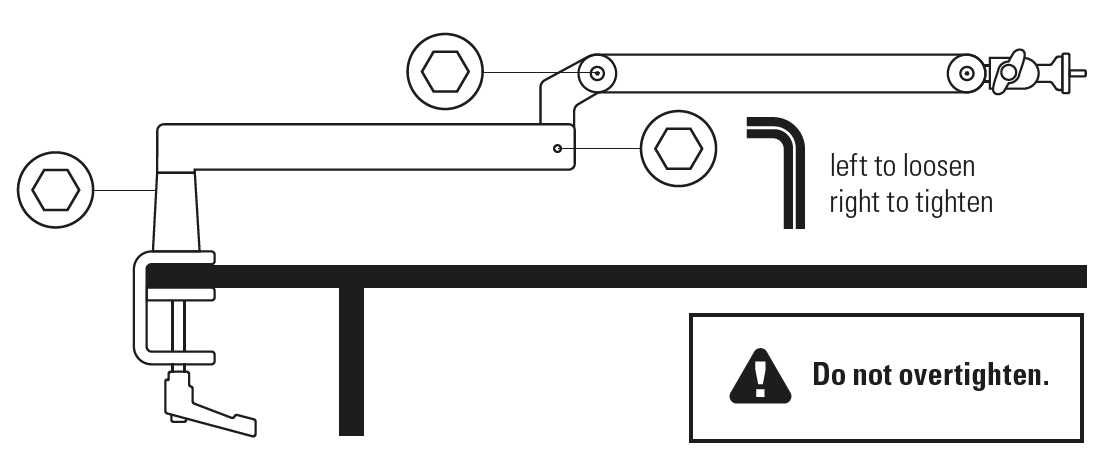

Use a Chave Allen incluída para ajustar a tensão do braço do microfone em vários pontos.
A versão mais recente do Wave Mic Arm LP inclui uma porca de orelha acoplada e não inclui nem requer a chave Allen para ajuste de tensão.

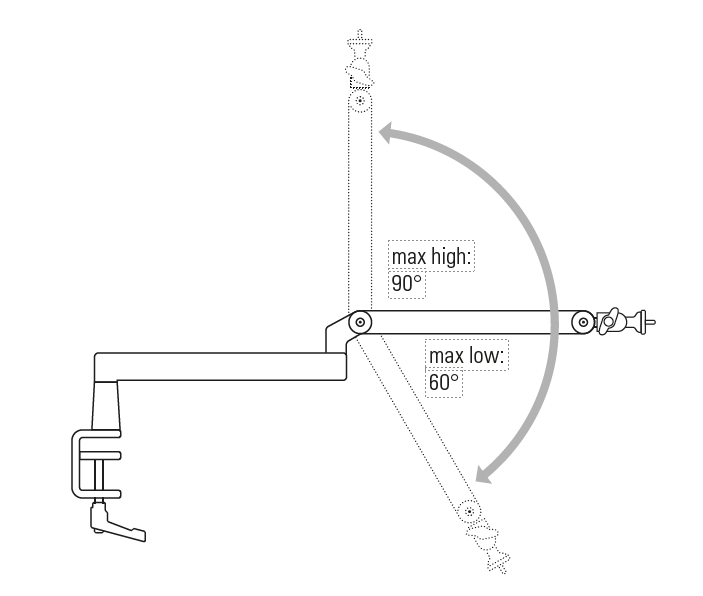

Observação: Ajustar Wave Mic Arm verticalmente só é possível quando a tensão é reduzida. A tensão deve ser aplicada para manter o Mic Arm LP e o microfone no lugar após o ajuste.
Ajustes horizontais
Ajustes verticais
