Elgato Game Capture HD60conecta-se à Xbox Oneatravés de HDMI. Pode efetuar passthrough de vídeo para um televisor também através de HDMI. Um cabo HDMI está incluído na caixa.

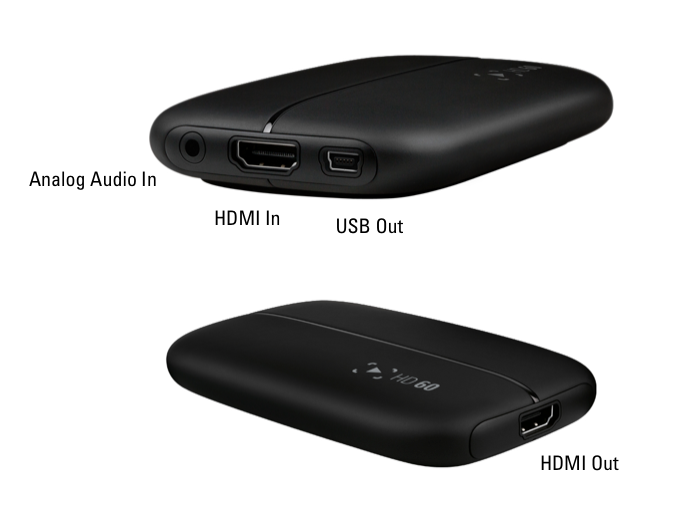

Entradas e Saídas

Elgato Game Capture HD60 possui duas entradas e duas saídas:


Entrada HDMI

Conecta-se a uma consola de jogos ou outra fonte de vídeo. Os sinais protegidos por HDCP não podem ser utilizados.


Entrada de Áudio Analógico

Conecta-se a uma fonte de áudio analógico, usando um cabo de 3,5mm. Trata-se de áudio de linha e não de uma porta de microfone.


Saída USB

Envia o vídeo codificado em H.264 para o seu computador via USB 2.0. O sinal tem alguns segundos de atraso em relação ao direto. O cabo USB também alimenta o hardware Elgato Game Capture HD60.


Saída HDMI

Envia o sinal HDMI em tempo real para um televisor ou ecrã, permitindo jogar o seu jogo normalmente.

Passos de Configuração

Descarregue e instale o software Elgato Game Capture HD, versão 2.0 ou superior:

https://www.elgato.com/en/gaming/downloads

Conecte a Xbox Oneà Entrada HDMIde Elgato Game Capture HD60através de um cabo HDMI

Conecte a Saída HDMIde Elgato Game Capture HD60ao seu televisor ou ecrã através de um cabo HDMI.

Conecte Elgato Game Capture HD60ao seu computador através de um cabo USB.

Xbox One: Áudio

Nas opções de áudio HDMI, a Xbox Onedeve estar configurada para utilizar áudio Estéreo descomprimido.

Xbox One: Problemas Gerais de HDMI

A Xbox Onetem saída HDMI.

Dependendo do que está no ecrã, o conteúdo pode estar encriptado com HDCP (High-bandwidth Digital Content Protection). Nesse caso, Elgato Game Capture HD60não conseguirá capturar esse conteúdo via HDMI.

Se a saída não estiver encriptada, como a jogabilidade, então Elgato Game Capture HD60deverá conseguir capturar conteúdo, tal como faz com a Xbox 360.

A Xbox Oneutiliza proteção HDCPao assistir a um filme comprado, ao utilizar serviços de streaming como Netflix, ou em alguns casos ao ver vídeos de outros na sua lista de amigos. Portanto, Elgato Game Capture HD60não conseguirá capturar esse conteúdo.

Por exemplo, Netflixnão reproduzirá vídeo se Elgato Game Capture HD60estiver ligado. Pode tentar utilizar Netflixem ecrã inteiro ou encaixado no lado direito do ecrã, mas o vídeo não reproduzirá de qualquer forma. Isto deve-se ao HDCP.

Se abriu uma aplicação de media que ativa HDCP, pode limpar as proteções HDCPrealizando um ciclo de energia completo da consola Xbox One. Com a consola ligada, mantenha premido o botão de energia na consola durante alguns segundos até ouvir um sinal sonoro e a consola desligar-se. Pode agora ligar a Xbox Onenovamente e o HDCPdeve estar limpo e pode voltar a capturar.


A Xbox Onetambém tem entrada HDMI.

A Xbox Onepode aceitar passthrough de vídeo de várias fontes. A proteção HDCPainda se aplica a esse vídeo.

• Se a entrada HDMIligada à Xbox Onetiver proteção HDCP, ela permanecerá protegida quando sair da Xbox One.

• Se a entrada HDMIligada à Xbox Onenão tiver proteção HDCP, não terá HDCPquando sair da Xbox One.

O vídeo de uma caixa de televisão por cabo ou recetor de satélite, enviado via HDMI, geralmente tem proteção HDCP. Esse vídeo não reproduziria quando Elgato Game Capture HD60está ligado e provavelmente teria um ecrã preto.

Resolução de Problemas - Nenhuma Imagem Aparece na TV

Se a sua TV apenas suporta 1080i ou 720p, e não 1080p, poderá não obter uma imagem de vídeo quando Elgato Game Capture HD60é conectado pela primeira vez. O vídeo pode ainda aparecer no software, mas não na sua TV.

A solução seria configurar a sua Xbox Onepara enviar vídeo para 720p ou 1080i - o formato que a sua TV consegue suportar.

Melhorar o Desempenho

O software Elgato Game Capture HDfunciona bem se o seu computador exceder os Requisitos de Sistema básicos.

Requisitos de Sistema Elgato Game Capture HD60

Se o seu computador mal atende aos Requisitos de Sistema mínimos, o desempenho pode sofrer, especialmente se está a tentar fazer várias coisas ao mesmo tempo.

Este artigo inclui alguns passos que pode seguir para melhorar o desempenho em tais situações:

Melhorar o desempenho do software Elgato Game Capture HD

Se precisar de alguma assistência, sinta-se à vontade para contacte-nos através do widget à direita.
