3. Configurar o seu Game Capture HD60 S+
Neste guia, iremos mostrar-lhe como utilizar o seu Elgato Game Capture HD60 S+com o OBS Studioe configurar o software para aproveitar ao máximo o seu dispositivo para gravação ou transmissão. Embora este guia tenha sido escrito para o OBS Studio, muitos dos passos são os mesmos para o Streamlabs OBS.
O que é OBS Studio?
OBS Studio é uma ferramenta de transmissão e gravação gratuita e de código aberto com poderosos sistemas de sobreposição e controlos de áudio. Pode fazer transmissão para TwitchTV, YouTube, Mixer, Facebook, Twitter, RestreamIOe muito mais. Também pode gravar e fazer transmissão ao mesmo tempo com diferentes definições de qualidade, se desejado.
Pode descarregar a versão mais recente do OBS Studio aqui: https://obsproject.com/download
Versão atual desta data do guia: 25.0.8
Se está interessado em saber mais sobre OBS Studio e o que pode fazer, aqui está um Curso de Aprendizagem OBS Studio por EposVox: OBS Studio Master Class
Começar Com OBS Studio
Depois de ter o OBS Studioinstalado e aberto, vá para a metade inferior da janela do OBS Studio. Deverá encontrar uma coluna à esquerda chamada Cenase ao lado uma coluna chamada Fontes. Abaixo da coluna Fontes, clique no botão + abaixo. Em seguida, escolha Dispositivo de Captura de Vídeo.
Uma pequena janela nova irá aparecer pedindo o nome que deseja dar à camada. Pode nomeá-la como desejar, mas para este guia iremos chamar-lhe 'Game Capture HD60 S+'. Clique em OK.

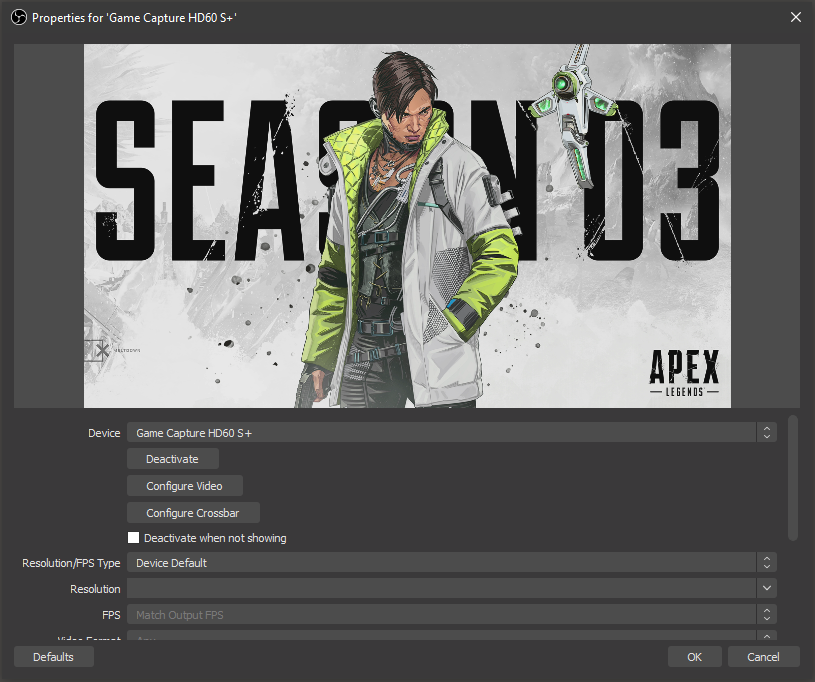

Uma janela maior nova com uma pré-visualização irá aparecer (vista abaixo). Está a pedir-lhe para escolher o dispositivo de captura de uma lista e para o configurar. Na seleção de Dispositivo, escolha "Game Capture HD60 S+".
Configurar o seu Elgato Game Capture HD60 S+
Alto Intervalo Dinâmico (HDR)
Se está a capturar uma fonte HDR, o Elgato Game Capture HD60 S+irá converter o sinal automaticamente para SDR de forma a ser compatível com o OBS Studio. Isto é conhecido como Tonemapping.
O resultado é que a imagem no OBS Studioterá um aspecto diferente do modo como aparecerá no ecrã HDR que tem ligado à passagem. Mas isto é um comportamento normal.
Propriedades

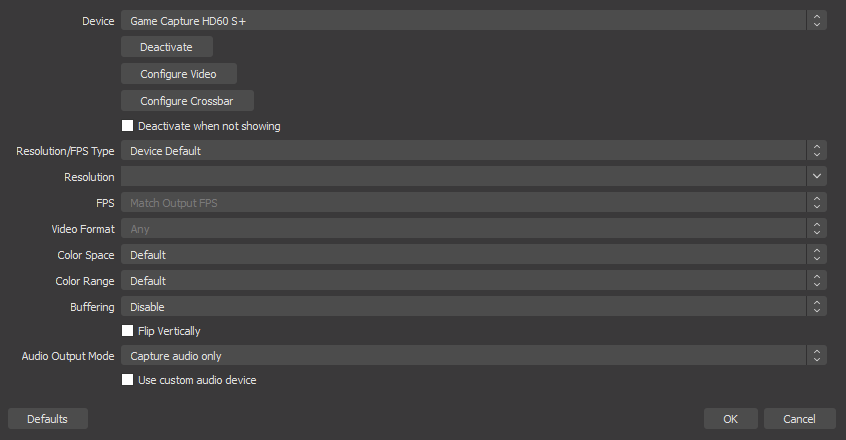

Abaixo da seleção do dispositivo e pré-visualização, tem um conjunto de propriedades que pode alterar.
Desativar/Ativar
Esta função serve essencialmente para desligar o dispositivo do OBS Studioou ligá-lo. Isto pode ser útil se está a ter problemas como forma de fazer uma reposição leve do dispositivo. Mais informações em #Resolução de Problemas.
Configurar Vídeo
Configurar Vídeo não é utilizado com o Elgato Game Capture HD60 S+
Configurar Crossbar
Configurar Crossbar não está atualmente em uso com os nossos dispositivos.
Tipo de Resolução/FPS
Isto é utilizado para mudar entre resoluções e taxas de imagem automáticas ou personalizadas. Pode geralmente deixar isto em Predefinição do Dispositivo. Mais informações em #Resolução de Problemas.
Espaço de Cores
Pode deixar isto em Predefinição.
Intervalo de Cores
Completo e Parcial referem-se ao modo como o intervalo está expandido. Ter isto configurado incorretamente poderia fazer com que o seu vídeo aparecesse excessivamente contrastado ou desbotado. Se está a capturar vídeo de um PC, isto pode ser necessário ser definido como Completo. Se está a capturar a partir de uma consola, geralmente é recomendado Predefiniçãoou Parcial.
Memória Intermédia
Deixe a Memória Intermédia definida como Desativar.
Modo de Saída de Áudio
Geralmente recomendamos definir isto para capturar apenas áudio. Se desejar ouvir o áudio proveniente do Elgato Game Capture HD60 S+, sugerimos utilizar a funcionalidade de Monitorização de Áudio do OBS Studio.
No entanto, também pode utilizar as opções Áudio de Saída do Ambiente de Trabalho (Wave Out)ou Áudio de Saída do Ambiente de Trabalho (DirectSound)para fazer isto. Tenha em conta que o áudio que os seus espectadores ouvirão agora virá da sua pista de Áudio do Ambiente de Trabalho.
Dispositivo de Áudio Personalizado
Isto é tipicamente utilizado para o Elgato Game Capture HD60 Proou Elgato Game Capture 4K60 Propara sincronizar áudio do adaptador Chat Linkligado a outra porta do seu sistema com o dispositivo de captura. Geralmente não é necessário ser alterado para o Elgato Game Capture HD60 S+ uma vez que tem a sua própria entrada de áudio alternativa.

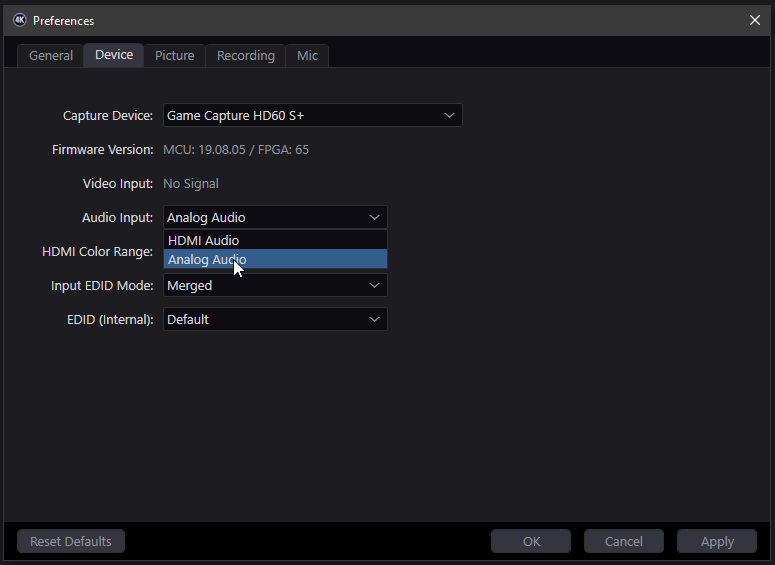

Para utilizar o Chat Linkcom o Elgato Game Capture HD60 S+, será necessário abrir o 4K Capture Utility. Vá a Definições, depois ao separador Dispositivo. A partir daqui vá à seleção Entrada de Áudio e mude-a de Áudio HDMI para Áudio Analógico.
Ajustar a Cena
A pré-visualização do OBS Studiorepresenta o que o espectador vê. Isto é chamado de Tela e é capaz de mover, rodar, escalar, cortar e esticar diferentes objetos na cena. Esta área também pode ser alterada em direto enquanto está a gravar ou a fazer transmissão. É capaz de adicionar ou remover objetos bem como movê-los ou escalá-los enquanto está a gravar ou a fazer transmissão e essas alterações estarão no seu ficheiro gravado ou aparecerão para os seus espectadores da transmissão.
Transformar
Mover
Para mover um objeto na sua cena, pode pairar sobre ele na pré-visualização ou selecioná-lo na sua lista de Fontes. Depois, arraste-o pela pré-visualização.
Dimensionar
Se não desejar que a sua Elgato Game Capture HD60 S+ocupe todo o ecrã, pode agarrar num canto e arrastar para o centro para a tornar mais pequena.
Cortar
Se está a capturar de uma consola mais antiga que está a enviar um sinal 4:3 ou não widescreen, pode manter a tecla ALT premida e arrastar um lado para cortar o vídeo da Elgato Game Capture HD60 S+. Verá uma borda verde onde o corte ocorreu.
Para controlos mais avançados, pode clicar com o botão direito na sua fonte Elgato Game Capture HD60 S+, depois ir para Transformar, Editar Transformação. Isto é útil para introduzir valores específicos.
Ordem de Camadas
Se planeia ter sobreposições ou outras camadas na sua cena com o vídeo da sua Elgato Game Capture HD60 S+,terá de garantir que essas sobreposições estão acima da sua camada Elgato Game Capture HD60 S+. Como no Photoshop ou noutros editores de imagem, as camadas na parte inferior da sua lista de fontes estão em segundo plano e as camadas na parte superior da lista estão em primeiro plano.
Definições Gerais do OBS Studio
Para começar a configurar o OBS Studio, poderá querer tentar o Assistente de Configuração Automática. Este Assistente pode ser encontrado no menu Ferramentas.
Este assistente irá configurar o OBS Studiocom base em vários detalhes sobre o seu computador, como resolução do monitor, desempenho do seu sistema e velocidade da Internet. É uma boa opção para começar.
Existem muitas opções dentro do OBS Studio, mas nem todas se aplicam aos aspetos básicos de utilização da sua Elgato Game Capture HD60 S+. Portanto, focaremos nos aspetos básicos. Em primeiro lugar, precisamos de nos certificar de que o software funcionará na resolução e taxa de fotogramas corretas.
Vídeo
Podemos fazer isso acedendo a File> Settings. Depois, dirija-se ao separador Video. Se o Auto-Configuration Wizardainda não tiver alterado isto, normalmente irá querer definir a sua Base (Canvas) Resolutionpara 1920x1080. Esta é a resolução da sua Canvasou a área de trabalho com as suas camadas e sobreposições.
A próxima opção para Output (Scaled) Resolutioné o que é finalmente gravado no disco do seu computador ou enviado para o serviço de transmissão. Se tiver uma ligação à Internet mais lenta ou um computador menos potente, pode reduzir a Output (Scaled) Resolutionpara 1280x720, por exemplo.
De seguida, irá querer escolher a taxa de fotogramas ou FPS da sua transmissão ou gravação. Normalmente, irá querer ter isto definido para 60.
Áudio
Geral
No menu Áudiodentro de Definições, certifique-se de que a Taxa de Amostragemestá definida para 48Khz. Os nossos dispositivos Elgato Game Capturefuncionam nativamente em 48Khz. Definir isto para 44.1Khz pode causar cortes de áudio, desvio de áudio ao longo do tempo ou outras anomalias.
Os nossos dispositivos capturam áudio em Estéreo e não suportam som surround. Defina Canaispara Estéreo.
Dispositivos
Na secção Dispositivospodemos atribuir fontes de áudio adicionais a serem utilizadas na sua transmissão ou gravação.
Áudio do Ambiente de Trabalhorefere-se ao som que sai do seu sistema. A predefinição tentará utilizar o mesmo dispositivo que tem definido para o seu computador. Mas se tem uma configuração específica que não deseja que mude, pode especificar um dispositivo específico.
Mic/Áudio Auxiliaré para adicionar fontes de entrada de áudio adicionais. Estas podem ser microfones USB, entradas Line-In ou outras entradas de mesas de mistura.
Avançado
Se deseja ouvir áudio da sua placa ou outras entradas de hardware, certifique-se de que selecciona o dispositivo onde gostaria de ouvir este áudio. Geralmente seria o mesmo dispositivo que Áudio do Ambiente de Trabalho.
Saída
O separador Saída é onde controlamos o tipo de ficheiro que exportamos, o tamanho do ficheiro e onde é guardado. Recomenda-se deixar o Modo de Saída definido como Simplespara começar.
Taxa de Bits de Vídeo
Se está a usar OBS Studioprincipalmente para transmitir, desejará definir a Taxa de Bits de Vídeopara um nível bem dentro da velocidade de upload da sua Internet. Uma boa regra a seguir é defini-la para 80% do seu upload. Se tivesse 5000Kbps ou 5Mbps como velocidade de upload, então definir este valor para 4000Kbps seria um bom ponto de partida.
Codificador
A opção Codificador refere-se a qual parte do seu sistema fará o trabalho de comprimir o seu vídeo para transmissão ou gravação.
Software (x264)utilizará o processador do seu sistema e geralmente terá um impacto maior no desempenho do computador, mas pode resultar numa qualidade superior.
Hardware (NVENC)utilizará a sua Placa de Vídeo Nvidia e geralmente terá um impacto menor no desempenho do computador, mas pode resultar numa qualidade inferior.
Taxa de Bits de Áudio
Isto controla a taxa de bits e, portanto, a qualidade do áudio da sua transmissão. Entre 128Kbps e 160Kbps é um bom lugar para começar.
Resolução de Problemas
Sem Sinal
Certifique-se de que, quando está a trabalhar com OBS Studio, o 4K Capture Utilityou outro software de captura está fechado. O Elgato Game Capture HD60 S+só pode ser acedido por um programa de cada vez.
Feche OBS Studioe abra o nosso software 4K Capture Utilitypara verificar se aparece um sinal. Se nenhum sinal aparecer, terá de efetuar algumas verificações gerais de resolução de problemas.
Se vir vídeo no 4K Capture Utility, então o seu dispositivo está a funcionar corretamente. Feche 4K Capture Utility. Em seguida, dentro de OBS Studio, clique com o botão direito na sua camada Elgato Game Capture HD60 S+e aceda a Properties.Depois clique em Deactivate. Aguarde 10 segundos e clique em Activate. Se isto não ajudar, feche Properties. Clique com o botão direito na sua camada novamente e aceda a remove. Tente refazer o Video Capture Device conforme indicado na secção: Configuring your Game Capture HD60 S+
O vídeo não tem o tamanho correto
Se notar que o vídeo do seu Elgato Game Capture HD60 S+não está a preencher a sua cena ou está com uma forma estranha, tente clicar com o botão direito na camada Elgato Game Capture HD60 S+na sua lista de fontes, depois vá a Transform e selecione Reset Transform ou Stretch to Screen.
Vídeo com qualidade inferior
O seu Elgato Game Capture HD60 S+pode estar a operar com uma resolução mais baixa. Clique com o botão direito na camada Elgato Game Capture HD60 S+e aceda a Propriedades. Em seguida, procure Tipo de Resolução/FPS.Altere esta definição de Predefinição do Dispositivopara Personalizado.
Aceda à opção seguinte na lista Resolução. Seleccione a resolução da sua fonte, que pode ser 1920x1080 para 1080p ou 1280x720 para 720p.
A opção seguinte, FPS, pode ser definida como FPS Mais Elevado.
Formato de Vídeo pode ser definido como Predefinidoou YV12.
Vídeo parece lento
Se o seu vídeo parece estar a falhar ou não está suave, tente mover o Elgato Game Capture HD60 S+para outra porta USB 3.0 do seu sistema. Como algumas portas USB 3.0 partilham largura de banda, poderá ser necessário verificar várias conexões.
Ao fazer isto, a sua seleção de dispositivo em OBS Studiopode mudar. Clique com o botão direito do rato na sua camada Elgato Game Capture HD60 S+e aceda às propriedades.
O áudio da Chat Link não está a funcionar
Poderá precisar de garantir que o OBS Studio está a usar corretamente a entrada analógica no seu Elgato Game Capture HD60 S+. Abra a 4K Capture Utility. Aceda a Settings, depois ao separador Device. A partir daqui, certifique-se de que o Elgato Game Capture HD60 S+está selecionado. Depois mude a Audio Input de HDMI Audio para Analog Audio.
Assim que esta alteração for efetuada, clique em OK e feche a 4K Capture Utility. O OBS Studio deverá agora estar a receber o áudio da Chat Link.
