O artigo seguinte destina-se a um produto que agora é considerado Legacy (EOL) status. Por este motivo, as informações abaixo podem não corresponder ao que é possível com o hardware e software Elgato atuais. |
Este guia aborda como configurar a funcionalidade Multiview do Cam Link Pro.
A configuração do Multiview é feita usando 4K Capture Utility ou Stream Deck.
Secções
Configurar com 4K Capture Utility
Multiview é uma funcionalidade única do Cam Link Pro. Permite que todas as quatro entradas HDMI sejam atribuídas em diferentes layouts e depois convertidas em software que tradicionalmente aceita apenas uma única entrada de vídeo - Por exemplo, aplicações de videoconferência como Zoom, Slack ou Teams.
O Multiview pode ser configurado em diferentes layouts:
Ecrã inteiro
Imagem em Imagem
Lado a Lado
Triplo
Quádruplo
Configurar Multiview com 4K Capture Utility
Requisitos do Sistema:
- Cam Link Proinstalado num PC de secretária
- 4K Capture Utility versão 1.7.4 ou mais recente instalada
1) Abra 4K Capture Utility
2) Abra as definições no canto superior direito

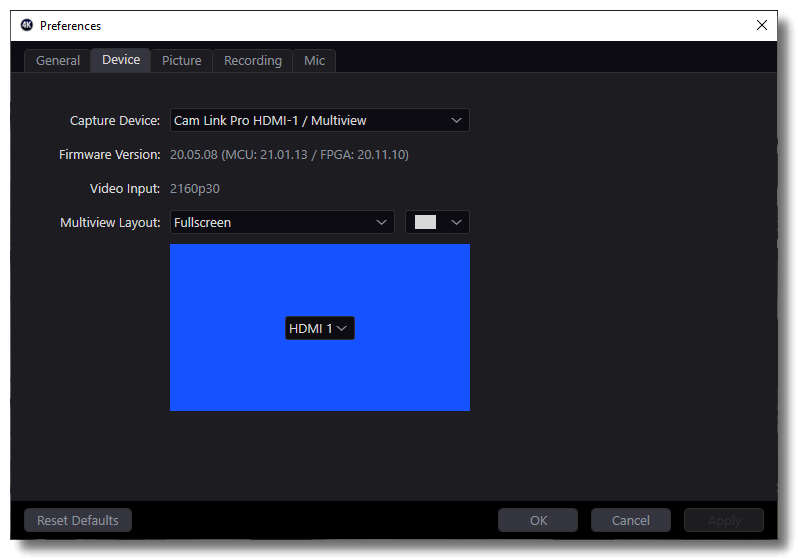

3) Navegue até ao separador Dispositivo
4) No menu pendente Dispositivo, selecione Cam Link Pro HDMI 1 / Multiview
O menu pendente de layout do Multiview é utilizado para selecionar o layout ativo do Multiview.
Saiba mais sobre os diferentes layouts do Multiview aqui.
Depois de selecionar o layout, a posição das entradas no layout pode ser alterada usando este menu pendente.
Depois, usando o menu pendente de entrada, selecione qual entrada HDMI é atribuída ao Multiview
Ao utilizar o Multiview, o áudio de apenas uma das entradas HDMI é capturado, e há alguns detalhes sobre qual entrada é essa. A forma como o áudio é capturado é explicada nesta secção do guia.
A alteração de layouts pode ser feita enquanto o Cam Link Proestá aberto noutro software.
Por exemplo, ao utilizar o Cam Link Prono Zoom, o 4K Capture Utility pode estar aberto no menu de definições para controlar os layouts e as entradas em tempo real.
Multiview e Áudio
O áudio será sempre capturado da entrada que se encontra mais à esquerda e no topo.
Por exemplo, neste layout de Imagem por Imagem, o áudio do HDMI 3 será capturado.
Neste layout de Imagem em Imagem, o áudio do HDMI 1 será capturado.
Neste layout Triplo, o áudio do HDMI 1 será capturado.
Neste layout Quádruplo, o áudio do HDMI 4 será capturado.
Configurar Multiview com Stream Deck
Requisitos
- Cam Link Proinstalado num PC de secretária
- Dispositivo Stream Deck ou Stream Deck Mobile
- Stream Deck versão 4.9.4 ou mais recente instalado
- 4K Capture Utility versão 1.7.4 ou mais recente instalada

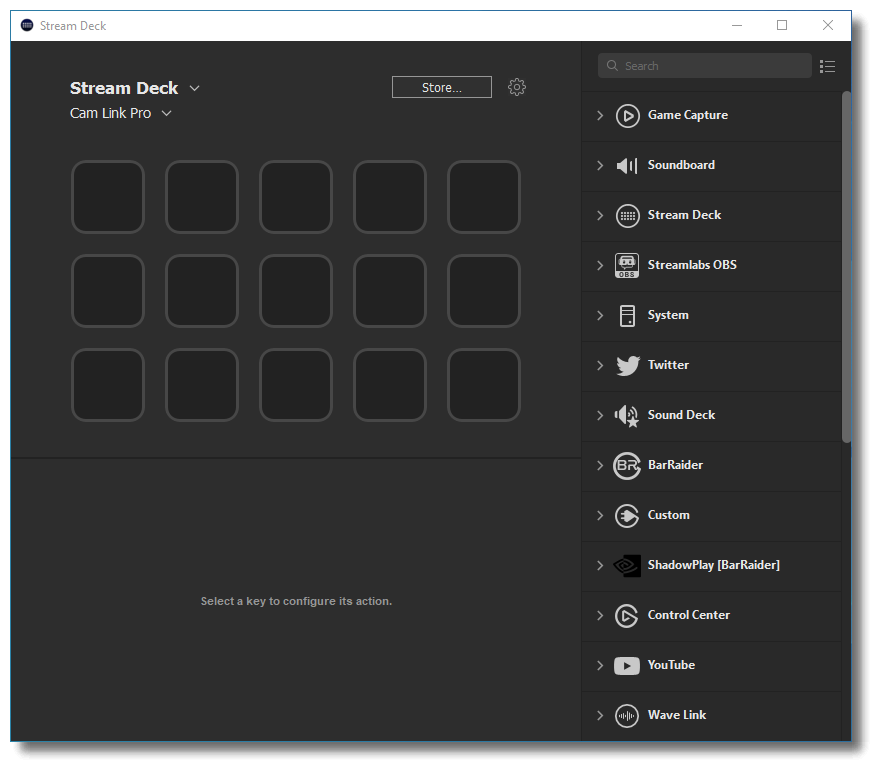

1) Abra o software Stream Deck
2) Abra a Loja
3) Procure ou localize o plugin Cam Link Proe clique em instalar
4) Após a instalação, o plugin Cam Link Provem com uma única ação, Definir Modo Multiview.

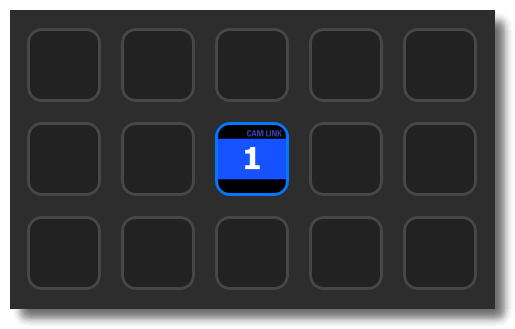

5) Arraste Definir Modo Multiview para uma tecla disponível

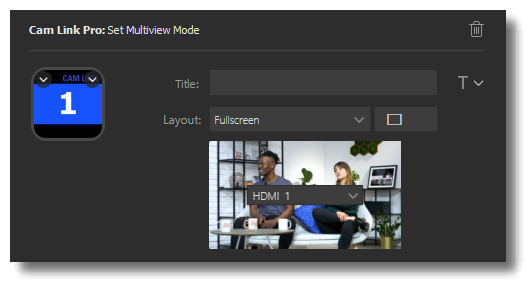

6) Clique na tecla preenchida para abrir o Inspetor de Propriedades.

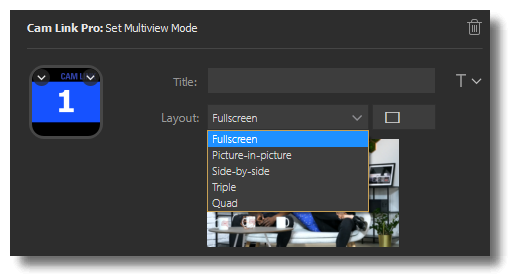

7) Clique no menu pendente Layout para escolher um dos layouts Multiview disponíveis
Para certos layouts como Lado a Lado, Imagem em Imagem e Triplo, a posição das entradas pode ser alterada diretamente no inspetor de propriedades.

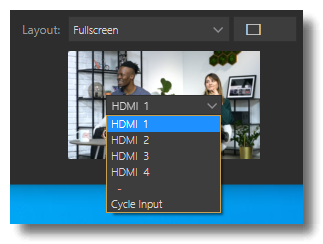

8) Após selecionar o layout e a posição das entradas, utilize os menus pendentes de Entrada para atribuir a entrada HDMI.
Agora, ao premir a tecla, o Multiview muda para o layout selecionado e as entradas atribuídas.
Com Stream Deck e Multiview, pode configurar várias teclas para alternar rapidamente entre diferentes layouts e entradas, ou utilizar Multi Ações do Stream Deck para executar uma sequência de câmara múltipla programada.
Se precisar de alguma assistência, sinta-se à vontade para contactar-nos através do widget à direita.
