Este guia irá ajudá-lo na configuração do Wave Mic Arm LP.
Requisitos
Wave Mic Arm LP
Um microfone
Um cabo para o microfone
Chave Allan opcional para ajustes
- Incluída com Wave Mic Arm LP.
- Uma nova revisão do Mic Arm LP substitui a chave hexagonal por uma porca de orelha acoplada.
Adaptadores opcionais de 1/4" para 3/8" e 1/4" para 5/8" para montar o microfone
- Incluídos com Wave Mic Arm LP
Passos de Configuração
1) Pegue na pinça de secretária e abra-a até ao tamanho necessário para a posição de montagem
A pinça de secretária é acolchoada e expansível até 60 mm / 2,4 in
2) Deslize a pinça para o local e use o mecanismo de catraca para apertar a pinça.
Se a alavanca da catraca não conseguir fazer uma rotação completa, puxe para baixo na catraca, rode-a para a esquerda, depois levante a alavanca para a engatar e rode no sentido dos ponteiros do relógio para apertar.
3) Com a pinça de secretária no local, insira o Braço do Microfone na pinça de secretária
4) Para utilizar o sistema integrado de gestão de cabos, remova as tampas metálicas.
Nota: Existe um orifício próximo do local onde o braço se monta na pinça de secretária. Este orifício faz parte do sistema de gestão de cabos.
5) Com o cabo no local, solte a cabeça esférica rodando o parafuso.
6) Enquanto segura o microfone no lugar, rode a cabeça esférica para fixar o microfone
7) Depois de o microfone estar acoplado ao braço, aperte a cabeça esférica.
Ajustar Wave Mic Arm LP

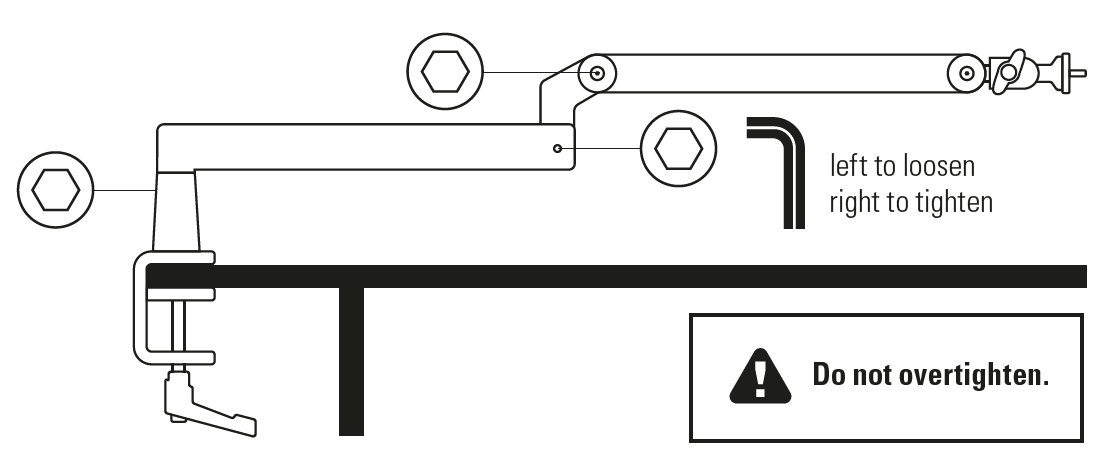

Utilize a Chave Allen incluída para ajustar a tensão do braço do microfone em vários pontos.
A versão mais recente do Wave Mic Arm LP inclui uma porca de orelha acoplada e não inclui nem requer a chave Allen para ajuste de tensão.
Nota: O ajuste vertical do Wave Mic Arm só é possível quando a tensão é reduzida. A tensão deve ser aplicada para manter o Mic Arm LP e o microfone no lugar após o ajuste.
Ajustes horizontais

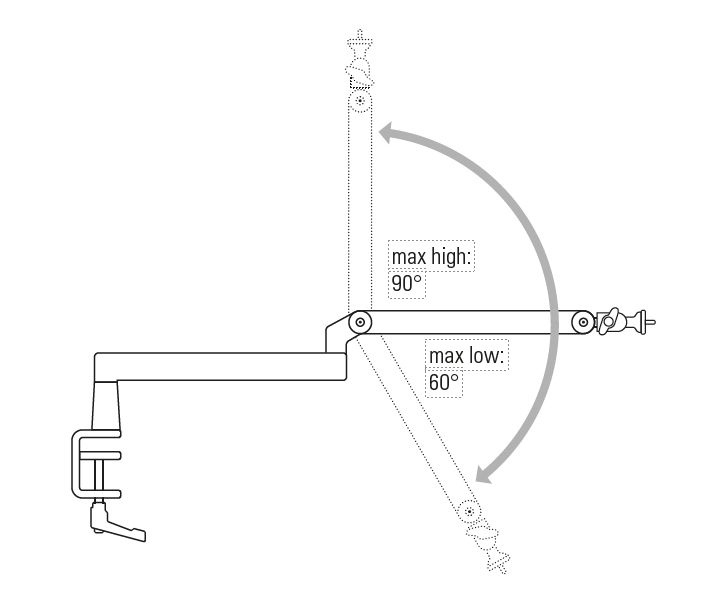

Ajustes verticais
