В этом руководстве описано подключение вебкамеры, видеокамеры, экшн-камеры или другой универсальной камеры к Elgato Prompter с помощью универсальной задней панели.

Для выполнения инструкций в этом руководстве вам потребуются следующие предметы:

• Камера, такая как вебкамера, видеокамера, экшн-камера или универсальная камера с несъемным объективом.
  • Если вы используете зеркальную камеру или беззеркальную камеру со сменяемым объективом, пожалуйста, посмотрите руководство по установке зеркальной/беззеркальной камеры.
• Универсальная задняя панель в комплекте с Prompter
• L-образный кронштейн камеры в комплекте с Prompter
• Крепление с винтом ¼" для установки Prompter



Видео инструкция

Установка Elgato Prompter

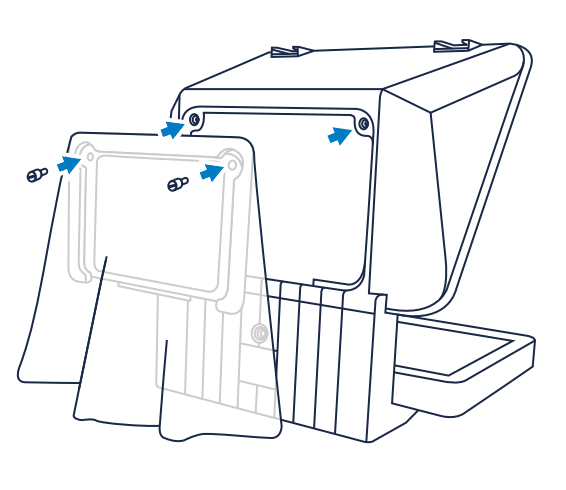

1) Установите универсальную заднюю панель в заднюю часть Prompter. В нижней части отверстия имеется выступ для правильной установки панели. Закрепите универсальную заднюю панель двумя винтами с барашками.

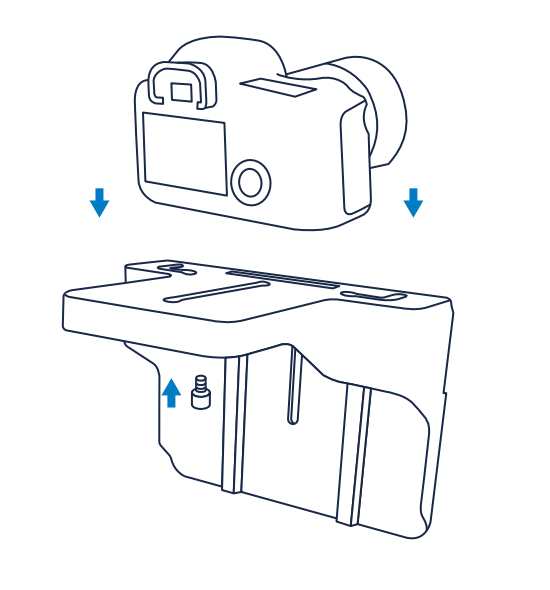

2) Присоедините камеру к L-образному кронштейну камеры с помощью прилагаемого винта с барашком. Не затягивайте его полностью.

ПРИМЕЧАНИЕ: Камера должна иметь резьбу ¼" для крепления на L-образный кронштейн камеры.

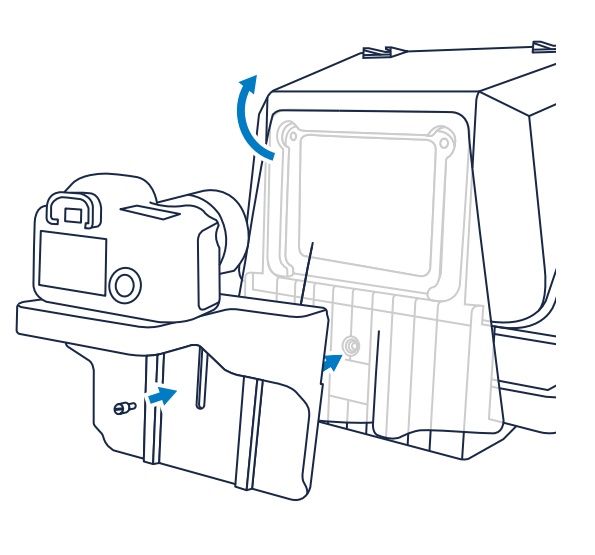

3) После поднятия шторки для доступа присоедините L-образный кронштейн камеры к Prompter с помощью прилагаемого винта с барашком. Не затягивайте его полностью. Накройте шторкой вашу камеру.

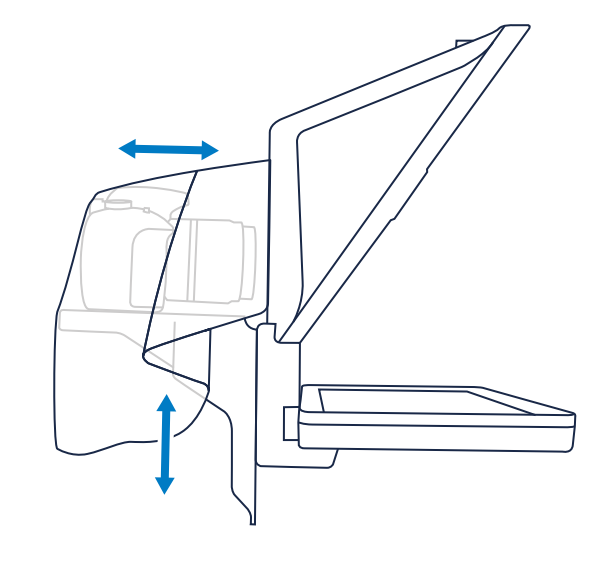

4) Поднимите L-образный кронштейн камеры так, чтобы объектив камеры был по центру отверстия Prompter. После центрирования полностью затяните L-образный кронштейн камеры к Prompter.

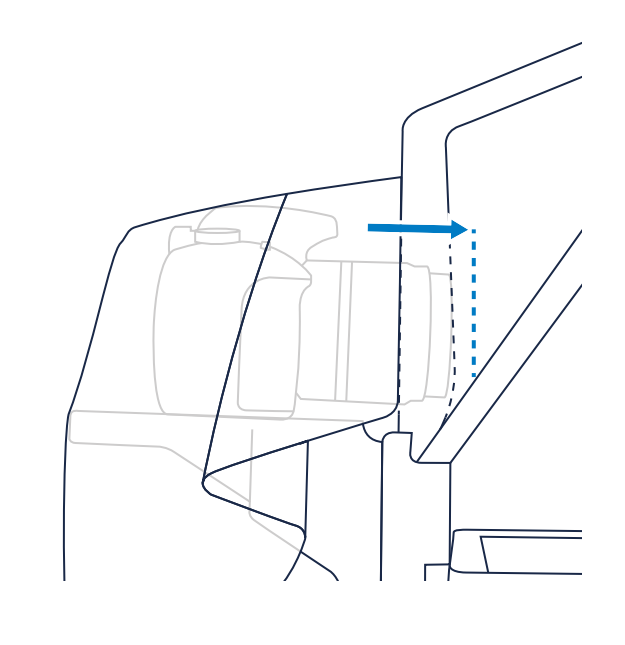

5) Переместите камеру как можно ближе к стеклу Prompter без соприкосновения.

ПРИМЕЧАНИЕ: У некоторых камер объективы могут выступать при увеличении масштаба. Убедитесь, что объектив вашей камеры не коснется стекла Prompter, чтобы избежать повреждений во время использования.

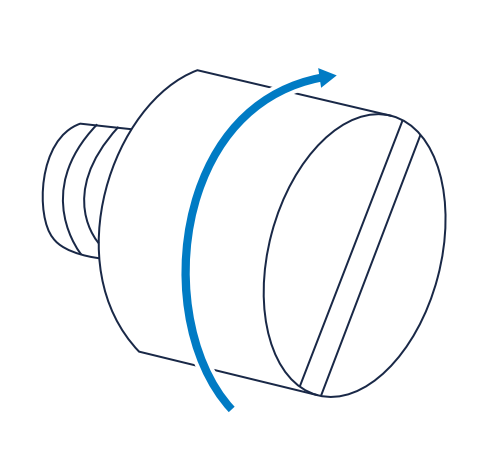

6) После правильного позиционирования камеры полностью затяните винт с барашком, чтобы закрепить камеру на L-образном кронштейне камеры.

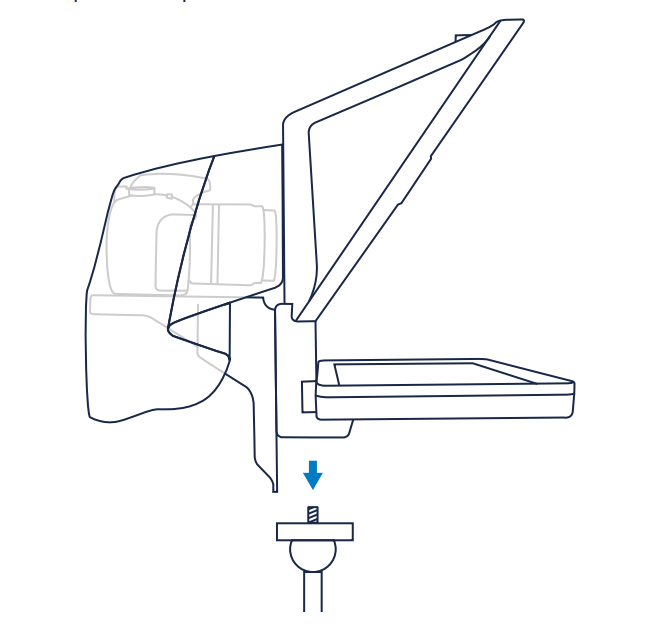

7) После установки камеры на Prompter установите сам Prompter. Используйте центральное крепление ¼" на Prompter и прикрутите его к штативу или другому креплению.

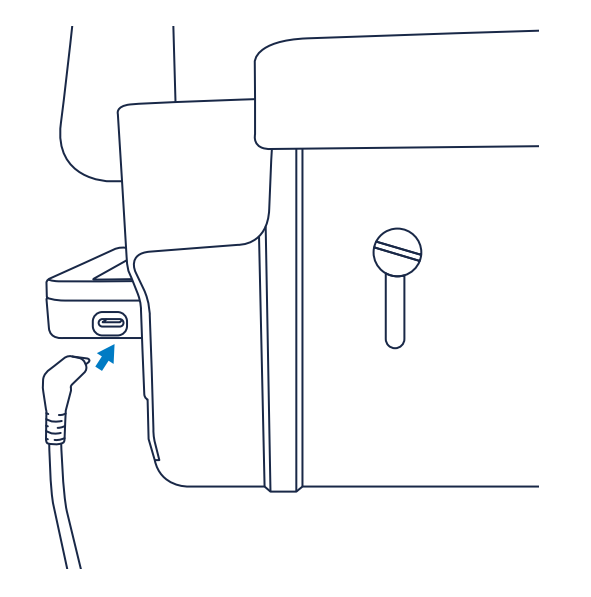

8) Возьмите кабель USB, входящий в комплект Prompter, и подключите разъем USB-C под прямым углом к Prompter так, чтобы он был направлен вниз.

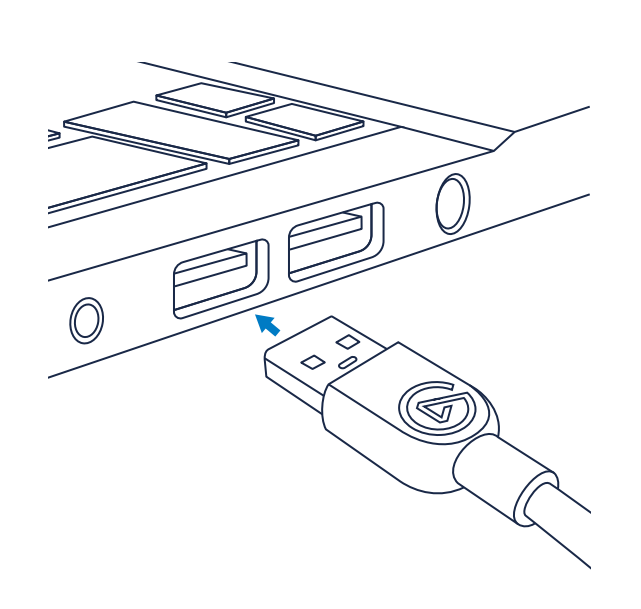

9) Подключите другой конец этого кабеля к доступному порту USB 3.0 на вашем компьютере

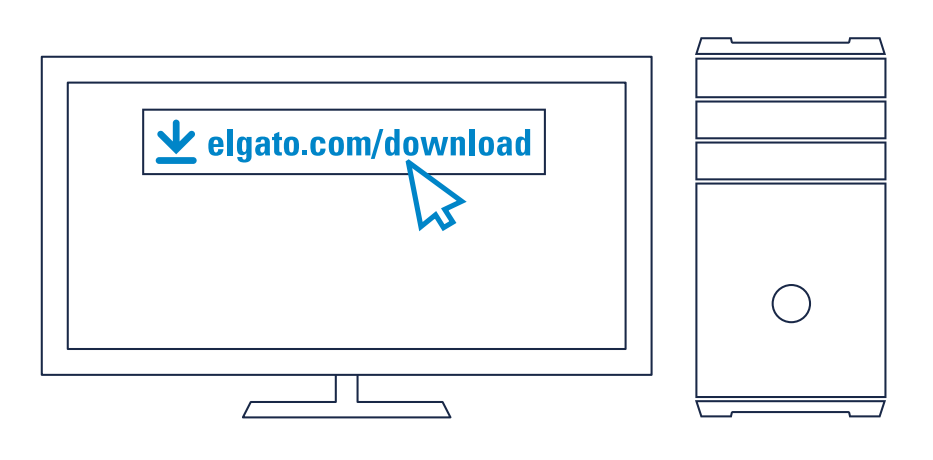

10) Посетите http://elgato.com/downloadsдля загрузки программного обеспечения Elgato Camera Hub для Windows и Mac.
