В этом руководстве описывается первоначальная установка USB Hub для Stream Deck +.
Требования
- Отвертка Phillips
- Stream Deck +
- USB Hub для Stream Deck +
- Внешний блок питания USB-C
- Минимальная мощность 100 Вт
- PD (Power Delivery) 3.0
Дополнительную информацию об источниках питания PD можно найти здесь.
Этапы установки

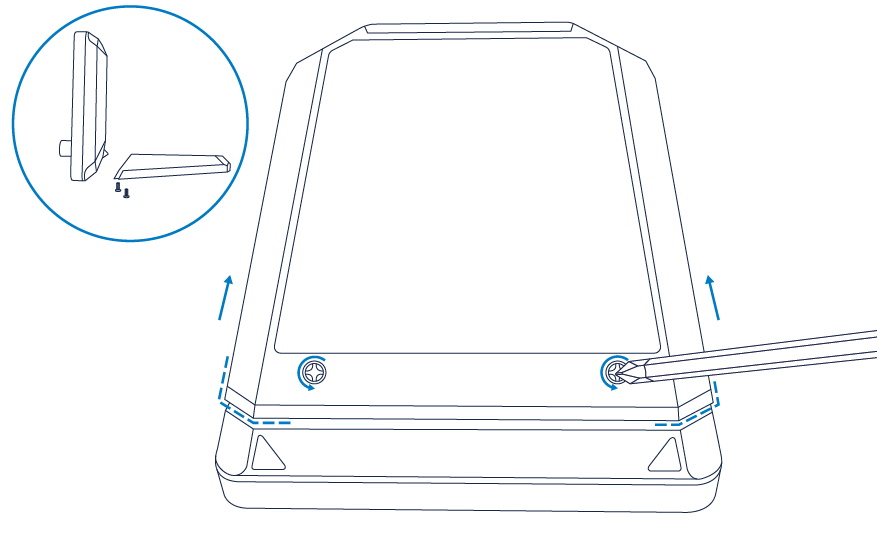

1) Отверткой Phillips (не входит в комплект) ослабьте два винта и извлеките подставку из Stream Deck +.

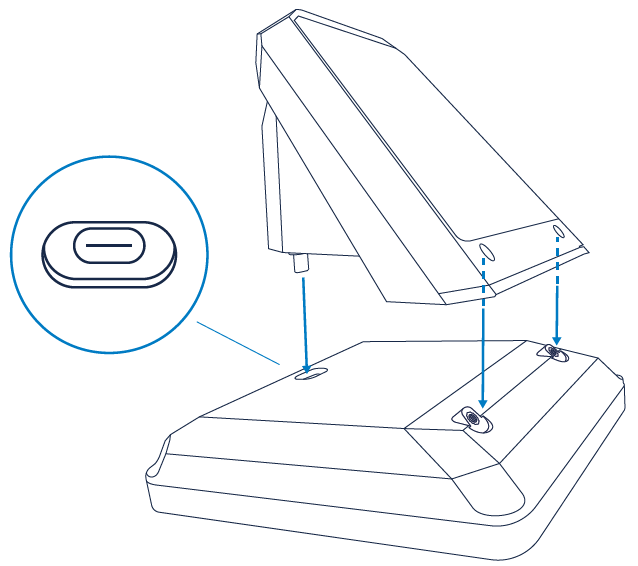

2) Выровняйте разъем USB-C док-станции с портом USB-C на Stream Deck + и аккуратно вставьте его.

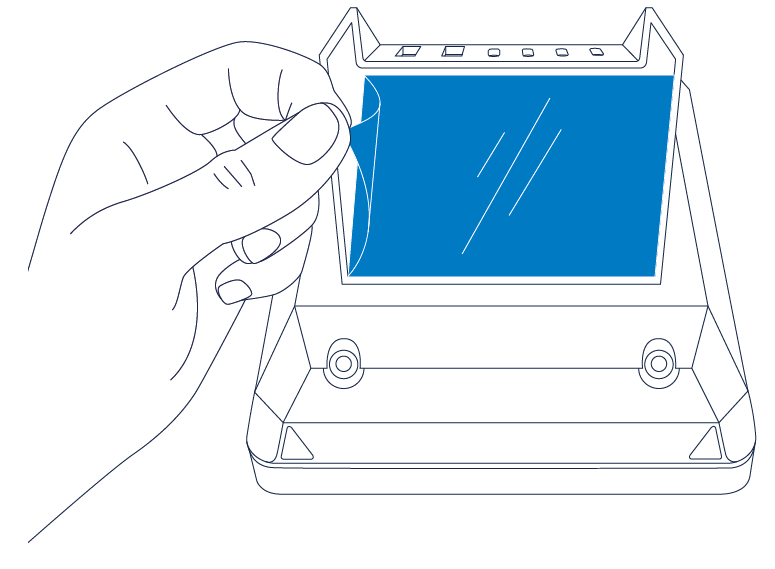

3) Снимите защитную пленку с клейкой подушечки и прижмите подставку к USB-концентратору.
Убедитесь, что концентратор выровнен с Stream Deck +. Переустановите.

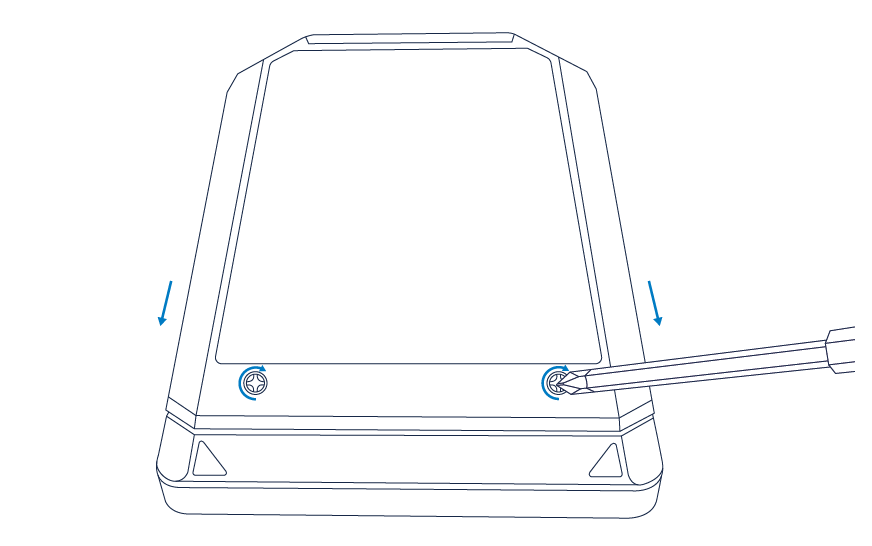

4) Переустановите подставку на Stream Deck +.

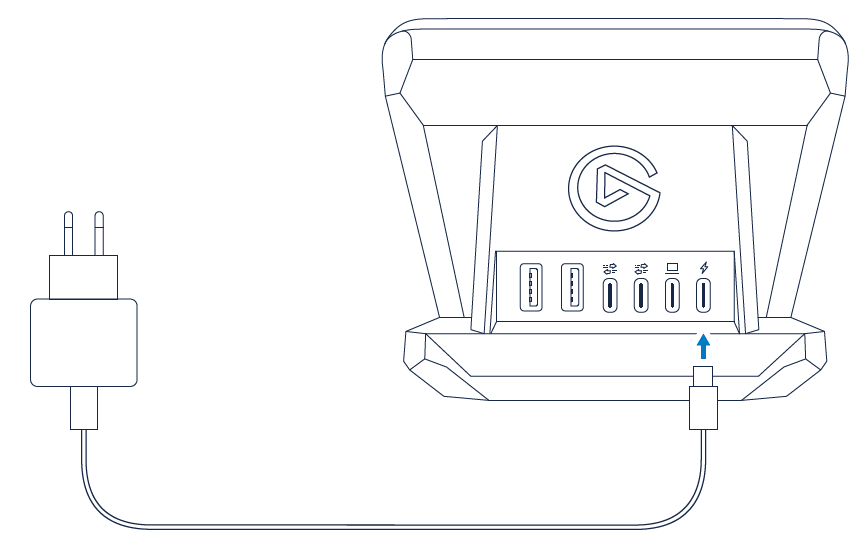

5) Подключите внешний блок питания USB-C (не входит в комплект) к порту справа. Требуется минимальная мощность 100 Вт и PD (Power Delivery) 3.0.

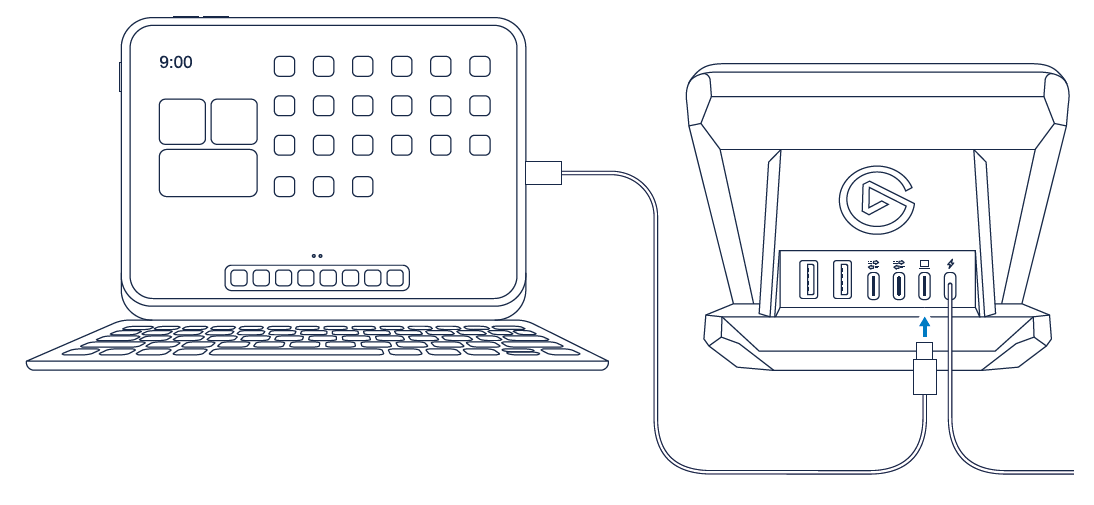

6) Подключите компьютер или планшет ко второму справа порту. Ваше устройство будет заряжаться через Power Delivery, одновременно обмениваясь данными с концентратором через один кабель.
Используйте только прилагаемый кабель. Для надежной работы концентратора требуется соединение USB 3.2.
Обратите внимание, что из 100 Вт, поставляемых блоком питания, 65 Вт доступны для Power Delivery, а остальная мощность распределяется между портами USB.

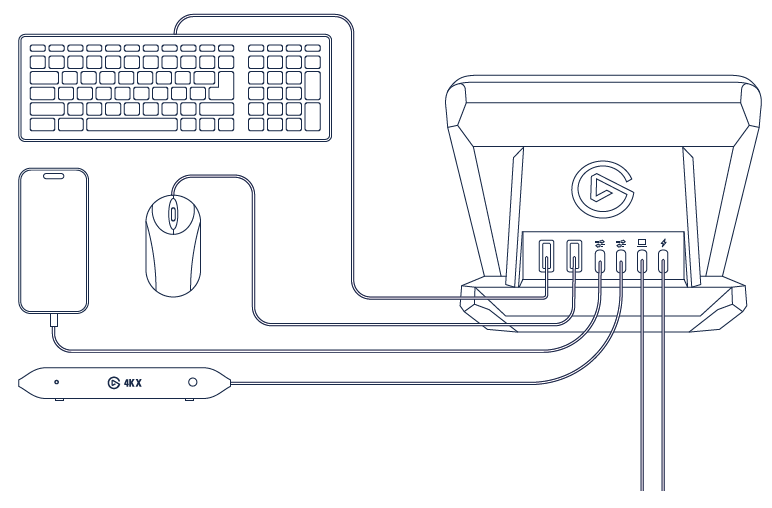

7) Подключите до четырех устройств к портам Type-A и Type-C.
Обратите внимание, что общая скорость загрузки двух портов Type-A и двух портов Type-C составляет 5 Гб/с. Все порты поддерживают USB до 3.2 GEN 1.

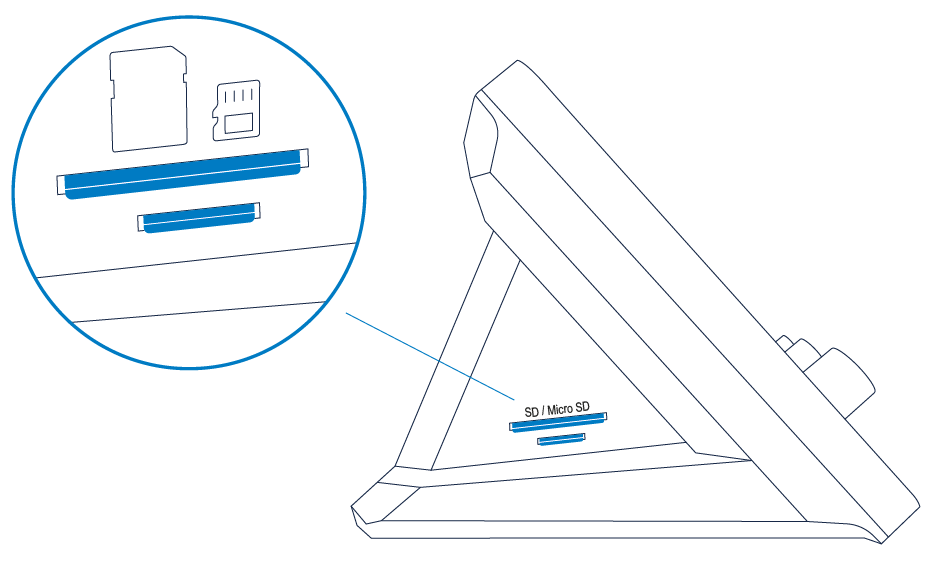

8) Устройство чтения/записи карт поддерживает карты SD и MicroSD, а также CompactFlash. Подробности см. в технических характеристиках.
