Следующая статья предназначена для продукта, который в настоящее время имеет статус Legacy (EOL). По этой причине информация ниже может не соответствовать возможностям текущего оборудования и программного обеспечения Elgato. |
В этом руководстве рассказывается о том, как настроить функцию Multiview устройства Cam Link Pro.
Настройка Multiview выполняется с использованием 4K Capture Utility или Stream Deck.
Разделы
Настройка с помощью 4K Capture Utility
Настройка с помощью Stream Deck
Multiview — это уникальная функция устройства Cam Link Pro. Она позволяет назначить все четыре входа HDMI в разные макеты, а затем вывести их в программное обеспечение, которое традиционно принимает только один видеовход, например видеоконференции приложений Zoom, Slack или Teams.
Multiview можно настроить в разные макеты:
Полноэкранный режим
Картинка в картинке
Рядом друг с другом
Три окна
Четыре окна
Настройка Multiview с помощью 4K Capture Utility
Системные требования:
- Cam Link Pro, установленное на настольном ПК
- 4K Capture Utility версии 1.7.4 или выше
1) Откройте 4K Capture Utility
2) Откройте параметры в правом верхнем углу

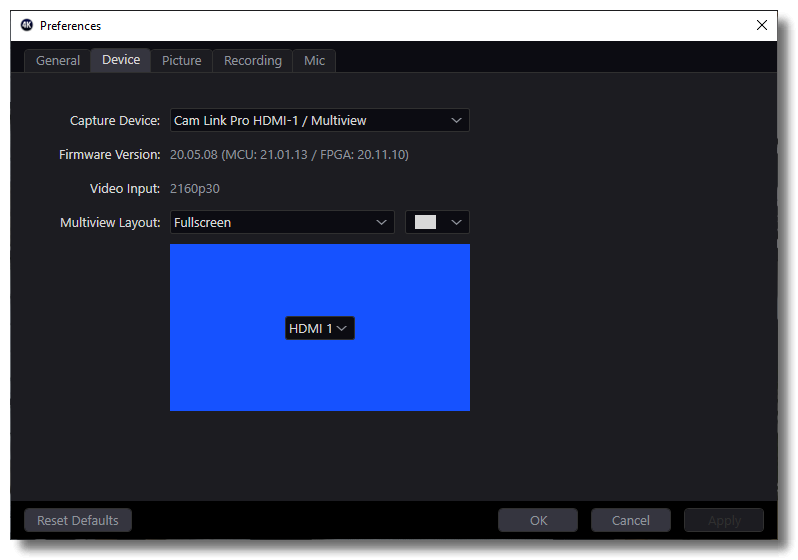

3) Перейдите на вкладку «Устройство»
4) В раскрывающемся меню «Устройство» выберите Cam Link Pro HDMI 1 / Multiview
Раскрывающееся меню макета Multiview используется для выбора активного макета Multiview.
Узнайте о различных макетах Multiview здесь.
После выбора макета можно изменить позицию входов в макете, используя это раскрывающееся меню.
Далее, используя раскрывающееся меню входов, выберите, какой вход HDMI назначен для Multiview
При использовании Multiview звук захватывается только с одного из входов HDMI, и есть некоторые тонкости относительно того, какой именно вход это будет. То, как захватывается звук, объясняется в этом разделе руководства.
Изменение макетов может быть выполнено, пока Cam Link Proоткрыто в другом программном обеспечении.
Например, при использовании Cam Link Proв Zoom 4K Capture Utility может быть открыто в меню параметров для управления макетами и входами в реальном времени.
Multiview и звук
Звук всегда захватывается с входа, который находится слева и вверху.
Например, в этом макете Picture-by-Picture будет захватываться звук с HDMI 3.
В этом макете Picture-in-Picture будет захватываться звук с HDMI 1.
В этом макете «Три окна» будет захватываться звук с HDMI 1.
В этом макете «Четыре окна» будет захватываться звук с HDMI 4.
Настройка Multiview с помощью Stream Deck
Требования
- Cam Link Pro, установленное на настольном ПК
- Устройство Stream Deck или Stream Deck Mobile
- Stream Deck версии 4.9.4 или выше
- 4K Capture Utility версии 1.7.4 или выше

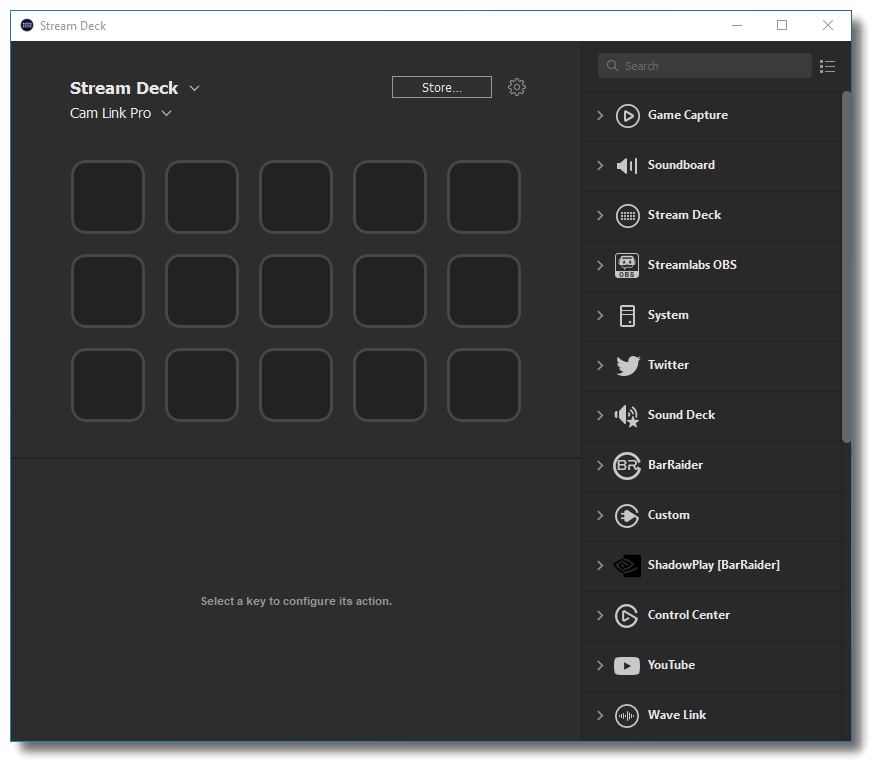

1) Откройте программное обеспечение Stream Deck
2) Откройте Store
3) Найдите или найдите плагин Cam Link Pro, а затем нажмите на кнопку установки
4) После установки плагин Cam Link Proпоставляется с одним действием — Set Multiview Mode.

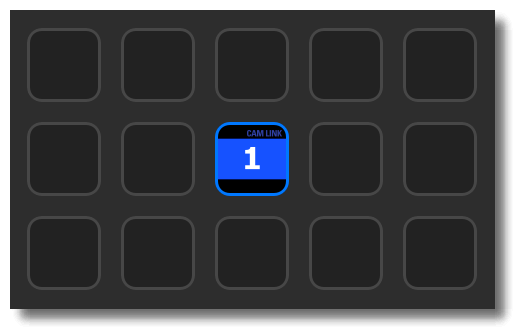

5) Перетащите Set Multivew Mode на доступную клавишу

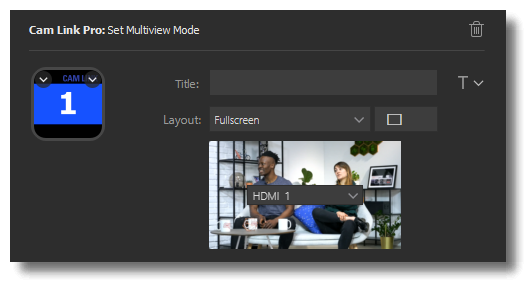

6) Нажмите на заполненную клавишу, чтобы открыть Property Inspector.

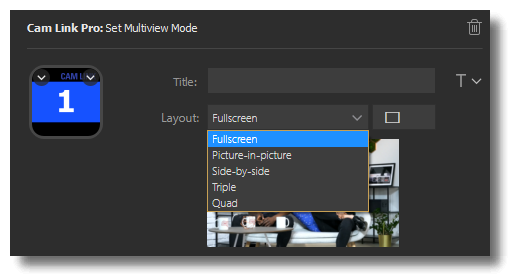

7) Нажмите на раскрывающееся меню Layout, чтобы выбрать один из доступных макетов Multiview
Для определенных макетов, таких как Side-By-Side, Picture-in-Picture и Triple, позицию входов можно изменить прямо в Property Inspector.

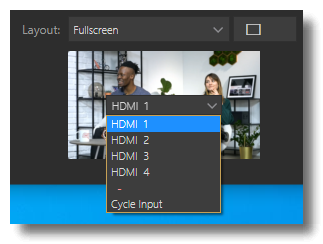

8) После выбора макета и позиции входов используйте раскрывающиеся меню Input для назначения входа HDMI.
Теперь нажатие на клавишу приведет к изменению Multiview на выбранный макет и назначенные входы.
С помощью Stream Deck и Multiview вы можете настроить несколько клавиш для быстрого переключения между различными макетами и входами или использовать многодействия Stream Deck для выполнения запрограммированной последовательности мультикамер.
