Это руководство содержит инструкции по настройке Wave Mic Arm LP.
Требования
Wave Mic Arm LP
Микрофон
Кабель для микрофона
Опциональный шестигранный ключ для регулировок
- Входит в комплект Wave Mic Arm LP.
- Новая версия Mic Arm LP заменяет шестигранный ключ на встроенную гайку-барашек.
Опциональные адаптеры 1/4" на 3/8" и 1/4" на 5/8" для крепления микрофона
- Входят в комплект Wave Mic Arm LP
Этапы настройки
1) Возьмите настольный зажим и откройте его до требуемого размера для места крепления
Настольный зажим имеет мягкую накладку и расширяется до 60 мм / 2,4 дюйма
2) Установите зажим на место и используйте храповый механизм для затягивания зажима.
Если рукоятка храпового механизма не может повернуться на полный оборот, потяните рукоятку вниз, поверните ее влево, затем поднимите рычаг для его включения и вращайте по часовой стрелке для затягивания.
3) С установленным настольным зажимом вставьте микрофонный кронштейн в настольный зажим
4) Чтобы использовать встроенную систему управления кабелями, снимите металлические крышки.
Примечание: Рядом с местом крепления кронштейна к настольному зажиму есть отверстие. Это отверстие является частью системы управления кабелями.
5) С установленным кабелем ослабьте шаровую головку, вращая винт.
6) Удерживая микрофон на месте, поверните шаровую головку для фиксации микрофона
7) После присоединения микрофона к кронштейну затяните шаровую головку.
Регулировка Wave Mic Arm LP

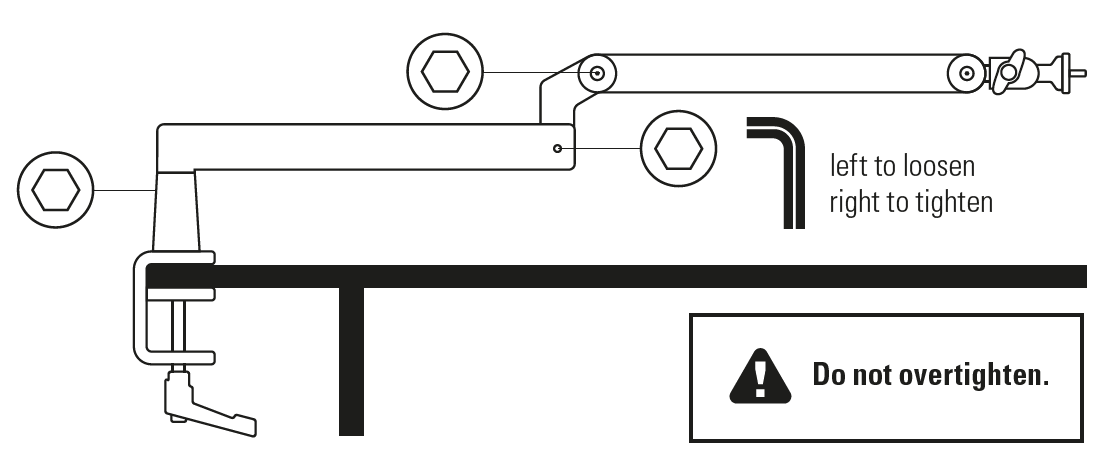

Используйте входящий в комплект шестигранный ключ для регулировки натяжения микрофонного кронштейна в различных точках.
Новая версия Wave Mic Arm LP включает встроенную гайку-барашек и не требует шестигранного ключа для регулировки натяжения.
Примечание: Вертикальная регулировка Wave Mic Arm возможна только при сниженном натяжении. После регулировки должно быть приложено натяжение для удержания Mic Arm LP и микрофона на месте.
Горизонтальная регулировка

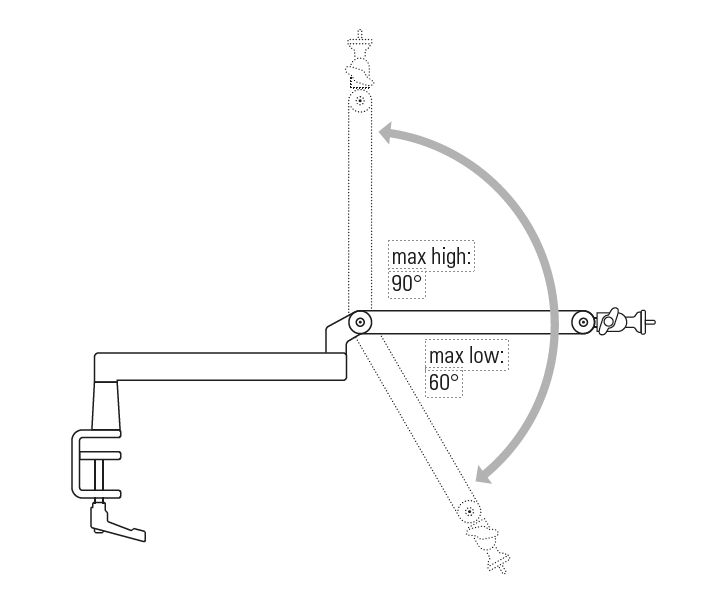

Вертикальная регулировка
