Это руководство покажет вам, как использовать Elgato Game Capture HD60 X с OBS Studio. Хотя это руководство написано для OBS Studio, многие шаги одинаковы для Streamlabs Desktop.
Содержание
- Требования
- Мастер автоматической настройки OBS
- Настройка записей OBS
- Добавление HD60 X в OBS Studio (видео)
- Добавление HD60 X в OBS Studio (аудио)
Требования
- Elgato Game Capture HD60 X
- Apple M1 Chip или процессор Intel Core i5 четвёртого поколения (i5-4xxx или аналогичный)
- macOS 10.13 или более поздняя версия
- OBS Studio версии 27.2.4 или новее
Мастер автоматической настройки
OBS Studio предлагает автоматическую настройку, которая автоматически тестирует вашу систему и пытается найти параметры, которые может обработать ваш компьютер. Это включает трансляцию или запись, разрешение, битрейт, кодировщик, поставщика трансляции и т. д. Вы всегда можете позже изменить параметры вручную.
Мастер автоматической настройки

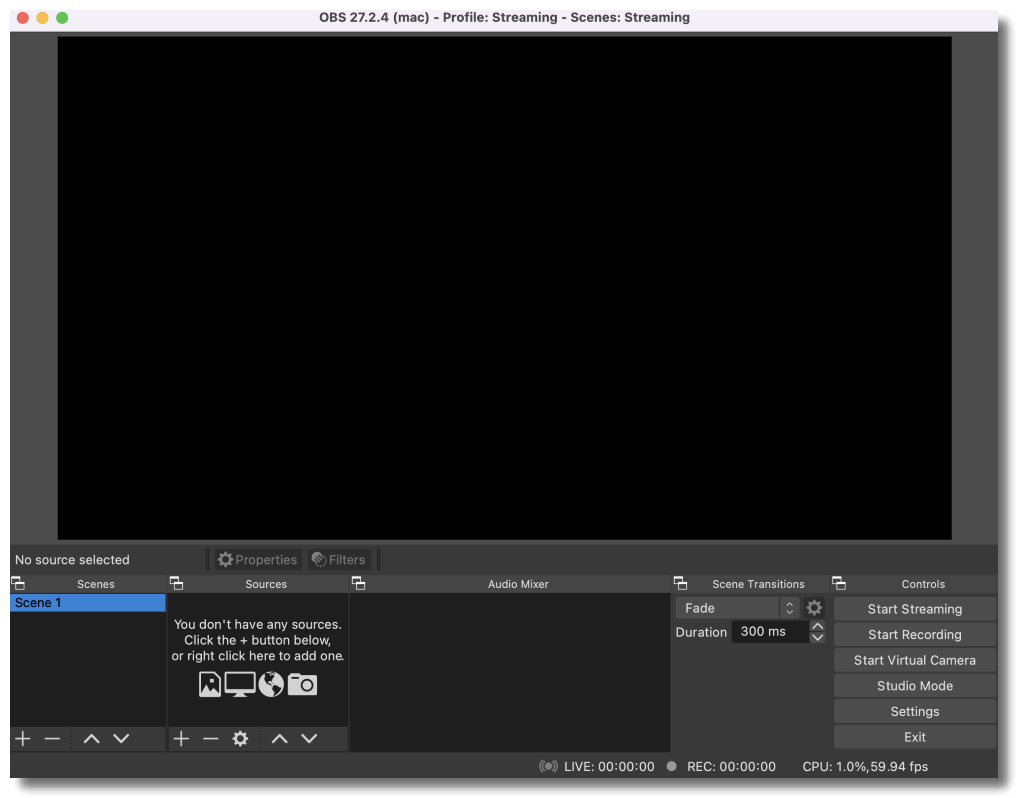

1) Откройте OBS Studio.

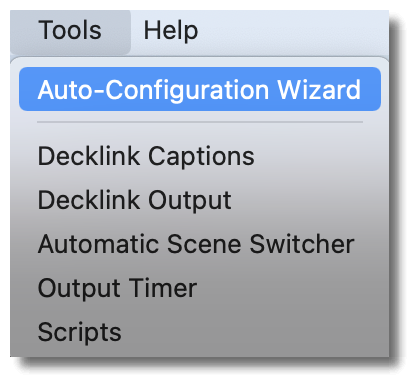

2) Перейдите в Строку меню и выберите Инструменты > Мастер автоматической настройки.

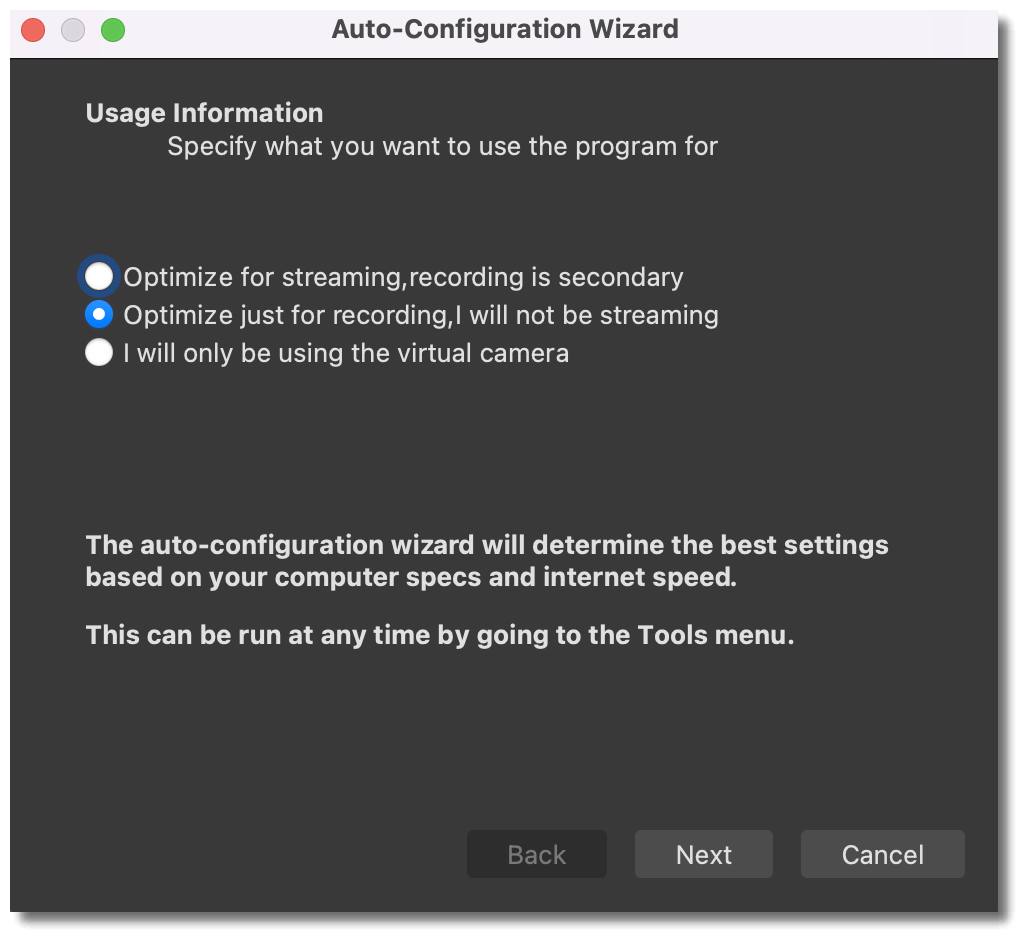

3) Появится Мастер автоматической настройки. В этом руководстве мы используем запись, но выберите наиболее подходящий вариант и нажмите Далее.

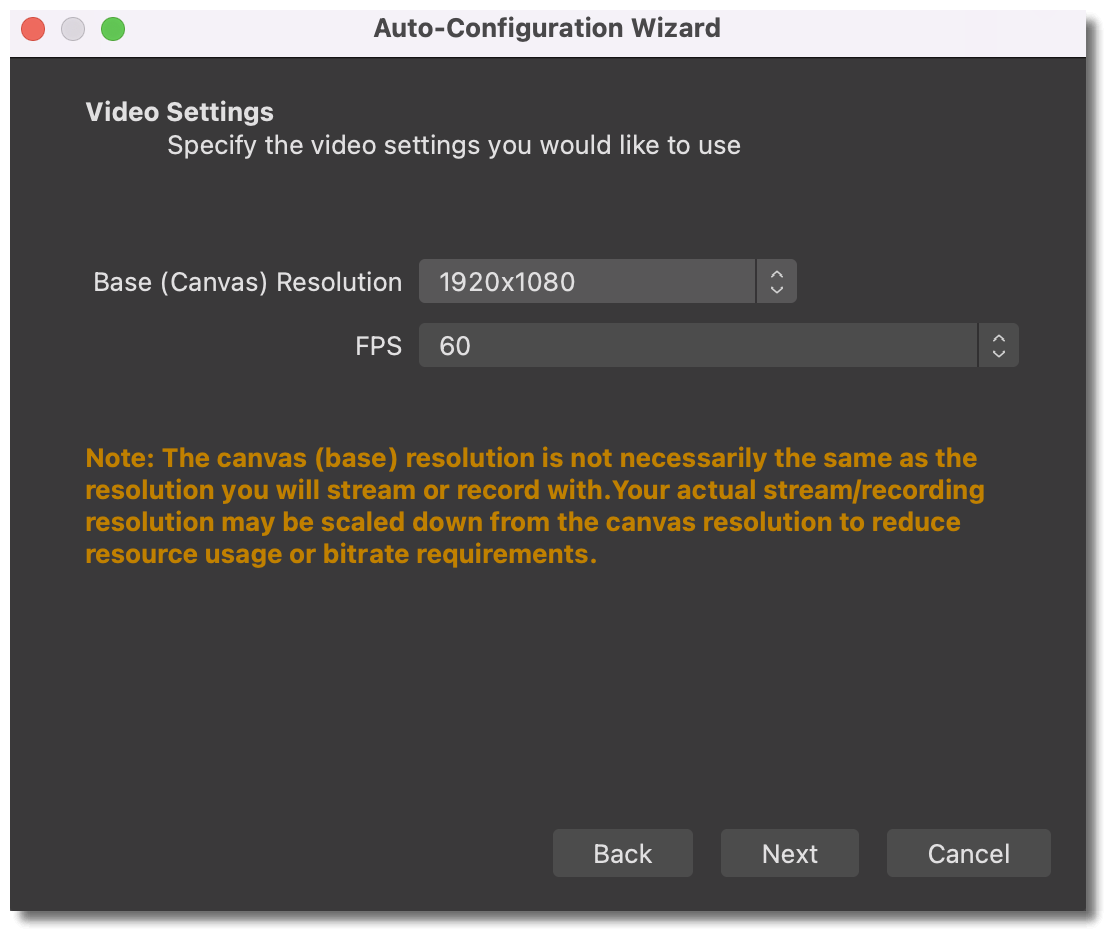

4) Теперь появятся параметры видео. Выберите Базовое разрешение (Canvas) и Частоту кадров. В этом примере мы используем базовое разрешение 1920x1080 и 60 FPS. После выбора параметров нажмите «Далее».

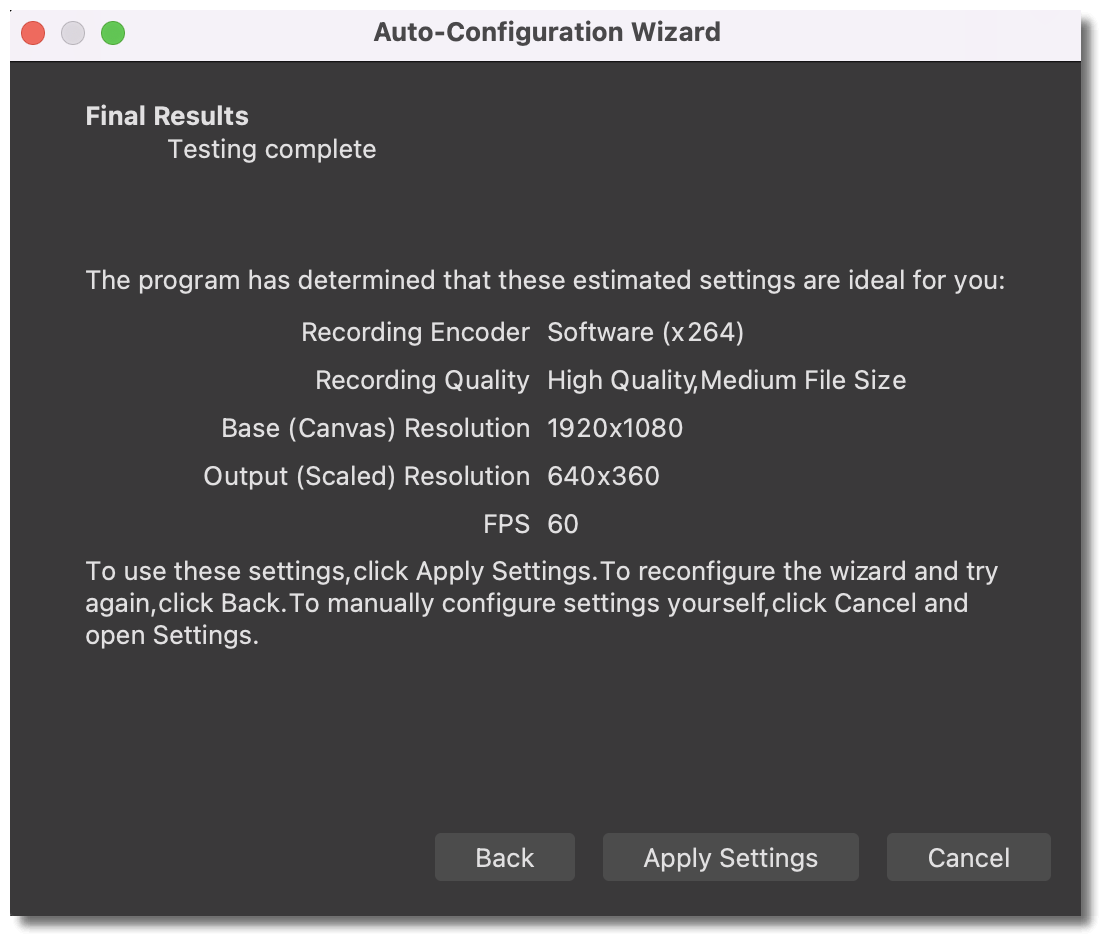

5) OBS Studio попытается определить оптимальные параметры для вашего Mac. Если результаты вас не устраивают, нажмите «Отмена», чтобы установить параметры вручную.
Настройка записей OBS
Видео
OBS Studio предоставляет возможность регулировать частоту кадров (FPS), базовый холст и выходное разрешение. Базовый холст определяет, что отображает OBS, в то время как выходное разрешение изменит разрешение записи.
1) Перейдите в нижний правый угол OBS Studio и выберите Параметры.

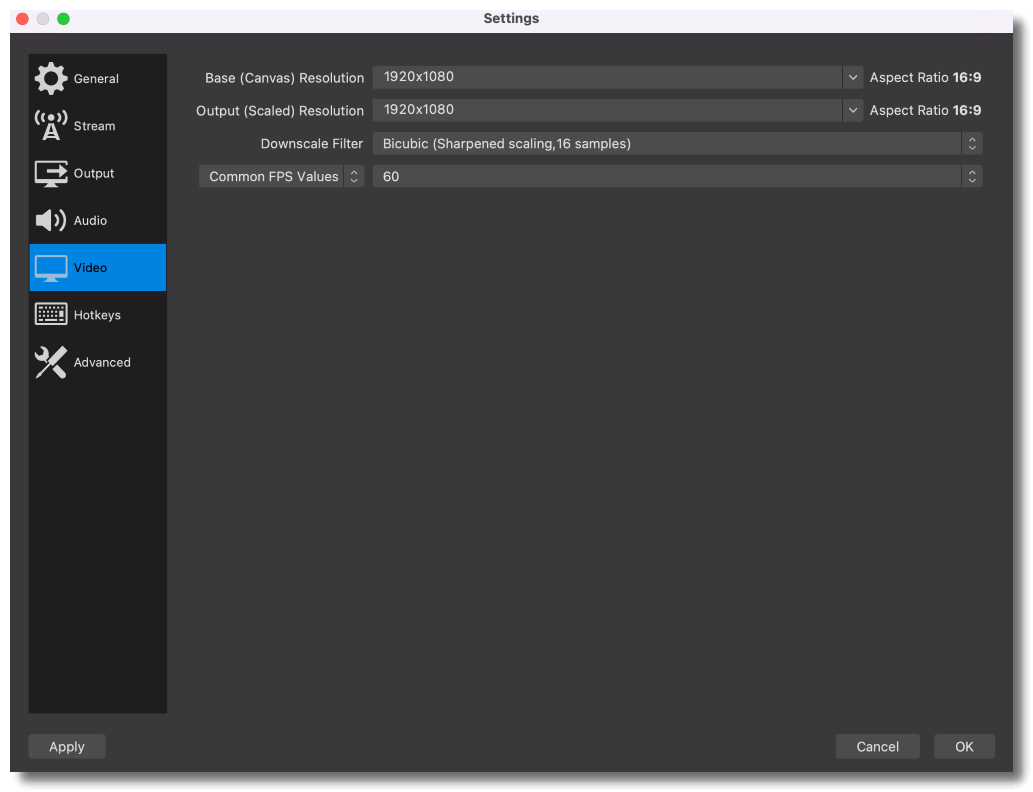

2) Появится новое окно — выберите вкладку Видео. Теперь вы сможете отрегулировать базовое разрешение (Canvas), выходное разрешение (масштабированное), фильтр масштабирования и частоту кадров.
Выход
Вкладка Выход позволяет вам регулировать кодировщик, битрейт видео/аудио, путь записи и многое другое.
1) Перейдите в нижний правый угол OBS Studio и выберите Параметры.

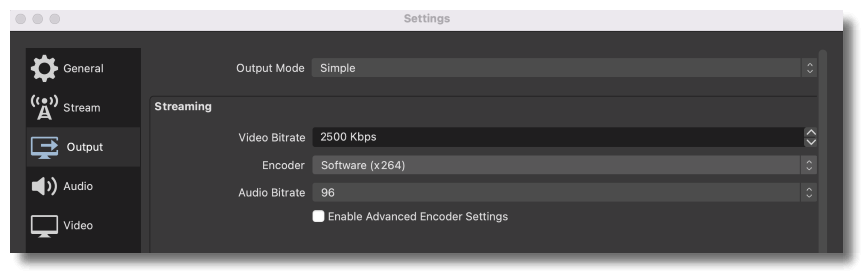

2) Появится новое окно — выберите Выход на левой боковой панели.
3) В раскрывающемся меню Режим выхода выберите Расширенный, чтобы переключиться с простых параметров.

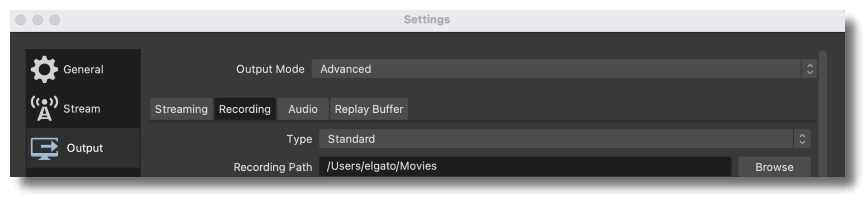

4) Нажмите на вкладку Запись.

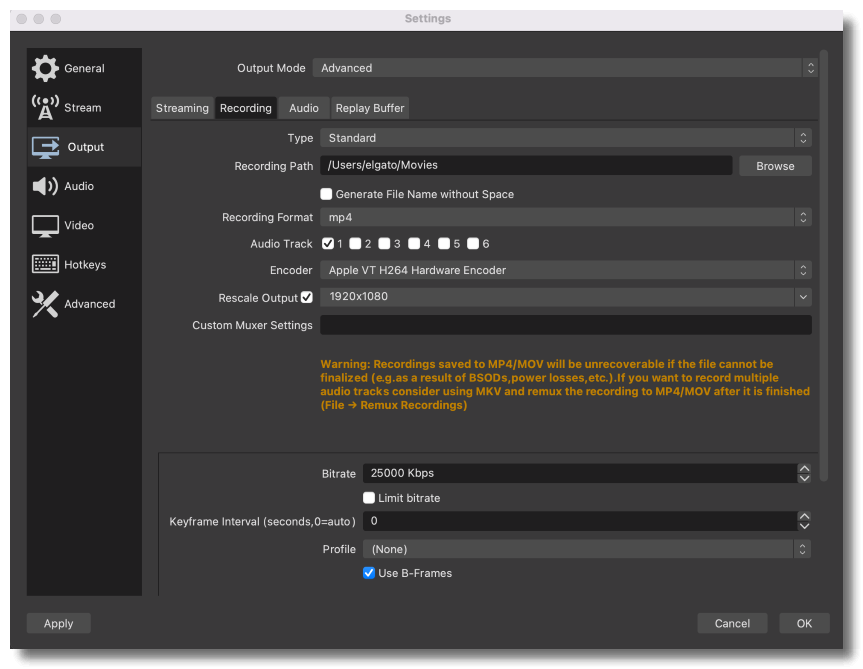

5) Теперь вы сможете отрегулировать путь записи, формат записи, дорожки звука, кодировщик и изменение размера выхода.
6) После того как вы завершите установку желаемого пути записи и формата, убедитесь, что кодировщик установлен на Apple VT H264 Hardware Encoder.
7) Битрейт — это количество бит в секунду. Это определяет общее качество записи. Для начала приведены рекомендуемые битрейты. Обратите внимание, что это не окончательные цифры и могут потребоваться корректировки.
- 720p: 10 000 Кбит/с
- 1080p: 20 000 Кбит/с
- 1440p: 30 000 Кбит/с
- 2160p: 40 000 Кбит/с
Добавление HD60 X в OBS Studio (видео)
1) Откройте OBS Studio

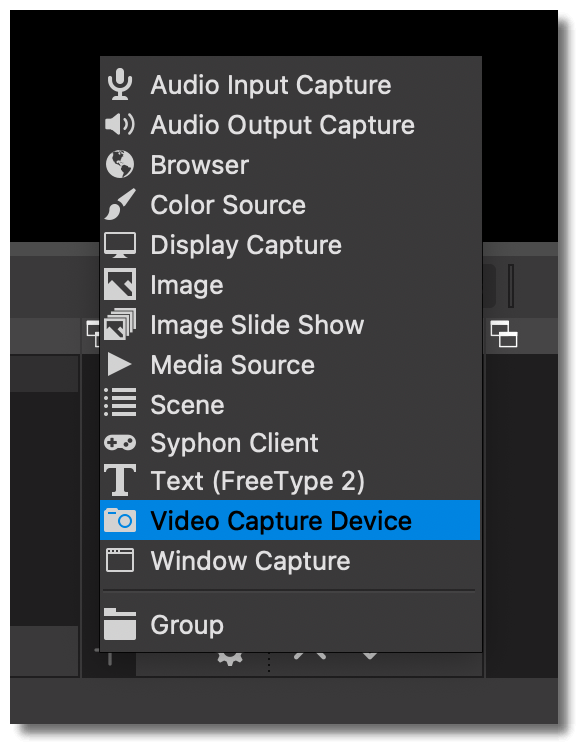

2) В поле «Источники» нажмите на значок ➕ и выберите «Устройство захвата видео»

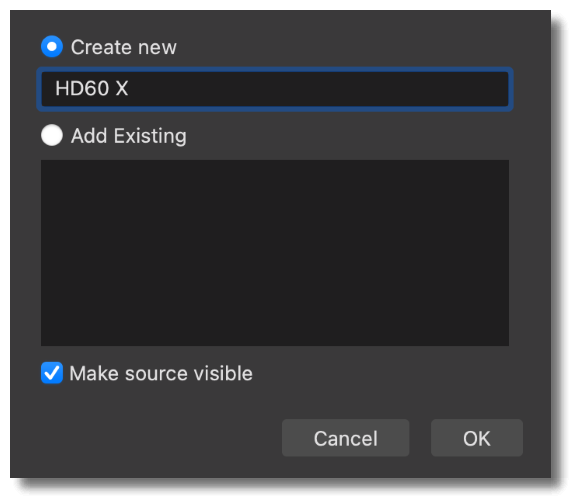

3) Дайте источнику имя, например Game Capture HD60 X, затем нажмите «ОК».

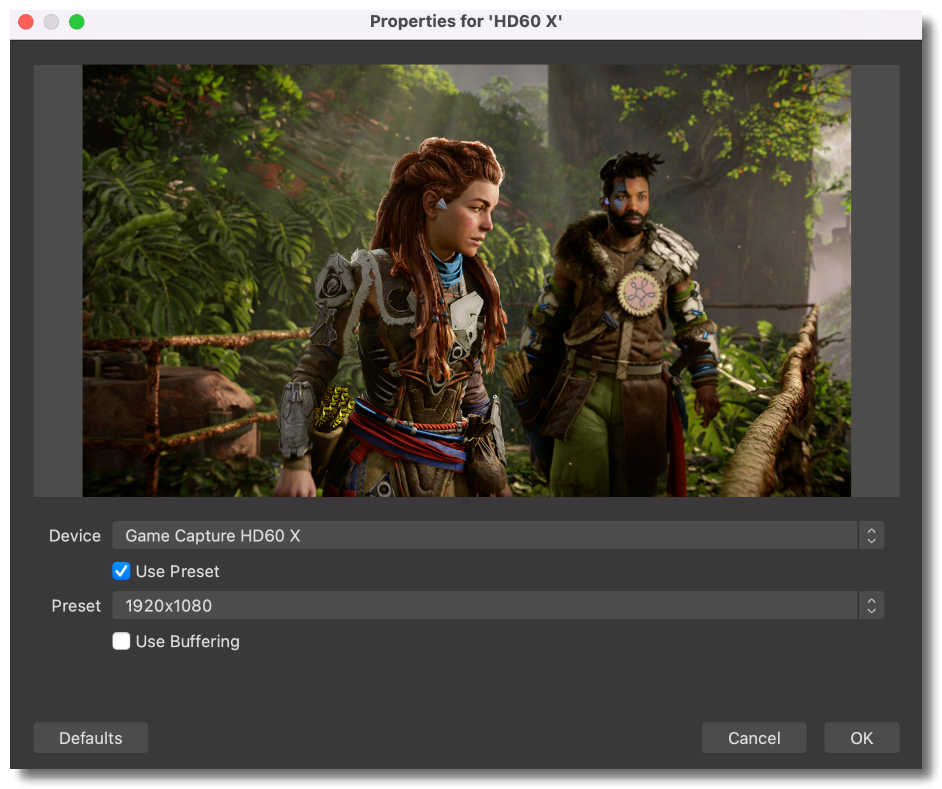

4) Выберите Elgato Game Capture HD60 X из раскрывающегося меню в окне свойств устройства.
Добавление HD60 X в OBS Studio (аудио)

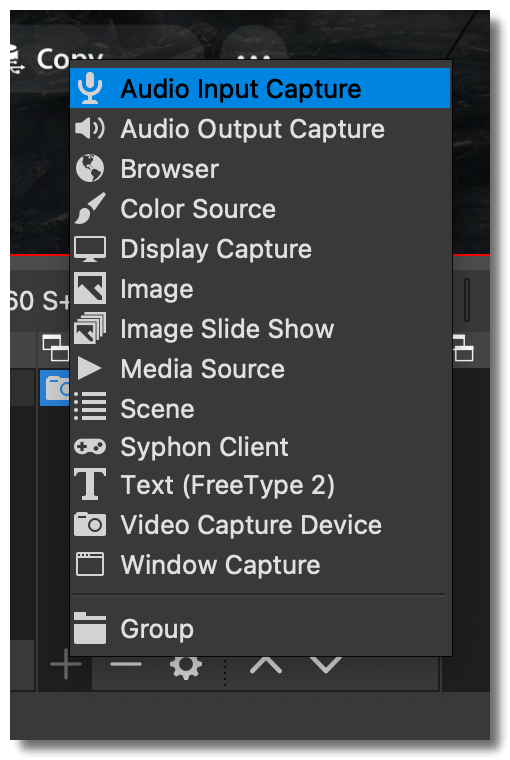

1) В поле Источники нажмите на значок ➕ и выберите Захват входного аудио.

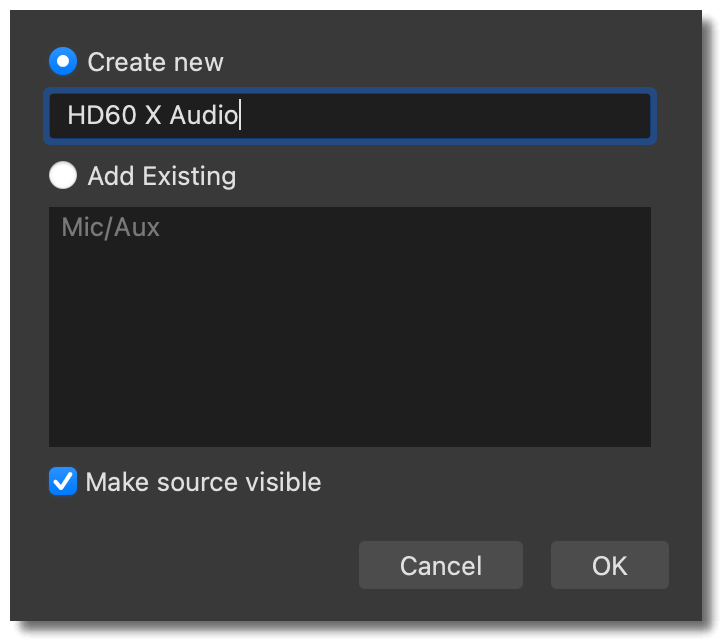

2) Дайте источнику имя, например Game Capture HD60 X Audio, и затем нажмите «ОК»

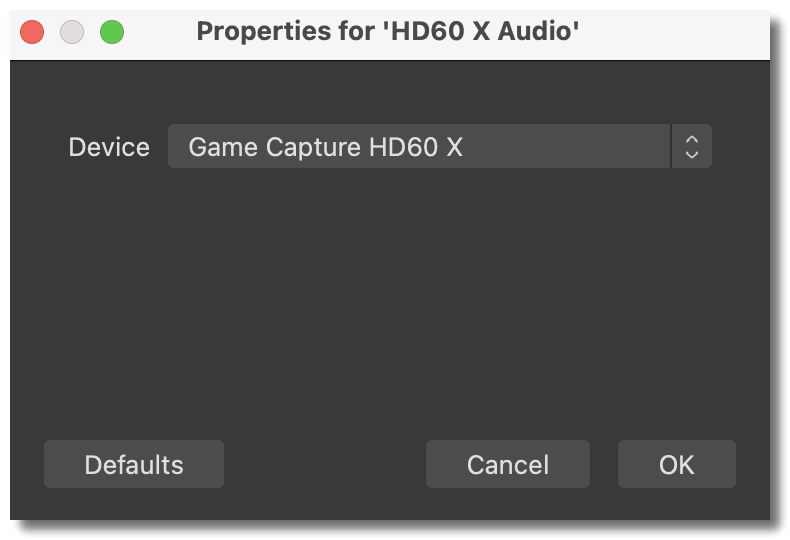

3) В раскрывающемся меню «Устройство» выберите Elgato Game Capture HD60 X, затем нажмите «ОК».
Видео и аудио с Game Capture HD60 X теперь захватываются в OBS Studio.
