Den här guiden visar hur du konfigurerar USB Hub för Stream Deck + för första gången.
Krav
- Phillips skruvmejsel
- Stream Deck +
- USB Hub för Stream Deck +
- Extern USB-C strömförsörjning
- Minst 100 watts utgångseffekt
- PD (Power Delivery) 3.0
För mer information om PD strömförsörjning, klicka här.
Installationssteg

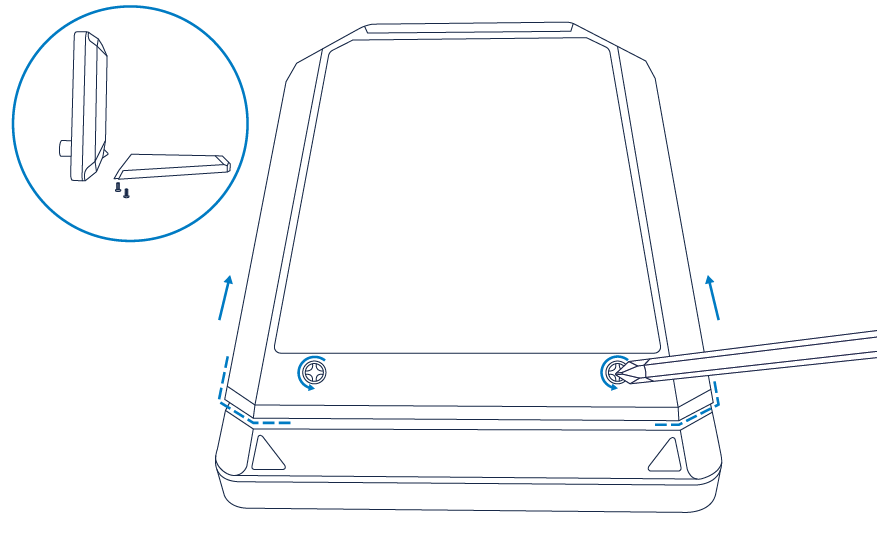

1) Använd en Phillips skruvmejsel (ingår inte) för att lossa de två skruvarna och ta bort sockeln från Stream Deck +.

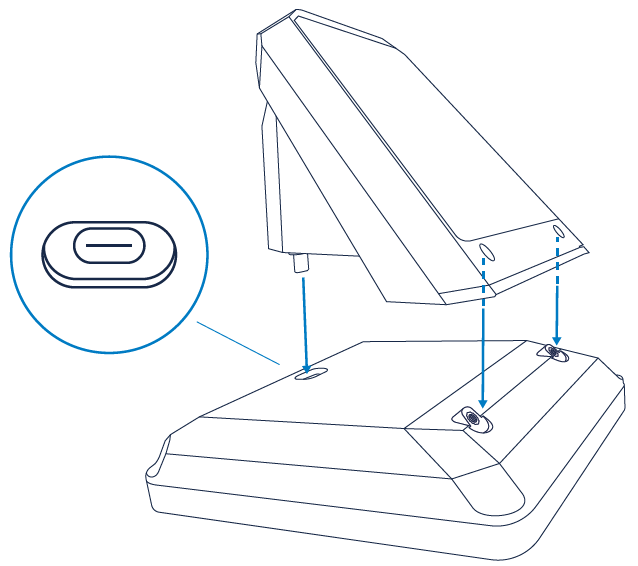

2) Rikta in dockans USB-C kontakt mot USB-C porten på Stream Deck + och sätt in försiktigt.

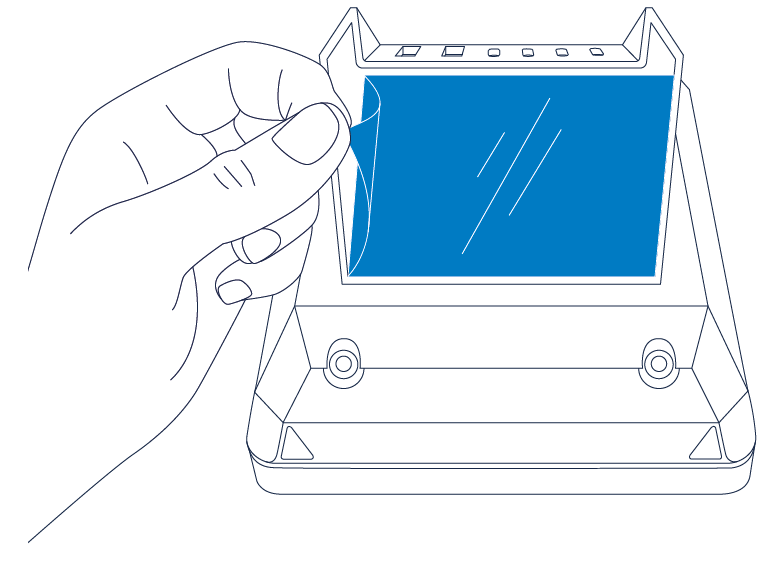

3) Ta bort skyddsfilmen från det självhäftande fästet och tryck sockeln på USB-hubben. Se till att hubben är väl justerad med Stream Deck +. Sätt tillbaka+.

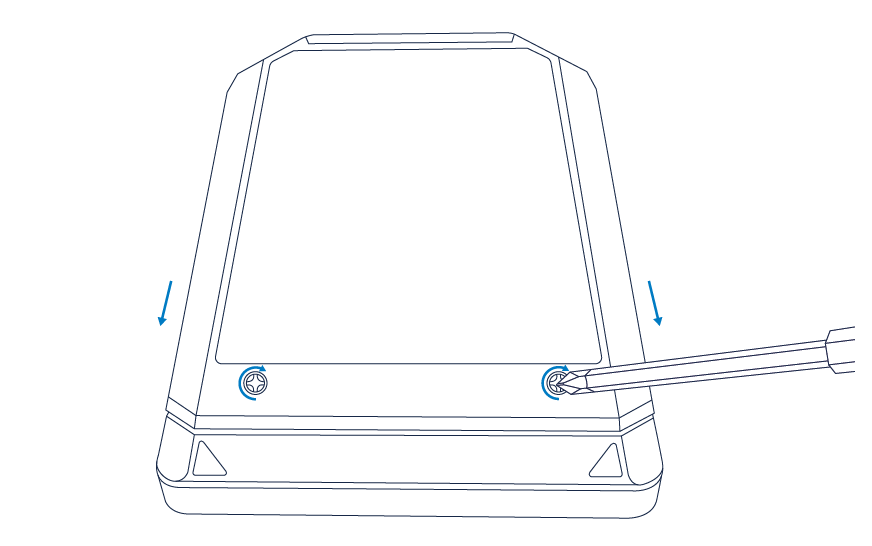

4) Sätt tillbaka sockeln på Stream Deck +.

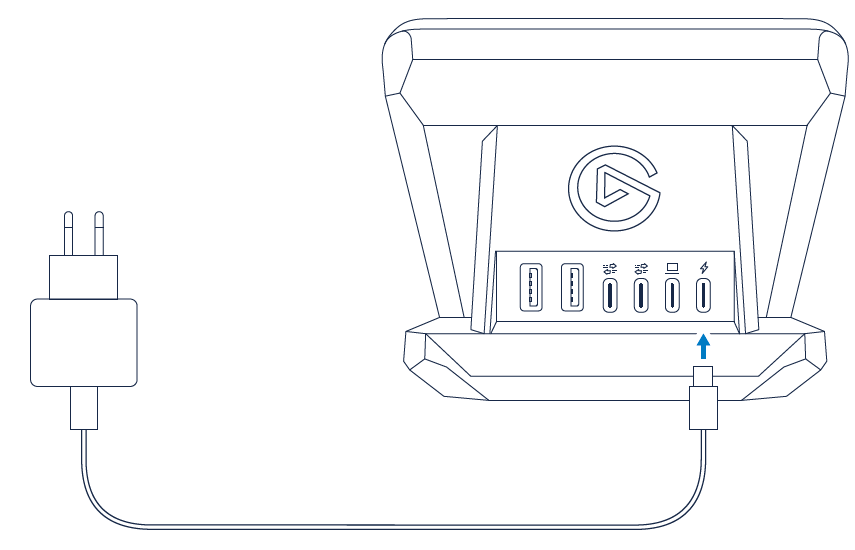

5) Anslut en extern USB-C strömförsörjning (ingår inte) till porten på höger sida. En minsta utgångseffekt på 100 watts och PD (Power Delivery) 3.0 krävs.

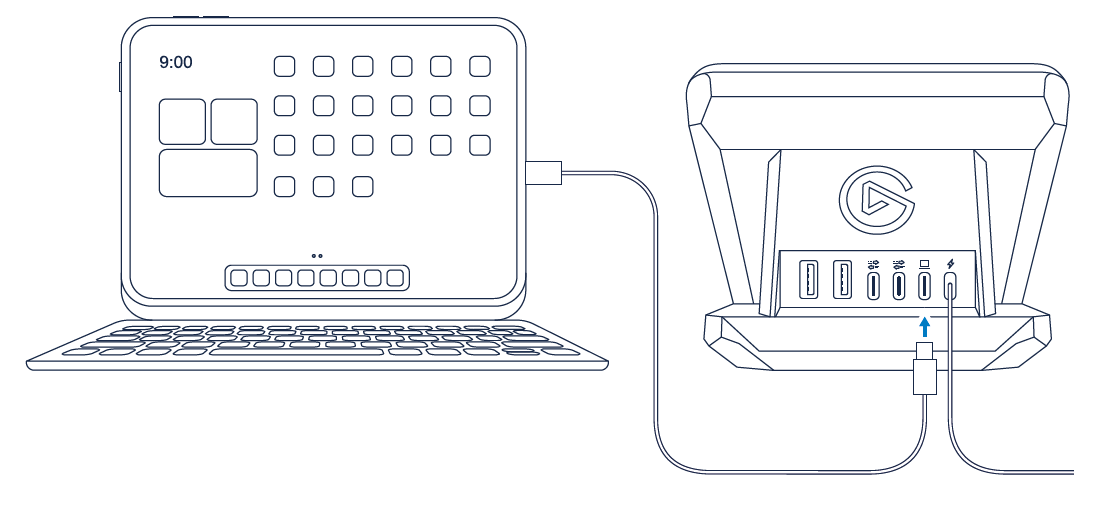

6) Anslut din dator eller surfplatta till porten näst längst till höger. Din enhet laddas via Power Delivery samtidigt som den utbyter data med hubben via en enda kabel.
Använd endast den medföljande kabeln. En USB 3.2-anslutning krävs för att hubben ska fungera tillförlitligt.
Observera att av de 100 watts som levereras via strömförsörjningen är 65 watts tillgängliga för Power Delivery, medan resten distribueras till USB-portarna.

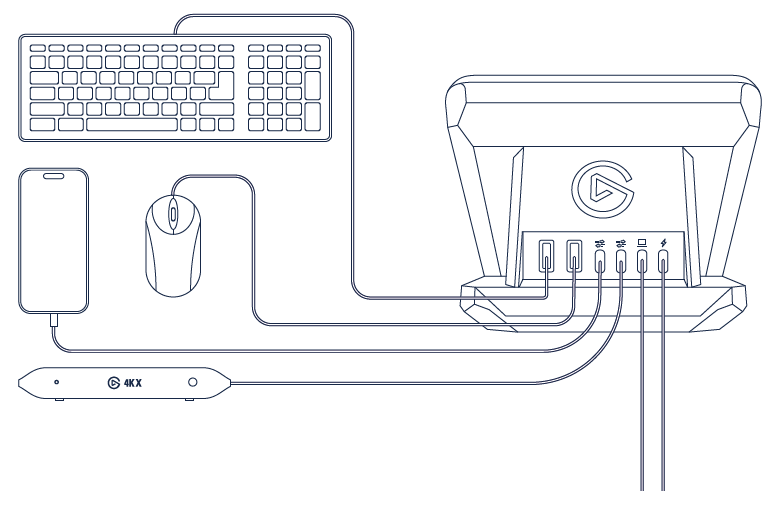

7) Anslut upp till fyra enheter till Type-A och Type-C portarna.
Observera att den sammanlagda nedladdningshastigheten för de två Type-A portarna och de två Type-C portarna totalt är 5 Gb/s. Alla portar stöder USB upp till 3.2 GEN 1.

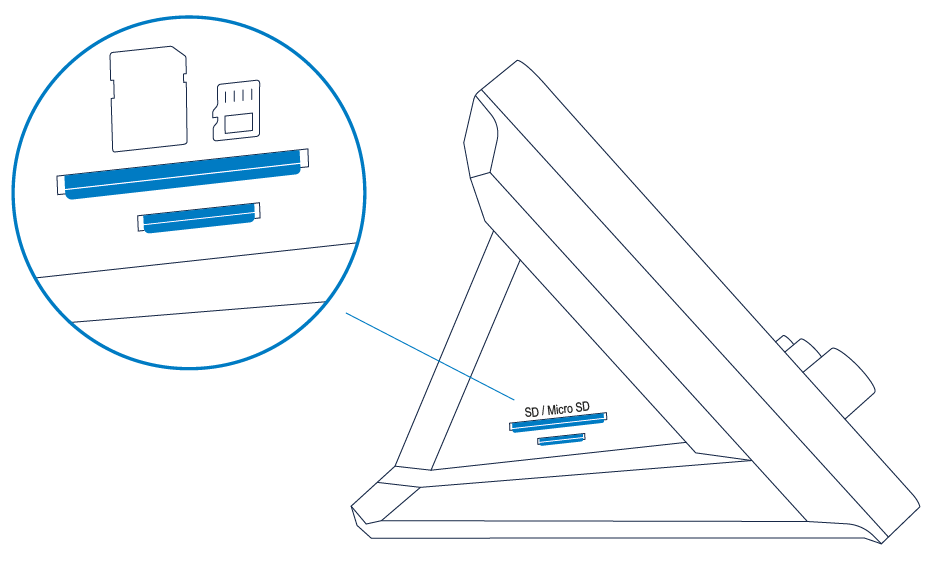

8) Kortläsaren/-skrivaren stöder SD- och MicroSD-kort samt CompactFlash. Se Tekniska specifikationer för detaljer.
