I den här guiden visar vi dig hur du använder din Elgato Game Capture HD60 Smed OBS Studiooch konfigurerar programmet för att få ut det mesta av din enhet för inspelning eller streaming. Även om den här guiden är skriven för OBS Studioär många av stegen desamma för Streamlabs OBS.

Vad är OBS Studio?

OBS Studio är ett kostnadsfritt och öppen källkod-verktyg för streaming och inspelning med kraftfulla överläggsystem och audiokontroller. Det kan streama till TwitchTV, YouTube, Mixer, Facebook, Twitter, RestreamIOoch mer. Det kan också spela in och streama samtidigt med olika kvalitetsinställningar om så önskas.

Du kan ladda ned den senaste versionen av OBS Studio här: https://obsproject.com/download

Aktuell version enligt den här guiden: 24.0.3

Om du är intresserad av att lära dig mer om OBS Studio och vad det kan göra, här är en OBS Studio-kurs av EposVox: OBS Studio Master Class

Komma igång med OBS Studio

När du har installerat och öppnat OBS Studiogår du till den nedre delen av OBS Studio-fönstret. Du bör hitta en kolumn på vänster sida som heter Scenesoch bredvid den en kolumn som heter Sources. Under kolumnen Sourcesklickar du på +-knappen nedan. Välj sedan Video Capture Device.

Ett nytt litet fönster visas där du uppmanas att namnge lagret. Du kan namnge det vad du vill, men i den här guiden kommer vi att kalla det "Game Capture HD60 S". Klicka på OK.

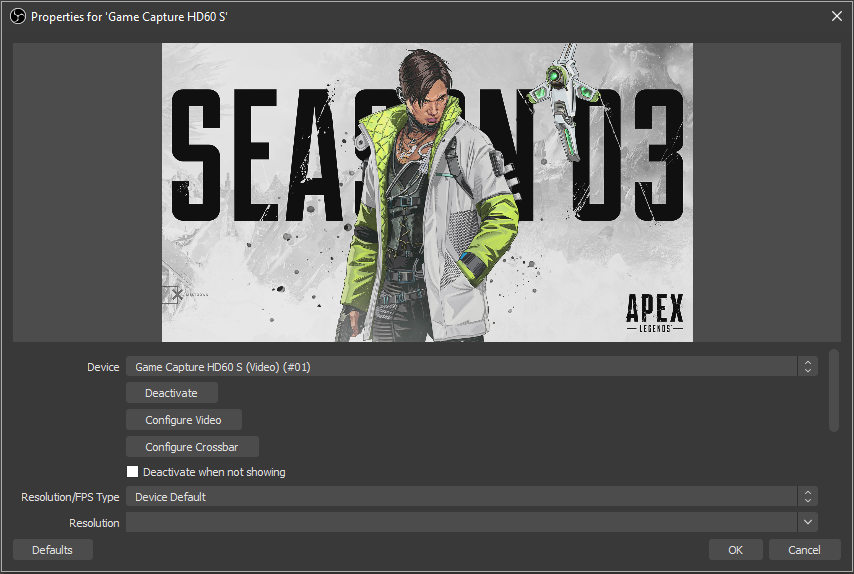

Ett nytt större fönster med en förhandsgranskning visas (se nedan). Det här frågar dig att välja inspelningsenhet från en lista och att konfigurera den. I enhetsval väljer du "Game Capture HD60 S (Video) #01".

Directshow vs Legacy

Du kanske märker att du har en annan källa i listan som kallas "Elgato Game Capture HD" och den vi valde, "Game Capture HD60 S (video) #01". Det förra alternativet designades för våra äldre Elgato Game Capture HDoch Elgato Game Capture HD60. Men det behövs inte för Elgato Game Capture HD60 S, Elgato Game Capture HD60 Pro, eller Elgato Game Capture 4K60 Pro.

Det senare alternativet använder något som kallas Directshow. Detta är en Windows-funktionalitet som generellt har lägre CPU-användning och gör att program som OBS Studiodirekt kan styra enheten. Om du använder flera kort samtidigt, kommer du behövaanvända alternativet Directshowför att detta ska fungera eftersom valet "Elgato Game Capture HD" endast kan styra en enhet åt gången.

En lista över enheter som har Multi-Device-stöd:

Elgato Game Capture HD60 S
Elgato Game Capture HD60 S+
Elgato Game Capture HD60 Pro
Elgato Game Capture 4K60 Pro
Elgato Game Capture 4K60 Pro MK.2

Konfigurera din Elgato Game Capture HD60 S

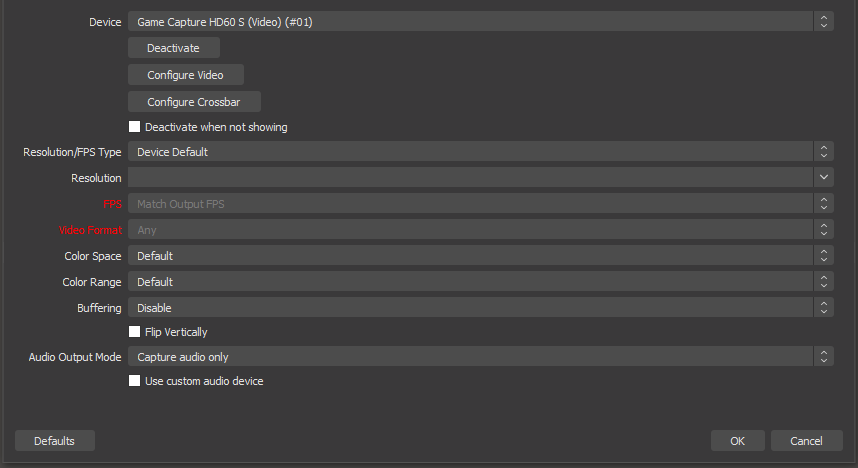

Under enhetsval och förhandsvisning har du en uppsättning egenskaper som du kan ändra.

Inaktivera/Aktivera

Denna funktion är för att i princip stänga av enheten från OBS Studioeller slå på den. Detta kan vara användbart om du upplever problem som ett sätt att mjukt återställa enheten. Mer information finns i #Felsökning.

Konfigurera video

Konfigurera video-funktionen med Elgato Game Capture HD60 Sanvänds för att visa signalinformationen som kortet tar emot. Detta är användbart om du felsöker signaltypen som kommer från din PC, konsol eller annan källa.

Det används också för att ändra ljudinmatningen från HDMI-ljudtill Analogt ljud, vilket är viktigt om du använder vår Chat Link-adapter.

Konfigurera Crossbar

Denna knapp används inte för närvarande med våra enheter.

Upplösning/FPS-typ

Detta används för att växla mellan automatisk eller anpassad upplösning och bildfrekvenser. Du kan vanligtvis lämna detta på Device Default. Mer information finns i #Felsökning.

Färgrymd

Du kan lämna detta på Standard.

Färgomfattning

Full och Partial avser hur utökad intervallet är. Om detta är inställt felaktigt kan videon verka överkontrastererad eller blekt. Om du spelar in video från en PC kan detta behöva ställas in på Full. Om du spelar in från en konsol rekommenderas i allmänhet Standardeller Partial.

Buffring

Lämna Buffring inställt på Inaktivera.

Ljudutmatningsläge

Vi rekommenderar i allmänhet att ställa in detta på Capture audio only. Om du vill lyssna på ljud som kommer från Elgato Game Capture HD60 Sföreslår vi att du använder OBS Studios Audio Monitoring-funktion.

Du kan dock också använda alternativen Output Desktop Audio (Wave Out)eller Output Desktop Audio (DirectSound)för att göra detta. Tänk på att ljudet som dina tittare hör nu kommer från ditt Desktop Audio-spår.

Anpassad ljudenhet

Detta används vanligtvis för Elgato Game Capture HD60 Proeller Elgato Game Capture 4K60 Proför att synkronisera ljud från Chat Link-adaptern ansluten till en annan port på ditt system till inspelningsenheten. Detta behöver i allmänhet inte ändras för Elgato Game Capture HD60 Seftersom den har sin egen alternativ ljudinmatning.

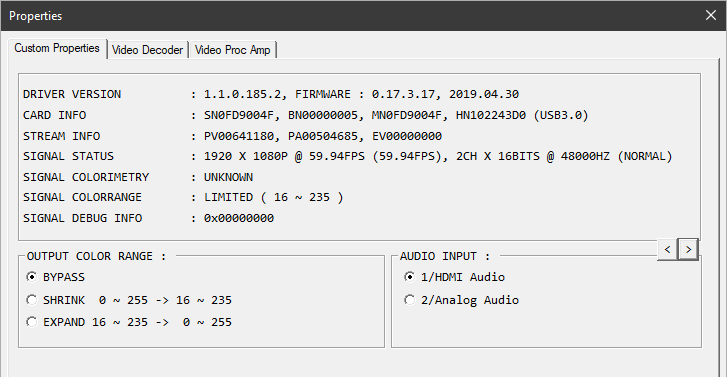

För att använda Chat Link inom OBS Studio med din Elgato Game Capture HD60 Shögerklickar du på ditt Elgato Game Capture HD60 S-lager och går till Egenskaper. Klicka sedan på Konfigurera video. Du kommer att se ett nytt grått färgat fönster. Leta efter alternativet Ljudinmatning längst ned till höger och välj 2/Analogt ljud.

Justera scenen

OBS Studios förhandsvisning representerar vad tittaren ser. Detta kallas Canvas och du kan flytta, rotera, skala, beskära och sträcka olika objekt i scenen. Det här området kan också ändras live under inspelning eller streaming. Du kan lägga till eller ta bort objekt samt flytta eller skala dem medan du spelar in eller streamer, och dessa ändringar kommer att finnas i din inspelad fil eller visas för dina stream-tittare.

Transform

Move

För att flytta ett objekt runt i din scen kan du hovra över det i förhandsvisningen eller välja det i din källista. Dra sedan runt det i förhandsvisningen.

Scale

Om du inte vill att din Elgato Game Capture HD60 Sska ta upp hela skärmen kan du ta ett hörn och dra mot mitten för att göra det mindre.

Crop

Om du fångar från en äldre konsol som matar ut en 4:3 eller icke-widescreen-signal kan du hålla ALT-tangenten och dra på en sida för att beskära videon från Elgato Game Capture HD60 S. Du kommer att se en grön gräns där en beskärning har skett.

För mer avancerade kontroller kan du högerklicka på din Elgato Game Capture HD60 S-källa och gå till Transform, Edit Transform. Detta är användbart för att ange specifika värden.

Layer Order

Om du planerar att ha överlays eller andra lager i din scen tillsammans med videon från din Elgato Game Capture HD60 S,måste du se till att dessa överlays ligger ovanför ditt Elgato Game Capture HD60 S-lager. Precis som i Photoshop eller andra bildredigerare är lager längst ned i din källista i bakgrunden och lager längst upp i listan är i förgrunden.

OBS Studio Allmänna inställningar

För en snabb start när du konfigurerar OBS Studiokanske du vill prova Auto-Configuration Wizard. Du hittar denna guide under Tools-menyn.

Den här guiden konfigurerar OBS Studiobaserat på olika detaljer om din dator, såsom skärmupplösning, datorns prestanda och Internethastig het. Det är ett bra alternativ för att komma igång.

Det finns många alternativ inuti OBS Studio, men inte alla gäller grunderna för att använda din Elgato Game Capture HD60 S. Vi fokuserar därför på grunderna. Först måste vi se till att programvaran körs med rätt upplösning och bildfrekvens.

Video

Du kan göra detta genom att gå till File> Settings. Gå sedan till fliken Video. Om Auto-Configuration Wizardinte redan har ändrat detta vill du vanligtvis ställa in din Base (Canvas) Resolutiontill 1920x1080. Detta är upplösningen på din Canvaseller arbetsytan med dina lager och överlägningar.

Nästa alternativ för Output (Scaled) Resolutionär vad som i slutändan spelas in på datorns disk eller skickas till streamingtjänsten. Om du har en långsammare internetanslutning eller en svagare dator kan du sänka Output (Scaled) Resolutiontill till exempel 1280x720.

Därefter vill du välja bildfrekvensen eller FPS för din stream eller inspelning. Vanligtvis vill du ha detta inställt på 60.

Ljud

Allmänt

I menyn Ljudunder Inställningar bör du kontrollera att Samplingsfrekvensär inställd på 48Khz. Våra Elgato Game Capture-enheter fungerar naturligt vid 48Khz. Om du ställer in detta på 44.1Khz kan det orsaka ljudstörningar, ljudförskjutning över tid eller andra fel.

Våra enheter fångar ljud i stereo och stöder inte surroundljud. Ställ in Kanalerpå Stereo.

Enheter

I avsnittet Enheterkan du tilldela ytterligare ljudkällor som ska användas i din stream eller inspelning.

Skrivbordsljudavser det ljud som kommer från ditt system. Standard försöker använda samma enhet som du har ställt in för datorn. Men om du har en särskild konfiguration som du inte vill ska ändras kan du ange en specifik enhet.

Mikrofon/Hjälpljudär för att lägga till ytterligare ljudingångskällor. Dessa kan vara USB-mikrofoner, Line-In-ingångar eller andra ingångar från blandarpulter.

Avancerat

Om du vill höra ljud från ditt kort eller andra maskinvarueingångar bör du välja den enhet där du vill höra detta ljud. Vanligtvis skulle detta vara samma enhet som Skrivbordsljud.

Output

Fliken Output är där vi styr vilken filtyp vi ska spara, filstorlek och var den sparas. Det rekommenderas att lämna Output Mode inställd på Simplenär du börjar.

Video Bitrate

Om du använder OBS Studiofrämst för streaming bör du ställa in Video Bitratepå en nivå som ligger väl inom din internets uppladdningshastighet. En bra regel är att ställa in detta till 80% av din uppladdning. Om du hade 5000Kbps eller 5Mbps som uppladdningshastighet skulle det vara en bra utgångspunkt att ställa in detta värde på 4000Kbps.

Encoder

Encoder-alternativet avser vilken del av ditt system som utför arbetet med att komprimera videon för streaming eller inspelning.

Software (x264)använder datorns processor och har generellt en större påverkan på datorns prestanda men kan resultera i högre kvalitet.

Hardware (NVENC)använder ditt systems Nvidia-grafikkort och har generellt en mindre påverkan på datorns prestanda men kan resultera i lägre kvalitet.

Audio Bitrate

Detta styr bitrate och därför kvaliteten på ljudet i din stream. Mellan 128Kbps till 160Kbps är en bra utgångspunkt.

Felsökning

Ingen signal

Kontrollera att Game Capture HD, 4K Capture Utilityeller annan skärmspelningsprogramvara är stängd när du arbetar med OBS Studio. Elgato Game Capture HD60 Skan endast nås av ett program åt gången.

Stäng OBS Studiooch öppna vår Game Capture HD- eller 4K Capture Utility-programvara för att se om en signal kommer igenom. Om ingen signal visas måste du utföra någon grundläggande felsökning.

Om du ser video i Game Capture HDeller 4K Capture Utilityfungerar enheten korrekt. Stäng Game Capture HDoch/eller 4K Capture Utility. Högerklicka sedan på ditt Elgato Game Capture HD60 S-lager inuti OBS Studiooch gå till Properties.Klicka sedan på Deactivate. Vänta 10 sekunder och klicka på Activate. Om detta inte hjälper stänger du Properties. Högerklicka på lagret igen och välj remove. Försök att skapa Video Capture Device på nytt enligt #Adding-the-Game-Capture-HD60 S-to-your-Scene-avsnittet.

Videon har fel storlek

Om du märker att videon från din Elgato Game Capture HD60 Sinte fyller din scen eller ser konstig ut, högerklicka på HD60 S-lagret i din källista, gå till Transform och välj Reset Transform eller Stretch to Screen.

Videon har lägre kvalitet

Din Elgato Game Capture HD60 Skan köras med lägre upplösning. Högerklicka på ditt Elgato Game Capture HD60 S-lager och gå till Egenskaper. Leta sedan efter Resolution/FPS Type. Ändra detta från Device Defaulttill Custom.

Gå till nästa alternativ i listan Resolution. Välj upplösningen för din källa, detta kan vara 1920x1080 för 1080p eller 1280x720 för 720p.

Nästa alternativ, FPS, kan ställas in på Highest FPS.

Video Format kan ställas in på Defaulteller YV12.

Min Chat Link-ljud fungerar inte

OBS Studioanvänder inte samma ljudinställningar för din Elgato Game Capture HD60 Ssom du eventuellt har ställt in i din Elgato Game Capture HDeller 4K Capture Utility-programvara. Högerklicka på ditt Elgato Game Capture HD60 S-lager och gå till Egenskaper. Klicka sedan på Konfigurera video.

Du kommer att se ett nytt grått färgat fönster. Leta efter alternativet för ljudinmatning längst ned till höger och välj 2/Analog Audio.
