3. Konfigurera din Game Capture HD60 S+
I den här guiden visar vi dig hur du använder din Elgato Game Capture HD60 S+med OBS Studiooch konfigurerar programvaran för att få ut det mesta av din enhet för inspelning eller streaming. Även om den här guiden är skriven för OBS Studioär många av stegen desamma för Streamlabs OBS.
Vad är OBS Studio?
OBS Studio är ett kostnadsfritt och öppet källkodsverktyg för streaming och inspelning med kraftfulla överlagrings- och ljudkontrollsystem. Det kan streama till TwitchTV, YouTube, Mixer, Facebook, Twitter, RestreamIOoch mer. Det kan också spela in och streama samtidigt med olika kvalitetsinställningar om du vill.
Du kan ladda ned den senaste versionen av OBS Studio här: https://obsproject.com/download
Aktuell version från tiden denna guide skrevs: 25.0.8
Om du är intresserad av att lära dig mer om OBS Studio och vad det kan göra finns här en OBS Studio-utbildningskurs av EposVox: OBS Studio Master Class
Komma igång med OBS Studio
När du har OBS Studioinstallerat och öppet går du till den nedre delen av OBS Studio-fönstret. Du bör hitta en kolumn på vänster sida som kallas Scenesoch bredvid den en kolumn som kallas Sources. Under kolumnen Sourcesklickar du på +-knappen nedan. Välj sedan Video Capture Device.
Ett nytt litet fönster visas med en fråga om vad du vill namnge lagret. Du kan namnge det vad som helst, men för den här guiden kommer vi att kalla det 'Game Capture HD60 S+'. Klicka på OK.

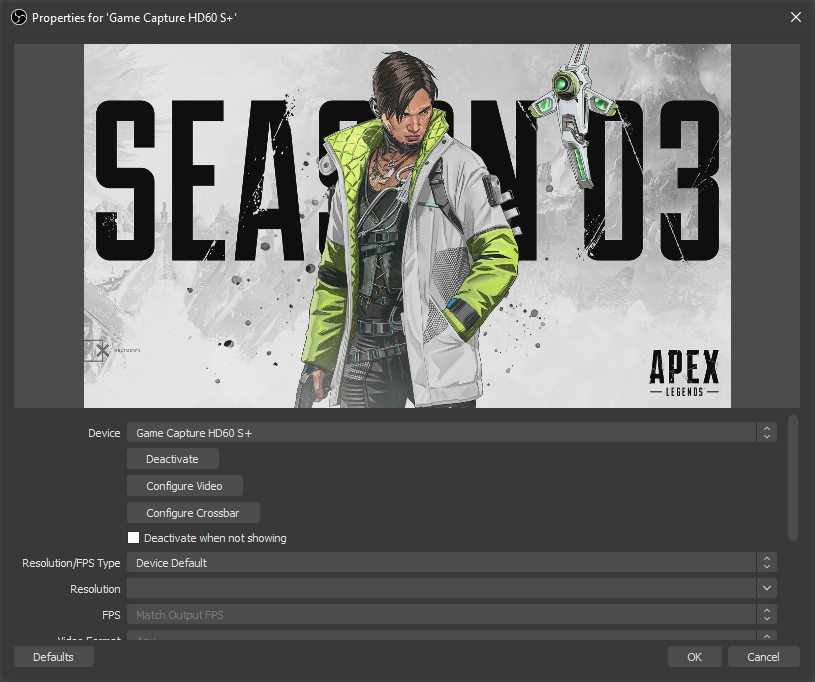

Ett nytt större fönster med förhandsgranskning visas (se nedan). Detta frågar dig att välja inspelningsenheten från en lista och konfigurera den. Vid enhetsvalet väljer du "Game Capture HD60 S+".
Konfigurera din Elgato Game Capture HD60 S+
High Dynamic Range (HDR)
Om du spelar in en HDR-källa konverterar Elgato Game Capture HD60 S+signalen automatiskt till SDR för att vara kompatibel med OBS Studio. Detta kallas Tonemapping.
Resultatet är att bilden i OBS Studiokommer att se annorlunda ut än hur den ser ut på HDR-displayen du har ansluten till genomgången. Men detta är normalt beteende.
Egenskaper

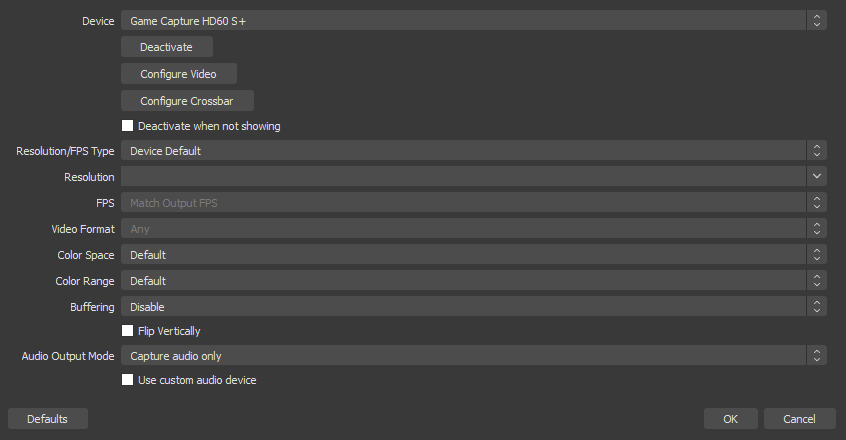

Under enhetsvalet och förhandsgranskningen har du en uppsättning egenskaper som du kan ändra.
Deaktivera/Aktivera
Den här funktionen är för att i huvudsak slå av enheten från OBS Studioeller slå på den. Det kan vara till hjälp om du upplever problem som ett sätt att göra en mjuk återställning av enheten. Mer information finns i #Felsökning.
Konfigurera video
Konfigurera video används inte med Elgato Game Capture HD60 S+
Konfigurera Crossbar
Konfigurera Crossbar används för närvarande inte med våra enheter.
Upplösning/FPS-typ
Detta används för att växla mellan automatiska eller anpassade upplösningar och bildfrekvenser. Du kan vanligtvis lämna detta på Device Default. Mer information finns i #Felsökning.
Färgrymd
Du kan lämna detta på Default.
Färgomfattning
Full och Partial avser hur expanderad intervallet är. Om detta är felaktigt inställt kan videon verka överexponerad eller svag. Om du spelar in video från en dator kan detta behöva ställas in på Full. Om du spelar in från en konsol rekommenderas i allmänhet Defaulteller Partial.
Buffring
Lämna Buffring inställd på Disable.
Ljudutmatningsläge
Vi rekommenderar i allmänhet att ställa detta på Capture audio only. Om du vill lyssna på ljud från Elgato Game Capture HD60 S+föreslår vi att du använder OBS Studios Audio Monitoring-funktion.
Du kan dock också använda alternativen Output Desktop Audio (Wave Out)eller Output Desktop Audio (DirectSound)för att göra detta. Tänk på att det ljud dina tittare hör kommer från ditt Desktop Audio-spår.
Anpassad ljudenhet
Detta används vanligtvis för ElgatoGame Capture HD60 Proeller ElgatoGame Capture 4K60 Proför att synkronisera ljud från adaptorn Chat Linkansluten till en annan port på ditt system till inspelningsenheten. Detta behöver i allmänhet inte ändras för ElgatoGame Capture HD60 S+eftersom den har sitt eget alternativa ljudinmatning.

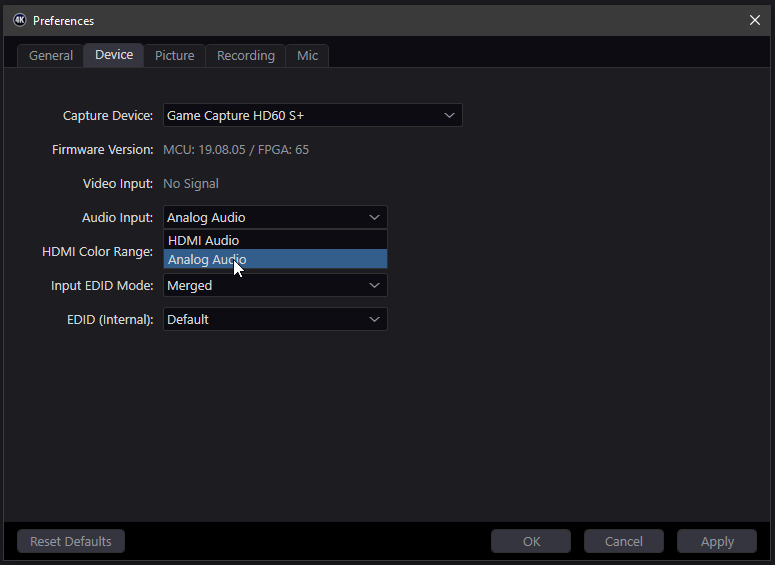

För att använda Chat Linkmed Elgato Game Capture HD60 S+måste du öppna 4K Capture Utility. Gå till Inställningar och sedan fliken Enhet. Gå härifrån till ljudinmatningsvalet och ändra det från HDMI Audio till Analog Audio.
Justera scenen
OBS Studios förhandsgranskning representerar vad tittaren ser. Detta kallas Canvas och du kan flytta, rotera, skala, beskära och sträcka olika objekt i scenen. Det här området kan också ändras live under inspelning eller streaming. Du kan lägga till eller ta bort objekt samt flytta eller skala dem medan du spelar in eller streama och dessa ändringar kommer att finnas i din inspelningsfil eller visas för dina streamtittare.
Transform
Move
För att flytta ett objekt i din scen kan du hovra över det i förhandsvisningen eller välja det i din källista. Dra det sedan omkring i förhandsvisningen.
Scale
Om du inte vill att din Elgato Game Capture HD60 S+ska ta upp hela skärmen kan du ta ett hörn och dra det mot mitten för att göra det mindre.
Crop
Om du spelar in från en äldre konsol som matar ut en 4:3- eller non-widescreen-signal kan du hålla ALT-tangenten ned och dra in en sida för att beskära videon från Elgato Game Capture HD60 S+. Du kommer att se en grön ram där beskäring har gjorts.
För mer avancerade kontroller kan du högerklicka på din Elgato Game Capture HD60 S+-källa, gå till Transform och välj Edit Transform. Det är användbart för att ange specifika värden.
Layer Order
Om du planerar att ha överlays eller andra lager i din scen tillsammans med videon från din Elgato Game Capture HD60 S+,måste du se till att dessa överlays ligger ovanför ditt Elgato Game Capture HD60 S+-lager. Precis som i Photoshop eller andra bildprogrammen är lager längst ner i din källista i bakgrunden och lager längst upp i listan är i förgrunden.
OBS Studio allmänna inställningar
För att komma igång med att ställa in OBS Studiokanske du vill prova Auto-Configuration Wizard. Denna guide finns under Tools-menyn.
Den här guiden ställer in OBS Studiobaserat på olika detaljer om din dator, som skärmupplösning, systemets prestanda och internetupplösning. Det är ett bra alternativ för att komma igång.
Det finns många alternativ i OBS Studio, men inte alla gäller grunderna för att använda din Elgato Game Capture HD60 S+. Därför fokuserar vi på grunderna. Först måste vi se till att programvaran körs med rätt upplösning och bildfrekvens.
Video
Vi kan göra detta genom att gå till File> Settings. Gå sedan till fliken Video. Om Auto-Configuration Wizardinte redan har ändrat detta kommer du vanligtvis att vilja ställa in din Base (Canvas) Resolutionpå 1920x1080. Detta är upplösningen för din Canvaseller arbetsutrymmet med dina lager och överlägg.
Nästa alternativ för Output (Scaled) Resolutionär det som slutligen spelas in på din dators disk eller skickas till streamingtjänsten. Om du har en långsammare internetanslutning eller en svagare dator kan du sänka Output (Scaled) Resolutiontill 1280x720 till exempel.
Därefter kommer du att vilja välja bildhastigheten eller FPS för din stream eller inspelning. Vanligtvis kommer du att vilja ha detta inställt på 60.
Ljud
Allmänt
I menyn Ljudunder Inställningar bör du se till att Samplingsfrekvensär inställd på 48Khz. Våra Elgato Game Capture-enheter arbetar naturligt vid 48Khz. Om du ställer in detta på 44.1Khz kan det orsaka ljudstörningar, ljuddrift över tid eller andra avvikelser.
Våra enheter fångar ljud i stereo och stöder inte surroundljud. Ställ in Kanalerpå Stereo.
Enheter
I avsnittet Enheterkan du tilldela ytterligare ljudkällor som ska användas i din direktsändning eller inspelning.
Skrivbordsjudavser det ljud som kommer från ditt system. Standard försöker att använda samma enhet som du har ställt in för din dator. Men om du har en specifik installation som du inte vill ska ändras kan du ange en specifik enhet.
Mikrofon/Aux-ljudär för att lägga till ytterligare ljudingångskällor. Dessa kan vara USB-mikrofoner, Line-In-ingångar eller andra ingångar från mixerbord.
Avancerat
Om du vill höra ljud från ditt kort eller andra maskinvaru-ingångar bör du välja den enhet där du vill höra detta ljud. Vanligtvis skulle detta vara samma enhet som Skrivbordsjud.
Output
Output-fliken är där vi kontrollerar vilken typ av fil vi matar ut, hur stor filen kommer att vara och var den sparas. Det rekommenderas att lämna Output Mode inställt på Simpleför att börja.
Video Bitrate
Om du använder OBS Studiofrämst för streaming bör du ställa in Video Bitratepå en nivå som ligger väl inom din Internets uppladdningshastighet. En bra regel att följa är att ställa in detta på 80 % av din uppladdning. Om du hade 5000Kbps eller 5Mbps som din uppladdningshastighet, skulle det vara en bra utgångspunkt att ställa in detta värde på 4000Kbps.
Encoder
Encoder-alternativet avser vilken del av ditt system som kommer att komprimera videon för streaming eller inspelning.
Software (x264)kommer att använda ditt systems processor och har i allmänhet större inverkan på datorns prestanda men kan resultera i högre kvalitet.
Hardware (NVENC)kommer att använda ditt systems Nvidia-grafikkort och har i allmänhet mindre inverkan på datorns prestanda men kan resultera i lägre kvalitet.
Audio Bitrate
Detta kontrollerar bitrate och därför kvaliteten på ljudet i din stream. Mellan 128Kbps till 160Kbps är en bra utgångspunkt.
Felsökning
Ingen signal
Kontrollera att när du arbetar med OBS Studioär 4K Capture Utilityeller annan skärminspelningsprogramvara stängd. Elgato Game Capture HD60 S+kan endast nås av ett program åt gången.
Stäng OBS Studiooch öppna vår 4K Capture Utility-programvara för att se om en signal kommer igenom. Om ingen signal visas måste du utföra allmän felsökning.
Om du ser video i 4K Capture Utilityfungerar enheten korrekt. Stäng 4K Capture Utility. Högerklicka sedan på ditt Elgato Game Capture HD60 S+-lager inne i OBS Studiooch gå till Egenskaper.Klicka sedan på Inaktivera. Vänta 10 sekunder och klicka på Aktivera. Om detta inte hjälper stänger du Egenskaper. Högerklicka på lagret igen och gå till bort. Försök att skapa om Video Capture Device enligt avsnittet: Configuring your Game Capture HD60 S+
Videon har fel storlek
Om du märker att videon från din Elgato Game Capture HD60 S+inte fyller din scen eller ser konstig ut, försök högerklicka på Elgato Game Capture HD60 S+-lagret i din källista, gå sedan till Transform och välj Reset Transform eller Stretch to Screen.
Videon ser ut att ha lägre kvalitet
Din Elgato Game Capture HD60 S+kan köras med lägre upplösning. Högerklicka på ditt Elgato Game Capture HD60 S+-lager och gå till Egenskaper. Sedan letar du efter Resolution/FPS Type.Ställ in detta från Device Defaulttill Custom.
Gå till nästa alternativ i listan Resolution. Välj upplösningen för din källa, det kan vara 1920x1080 för 1080p eller 1280x720 för 720p.
Nästa alternativ, FPS, kan ställas in på Highest FPS.
Video Format kan ställas in på Defaulteller YV12.
Videon ser hackig ut
Om videon ser ut att hoppa eller inte är smidig, försök flytta Elgato Game Capture HD60 S+till en annan USB 3.0-port på ditt system. Eftersom vissa USB 3.0-portar delar bandbredd kan du behöva kontrollera flera anslutningar.
När du gör detta kan din enhetsval i OBS Studioändras. Högerklicka på ditt Elgato Game Capture HD60 S+-lager och gå till egenskaper.
Mitt Chat Link-ljud fungerar inte
Du kan behöva kontrollera att OBS Studio använder den analoga ingången på din Elgato Game Capture HD60 S+på rätt sätt. Öppna 4K Capture Utility. Gå till Settingsoch sedan fliken Device. Kontrollera härifrån att Elgato Game Capture HD60 S+är markerad. Ändra sedan Audio Input från HDMI Audio till Analog Audio.
När du har gjort denna ändring klickar du på OK och stänger 4K Capture Utility. OBS Studio bör nu plocka upp ditt Chat Link-ljud.
