Den här guiden går igenom hur du konfigurerar Multiview-funktionen för Cam Link Pro.
Konfiguration av Multiview görs med hjälp av 4K Capture Utility eller Stream Deck.
Avsnitt
Konfigurera med 4K Capture Utility
Multiview är en unik funktion i Cam Link Pro. Det möjliggör att alla fyra HDMI-ingångar tilldelas olika layouter och sedan matas ut till programvara som traditionellt bara accepterar en enda videoinmatning - Till exempel videokonferensappar som Zoom, Slack eller Teams.
Multiview kan konfigureras i olika layouter:
Fullskärm
Bild-i-bild
Sida vid sida
Trippel
Fyrkant
Konfigurera Multiview med 4K Capture Utility
Systemkrav:
- Cam Link Proinstallerad i en stationär dator
- 4K Capture Utility version 1.7.4 eller senare installerad

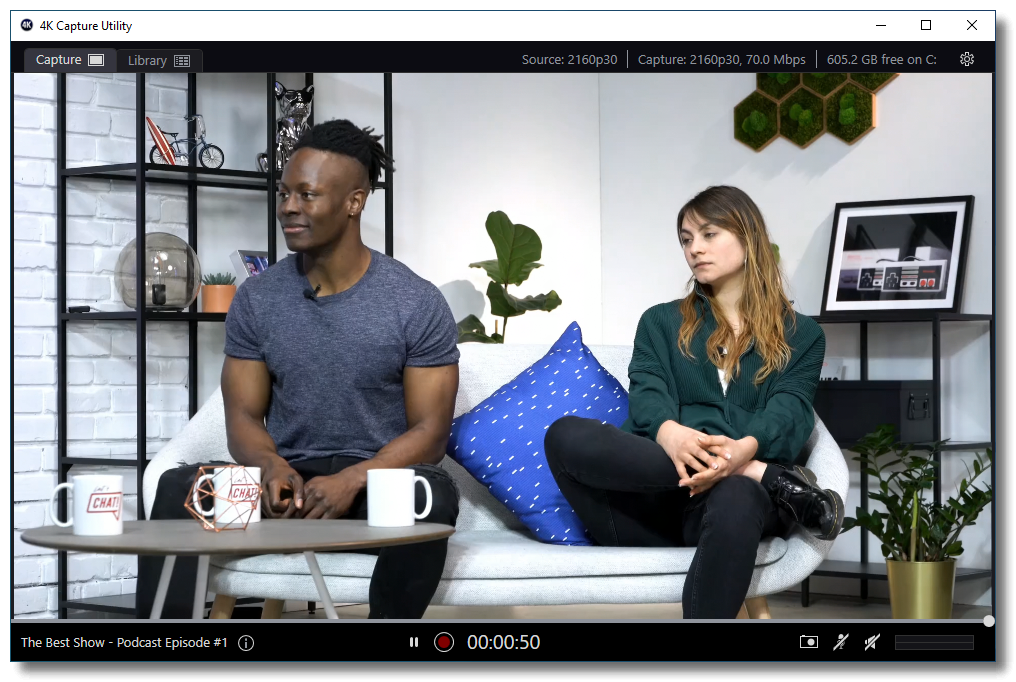

1) Öppna 4K Capture Utility
2) Öppna inställningarna i det övre högra hörnet
3) Navigera till fliken Enhet

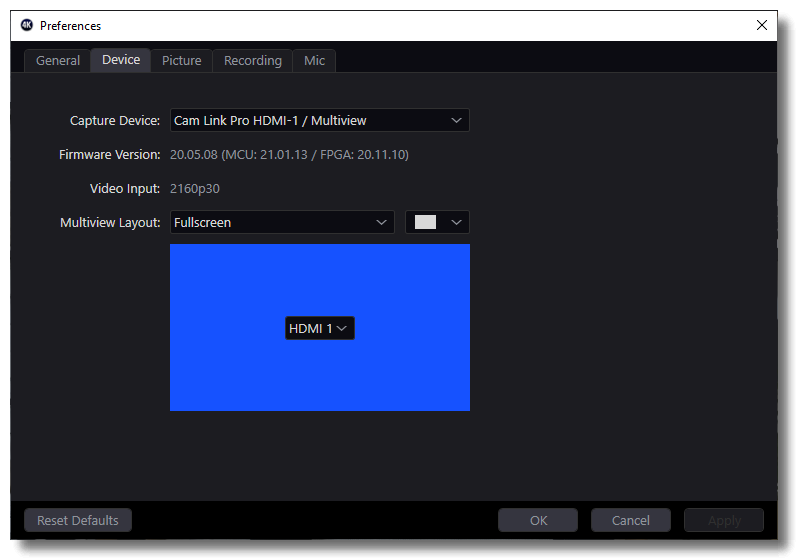

4) Välj Cam Link Pro HDMI 1 / Multiview från listrutan Enhet
Listrutan för Multiview-layout används för att välja den aktiva Multiview-layouten.
Läs mer om de olika Multiview-layouterna här.
När layouten är markerad kan positionen för ingångarna i layouten ändras med hjälp av denna listruta.
Välj sedan vilken HDMI-ingång som är tilldelad Multiview med hjälp av listrutan för ingång
Vid användning av Multiview fångas ljud endast från en av HDMI-ingångarna, och det finns vissa nyanser kring vilken ingång det är. Hur ljud fångas förklaras i det här avsnittet av guiden.
Layouter kan ändras medan Cam Link Proär öppen i annan programvara.
Till exempel, när du använder Cam Link Proi Zoom, kan 4K Capture Utility vara öppen på inställningsmenyn för att styra layouterna och ingångarna i realtid.
Multiview och ljud
Ljud fångas alltid från ingången som är längst till vänster och överst.
Till exempel, i denna Bild-vid-bild-layout fångas ljudet från HDMI 3.
I denna Bild-i-bild-layout fångas ljud från HDMI 1.
I denna Trippel-layout fångas ljudet från HDMI 1.
I denna Fyrkant-layout fångas ljudet från HDMI 4.
Konfigurera Multiview med Stream Deck
Krav
- Cam Link Proinstallerad i en stationär dator
- Stream Deck-enhet eller Stream Deck Mobile
- Stream Deck version 4.9.4 eller senare installerad
- 4K Capture Utility version 1.7.4 eller senare installerad

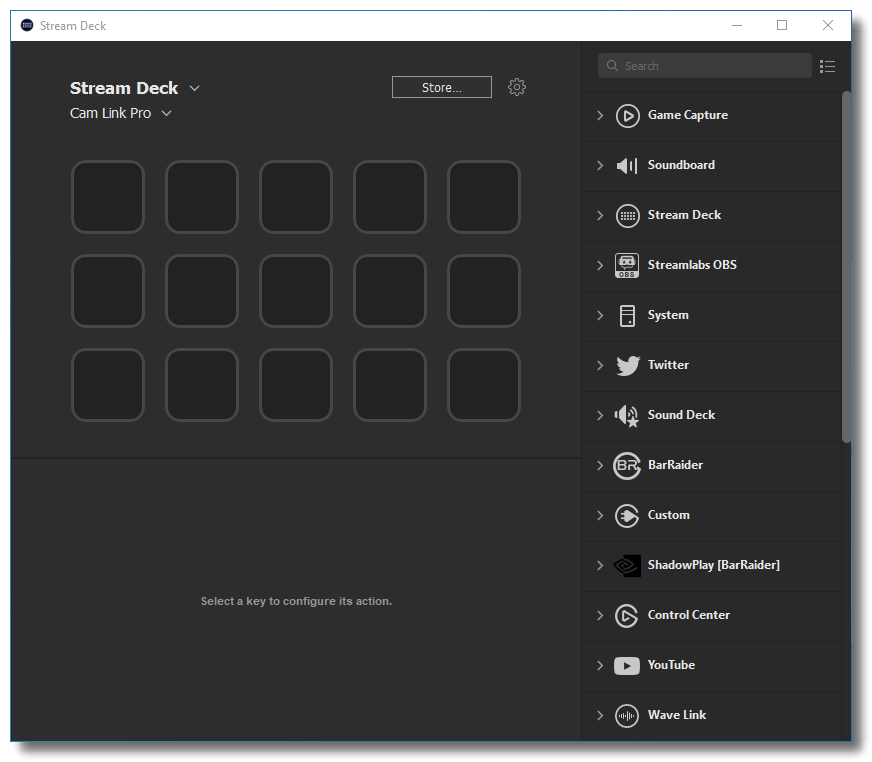

1) Öppna Stream Deck-programvaran
2) Öppna butiken
3) Sök efter eller lokalisera Cam Link Pro-insticksprogrammet och klicka sedan på Installera
4) När det är installerat kommer Cam Link Pro-insticksprogrammet med en enda åtgärd, Ange Multiview-läge.

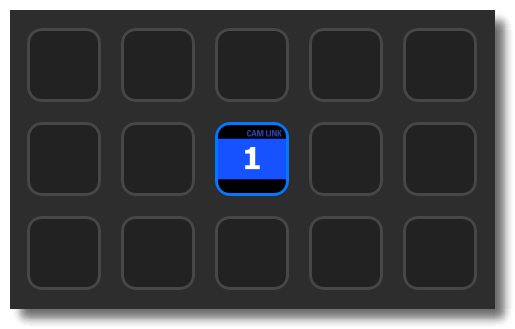

5) Dra Ange Multiview-läge till en tillgänglig tangent

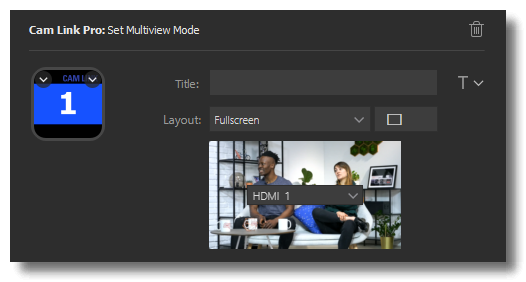

6) Klicka på den ifyllda tangenten för att öppna egenskapskontrollen.

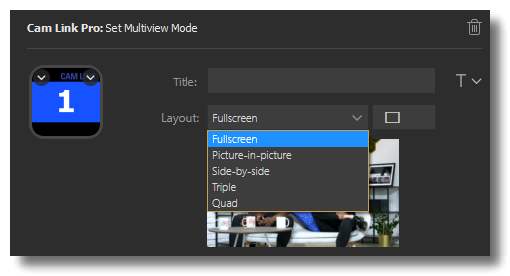

7) Klicka på listrutan Layout för att välja mellan någon av de tillgängliga Multiview-layouterna
För vissa layouter som Sida vid sida, Bild-i-bild och Trippel kan positionen för ingångarna ändras direkt i egenskapskontrollen.

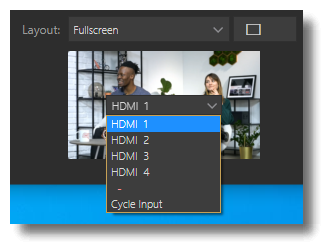

8) När layouten och positionen för ingångarna är vald använder du listrutan för ingång för att tilldela HDMI-ingången.
Nu kommer tryckning på tangenten att ändra Multiview till den valda layouten och tilldelade ingångarna.
Med Stream Deck och Multiview kan du ställa in flera tangenter för att snabbt växla mellan olika layouter och ingångar, eller använd Stream Deck Multi Actions för att köra en programmerad multi-kamera-sekvens.
