Den här guiden går igenom installation av Wave Mic Arm LP.
Krav
Wave Mic Arm LP
En mikrofon
En kabel för mikrofonen
Valfri sexkantig nyckel för justeringar
- Inkluderad med Wave Mic Arm LP.
- En ny version av Mic Arm LP ersätter sexkantnyckeln med en bifogad vingmutter.
Valfria 1/4" till 3/8" och 1/4" till 5/8" adaptrar för montering av mikrofonen
- Inkluderad med Wave Mic Arm LP
Installationssteg
1) Ta skrivbordsklemman och öppna den till den erforderliga storleken för monteringspositionen
Skrivbordsklemman är polstrad och utdragbar upp till 60 mm / 2,4 tum
2) Skjut klemman på plats och använd spärren för att dra åt klemman.
Om spärrhandtaget inte kan vridas en helt varv, dra ner på spärren, vrid det åt vänster och höj sedan spaken för att engagera det och vrid medurs för att dra åt.
3) Med skrivbordsklemman på plats, sätt in mikrofonarmen i skrivbordsklemman
4) Om du vill använda det integrerade kabelhanteringssystemet tar du bort metallskydden.
Obs: Det finns ett hål nära där armen monteras i skrivbordsklemman. Det här hålet är en del av kabelhanteringssystemet.
5) Med kabeln på plats, lossa kulhuvudet genom att vrida skruven.
6) Medan du håller mikrofonen på plats roterar du kulhuvudet för att säkra mikrofonen
7) När mikrofonen är fäst vid armen drar du åt kulhuvudet.
Justering av Wave Mic Arm LP

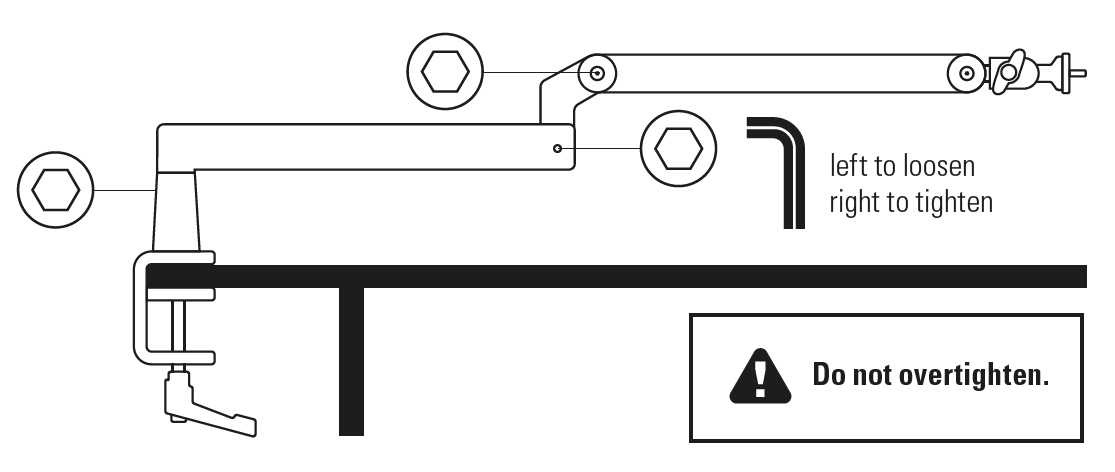

Använd den bifogade sexkantnyckeln för att justera mikrofonarmarnas spänning på olika punkter.
Nyare version av Wave Mic Arm LP inkluderar en bifogad vingmutter och inkluderar inte eller kräver inte sexkantnyckeln för spänningsjustering.
Obs: Justering av Wave Mic Arm vertikalt är endast möjligt när spänningen är reducerad. Spänningen måste appliceras för att hålla Mic Arm LP och mikrofonen på plats efter justering.
Horisontella justeringar

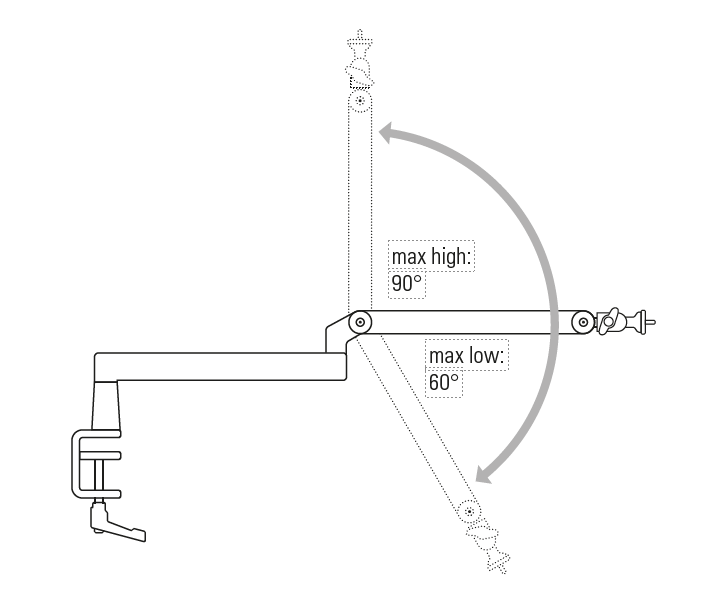

Vertikala justeringar
