Elgato Game Capture HD60使用 HDMI 连接到 Xbox One。它还可以使用 HDMI 将视频直通传输到电视。包装盒内附有 HDMI 线缆。

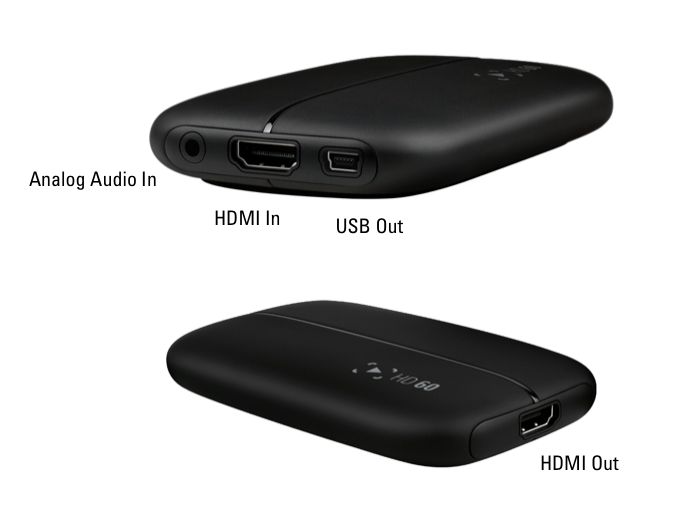

输入和输出

Elgato Game Capture HD60具有两个输入端口和两个输出端口：


HDMI 输入

连接到游戏主机或其他视频源。受 HDCP 保护的信号无法使用。


模拟音频输入

使用 3.5 毫米线缆连接到模拟音频源。这是音频线路输入，而不是麦克风端口。


USB 输出

通过 USB 2.0 将 H.264 编码的视频发送到您的计算机。该信号相对于实时信号有几秒钟的延迟。USB 线缆还为 Elgato Game Capture HD60硬件供电。


HDMI 输出

实时将 HDMI 信号发送到电视或显示器，以便您可以正常玩游戏。

设置步骤

下载并安装 Elgato Game Capture HD软件，版本 2.0 或更高版本：

https://www.elgato.com/en/gaming/downloads

通过 HDMI 线缆将您的 Xbox One连接到 Elgato Game Capture HD60的 HDMI 输入端口

通过 HDMI 线缆将 Elgato Game Capture HD60的 HDMI 输出连接到您的电视或显示器。

通过 USB 线缆将 Elgato Game Capture HD60连接到您的计算机。

Xbox One：音频

在 HDMI 音频选项中，Xbox One应设置为使用 立体声无压缩音频。

Xbox One：常见 HDMI 问题

Xbox One具有 HDMI输出。

根据屏幕上显示的内容，内容可能会通过 HDCP（高带宽数字内容保护）加密。在这种情况下，Elgato Game Capture HD60将无法通过 HDMI捕捉该内容。

如果输出未加密，例如游戏内容，那么 Elgato Game Capture HD60应该能够捕捉内容，就像它对 Xbox 360所做的那样。

当观看已购买的电影、使用 Netflix等流媒体服务或在某些情况下查看好友列表中其他人的视频时，Xbox One使用 HDCP保护。因此，Elgato Game Capture HD60将无法捕捉该内容。

例如，如果连接了 Elgato Game Capture HD60，Netflix将无法播放视频。您可以尝试使用 Netflix全屏或将其贴靠到屏幕右侧，但视频无论如何都无法播放。这是由于 HDCP保护。

如果您打开了启用 HDCP的媒体应用程序，您可以通过对 Xbox One主机进行完全电源循环来清除 HDCP保护。在主机通电的情况下，按住主机上的电源按钮几秒钟，直到听到提示音并且主机关闭。现在您可以重新启动 Xbox One，HDCP应该会被清除，您可以继续捕捉。


Xbox One还具有 HDMI输入。

Xbox One可以接受来自各种源的直通视频。HDCP保护仍然适用于该视频。

• 如果连接到 Xbox One的 HDMI 输入具有 HDCP保护，当其从 Xbox One输出时将保持受保护。

• 如果连接到 Xbox One的 HDMI 输入不具有 HDCP保护，当其从 Xbox One输出时也不会具有 HDCP保护。

来自有线机顶盒或卫星接收器的视频，通过 HDMI发送，通常具有 HDCP保护。当连接 Elgato Game Capture HD60时，该视频将无法播放，很可能会出现黑屏。

故障排除 - 电视上未显示图像

如果您的电视仅支持 1080i 或 720p，而不支持 1080p，那么当首次连接 Elgato Game Capture HD60时，您可能无法获得视频图像。视频可能仍会出现在软件中，但不会出现在您的电视上。

解决方案是将您的 Xbox One设置为输出 720p 或 1080i 视频 - 无论您的电视支持什么格式。

提高性能

如果您的计算机超过基本系统要求，Elgato Game Capture HD软件将运行良好。

Elgato Game Capture HD60 系统要求

如果您的计算机刚好满足最低系统要求，那么性能可能会受到影响，尤其是当您尝试同时执行多项操作时。

本文包含了几个步骤，您可以采取这些步骤在此类情况下提高性能：

提高 Elgato Game Capture HD 软件性能
