本指南将介绍如何配置Cam Link Pro的多视图功能。

多视图的配置可通过使用4K Capture Utility或Stream Deck进行。

章节

什么是多视图

使用4K Capture Utility配置

多视图和音频

使用Stream Deck配置

什么是多视图

多视图是Cam Link Pro的独特功能。它能够将所有四个HDMI输入分配到不同的布局，然后输出到传统上只接受单个视频输入的软件中——例如视频会议应用程序（如Zoom、Slack或Teams）。

多视图可以配置为不同的布局：

全屏

画中画

并排

三画面

四画面

使用4K Capture Utility配置多视图

系统要求：

• Cam Link Pro已安装在台式PC中
• 4K Capture Utility 1.7.4或更新版本已安装

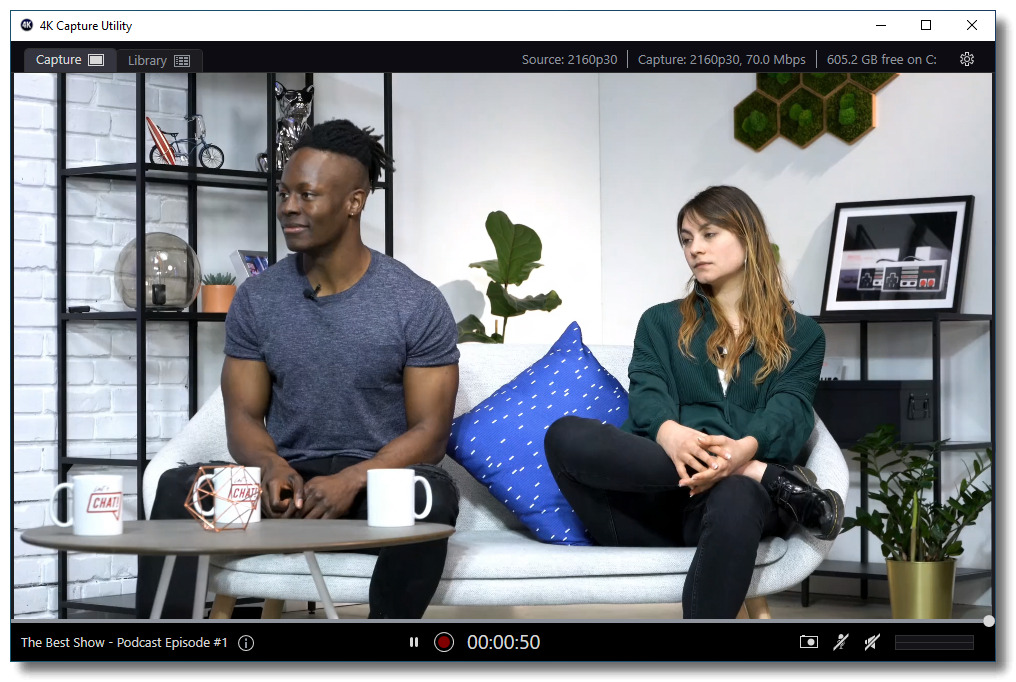

1) 打开4K Capture Utility

2) 打开右上角的设置

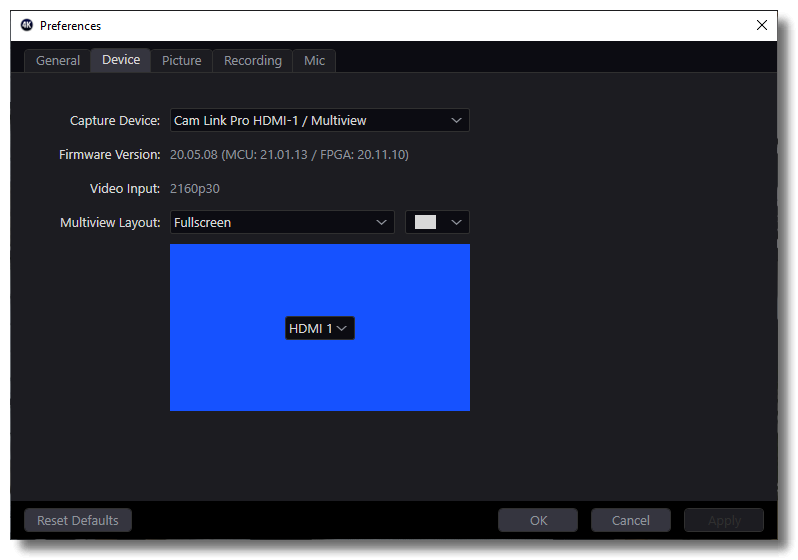

3) 导航到设备选项卡

4) 从设备下拉菜单中选择Cam Link Pro HDMI 1 / 多视图

多视图布局下拉菜单用于选择活动的多视图布局。

在此处了解不同的多视图布局。

选择布局后，可以使用此下拉菜单更改布局中输入的位置。

接下来，使用输入下拉菜单选择分配给多视图的HDMI输入

使用多视图时，仅从其中一个HDMI输入捕获音频，具体来自哪个输入有一些细微差别。本指南的该部分说明了如何捕获音频。

当Cam Link Pro在另一个软件中打开时，可以更改布局。

例如，当在Zoom中使用Cam Link Pro时，4K Capture Utility可以在设置菜单中打开，以实时控制布局和输入。

多视图和音频

音频将始终从位于最左边和最上方的输入捕获。

例如，在此画中画布局中，将捕获来自HDMI 3的音频。

在此画中画布局中，将捕获来自HDMI 1的音频。

在此三画面布局中，将捕获来自HDMI 1的音频。

在此四画面布局中，将捕获来自HDMI 4的音频。

使用Stream Deck配置多视图

要求

• Cam Link Pro已安装在台式机中
• Stream Deck设备或Stream Deck Mobile
• Stream Deck 4.9.4或更新版本已安装
• 4K Capture Utility 1.7.4或更新版本已安装

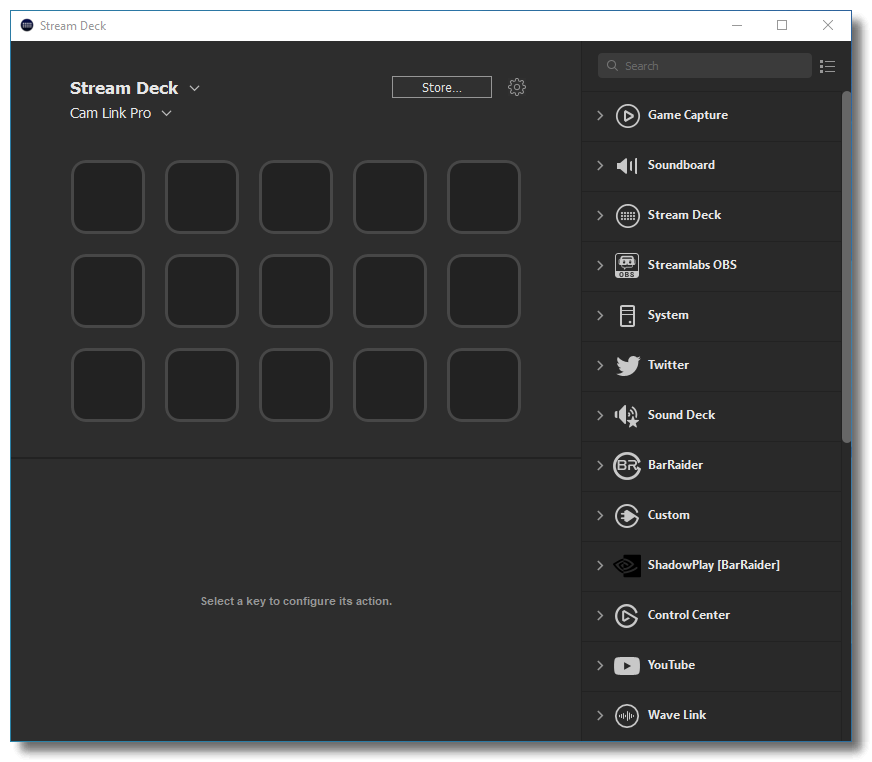

1) 打开Stream Deck软件

2) 打开商店

3) 搜索或定位Cam Link Pro插件，然后点击安装

4) 安装后，Cam Link Pro插件附带一个操作，即设置多视图模式。

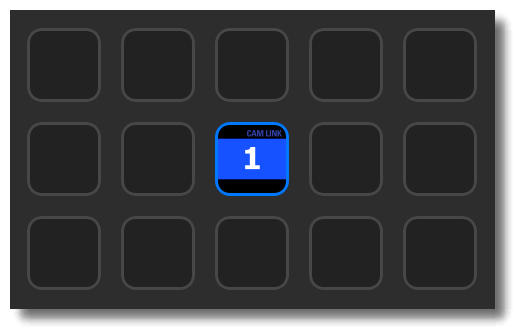

5) 将设置多视图模式拖到可用的键上

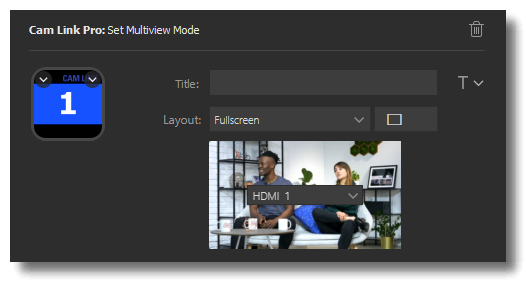

6) 单击已填充的键以打开属性检查器。

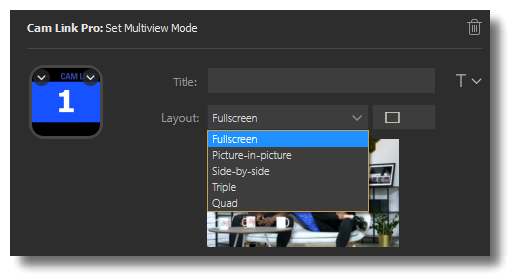

7) 单击布局下拉菜单以从可用的多视图布局中进行选择

对于某些布局（如并排、画中画和三画面），可以直接在属性检查器中更改输入的位置。

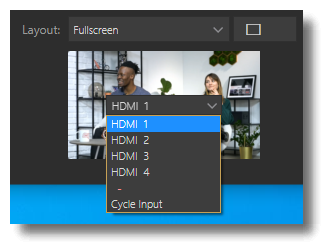

8) 选择布局和输入位置后，使用输入下拉菜单分配HDMI输入。

现在，点击该键将多视图更改为所选的布局和分配的输入。

使用Stream Deck和多视图，您可以设置多个键来快速在不同的布局和输入之间切换，或使用Stream Deck多操作来执行编程的多摄像头序列。

如需任何帮助，请随时 通过右侧的小部件与我们联系。
