在本指南中，我們將為您展示如何搭配 OBS Studio使用您的 Elgato Game Capture HD60 S，並設定軟體以最大化您的裝置在錄製或串流方面的效能。雖然本指南是針對 OBS Studio撰寫，但許多步驟與 Streamlabs OBS相同。
什麼是 OBS Studio？
OBS Studio 是一款免費且開放源碼的串流和錄製工具，具備強大的疊加層系統和音訊控制功能。它可以串流至 TwitchTV、YouTube、Mixer、Facebook、Twitter、RestreamIO等平台。它也可以根據需要同時以不同品質設定進行錄製和串流。
您可以在此處下載最新版本的 OBS Studio：https://obsproject.com/download
本指南撰寫時的最新版本：24.0.3
如果您有興趣深入瞭解 OBS Studio 的功能，以下是 EposVox 提供的 OBS Studio 學習課程：OBS Studio Master Class
開始使用 OBS Studio
安裝並開啟 OBS Studio後，請前往 OBS Studio視窗的下半部。您應該會在左側找到一個名為 Scenes的欄位，其旁邊有一個名為 Sources的欄位。在 Sources欄位下方，點擊下方的 + 按鈕。然後選擇 Video Capture Device。
將出現一個新的小視窗，要求您命名該圖層。您可以自由命名，但在本指南中，我們將其稱為「Game Capture HD60 S」。點擊 OK。

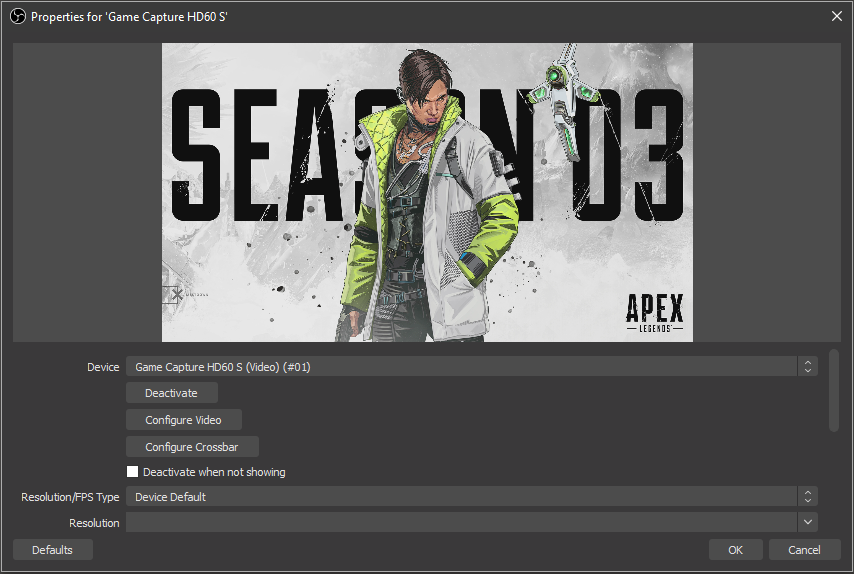

將出現一個新的較大視窗和預覽畫面（如下所示）。此視窗要求您從清單中選擇擷取裝置並進行設定。在裝置選擇中，選擇「Game Capture HD60 S (Video) #01」。
Directshow vs Legacy
您可能會注意到清單中還有另一個來源，稱為「Elgato Game Capture HD」以及我們選擇的「Game Capture HD60 S (video) #01」。前者選項是為我們較舊的 Elgato Game Capture HD和 Elgato Game Capture HD60設計的。但對於 Elgato Game Capture HD60 S、Elgato Game Capture HD60 Pro或 Elgato Game Capture 4K60 Pro則不需要。
後者選項使用稱為 Directshow的技術。這是一種 Windows 功能，通常具有較低的 CPU 使用率，並允許 OBS Studio等軟體直接控制裝置。如果您同時使用多張卡，您將需要使用 Directshow選項才能使其正常運作，因為「Elgato Game Capture HD」選項一次只能控制一個裝置。
具有多裝置支援的裝置清單：
Elgato Game Capture HD60 S
Elgato Game Capture HD60 S+
Elgato Game Capture HD60 Pro
Elgato Game Capture 4K60 Pro
Elgato Game Capture 4K60 Pro MK.2
設定您的 Elgato Game Capture HD60 S

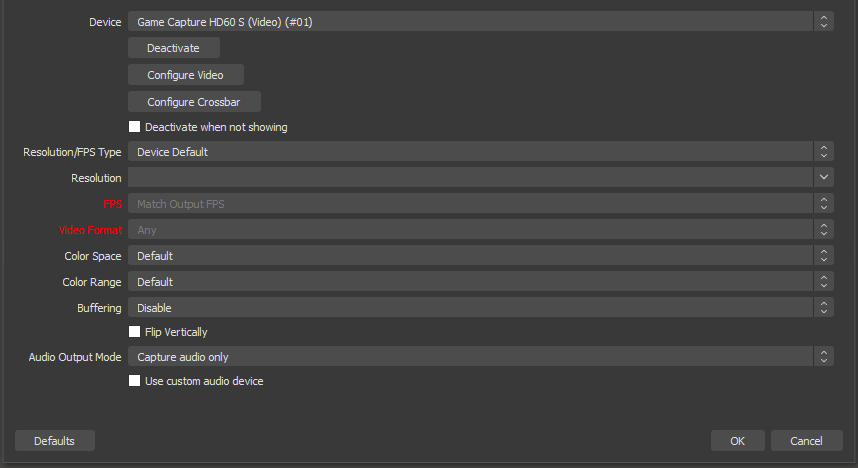

在裝置選擇和預覽下方，您有一組可以變更的屬性。
停用/啟用
此功能本質上是用於從 OBS Studio關閉裝置或將其打開。如果您遇到問題，這可以作為軟體重設裝置的方式。更多資訊請參閱 #Troubleshooting。
設定視訊
Elgato Game Capture HD60 S的設定視訊功能用於檢視卡接收的訊號資訊。如果您要對來自 PC、主機或其他來源的訊號類型進行疑難排解，這非常有用。
它也用於將音訊輸入從 HDMI 音訊變更為類比音訊，如果您使用我們的 Chat Link轉接器，這很重要。
設定 Crossbar
此按鈕目前未用於我們的裝置。
解析度/FPS 類型
此項用於在自動或自訂解析度和幀速率之間切換。您通常可以將其保留在裝置預設值。更多資訊請參閱 #Troubleshooting。
色彩空間
您可以將此保留在預設值。
色彩範圍
完整和部分係指範圍的擴展程度。設定不正確可能會導致您的視訊顯示為過度對比或褪色。如果您從 PC 擷取視訊，可能需要將此設定為完整。如果您從主機擷取，通常建議使用預設值或部分。
緩衝
將緩衝設定為停用。
音訊輸出模式
我們通常建議將其設定為僅擷取音訊。如果您想聆聽來自 Elgato Game Capture HD60 S的音訊，我們建議使用 OBS Studio的音訊監控功能。
不過，您也可以使用輸出桌面音訊 (Wave Out)或輸出桌面音訊 (DirectSound)選項來執行此操作。請記住，您的檢視者聽到的音訊現在將來自您的桌面音訊軌道。
自訂音訊裝置
這通常用於 Elgato Game Capture HD60 Pro或 Elgato Game Capture 4K60 Pro，以將連接到系統上另一個連接埠的 Chat Link轉接器的音訊同步到擷取裝置。對於 Elgato Game Capture HD60 S，通常不需要變更此項，因為它有自己的替代音訊輸入。

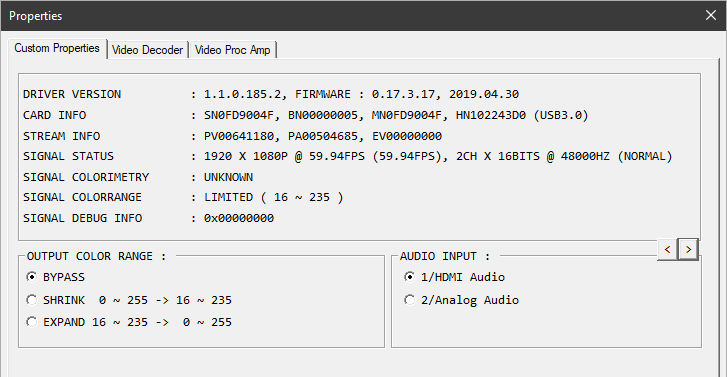

要在 OBS Studio 中將 Chat Link 與您的 Elgato Game Capture HD60 S搭配使用，請在您的 Elgato Game Capture HD60 S圖層上按右鍵並前往屬性。然後按一下設定視訊。您將看到一個新的灰色視窗。在右下方尋找音訊輸入選項，然後選擇2/類比音訊。
調整場景
OBS Studio的預覽代表檢視者所看到的內容。這稱為畫布，您可以移動、旋轉、縮放、裁切和拉伸場景中的不同物件。此區域也可以在即時錄製或串流時變更。您可以在錄製或串流時新增或移除物件，以及移動或縮放它們，這些變更將出現在您錄製的檔案中或顯示給您的串流檢視者。
轉換
移動
若要在場景中移動物件，您可以在預覽視窗中將滑鼠懸停於它上方，或在來源列表中選取它。然後在預覽視窗中拖曳它。
縮放
如果您不希望 Elgato Game Capture HD60 S佔滿整個螢幕，您可以抓住其中一個角落並向中心拖曳以縮小它。
裁剪
如果您正在從輸出 4:3 或非寬螢幕訊號的較舊主機進行擷取，您可以按住 ALT 鍵並拖曳一側來裁剪來自 Elgato Game Capture HD60 S的視訊。您會看到綠色邊框指示裁剪已發生的位置。
如需更多進階控制項，您可以在 Elgato Game Capture HD60 S來源上按一下滑鼠右鍵，然後前往「轉換」、「編輯轉換」。這適用於輸入特定值。
圖層順序
如果您計畫在場景中包含覆蓋層或其他圖層以及來自 Elgato Game Capture HD60 S的視訊，您需要確保這些覆蓋層位於 Elgato Game Capture HD60 S圖層的上方。如同 Photoshop 或其他影像編輯器，位於來源列表底部的圖層位於背景中，位於列表頂部的圖層位於前景中。
OBS Studio 一般設定
為了快速開始設定 OBS Studio，您可能想嘗試自動設定精靈。此精靈可在「工具」選單下找到。
此精靈將根據您電腦的各種詳細資訊（例如監視器解析度、系統效能和網際網路速度）來設定 OBS Studio。這是開始使用的絕佳選項。
OBS Studio內有許多選項，但並非所有選項都適用於使用 Elgato Game Capture HD60 S的基礎。因此，我們將專注於基礎知識。首先，我們需要確保軟體以正確的解析度和畫面速率運作。
視頻
我們可以通過進入文件> 設置來執行此操作。然後進入視頻標籤。如果自動配置精靈尚未更改此設置，您通常希望將基礎（畫布）解析度設置為 1920x1080。這是您畫布的解析度，或包含您的圖層和疊加層的工作區域。
輸出（縮放）解析度的下一個選項是最終記錄到您計算機磁盤或發送到流媒體服務的內容。如果您使用的是較慢的網絡連接或性能較弱的計算機，您可以將輸出（縮放）解析度降低到例如 1280x720。
接下來，您需要選擇流或錄製的幀速率或 FPS。通常您希望將其設置為 60。
音訊
一般
在「設定」中的音訊選單內，我們需確保取樣率設定為 48Khz。我們的 Elgato Game Capture裝置原生以 48Khz 運作。將其設定為 44.1Khz 可能導致音訊卡頓、音訊漂移或其他異常。
我們的裝置以立體聲擷取音訊，不支援環繞聲。將聲道設定為「立體聲」。
裝置
在裝置區段中，我們可以指定額外的音訊來源以用於串流或錄製。
桌面音訊是指來自您系統的聲音。預設將嘗試使用您為電腦設定的相同裝置。但如果您有特定設定且不希望其改變，您可以指定特定裝置。
麥克風/輔助音訊用於新增額外的音訊輸入來源。這些可能是 USB 麥克風、Line-In 輸入或來自混音器的其他輸入。
進階
如果您想聽取來自卡或其他硬體輸入的音訊，請務必選擇您想聽取此音訊的裝置。通常這應與桌面音訊相同裝置。
輸出
輸出標籤頁是我們控制輸出檔案類型、檔案大小以及儲存位置的地方。建議初次使用時將輸出模式設定為簡單模式。
視訊位元率
如果您主要使用 OBS Studio進行直播，您會想要將視訊位元率設定在不超過您網際網路上傳速度的範圍內。一個很好的做法是將其設定為上傳速度的 80%。如果您的上傳速度是 5000Kbps 或 5Mbps，那麼將此值設定為 4000Kbps 將是一個很好的起點。
編碼器
編碼器選項是指您系統中哪個部分將負責為直播或錄製壓縮視訊的工作。
軟體 (x264)將使用您系統的處理器，通常會對電腦效能造成較大影響，但可能會產生較高的品質。
硬體 (NVENC)將使用您系統的 Nvidia 顯示卡，通常會對電腦效能造成較小的影響，但可能會產生較低的品質。
音訊位元率
這控制您直播音訊的位元率，進而控制音訊品質。128Kbps 到 160Kbps 之間是一個很好的起點。
故障排除
無訊號
使用 OBS Studio時，請確保 Game Capture HD、4K Capture Utility或其他擷取軟體已關閉。ElgatoGame Capture HD60 S一次只能被一個程式存取。
關閉 OBS Studio並開啟我們的 Game Capture HD或 4K Capture Utility軟體，查看是否有訊號傳來。如果沒有訊號出現，您需要進行一些基本的故障排除。
如果您在 Game Capture HD或 4K Capture Utility中看到影片，則您的裝置運作正常。關閉 Game Capture HD和/或 4K Capture Utility。然後在 OBS Studio中，在您的 ElgatoGame Capture HD60 S圖層上按右鍵，前往屬性。然後按一下停用。等待 10 秒鐘，然後按一下啟用。如果這沒有幫助，請關閉屬性。再次在您的圖層上按右鍵，然後前往移除。嘗試重新製作影片擷取裝置，如 #Adding-the-Game-Capture-HD60 S-to-your-Scene 部分所示。
影片大小不正確
如果您注意到來自 Elgato Game Capture HD60 S的影片未填滿場景或形狀奇怪，請嘗試在來源清單中右鍵點擊 HD60 S 圖層，然後前往「Transform」(轉換)，並選擇「Reset Transform」(重設轉換) 或「Stretch to Screen」(延伸至螢幕)。
影片品質較低
您的 Elgato Game Capture HD60 S可能以較低的解析度運作。在您的 Elgato Game Capture HD60 S圖層上按滑鼠右鍵，然後進入內容。接著尋找解析度/FPS 類型。將此設定從裝置預設變更為自訂。
進入清單上的下一個選項解析度。選擇您來源的解析度，這可能是 1920x1080（1080p）或 1280x720（720p）。
下一個選項FPS可以設定為最高 FPS。
影片格式可以設定為預設或 YV12。
我的聊天链接音频不工作
OBS Studio不会对您的 Elgato Game Capture HD60 S使用与您在 Elgato Game Capture HD或 4K Capture Utility软件中设置的相同音频设置。右键单击您的 Elgato Game Capture HD60 S图层并转到"属性"。然后单击"配置视频"。
您将看到一个新的灰色窗口。查找右下角的音频输入选项，然后选择 2/Analog Audio。
