In diesem Leitfaden zeigen wir Ihnen, wie Sie Ihre Elgato Game Capture HD60 S+ mit OBS Studio verwenden und die Software so konfigurieren, dass Sie das Beste aus Ihrem Gerät zum Aufzeichnen oder Streamen herausholen. Obwohl dieser Leitfaden für OBS Studiogeschrieben ist, sind viele der Schritte gleich für Streamlabs OBS.

Was ist OBS Studio?

OBS Studio ist ein kostenloses und quelloffenes Streaming- und Aufzeichnungstool mit leistungsstarken Overlay-Systemen und Audiokontrollen. Es kann streamen auf TwitchTV, YouTube, Mixer, Facebook, Twitter, RestreamIOund vieles mehr. Es kann auch gleichzeitig mit verschiedenen Qualitätseinstellungen aufzeichnen und streamen, falls gewünscht.

Sie können die neueste Version von OBS Studio hier herunterladen: https://obsproject.com/download

Aktuelle Version bei Abfassung dieses Leitfadens: 27.0.1

Wenn Sie mehr über OBS Studio und dessen Möglichkeiten erfahren möchten, finden Sie hier einen OBS Studio Lernkurs von EposVox: OBS Studio Master Class

Erste Schritte mit OBS Studio

Sobald Sie OBS Studio installiert und geöffnet haben, gehen Sie zur unteren Hälfte des OBS Studio Fensters. Sie sollten eine Spalte auf der linken Seite mit dem Namen Szenen und daneben eine Spalte mit dem Namen Quellen. Unterhalb der Quellen -Spalte klicken Sie auf die Schaltfläche + unten. Wählen Sie dann Videoaufnahmegerät.

Ein neues kleines Fenster wird angezeigt, in dem Sie gefragt werden, wie Sie die Ebene nennen möchten. Sie können sie beliebig benennen, aber für diese Anleitung nennen wir sie 'Game Capture HD60 S+'. Klicken Sie auf OK.

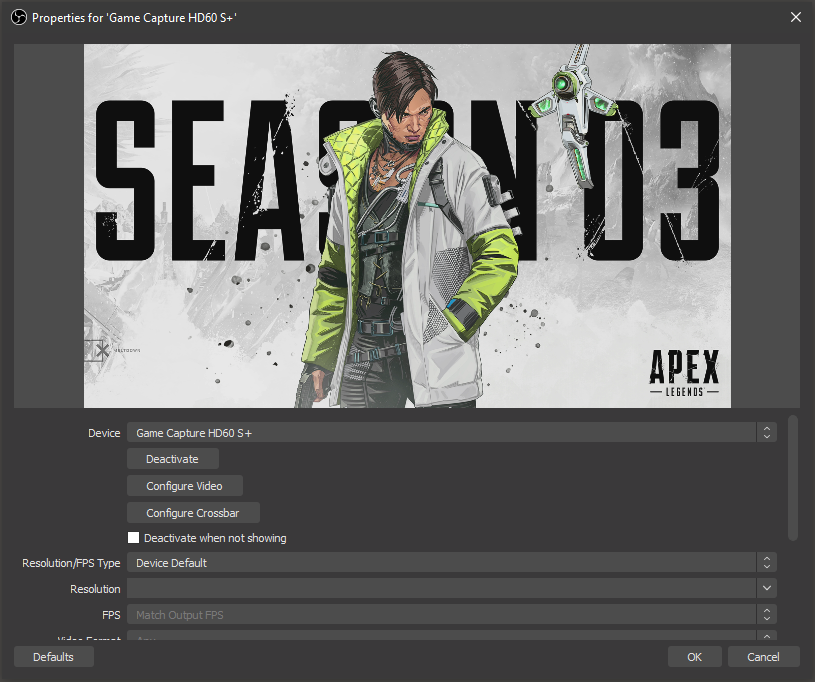

Ein neues größeres Fenster mit einer Vorschau wird angezeigt (siehe unten). Hierin werden Sie aufgefordert, das Aufnahmegerät aus einer Liste auszuwählen und zu konfigurieren. Wählen Sie bei der Geräteauswahl "Game Capture HD60 S+”.

Konfigurieren Sie Ihre Elgato Game Capture HD60 S+

High Dynamic Range (HDR)

Wenn Sie eine HDR-Quelle erfassen, wandelt die Elgato Game Capture HD60 S+ das Signal automatisch in SDR um, um mit OBS Studiokompatibel zu sein. Dies wird als Tonemapping

bezeichnet. Das Ergebnis ist, dass das Bild in OBS Studio anders aussieht als auf dem HDR-Display, das Sie für den Durchschleifbetrieb angeschlossen haben. Dies ist jedoch normales Verhalten.

Eigenschaften

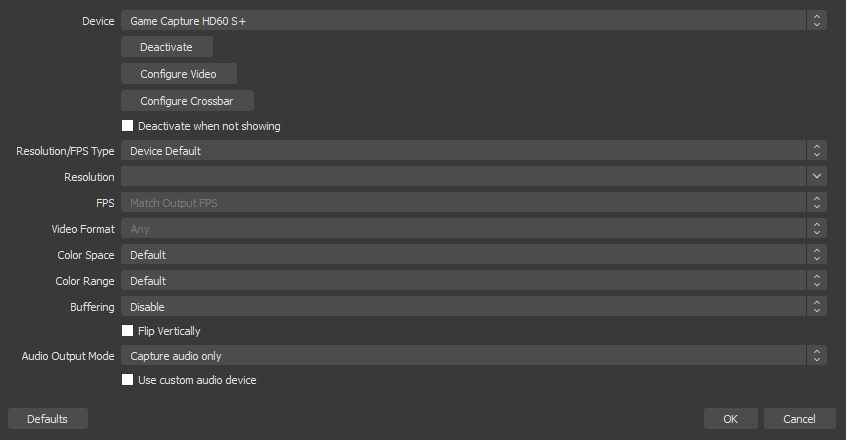

Unterhalb der Geräteauswahl und Vorschau finden Sie eine Reihe von Eigenschaften, die Sie ändern können.

Deaktivieren/Aktivieren

Diese Funktion dient im Wesentlichen dazu, das Gerät aus OBS Studio auszuschalten oder es einzuschalten. Dies kann hilfreich sein, wenn Sie Probleme haben und das Gerät soft zurücksetzen möchten. Weitere Informationen finden Sie unter #Troubleshooting.

Video konfigurieren

Video konfigurieren ist nicht verwendet mit dem Elgato Game Capture HD60 S+

Crossbar konfigurieren

Crossbar konfigurieren ist nicht verwendet mit unseren Geräten.

Auflösung/Bildrate-Typ

Dies wird verwendet, um zwischen automatischen oder benutzerdefinierten Auflösungen und Bildraten zu wechseln. Sie können dies normalerweise auf Gerätestandard. Weitere Informationen in #Fehlerbehebung.

Farbraum

Auf 709 einstellen.

Farbbereich

Full und Partial beziehen sich darauf, wie erweitert der Bereich ist. Eine falsche Einstellung könnte dazu führen, dass Ihr Video überbelichtet oder verblasst wirkt. Wenn Sie Video von einem PC aufnehmen, muss dies möglicherweise auf Full eingestellt werden. Wenn Sie von einer Konsole aus aufnehmen, wird generell Standard oder Partial empfohlen.

Pufferung

Lassen Sie Pufferung auf Deaktiviert.

Audio-Ausgabemodus

Wir würden generell empfehlen, dies auf Audio nur erfassen einzustellen. Wenn Sie Audio von der Elgato Game Capture HD60 S+hören möchten, empfehlen wir die Verwendung von OBS Studios Audio-Monitoring-Funktion.

Sie können jedoch auch die Optionen Desktop-Audio ausgeben (Wave Out) oder Desktop-Audio ausgeben (DirectSound) verwenden. Beachten Sie, dass das Audio, das Ihre Zuschauer hören, jetzt vom Desktop-Audio-Track stammt und nicht vom HD60 S+ Audio-Kanal selbst.

Benutzerdefiniertes Audiogerät

Dies wird normalerweise für die Elgato Game Capture HD60 Pro oder Elgato Game Capture 4K60 Pro verwendet, um Audio vom Chat Link Adapter, der an einen anderen Anschluss Ihres Systems angeschlossen ist, mit dem Aufnahmegerät zu synchronisieren. Dies muss für die Elgato Game Capture HD60 S+ normalerweise nicht geändert werden, da sie einen eigenen alternativen Audio-Eingang hat.

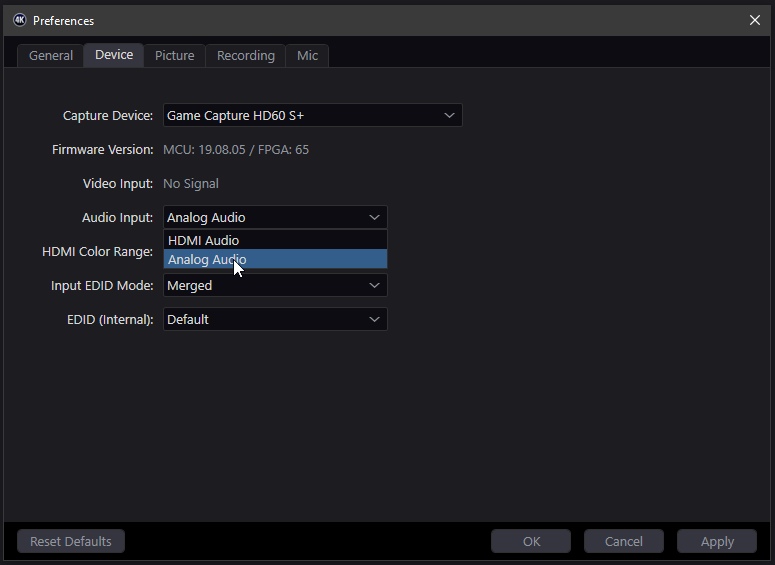

Um die Chat Link mit der Elgato Game Capture HD60 S+zu verwenden, müssen Sie 4K Capture Utility. Gehen Sie zu Einstellungen und dann zur Registerkarte Gerät. Gehen Sie von dort zur Audioeingangsauswahl und ändern Sie diese von HDMI-Audio zu Analogaudio.

Szene anpassen


OBS Studio's Vorschau zeigt, was der Zuschauer sieht. Dies wird als Canvas bezeichnet, und Sie können verschiedene Objekte in der Szene verschieben, drehen, skalieren, zuschneiden und dehnen. Dieser Bereich kann auch während der Aufnahme oder des Streamings live geändert werden. Sie können Objekte hinzufügen oder entfernen sowie sie während der Aufnahme oder des Streamings verschieben oder skalieren, und diese Änderungen erscheinen in Ihrer aufgezeichneten Datei oder werden Ihren Stream-Zuschauern angezeigt.

Transformieren

Verschieben

Um ein Objekt in Ihrer Szene zu verschieben, können Sie in der Vorschau darauf zeigen oder es in Ihrer Quellliste auswählen. Ziehen Sie es dann in der Vorschau umher.

Skalieren

Wenn Sie nicht möchten, dass Ihr Elgato Game Capture HD60 S+ den ganzen Bildschirm einnimmt, können Sie eine Ecke greifen und in Richtung Mittelpunkt ziehen, um es kleiner zu machen.

Zuschneiden

Wenn Sie von einer älteren Konsole erfassen, die ein 4:3- oder nicht breites Signal ausgibt, können Sie die ALT Taste halten und eine Seite ziehen, um das Video vom Elgato Game Capture HD60 S+zuzuschneiden. Sie sehen einen grünen Rahmen, wo das Zuschneiden erfolgt ist.

Für erweiterte Steuerelemente können Sie mit der rechten Maustaste auf Ihre Elgato Game Capture HD60 S+ Quelle klicken und dann zu Transformieren, Transformation bearbeitengehen. Dies ist nützlich zum Eingeben spezifischer Werte.

Ebenenreihenfolge

Wenn Sie planen, Overlays oder andere Ebenen in Ihrer Szene mit dem Video von Ihrem Elgato Game Capture HD60 S+ zu haben, müssen Sie sicherstellen, dass sich diese Overlays über Ihrer Elgato Game Capture HD60 S+ Ebene befinden. Wie in Photoshop oder anderen Bildbearbeitungsprogrammen befinden sich Ebenen am unteren Ende Ihrer Quellliste im Hintergrund und Ebenen am oberen Ende der Liste im Vordergrund.

OBS Studio Allgemeine Einstellungen


Um einen Vorsprung beim Einrichten von OBS Studiozu bekommen, können Sie den Auto-Konfigurationsassistentenausprobieren. Dieser Assistent befindet sich im Menü Tools.

Dieser Assistent konfiguriert OBS Studio basierend auf verschiedenen Details zu Ihrem Computer, wie z. B. Monitorauflösung, Systemleistung und Internetgeschwindigkeit. Dies ist eine gute Option für den Einstieg.

Es gibt viele Optionen in OBS Studioaber nicht alle sind relevant für die grundlegenden Schritte zur Verwendung von Elgato Game Capture HD60 S+. Daher konzentrieren wir uns auf die Grundlagen. Zunächst müssen wir sicherstellen, dass die Software mit der richtigen Auflösung und Bildrate läuft.

Video

Dies können wir tun, indem wir zu Datei > Einstellungengehen. Dann öffnen Sie den Tab Video . Falls der Auto-Configuration Wizard dies noch nicht geändert hat, sollten Sie normalerweise die Base (Canvas) Resolution auf 1920x1080 einstellen. Dies ist die Auflösung Ihrer Canvas oder des Arbeitsbereichs mit Ihren Ebenen und Overlays.

Die nächste Option für Output (Scaled) Resolution ist das, was letztendlich auf die Festplatte Ihres Computers aufgenommen oder an den Streaming-Dienst gesendet wird. Wenn Sie eine langsamere Internetverbindung oder einen schwächeren Computer haben, können Sie die Output (Scaled) Resolution beispielsweise auf 1280x720 reduzieren. Dies reduziert die Auswirkungen auf die Leistung beim Streamen und kann auch die wahrgenommene Qualität verbessern, wenn Ihre Bitrate für 1080p-Streaming zu niedrig war.

Anschließend sollten Sie die Bildrate oder FPS Ihres Streams oder Ihrer Aufnahme wählen. Normalerweise sollten Sie diese auf 60 einstellen, aber wenn Sie die Auswirkungen auf die Streaming-Leistung reduzieren oder langsamere Spiele streamen möchten, können Sie diese auch auf 30 einstellen.

Audio

Allgemein

Im Audio Menü in den Einstellungen sollten Sie sicherstellen, dass die Sample Rate auf 48 kHz eingestellt ist. Unsere Elgato Game Capture Geräte arbeiten nativ mit 48 kHz. Wenn Sie diese auf 44,1 kHz setzen, können Audiostörungen, Audiodrift über die Zeit oder andere Anomalien auftreten.

Unsere Geräte erfassen Audio in Stereo und unterstützen keinen Surround Sound. Stellen Sie Channels auf Stereo ein.

Geräte

In der Geräte Abschnitt können wir zusätzliche Audioquellen zuweisen, die in Ihrem Stream oder in Ihrer Aufnahme verwendet werden sollen.

Desktop-Audio bezieht sich auf den Ton, der aus Ihrem System kommt. Standard versucht, das gleiche Gerät zu verwenden, das Sie für Ihren Computer eingestellt haben. Wenn Sie jedoch eine bestimmte Einrichtung sperren möchten, die Sie jedes Mal verwenden, wenn Sie OBS Studio verwenden, können Sie ein bestimmtes Gerät angeben.

Mikrofon/Zusatzaudio ist zum Hinzufügen zusätzlicher Audioeingabequellen gedacht. Dies können USB-Mikrofone, Line-In-Eingänge oder andere Eingänge von Mischpulten sein.

Erweitert

Wenn Sie Audio von Ihrer Karte oder anderen Hardware-Eingängen hören möchten, achten Sie darauf, das Gerät auszuwählen, über das Sie dieses Audio hören möchten. In der Regel wäre dies das gleiche Gerät wie Desktop-Audio.

Hinweis: Wenn Desktop-Audio und Überwachungsgerät identisch sind, wird Audio, das in OBS Studio überwacht wird, über den Desktop-Audio-Kanal wiedergegeben und an Zuschauer übertragen.

Ausgabe

Die Registerkarte Ausgabe ist der Ort, an dem wir die Art der Datei steuern, die wir ausgeben, wie groß die Datei sein wird und wo sie gespeichert wird. Es wird empfohlen, den Ausgabemodus auf Einfach eingestellt zu lassen.

Video-Bitrate

Wenn Sie OBS Studio hauptsächlich zum Streaming verwenden, sollten Sie Video-Bitrate auf einen Wert einstellen, der gut in Ihre Upload-Geschwindigkeit passt. Eine gute Richtlinie ist, dies auf 80 % Ihres Uploads einzustellen. Wenn Sie eine Upload-Geschwindigkeit von 5000Kbps oder 5Mbps hätten, wäre das Festlegen dieses Wertes auf 4000Kbps ein guter Ausgangspunkt.

Die offizielle maximale Bitrate von Twitch beträgt 6Mbps oder 6000Kbps.
Weitere Informationen und empfohlene Einstellungen: https://stream.twitch.tv/encoding/

Die empfohlene Bitrate von Youtube für 1080p 60fps liegt zwischen 4,5Mbps/4500Kbps und 9Mbps/9000Kbps
Weitere Informationen und empfohlene Einstellungen: https://support.google.com/youtube/answer/2853702

Encoder

Die Encoder-Option bezieht sich darauf, welcher Teil Ihres Systems die Arbeit der Videokomprimierung zum Streamen oder Aufnehmen ausführt.

Software (x264) nutzt den Prozessor Ihres Systems und hat in der Regel einen größeren Einfluss auf die Computerleistung, kann aber zu einer höheren Qualität führen.

Hardware (NVENC) nutzt die Nvidia-Grafikkarte Ihres Systems und hat in der Regel einen kleineren Einfluss auf die Computerleistung, kann aber zu einer niedrigeren Qualität führen, je nach Alter Ihrer Grafikkarte. Neuere Nvidia-Grafikkarten wie die 20er Serie (Turing) oder 30er Serie (Ampere) Architektur können eine Qualität erzeugen, die der Software (x264) sehr ähnlich ist.

Weitere Informationen zu Nvidias NVENC: https://www.nvidia.com/en-us/geforce/guides/broadcasting-guide/

Überprüfen Sie hier, ob Ihre Karte Hardware-Encoding unterstützt und welche Funktionen verfügbar sind: https://developer.nvidia.com/video-encode-and-decode-gpu-support-matrix-new

Hardware (VCE) verwendet die AMD-Grafikkarte Ihres Systems und hat wie NVENC einen geringeren Leistungseinfluss beim Streaming, obwohl die Qualität beeinträchtigt werden kann.

Weitere Informationen zu AMDs VCE: https://en.wikipedia.org/wiki/Video_Coding_Engine

Audio-Bitrate

Dies steuert die Bitrate und damit die Qualität des Audios Ihres Streams. Zwischen 128 Kbps und 160 Kbps ist ein guter Ausgangspunkt.

Fehlerbehebung

Kein Signal

Stellen Sie sicher, dass bei der Arbeit mit OBS Studio die 4K Capture Utility oder andere Capture-Software geschlossen ist. Das Elgato Game Capture HD60 S+ kann jeweils nur von einem Programm zugegriffen werden.

Schließen Sie OBS Studio und öffnen Sie unsere 4K Capture Utility -Software, um zu prüfen, ob ein Signal durchkommt. Wenn kein Signal angezeigt wird, müssen Sie eine allgemeine Fehlerbehebung durchführen.

Wenn Sie Video in 4K Capture Utilitysehen, funktioniert Ihr Gerät ordnungsgemäß. Schließen Sie 4K Capture Utility. Dann klicken Sie in OBS Studio mit der rechten Maustaste auf Ihre Elgato Game Capture HD60 S+ -Ebene und gehen Sie zu Eigenschaften. Klicken Sie dann auf Deaktivieren. Warten Sie 10 Sekunden und klicken Sie auf Aktivieren. Wenn dies nicht hilft, schließen Sie Eigenschaften. Klicken Sie erneut mit der rechten Maustaste auf Ihre Ebene und wählen Sie "Entfernen". Versuchen Sie, das Video Capture Device wie im Abschnitt beschrieben neu zu erstellen: Konfigurieren Ihres Game Capture HD60 S+

Video hat nicht die richtige Größe

Wenn Sie bemerken, dass das Video von Ihrem Elgato Game Capture HD60 S+ Ihre Szene nicht ausfüllt oder eine seltsame Form hat, versuchen Sie, mit der rechten Maustaste auf den Elgato Game Capture HD60 S+ Layer in Ihrer Quellenliste zu klicken, dann zu "Transform" zu gehen und "Reset Transform" oder "Stretch to Screen" auszuwählen.

Video sieht qualitativ niedriger aus

Ihr Elgato Game Capture HD60 S+ funktioniert möglicherweise mit einer niedrigeren Auflösung. Klicken Sie mit der rechten Maustaste auf Ihren Elgato Game Capture HD60 S+ Layer und gehen Sie zu Eigenschaften. Suchen Sie dann nach Auflösung/FPS-Typ. Ändern Sie dies von Gerätestandard zu Benutzerdefiniert.


Gehen Sie zur nächsten Option in der Liste Auflösung. Wählen Sie die Auflösung Ihrer Quelle aus. Dies kann 1920x1080 für 1080p oder 1280x720 für 720p sein.

Die nächste Option, FPS, kann auf Höchste FPS

eingestellt werden. Videoformat kann auf Standard oder YV12.

Video sieht träge aus

Wenn Ihr Video ruckelig aussieht oder nicht flüssig läuft, versuchen Sie, den Elgato Game Capture HD60 S+ auf einen anderen USB 3.0-Port an Ihrem System zu verschieben. Da einige USB 3.0-Ports die Bandbreite gemeinsam nutzen, müssen Sie möglicherweise mehrere Verbindungen überprüfen.

Dabei kann sich Ihre Geräteauswahl in OBS Studio ändern. Klicken Sie mit der rechten Maustaste auf Ihren Elgato Game Capture HD60 S+ Layer und gehen Sie zu den Eigenschaften.

Mein Chat Link-Audio funktioniert nicht

Sie müssen möglicherweise sicherstellen, dass OBS Studio den analogen Eingang auf Ihrem Elgato Game Capture HD60 S+ordnungsgemäß nutzt. Öffnen Sie 4K Capture Utility. Gehen Sie zu Einstellungen, dann zum Gerät -Reiter. Stellen Sie hier sicher, dass Elgato Game Capture HD60 S+ ausgewählt ist. Ändern Sie dann die Audioeingabe von HDMI-Audio zu Analoges Audio.

Nachdem diese Änderung vorgenommen wurde, klicken Sie auf OK und schließen Sie 4K Capture Utility. OBS Studio sollte jetzt Ihr Chat Link-Audio empfangen.

Falls Sie Hilfe benötigen, können Sie gerne über das Widget auf der rechten Seite Kontakt mit uns aufnehmen.
