3. Configurando tu Game Capture HD60 S+
En esta guía te mostraremos cómo usar tu Elgato Game Capture HD60 S+ con OBS Studio y configurar el software para aprovechar al máximo tu dispositivo para grabar o transmitir. Aunque esta guía está escrita para OBS Studio, muchos de los pasos son los mismos para Streamlabs OBS.
¿Qué es OBS Studio?
OBS Studio es una herramienta gratuita y de código abierto para transmisión y grabación con potentes sistemas de superposición y controles de audio. Puede transmitir a TwitchTV, YouTube, Mixer, Facebook, Twitter, RestreamIO y más. También puede grabar y transmitir al mismo tiempo con diferentes configuraciones de calidad si se desea.
Puedes descargar la última versión de OBS Studio aquí: https://obsproject.com/download
Versión actual a la fecha de esta guía: 25.0.8
Si estás interesado en aprender más sobre OBS Studio y lo que puede hacer, aquí tienes un curso de aprendizaje de OBS Studio por EposVox: OBS Studio Master Class
Comenzando con OBS Studio
Una vez que tengas OBS Studio instalado y abierto, ve a la mitad inferior de la ventana de OBS Studio. Deberías encontrar una columna a la izquierda llamada Escenas y junto a ella una columna llamada Fuentes. Debajo de la columna Fuentes, haz clic en el botón +. Luego elige Dispositivo de Captura de Video.
Aparecerá una nueva ventana pequeña preguntando cómo deseas nombrar la capa. Eres libre de nombrarla como desees, pero para esta guía la llamaremos 'Game Capture HD60 S+'. Haz clic en OK.

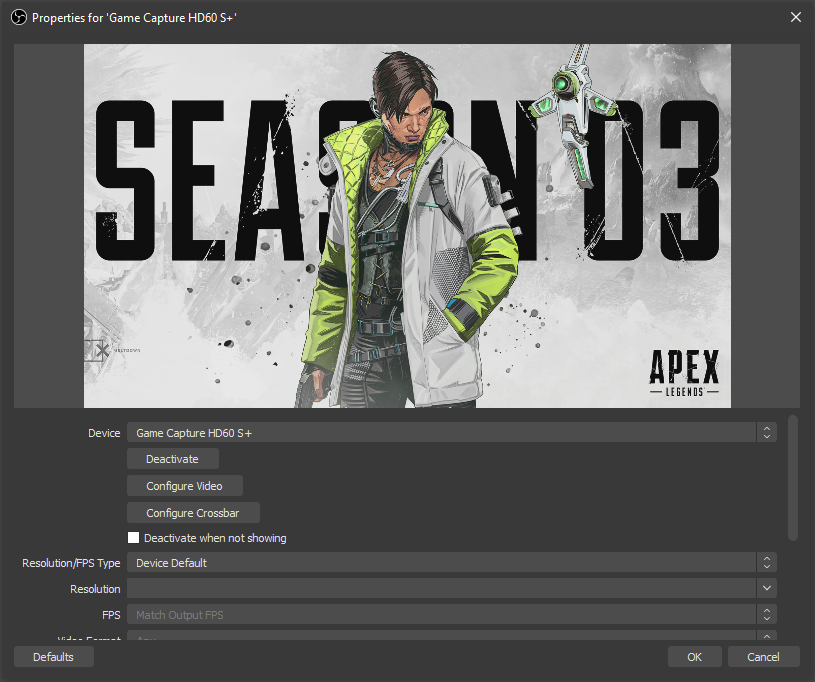

Aparecerá una nueva ventana más grande con una vista previa (como se ve a continuación). Esto te está pidiendo que elijas el dispositivo de captura de una lista y lo configures. En la selección de Dispositivo, elige “Game Capture HD60 S+”.
Configurando tu Elgato Game Capture HD60 S+
Alto Rango Dinámico (HDR)
Si estás capturando una fuente HDR, el Elgato Game Capture HD60 S+ convertirá la señal automáticamente a SDR para ser compatible con OBS Studio. Esto se conoce como Tonemapping.
El resultado es que la imagen en OBS Studio se verá diferente a cómo se verá en la pantalla HDR que tienes conectada al passthrough. Pero esto es un comportamiento normal.
Propiedades

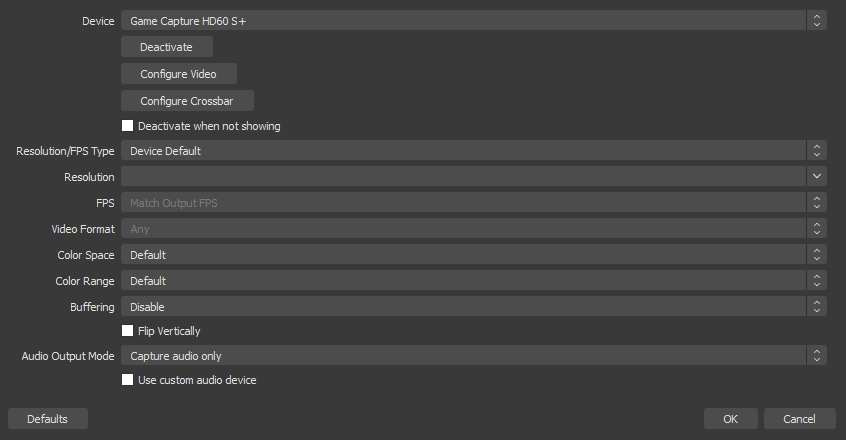

Debajo de la selección del dispositivo y la vista previa, tienes un conjunto de propiedades que puedes cambiar.
Desactivar/Activar
Esta función es básicamente para apagar el dispositivo desde OBS Studio o encenderlo. Esto puede ser útil si estás experimentando problemas como una forma de reiniciar suavemente el dispositivo. Más información en #Solución de problemas.
Configurar Video
Configurar Video no se utiliza con el Elgato Game Capture HD60 S+
Configurar Crossbar
Configurar Crossbar actualmente no se utiliza con nuestros dispositivos.
Tipo de Resolución/FPS
Esto se usa para cambiar entre resoluciones y tasas de fotogramas automáticas o personalizadas. Generalmente puedes dejar esto en Predeterminado del dispositivo. Más información en #Solución de problemas.
Espacio de Color
Puedes dejar esto en Predeterminado.
Rango de Color
Completo y Parcial se refieren a cuán expandido está el rango. Tener esto configurado incorrectamente podría hacer que tu video aparezca demasiado contrastado o desvanecido. Si estás capturando video desde una PC, esto puede necesitar ser configurado en Completo. Si estás capturando desde una consola, generalmente se recomienda Predeterminado o Parcial.
Buffering
Deja Buffering configurado en Deshabilitar.
Modo de Salida de Audio
Generalmente recomendamos configurar esto en Capturar solo audio. Si deseas escuchar el audio proveniente del Elgato Game Capture HD60 S+, te sugerimos usar la función de Monitoreo de Audio de OBS Studio.
Sin embargo, también puedes usar las opciones Salida de Audio de Escritorio (Wave Out) o Salida de Audio de Escritorio (DirectSound) para hacer esto. Ten en cuenta que el audio que tus espectadores escuchan ahora provendrá de tu pista de Audio de Escritorio.
Dispositivo de Audio Personalizado
Esto se usa típicamente para el Elgato Game Capture HD60 Pro o Elgato Game Capture 4K60 Pro para sincronizar el audio del adaptador Chat Link conectado a otro puerto en tu sistema con el dispositivo de captura. Generalmente no es necesario cambiar esto para el Elgato Game Capture HD60 S+ ya que tiene su propia entrada de audio alternativa.

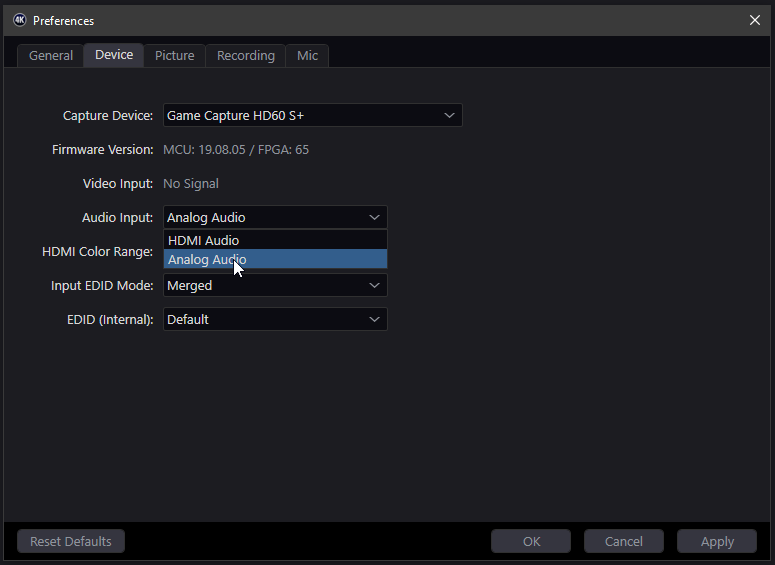

Para usar el Chat Link con el Elgato Game Capture HD60 S+, necesitarás abrir 4K Capture Utility. Ve a Configuración, luego a la pestaña Dispositivo. Desde aquí, ve a la selección de Entrada de Audio y cámbiala de Audio HDMI a Audio Analógico.
Ajustando la Escena
La vista previa de OBS Studio representa lo que el espectador ve. Esto se llama el Lienzo y puedes mover, rotar, escalar, recortar y estirar diferentes objetos en la escena. Esta área también puede ser cambiada en vivo mientras grabas o transmites. Puedes agregar o eliminar objetos así como moverlos o escalarlos mientras grabas o transmites y esos cambios estarán en tu archivo grabado o aparecerán para tus espectadores de la transmisión.
Transformar
Mover
Para mover un objeto en tu escena, puedes pasar el cursor sobre él en la vista previa o seleccionarlo en tu lista de Fuentes. Luego arrástralo en la vista previa.
Escalar
Si no deseas que tu Elgato Game Capture HD60 S+ ocupe toda la pantalla, puedes agarrar una esquina y arrastrarla hacia el centro para hacerlo más pequeño.
Recortar
Si estás capturando desde una consola antigua que emite una señal 4:3 o no panorámica, puedes mantener presionada la tecla ALT y arrastrar un lado para recortar el video del Elgato Game Capture HD60 S+. Verás un borde verde donde se ha realizado un recorte.
Para controles más avanzados, puedes hacer clic derecho en tu fuente de Elgato Game Capture HD60 S+, luego ir a Transformar, Editar Transformación. Esto es útil para ingresar valores específicos.
Orden de Capas
Si planeas tener superposiciones u otras capas en tu escena con el video de tu Elgato Game Capture HD60 S+, necesitarás asegurarte de que esas superposiciones estén encima de la capa de tu Elgato Game Capture HD60 S+. Al igual que en Photoshop u otros editores de imágenes, las capas en la parte inferior de tu lista de fuentes están en el fondo y las capas en la parte superior de la lista están en primer plano.
Configuración General de OBS Studio
Para comenzar a configurar OBS Studio, puedes probar el Asistente de Configuración Automática. Este asistente se encuentra en el menú Herramientas.
Este asistente configurará OBS Studio en función de varios detalles sobre tu computadora, como la resolución del monitor, el rendimiento de tu sistema y la velocidad de internet. Es una buena opción para empezar.
Hay muchas opciones dentro de OBS Studio, pero no todas se aplican a lo básico de usar tu Elgato Game Capture HD60 S+. Así que nos centraremos en lo básico. Primero, necesitamos asegurarnos de que el software funcione a la resolución y la tasa de fotogramas correctas.
Video
Podemos hacer esto yendo a Archivo > Configuración. Luego ve a la pestaña Video. Si el Asistente de Configuración Automática aún no ha cambiado esto, generalmente querrás configurar tu Resolución Base (Lienzo) a 1920x1080. Esta es la resolución de tu Lienzo o el área de trabajo con tus capas y superposiciones.
La siguiente opción para Resolución de Salida (Escalada) es lo que finalmente se graba en el disco de tu computadora o se envía al servicio de transmisión. Si tienes una conexión a internet más lenta o una computadora más débil, puedes reducir la Resolución de Salida (Escalada) a 1280x720, por ejemplo.
A continuación, querrás elegir la tasa de fotogramas o FPS de tu transmisión o grabación. Generalmente querrás tener esto configurado a 60.
Audio
General
Dentro del menú Audio en Configuración, debemos asegurarnos de que la Tasa de Muestreo esté configurada a 48Khz. Nuestros dispositivos Elgato Game Capture operan de manera nativa a 48Khz. Configurarlo a 44.1Khz puede causar tartamudeo de audio, desincronización de audio con el tiempo u otras anomalías.
Nuestros dispositivos capturan audio en Estéreo y no soportan sonido envolvente. Configura Canales a Estéreo.
Dispositivos
En la sección Dispositivos podemos asignar fuentes de audio adicionales para ser usadas en tu transmisión o grabación.
Audio de Escritorio se refiere al sonido que sale de tu sistema. Por defecto intentará usar el mismo dispositivo que has configurado para tu computadora. Pero si tienes una configuración específica que no deseas cambiar, puedes especificar un dispositivo específico.
Mic/Audio Auxiliar es para agregar fuentes de entrada de audio adicionales. Estos podrían ser micrófonos USB, entradas de Línea, u otras entradas desde mesas de mezclas.
Avanzado
Si deseas escuchar el audio de tu tarjeta u otras entradas de hardware, asegúrate de seleccionar el dispositivo donde deseas escuchar este audio. Generalmente, este sería el mismo dispositivo que Audio de Escritorio.
Salida
La pestaña de Salida es donde controlamos el tipo de archivo que generamos, el tamaño del archivo y dónde se guarda. Se recomienda dejar el Modo de Salida configurado en Sencillo para empezar.
Tasa de Bits de Video
Si estás usando OBS Studio principalmente para transmitir, querrás configurar la Tasa de Bits de Video a un nivel bien dentro de la velocidad de subida de tu Internet. Una buena regla a seguir es configurar esto al 80% de tu velocidad de subida. Si tienes 5000Kbps o 5Mbps como tu velocidad de subida, entonces configurar este valor a 4000Kbps sería un buen punto de partida.
Codificador
La opción de Codificador se refiere a qué parte de tu sistema hará el trabajo de comprimir tu video para transmisión o grabación.
Software (x264) usará el procesador de tu sistema y generalmente tendrá un mayor impacto en el rendimiento de la computadora, pero puede resultar en una mayor calidad.
Hardware (NVENC) usará la Tarjeta de Video Nvidia de tu sistema y generalmente tendrá un menor impacto en el rendimiento de la computadora, pero puede resultar en una menor calidad.
Tasa de Bits de Audio
Esto controla la tasa de bits y, por lo tanto, la calidad del audio de tu transmisión. Entre 128Kbps y 160Kbps es un buen punto de partida.
Solución de Problemas
Sin Señal
Asegúrate de que cuando estés trabajando con OBS Studio, 4K Capture Utility u otro software de captura esté cerrado. El Elgato Game Capture HD60 S+ solo puede ser accedido por un programa a la vez.
Cierra OBS Studio y abre nuestro software 4K Capture Utility para ver si aparece una señal. Si no aparece ninguna señal, necesitarás hacer una solución de problemas general.
Si ves video en 4K Capture Utility, entonces tu dispositivo está funcionando correctamente. Cierra 4K Capture Utility. Luego, dentro de OBS Studio, haz clic derecho en tu capa de Elgato Game Capture HD60 S+ y ve a Propiedades. Luego haz clic en Desactivar. Espera 10 segundos y haz clic en Activar. Si esto no ayuda, cierra Propiedades. Haz clic derecho en tu capa nuevamente y ve a eliminar. Intenta rehacer el Dispositivo de Captura de Video como se ve en la sección: Configurando tu Game Capture HD60 S+
El video no tiene el tamaño correcto
Si notas que el video de tu Elgato Game Capture HD60 S+ no llena tu escena o tiene una forma extraña, intenta hacer clic derecho en la capa de Elgato Game Capture HD60 S+ en tu lista de fuentes, luego ve a Transformar, y Restablecer Transformación o Estirar a Pantalla.
El video se ve de menor calidad
Tu Elgato Game Capture HD60 S+ puede estar operando a una resolución más baja. Haz clic derecho en tu capa de Elgato Game Capture HD60 S+ y ve a Propiedades. Luego busca Tipo de Resolución/FPS. Cambia esto de Predeterminado del Dispositivo a Personalizado.
Ve a la siguiente opción en la lista Resolución. Selecciona la resolución de tu fuente, esto puede ser 1920x1080 para 1080p o 1280x720 para 720p.
La siguiente opción, FPS, se puede configurar en FPS más alto.
Formato de Video se puede configurar en Predeterminado o YV12.
El video se ve entrecortado
Si tu video parece estar saltando o no es fluido, intenta mover el Elgato Game Capture HD60 S+ a otro puerto USB 3.0 en tu sistema. Como algunos puertos USB 3.0 comparten ancho de banda, es posible que necesites probar múltiples conexiones.
Al hacer esto, tu selección de dispositivo en OBS Studio puede cambiar. Haz clic derecho en tu capa de Elgato Game Capture HD60 S+ y ve a propiedades.
Mi audio de Chat Link no funciona
Es posible que necesites asegurarte de que OBS Studio esté utilizando correctamente la entrada analógica en tu Elgato Game Capture HD60 S+. Abre 4K Capture Utility. Ve a Configuración, luego a la pestaña Dispositivo. Desde aquí asegúrate de que el Elgato Game Capture HD60 S+ esté seleccionado. Luego cambia la Entrada de Audio de Audio HDMI a Audio Analógico.
Una vez cambiado esto, haz clic en OK y cierra 4K Capture Utility. OBS Studio ahora debería estar captando tu audio de Chat Link.
