Dans ce guide, nous vous montrerons comment utiliser votre Capture vidéo Elgato avec OBS Studio et configurer le logiciel pour tirer le meilleur parti de votre appareil pour l'enregistrement ou le streaming.
Qu'est-ce que OBS Studio ?
OBS Studio est un outil de streaming et d'enregistrement gratuit et open source avec des systèmes de superposition puissants et des contrôles audio. Il peut faire du streaming vers TwitchTV, YouTube, Mixer, Facebook, Twitter, RestreamIO, et bien d'autres. Il peut également enregistrer et faire du streaming en même temps à des paramètres de qualité différents si désiré.
Vous pouvez télécharger la dernière version de OBS Studio ici : https://obsproject.com
Version actuelle au moment de ce guide : 29.1.3
Le pilote de capture vidéo pour Windows peut être téléchargé ici.
Si le pilote a déjà été installé car vous utilisez le logiciel Capture vidéo Elgato, vous n'avez pas besoin de le réinstaller.
Assurez-vous que Capture vidéo Elgato n'est pas connectée lors de l'installation du pilote, ou débranchez et reconnectez si vous y êtes invité.
Important :

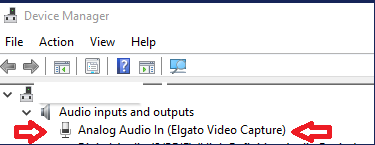

Pour que Capture vidéo Elgato soit visible en tant que périphérique audio dans OBS Studio, vous devez désinstaller Entrée audio analogique (Capture vidéo Elgato) via le Gestionnaire de périphériques Windows > Entrées et sorties audio
Passez la souris sur Entrée audio analogique (Capture vidéo Elgato) cliquez avec le bouton droit de la souris et sélectionnez désinstaller.
Démarrage avec OBS Studio

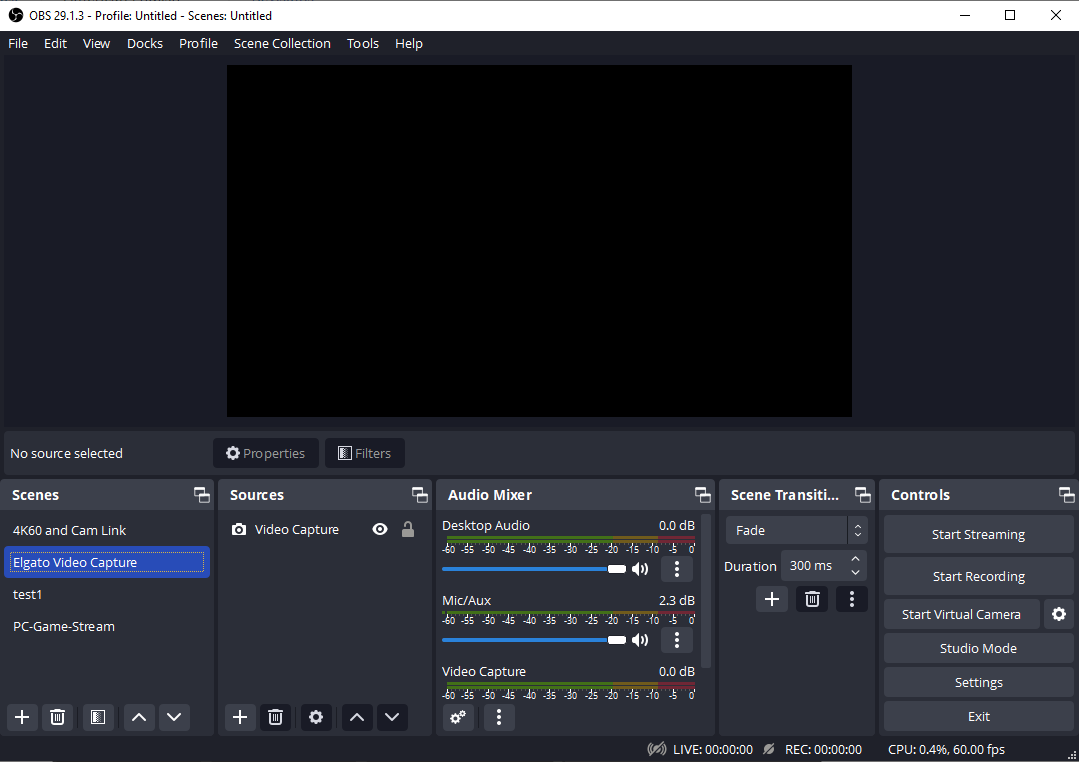

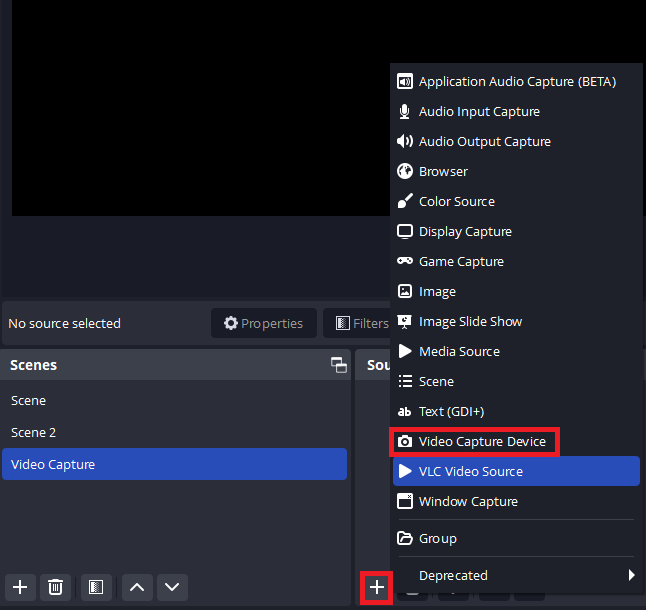

Une fois que vous avez OBS Studio installé et ouvert, allez à la moitié inférieure de la OBS Studio fenêtre. Vous devriez trouver une colonne sur la gauche appelée Scenes et à côté une colonne appelée Sources. Sous la colonne Sources . Cliquez sur le bouton + ci-dessous. Puis sélectionnez Video Capture Device.

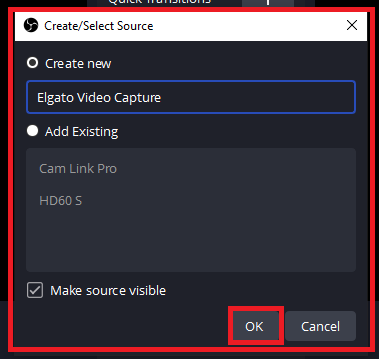

Une nouvelle petite fenêtre apparaîtra vous demandant comment vous souhaitez nommer le calque. Vous êtes libre de le nommer comme vous le souhaitez, mais pour ce guide, nous l'appellerons «Elgato Video Capture». Cliquez sur OK.
Une nouvelle fenêtre plus grande avec un aperçu apparaîtra (voir ci-dessous). Elle vous demande de choisir le périphérique de capture dans une liste et de le configurer. Sur la sélection du périphérique, choisissez «Elgato Video Capture”.
Configuration de votre Elgato Video Capture
Propriétés
Sous la sélection du périphérique et l'aperçu, vous avez un ensemble de propriétés que vous pouvez modifier.

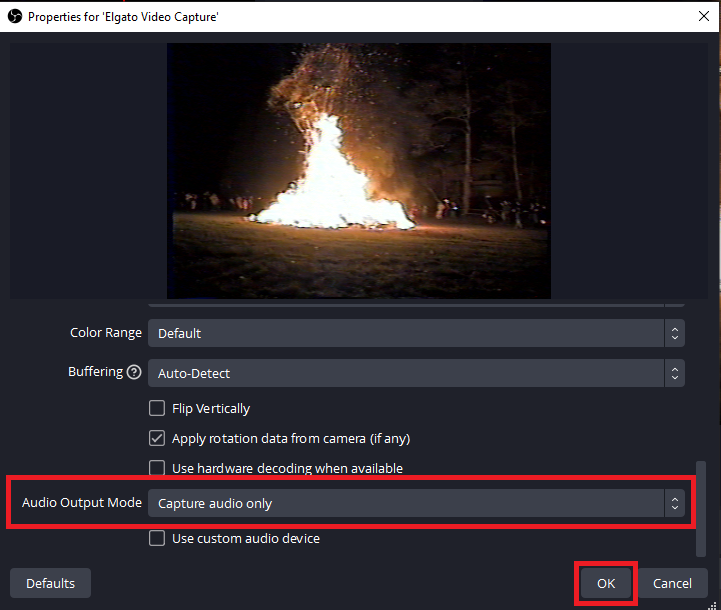

Mode de sortie audio
Sélectionnez/Laissez sur Capture audio uniquement
Désactiver/Activer
Cette fonction sert essentiellement à désactiver le périphérique depuis OBS Studio ou à l'activer. Cela peut être utile si vous rencontrez des problèmes en tant que moyen de réinitialiser le périphérique. Plus d'informations dans #Dépannage.
Configurer la vidéo

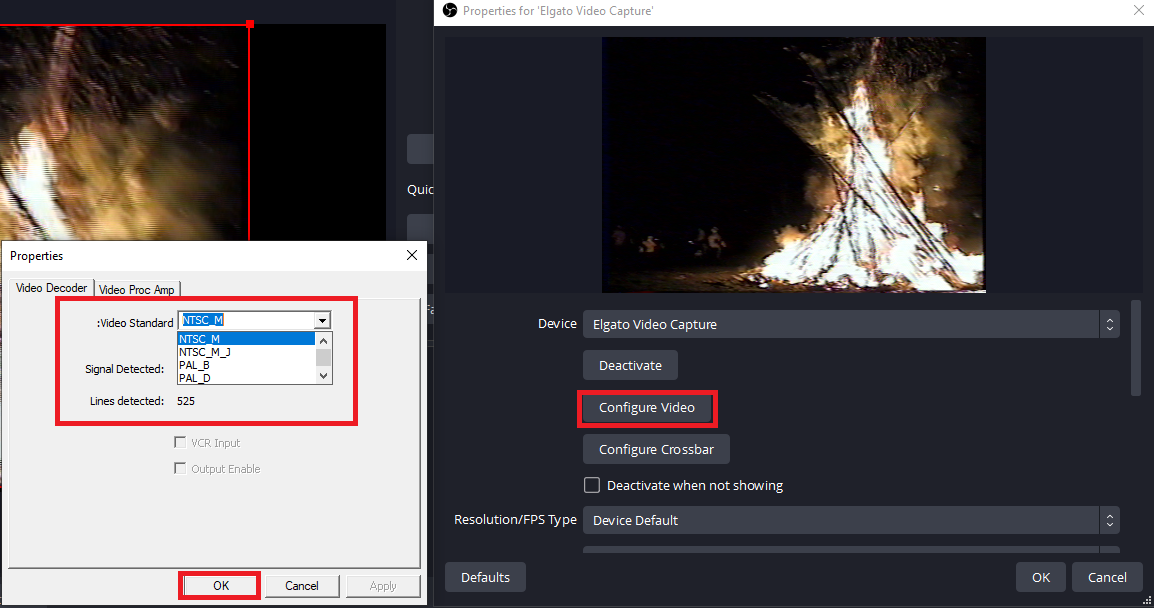

Configurer la vidéo peut être utilisé avec le Elgato Video Capture pour modifier la Norme vidéo
Configurer la barre de commutation
Configurer la barre de commutation est inutilisé avec nos appareils.
Type de résolution/FPS
Ceci permet de basculer entre les résolutions et les fréquences d'images automatiques ou personnalisées. Vous pouvez généralement laisser cela sur Par défaut de l'appareil. Plus d'informations dans #Dépannage.
Plage de couleurs
Les options Complète et Partielle font référence à l'étendue de la plage. Si cette option est incorrectement configurée, votre vidéo peut apparaître trop contrastée ou pâle. Si vous capturez une vidéo à partir d'un PC, cette option peut avoir besoin d'être définie sur Complète. Si vous capturez à partir d'une console, généralement Par défaut ou Partielle est recommandé.
Mise en mémoire tampon
Laissez la mise en mémoire tampon définie sur Désactiver.

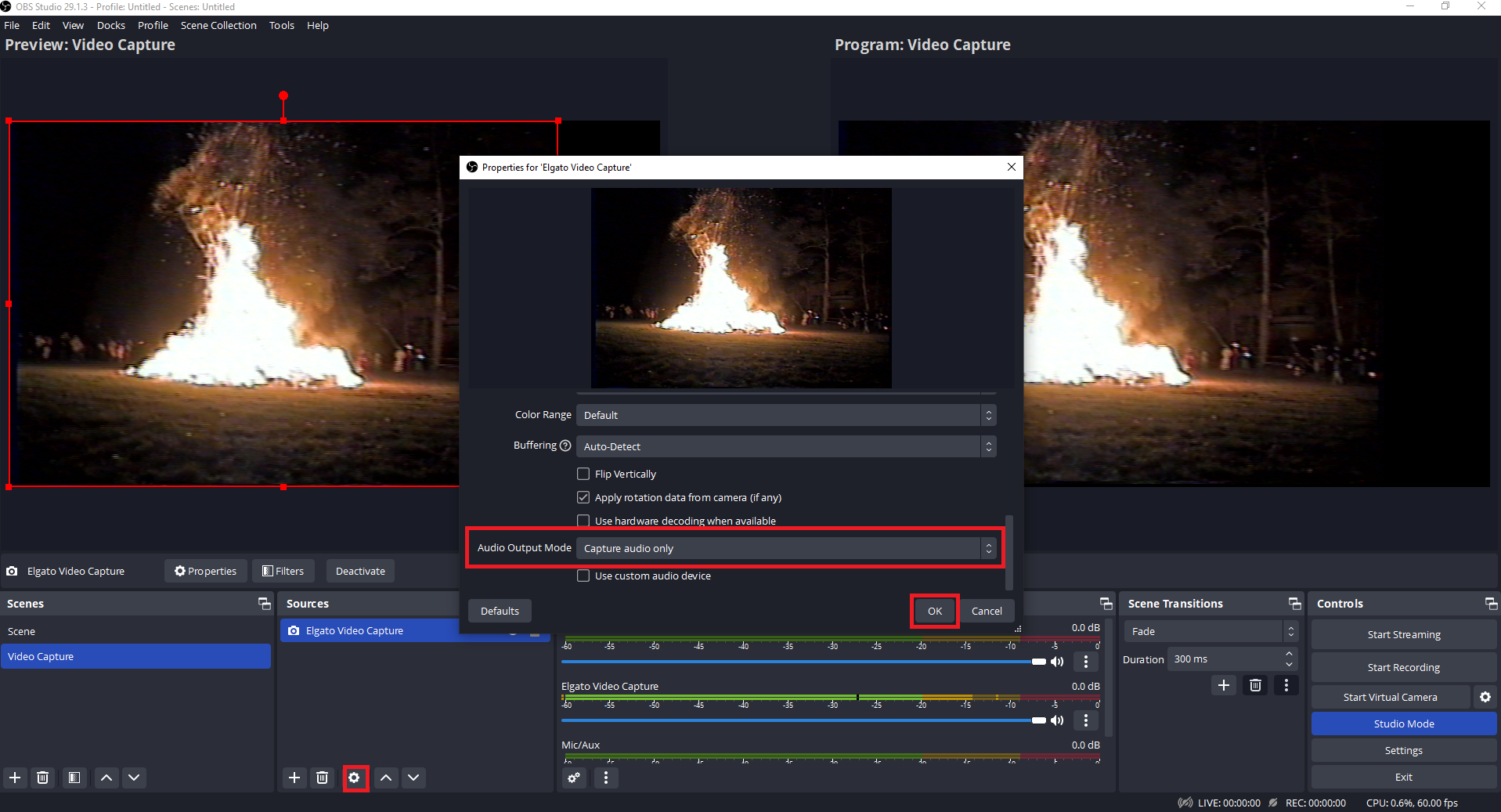

Mode de sortie audio
Nous vous recommandons généralement de définir cela sur Capturer l'audio uniquement. Si vous souhaitez écouter l'audio provenant de la Elgato Capture vidéo: nous vous suggérons d'utiliser OBS Studiola fonction de surveillance audio.
Toutefois, vous pouvez également utiliser les options Sortie audio du bureau (Wave Out) ou Sortie audio du bureau (DirectSound) pour faire cela également. Gardez à l'esprit que l'audio que vos spectateurs entendront proviendra maintenant de votre piste Audio du bureau et non du canal Elgato Capture vidéo audio lui-même.

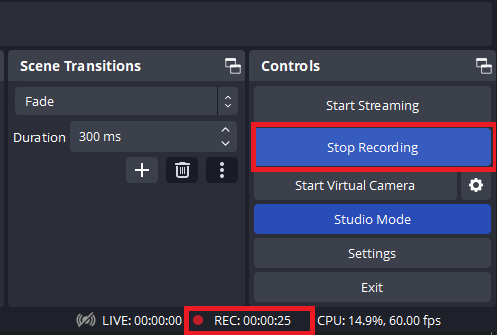

Démarrer/Arrêter l'enregistrement
Ajustement de la scène
OBS Studiol'aperçu représente ce que le spectateur voit. C'est ce qu'on appelle le Canevas et vous êtes en mesure de déplacer, faire pivoter, mettre à l'échelle, recadrer et étirer différents objets dans la scène. Cette zone peut également être modifiée en direct pendant l'enregistrement ou la diffusion. Vous pouvez ajouter ou supprimer des objets ainsi que les déplacer ou les redimensionner pendant que vous enregistrez ou diffusez, et ces modifications seront dans votre fichier enregistré ou s'afficheront pour vos spectateurs de diffusion.
Transformer
Déplacer
Pour déplacer un objet dans votre scène, vous pouvez le survoler dans l'aperçu ou le sélectionner dans votre liste de sources. Ensuite, faites-le glisser dans l'aperçu.
Mettre à l'échelle
Si vous ne souhaitiez pas que votre Elgato Capture vidéo occupe tout l'écran, vous pouvez saisir un coin et le faire glisser vers le centre pour le rendre plus petit.
Recadrer
Avec un signal 4:3 ou non-widescreen, vous pouvez maintenir la touche ALT enfoncée et faire glisser sur un côté pour recadrer la vidéo depuis Elgato Video Capture. Vous verrez une bordure verte où un recadrage a eu lieu.
Pour des contrôles plus avancés, vous pouvez faire un clic droit sur votre Elgato Video Capture source, puis aller à Transformer, Éditer la transformation. C'est utile pour saisir des valeurs spécifiques.
OBS Studio Paramètres généraux
Pour bien commencer la configuration de OBS Studio, vous pouvez essayer l' Assistant de configuration automatique. Cet assistant se trouve dans le menu Outils.
Cet assistant va configurer OBS Studio en fonction de diverses informations sur votre ordinateur, telles que la résolution de l'écran, les performances de votre système et la vitesse internet. C'est une bonne option pour commencer.
Il y a beaucoup d'options à l'intérieur de OBS Studio, mais toutes ne s'appliquent pas aux bases de l'utilisation de votre Elgato Video Capture. Nous nous concentrerons donc sur les bases. Tout d'abord, nous devons nous assurer que le logiciel fonctionnera à la bonne résolution et à la bonne fréquence d'images.
Vidéo
Nous pouvons le faire en allant dans Fichier > Paramètres. Puis aller dans l'onglet Vidéo . Si l' Assistant de configuration automatique n'a pas encore modifié cela, vous voudrez généralement définir votre Résolution de base (Canvas) à 1920x1080. C'est la résolution de votre Canvas ou la zone de travail avec vos calques et superpositions.
L'option suivante pour Résolution de sortie (mise à l'échelle) est ce qui est finalement enregistré sur le disque de votre ordinateur ou envoyé au service de streaming. Si vous avez une connexion Internet plus lente ou un ordinateur moins puissant, vous pouvez réduire la Résolution de sortie (mise à l'échelle) à 1280x720 par exemple. Cela réduira l'impact sur les performances du streaming et peut également améliorer la qualité perçue si votre débit était trop faible pour le streaming en 1080p.
Ensuite, vous voudrez choisir la fréquence d'images ou FPS de votre flux ou enregistrement. Généralement, vous voudrez que ce soit défini sur 60, mais si vous cherchez à réduire l'impact sur les performances du streaming ou à diffuser des jeux plus lents, cela peut également être défini sur 30.
Audio
Général
À l'intérieur du Audio menu à l'intérieur de Paramètres, nous voulons nous assurer que Fréquence d'échantillonnage est défini sur 48 kHz. Nos Elgato Game Capture appareils fonctionnent nativement à 48 kHz. La définition de cette valeur sur 44,1 kHz peut entraîner un bégaiement audio, une dérive audio au fil du temps ou d'autres anomalies.
Nos appareils capturent l'audio en Stéréo et ne supportent pas le son surround. Définissez Canaux sur Stéréo.
Appareils
Dans la section Appareils nous pouvons assigner des sources audio supplémentaires à utiliser dans votre flux ou enregistrement.
Audio du bureau fait référence au son qui sort de votre système. Par défaut tentera d'utiliser le même appareil que celui défini pour votre ordinateur. Mais si vous avez une configuration spécifique que vous voulez verrouiller à chaque fois que vous utilisez OBS Studio, vous pouvez spécifier un appareil particulier.
Micro/Audio auxiliaire est destiné à l'ajout de sources d'entrée audio supplémentaires. Il peut s'agir de microphones USB, d'entrées Line-In ou d'autres entrées provenant de tables de mixage.
Avancé
Si vous souhaitez entendre l'audio de votre carte ou d'autres entrées matérielles, assurez-vous de sélectionner l'appareil où vous souhaiteriez entendre cet audio. En général, ce serait le même appareil que Audio du bureau.
Remarque : Quand Audio du bureau et Appareil de monitoring est le même, l'audio qui est surveillé dans OBS Studio sera lu via le canal Audio du bureau et sera diffusé aux spectateurs.
Sortie
L'onglet Output (Sortie) est l'endroit où nous contrôlons le type de fichier que nous produisons, la taille du fichier et l'endroit où il est enregistré. Il est recommandé de laisser le Output Mode (Mode de sortie) défini sur Simple pour commencer.
Video Bitrate (Débit vidéo)
Si vous utilisez OBS Studio principalement pour faire du streaming, vous souhaiterez définir Video Bitrate (Débit vidéo) à un niveau bien en deçà de votre vitesse de téléchargement Internet. Une bonne règle à suivre est de le définir à 80 % de votre débit de téléchargement. Si vous aviez 5000Kbps ou 5Mbps comme vitesse de téléchargement, définir cette valeur à 4000Kbps serait un bon point de départ.
Le débit binaire maximal autorisé officiel de Twitch est de 6Mbps ou 6000Kbps.
Plus d'informations et paramètres recommandés : https://stream.twitch.tv/encoding/
Le débit recommandé par Youtube pour 1080p 60fps est entre 4,5Mbps/4500Kbps et 9Mbps/9000Kbps
Plus d'informations et paramètres recommandés : https://support.google.com/youtube/answer/2853702
Encoder (Encodeur)
L'option Encoder (Encodeur) fait référence à la partie de votre système qui effectuera le travail de compression de votre vidéo pour le streaming ou l'enregistrement.
Software (x264) utilisera le processeur de votre système et aura généralement un impact plus important sur les performances de l'ordinateur, mais peut entraîner une qualité plus élevée.
Hardware (NVENC) utilisera la carte graphique Nvidia de votre système et aura généralement un impact moins important sur les performances de l'ordinateur, mais peut entraîner une qualité inférieure selon l'âge de votre carte graphique. Les cartes graphiques Nvidia plus récentes telles que la 20 Series (Turing) ou la 30 Series (Ampere) peuvent produire une qualité très similaire à Software (x264).
Plus d'informations sur NVENC de Nvidia : https://www.nvidia.com/en-us/geforce/guides/broadcasting-guide/
Découvrez si votre carte supporte l'encodage matériel et ses capacités ici : https://developer.nvidia.com/video-encode-and-decode-gpu-support-matrix-new
Hardware (VCE) utilisera la carte graphique AMD de votre système et, comme NVENC, aura un impact sur les performances moins important lors du streaming, bien que la qualité puisse être affectée.
Plus d'informations sur VCE d'AMD : https://en.wikipedia.org/wiki/Video_Coding_Engine
Audio Bitrate (Débit audio)
Ceci contrôle le débit binaire et donc la qualité du son de votre stream. Entre 128Kbps et 160Kbps est un bon endroit pour commencer.
Dépannage
Aucun audio
Si pour une raison quelconque vous ne voyez plus le niveau audio se déplacer pour Elgato Video Capture, vous pouvez essayer désactiver/réactiver la Elgato Video Capture via les paramètres Source, ou débranchez et rebranchez le USB de l'appareil.
Si vous redémarrez Windows, il est également possible que vous deviez supprimer l' Analog Audio In (Elgato Video Capture) à nouveau via le Windows Device Manager pour que cela fonctionne.
Si vous avez besoin d'aide, n'hésitez pas à nous contacter via le widget à droite.
