3. Configurazione di Game Capture HD60 S+
In questa guida ti mostreremo come utilizzare il tuo Elgato Game Capture HD60 S+con OBS Studioe configurare il software per ottenere il massimo dal tuo dispositivo per la registrazione o lo streaming. Sebbene questa guida sia scritta per OBS Studio, molti dei passaggi sono uguali per Streamlabs OBS.
Che cos'è OBS Studio?
OBS Studio è uno strumento di streaming e registrazione gratuito e open source con potenti sistemi di overlay e controlli audio. Può fare streaming su TwitchTV, YouTube, Mixer, Facebook, Twitter, RestreamIOe altri. Inoltre può registrare e fare streaming contemporaneamente a diverse impostazioni di qualità se desiderato.
Puoi scaricare l'ultima versione di OBS Studio qui: https://obsproject.com/download
Versione attuale secondo questa guida: 25.0.8
Se sei interessato a saperne di più su OBS Studio e su cosa può fare, ecco un corso di apprendimento di OBS Studio di EposVox: OBS Studio Master Class
Iniziare con OBS Studio
Una volta installato e aperto OBS Studio, vai nella metà inferiore della finestra OBS Studio. Dovresti trovare una colonna sulla sinistra chiamata Scenee accanto una colonna chiamata Sorgenti. Sotto la colonna Sorgenti, fai clic sul pulsante + sottostante. Quindi seleziona Video Capture Device.
Una piccola finestra nuova apparirà chiedendoti come vuoi denominare il livello. Sei libero di denominarlo come desideri, ma per questa guida lo chiameremo 'Game Capture HD60 S+'. Fai clic su OK.

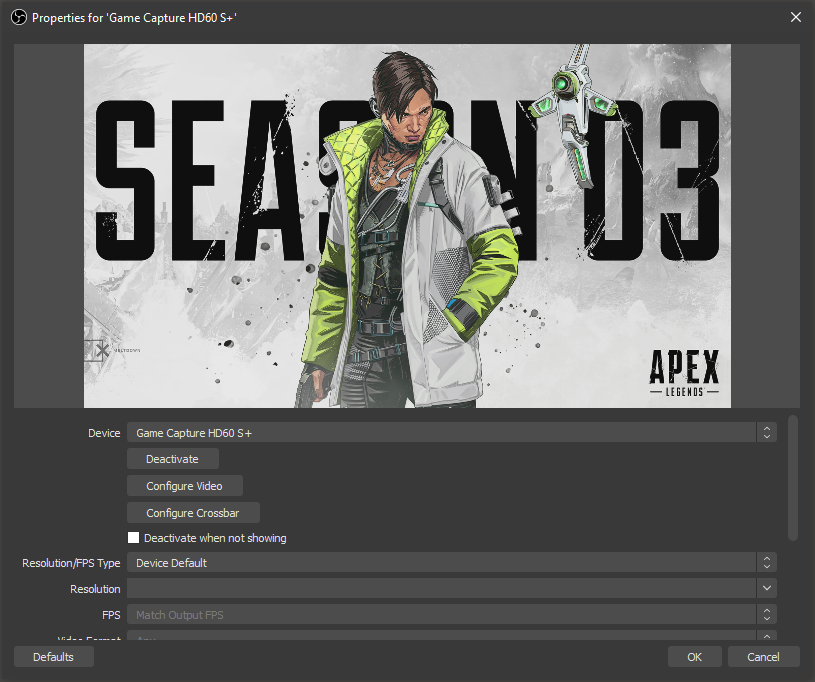

Apparirà una finestra più grande con un'anteprima (come mostrato di seguito). Ti chiede di scegliere il dispositivo di acquisizione da un elenco e di configurarlo. In Selezione dispositivo, seleziona "Game Capture HD60 S+".
Configurazione di Elgato Game Capture HD60 S+
High Dynamic Range (HDR)
Se stai acquisendo una sorgente HDR, Elgato Game Capture HD60 S+convertirà il segnale automaticamente in SDR per essere compatibile con OBS Studio. Questo è noto come Tonemapping.
Di conseguenza, l'immagine in OBS Studioavrà un aspetto diverso da come apparirà sul display HDR che hai collegato al passthrough. Ma questo è il comportamento normale.
Proprietà

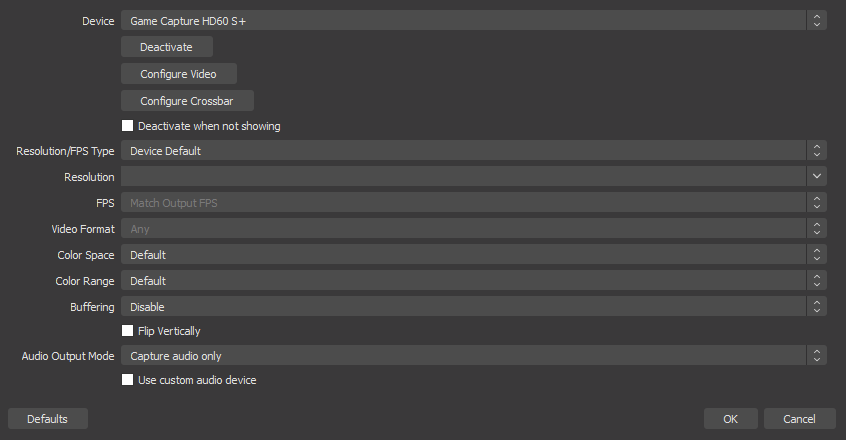

Sotto la selezione del dispositivo e l'anteprima, hai un set di proprietà che puoi modificare.
Disattiva/Attiva
Questa funzione serve essenzialmente per spegnere il dispositivo da OBS Studioo accenderlo. Questo può essere utile se stai riscontrando problemi come modo per eseguire un soft reset del dispositivo. Ulteriori informazioni in #Risoluzione dei problemi.
Configura video
Configura video non viene utilizzato con Elgato Game Capture HD60 S+
Configura Crossbar
Configura Crossbar non è attualmente utilizzato con i nostri dispositivi.
Tipo di risoluzione/FPS
Viene utilizzato per passare da risoluzioni e frequenze fotogrammi automatiche a quelle personalizzate. Solitamente puoi lasciare questo su Device Default. Ulteriori informazioni in #Risoluzione dei problemi.
Spazio colore
Puoi lasciare questo su Default.
Intervallo colore
Completo e Parziale si riferiscono al livello di espansione dell'intervallo. Se impostato in modo errato, il video potrebbe apparire eccessivamente contrastato o sbiadito. Se stai acquisendo video da un PC, potrebbe essere necessario impostarlo su Completo. Se stai acquisendo da una console, generalmente Defaulto Parzialeè consigliato.
Buffering
Lascia il Buffering impostato su Disabilita.
Modalità di uscita audio
In genere consigliamo di impostare questo su Acquisizione solo audio. Se desideri ascoltare l'audio proveniente da Elgato Game Capture HD60 S+, ti suggeriamo di utilizzare la funzione Audio Monitoringdi OBS Studio.
Tuttavia, puoi anche utilizzare le opzioni Output Desktop Audio (Wave Out)o Output Desktop Audio (DirectSound)per fare questo. Tieni presente che l'audio che i tuoi spettatori sentono proverrà ora dal tuo Desktop Audio track.
Dispositivo audio personalizzato
Questo viene generalmente utilizzato per Elgato Game Capture HD60 Proo Elgato Game Capture 4K60 Proper sincronizzare l'audio dall'adattatore Chat Linkcollegato a un'altra porta del tuo sistema al dispositivo di acquisizione. Generalmente non è necessario modificare questo per Elgato Game Capture HD60 S+poiché ha il suo ingresso audio alternativo.

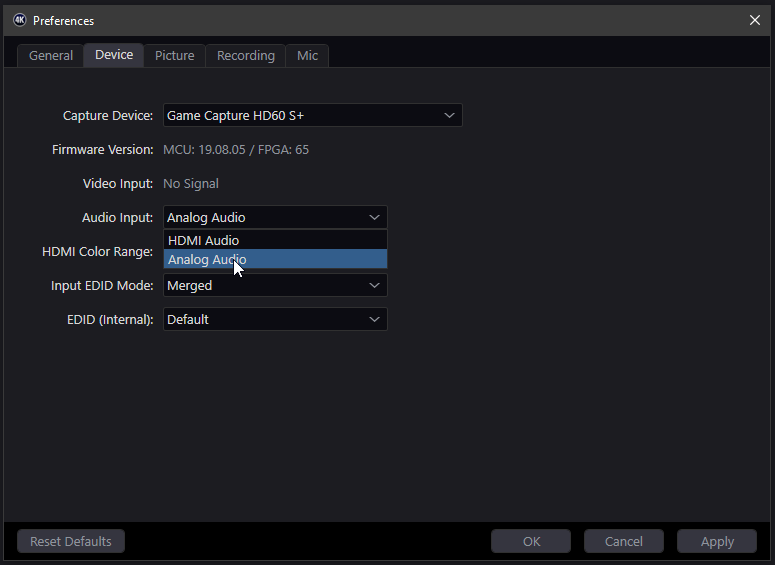

Per utilizzare Chat Linkcon Elgato Game Capture HD60 S+, dovrai aprire 4K Capture Utility. Vai a Impostazioni, quindi alla scheda Dispositivo. Da qui vai alla selezione Audio Input e modificalo da HDMI Audio a Analog Audio.
Regolazione della scena
L'anteprima di OBS Studiorappresenta ciò che vede lo spettatore. Questo è chiamato Canvas e puoi spostare, ruotare, ridimensionare, ritagliare e allungare diversi oggetti nella scena. Questa area può anche essere modificata in tempo reale durante la registrazione o lo streaming. Puoi aggiungere o rimuovere oggetti nonché spostarli o ridimensionarli mentre stai registrando o facendo streaming e quelle modifiche appariranno nel file registrato o per gli spettatori dello stream.
Trasformazione
Sposta
Per spostare un oggetto nella scena, puoi passarvi sopra con il mouse nell'anteprima o selezionarlo nell'elenco Sorgenti. Quindi trascinalo nell'anteprima.
Scala
Se non desideri che il tuo Elgato Game Capture HD60 S+occupi l'intero schermo, puoi afferrare un angolo e trascinarlo verso il centro per rimpicciolirlo.
Ritaglia
Se stai acquisendo da una console più vecchia che emette un segnale 4:3 o non widescreen, puoi tenere premuto il tasto ALT e trascinare un lato per ritagliare il video dal Elgato Game Capture HD60 S+. Vedrai un bordo verde dove è avvenuto il ritaglio.
Per controlli più avanzati, puoi fare clic con il tasto destro sulla sorgente Elgato Game Capture HD60 S+, quindi andare a Trasformazione, Modifica trasformazione. Questo è utile per immettere valori specifici.
Ordine dei livelli
Se prevedi di avere sovrapposizioni o altri livelli nella scena con il video del tuo Elgato Game Capture HD60 S+,dovrai assicurarti che tali sovrapposizioni si trovino sopra il livello Elgato Game Capture HD60 S+. Come in Photoshop o in altri editor di immagini, i livelli in fondo all'elenco Sorgenti si trovano nello sfondo e i livelli in cima all'elenco si trovano in primo piano.
Impostazioni generali di OBS Studio
Per un inizio rapido nella configurazione di OBS Studio, potresti voler provare la Procedura guidata di configurazione automatica. Questa procedura guidata si trova nel menu Strumenti.
Questa procedura guidata configurerà OBS Studioin base a vari dettagli del tuo computer, come la risoluzione del monitor, le prestazioni del sistema e la velocità di Internet. È una buona opzione per iniziare.
Ci sono molte opzioni all'interno di OBS Studio, ma non tutte si applicano alle nozioni di base per l'utilizzo del tuo Elgato Game Capture HD60 S+. Pertanto, ci concentreremo sulle nozioni di base. In primo luogo, dobbiamo assicurarci che il software funzioni con la giusta risoluzione e frequenza dei fotogrammi.
Video
Puoi farlo andando in File> Impostazioni. Quindi accedi alla scheda Video. Se la Procedura guidata di configurazione automaticanon l'ha ancora modificato, in genere vorrai impostare la Risoluzione base (Canvas)a 1920x1080. Questa è la risoluzione del tuo Canvaso dell'area di lavoro con i tuoi livelli e sovrapposizioni.
L'opzione successiva per Risoluzione di output (ridimensionata)è quella che viene ultimamente registrata sul disco del tuo computer o inviata al servizio di streaming. Se hai una connessione Internet più lenta o un computer più debole, puoi abbassare la Risoluzione di output (ridimensionata)a 1280x720, ad esempio.
Successivamente, dovrai scegliere la frequenza fotogrammi o FPS del tuo streaming o registrazione. In genere vorrai impostarlo a 60.
Audio
Generale
All'interno del menu Audioin Impostazioni, assicurati che Sample Ratesia impostato su 48Khz. I nostri dispositivi Elgato Game Captureoperano nativamente a 48Khz. Impostando questo valore a 44.1Khz potrai riscontrare problemi di audio, derive dell'audio nel tempo o altre anomalie.
I nostri dispositivi catturano l'audio in Stereo e non supportano l'audio surround. Imposta Channelssu Stereo.
Dispositivi
Nella sezione Dispositiviè possibile assegnare ulteriori fonti audio da utilizzare nel tuo stream o nella registrazione.
Desktop Audiosi riferisce al suono che proviene dal tuo sistema. L'impostazione predefinita cercherà di utilizzare lo stesso dispositivo che hai impostato per il tuo computer. Ma se hai una configurazione specifica che non desideri venga modificata, puoi specificare un dispositivo particolare.
Mic/Auxiliary Audioè per aggiungere ulteriori fonti di input audio. Potrebbero essere microfoni USB, input Line-In o altri input da mixer.
Avanzate
Se desideri ascoltare l'audio dalla tua scheda o da altri input hardware, assicurati di selezionare il dispositivo da cui desideri ascoltare questo audio. Generalmente questo sarebbe lo stesso dispositivo di Desktop Audio.
Output
La scheda Output è dove controlliamo il tipo di file che esportiamo, le dimensioni del file e dove viene salvato. Si consiglia di lasciare Output Mode impostato su Simpleper iniziare.
Video Bitrate
Se stai utilizzando OBS Studioprincipalmente per lo streaming, vorrai impostare Video Bitratea un livello ben all'interno della velocità di caricamento di Internet. Una buona regola da seguire è impostare questo al 80% del tuo caricamento. Se avessi 5000Kbps o 5Mbps come velocità di caricamento, impostare questo valore a 4000Kbps sarebbe un buon punto di partenza.
Encoder
L'opzione Encoder si riferisce a quale parte del tuo sistema farà il lavoro di compressione del video per lo streaming o la registrazione.
Software (x264)userà il processore del tuo sistema e generalmente avrà un impatto maggiore sulle prestazioni del computer ma potrebbe risultare in una qualità più elevata.
Hardware (NVENC)userà la scheda video Nvidia del tuo sistema e generalmente avrà un impatto minore sulle prestazioni del computer ma potrebbe risultare in una qualità inferiore.
Audio Bitrate
Questo controlla il bitrate e quindi la qualità dell'audio del tuo stream. Tra 128Kbps e 160Kbps è un buon punto di partenza.
Risoluzione dei problemi
Nessun segnale
Assicurati che quando lavori con OBS Studio, 4K Capture Utilityo altri software di cattura siano chiusi. Elgato Game Capture HD60 S+può essere accessibile da un solo programma alla volta.
Chiudi OBS Studioe apri il nostro software 4K Capture Utilityper verificare se un segnale viene trasmesso. Se non appare alcun segnale, dovrai eseguire alcune operazioni di risoluzione dei problemi generali.
Se visualizzi video in 4K Capture Utility, il tuo dispositivo funziona correttamente. Chiudi 4K Capture Utility. Quindi, all'interno di OBS Studio, fai clic con il pulsante destro del mouse sul tuo livello Elgato Game Capture HD60 S+e vai a Proprietà.Quindi fai clic su Disattiva. Attendi 10 secondi e fai clic su Attiva. Se questo non è utile, chiudi Proprietà. Fai clic di nuovo con il pulsante destro del mouse sul tuo livello e vai a Rimuovi. Prova a ricreare il Dispositivo di acquisizione video come visto nella sezione: Configurazione di Game Capture HD60 S+
Il video non ha le dimensioni corrette
Se noti che il video del tuo Elgato Game Capture HD60 S+non riempie la scena o ha una forma strana, prova a fare clic con il pulsante destro del mouse sul livello Elgato Game Capture HD60 S+nell'elenco delle sorgenti, quindi vai a Transform e seleziona Reset Transform o Stretch to Screen.
Il video ha una qualità inferiore
Il tuo Elgato Game Capture HD60 S+potrebbe essere in funzione a una risoluzione inferiore. Fai clic con il tasto destro sul layer Elgato Game Capture HD60 S+e vai a Proprietà. Quindi cerca Resolution/FPS Type. Imposta questa opzione da Device Defaulta Custom.
Vai all'opzione successiva nell'elenco Resolution. Seleziona la risoluzione della tua fonte, che potrebbe essere 1920x1080 per 1080p o 1280x720 per 720p.
L'opzione successiva, FPS, può essere impostata su Highest FPS.
Video Format può essere impostato su Defaulto YV12.
Il video sembra scattante
Se il video appare saltato o non fluido, prova a spostare Elgato Game Capture HD60 S+su un'altra porta USB 3.0 del tuo sistema. Poiché alcune porte USB 3.0 condividono la larghezza di banda, potrebbe essere necessario controllare più connessioni.
Durante questa operazione, la selezione del dispositivo in OBS Studiopotrebbe cambiare. Fai clic con il tasto destro sul livello Elgato Game Capture HD60 S+e vai a proprietà.
L'audio del mio Chat Link non funziona
Potrebbe essere necessario verificare che OBS Studio stia utilizzando correttamente l'ingresso analogico della Elgato Game Capture HD60 S+. Apri 4K Capture Utility. Vai in Settings, quindi nella scheda Device. Da qui assicurati che sia selezionato Elgato Game Capture HD60 S+. Quindi cambia Audio Input da HDMI Audio ad Analog Audio.
Una volta apportata questa modifica, fai clic su OK e chiudi 4K Capture Utility. OBS Studio dovrebbe ora acquisire l'audio del tuo Chat Link.
