Questo articolo copre i seguenti dispositivi di acquisizione poiché i passaggi saranno simili:
- HD60 Pro
- 4K60 Pro
- 4K60 Pro MK.2
- 4K Pro
3. Configurazione della scheda di acquisizione interna
4. Contenuto High Dynamic Range (HDR)
5. Configurazione di Chat Link
In questa guida ti mostreremo come utilizzare la tua scheda di acquisizione interna PCIecon OBS Studioe come configurare il software per ottenere il massimo dal tuo dispositivo per la registrazione o lo streaming. Sebbene questa guida sia scritta per OBS Studio, molti dei passaggi sono gli stessi per Streamlabs OBS.
Che cos'è OBS Studio?
OBS Studio è uno strumento di streaming e registrazione gratuito e open source con potenti sistemi di sovrapposizione e controlli audio. Può trasmettere su Twitch, YouTube, Mixer, Facebook, Twitter, RestreamIOe altro ancora. Può anche registrare e trasmettere contemporaneamente a diverse impostazioni di qualità, se desiderato.
Puoi scaricare l'ultima versione di OBS Studio qui: https://obsproject.com/download
Versione corrente al momento di questa guida: 32.1.2
Se sei interessato a saperne di più su OBS Studio e cosa può fare, ecco un corso di apprendimento di OBS Studio di EposVox: OBS Studio Master Class
Iniziare con OBS Studio

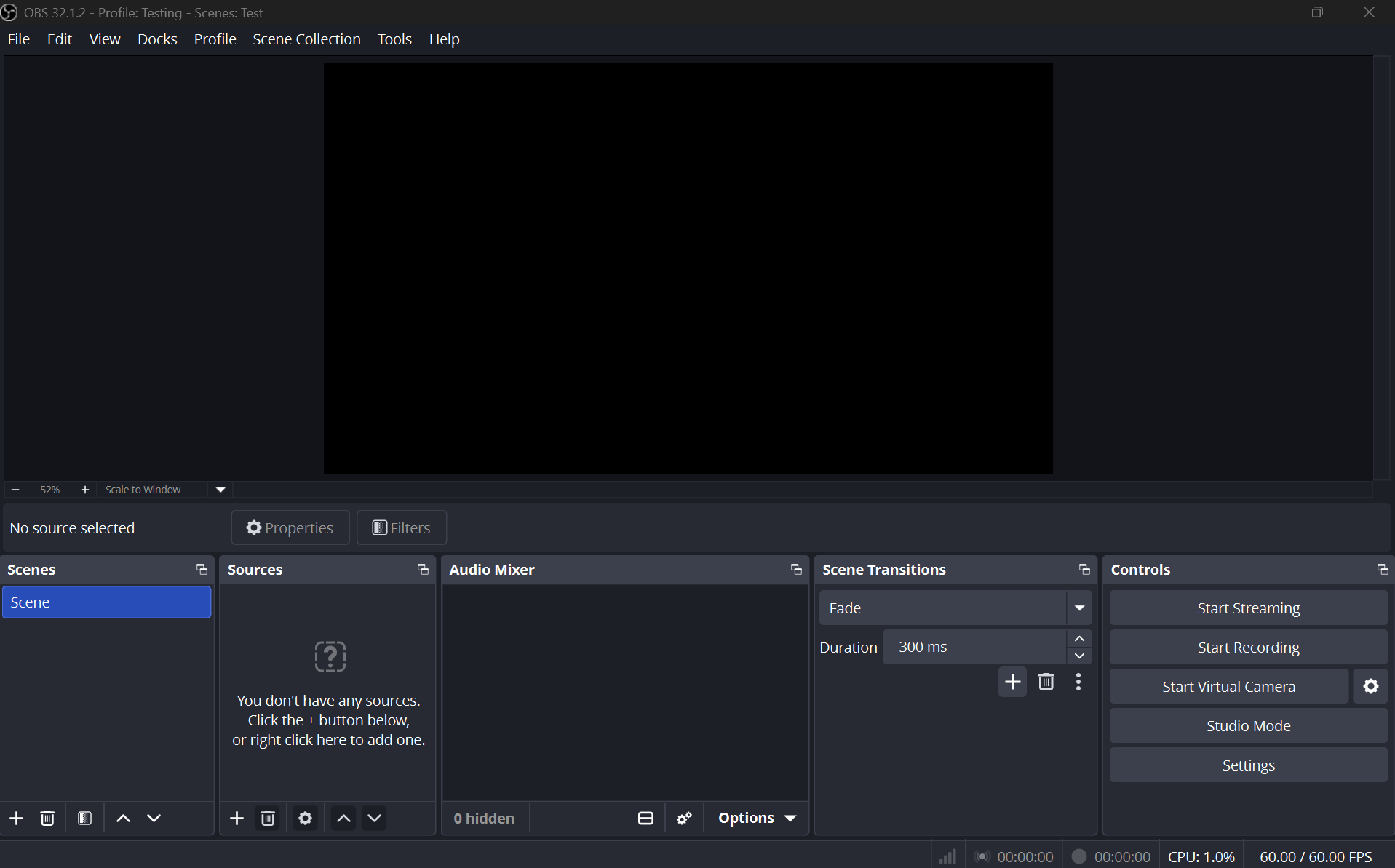

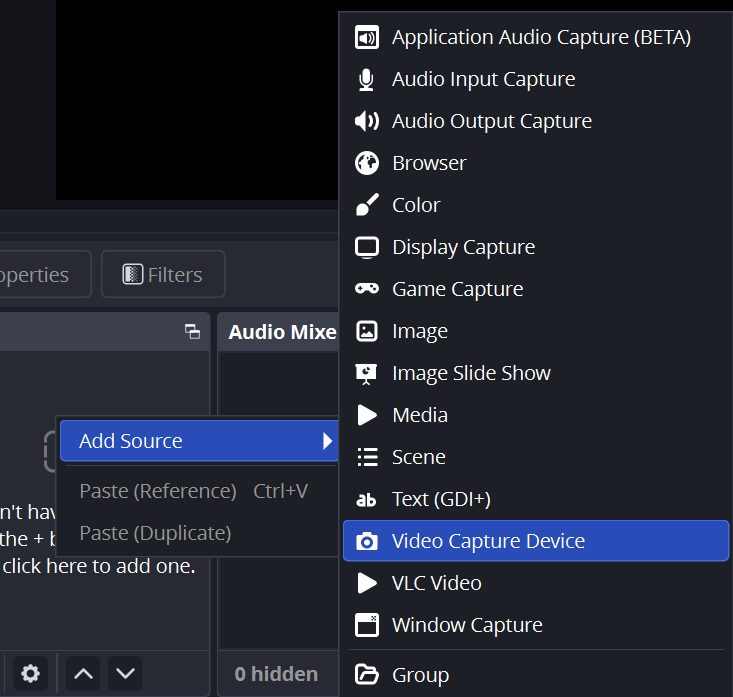

Una volta installato e aperto OBS Studio, vai nella metà inferiore della finestra di OBS Studio. Dovresti trovare una colonna a sinistra chiamata Scenee accanto ad essa una colonna chiamata Fonti. Sotto la colonna Fonti, fai clic sul pulsante + qui sotto. Quindi scegli Dispositivo di acquisizione video.

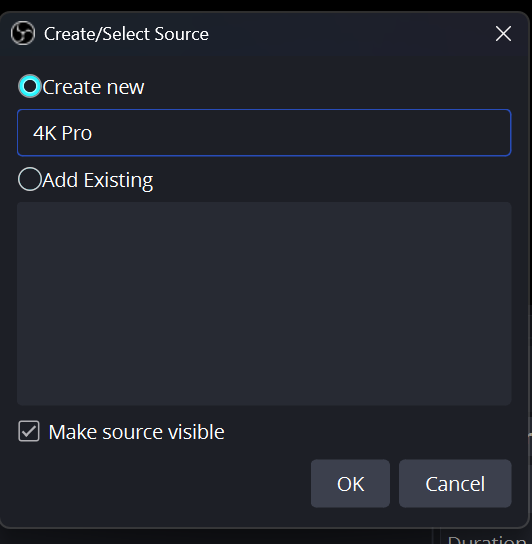

Apparirà una piccola finestra che ti chiede come desideri denominare il livello. Sei libero di dargli il nome che desideri, ma per questa guida lo chiameremo '4K Pro'. Fai clic su OK.

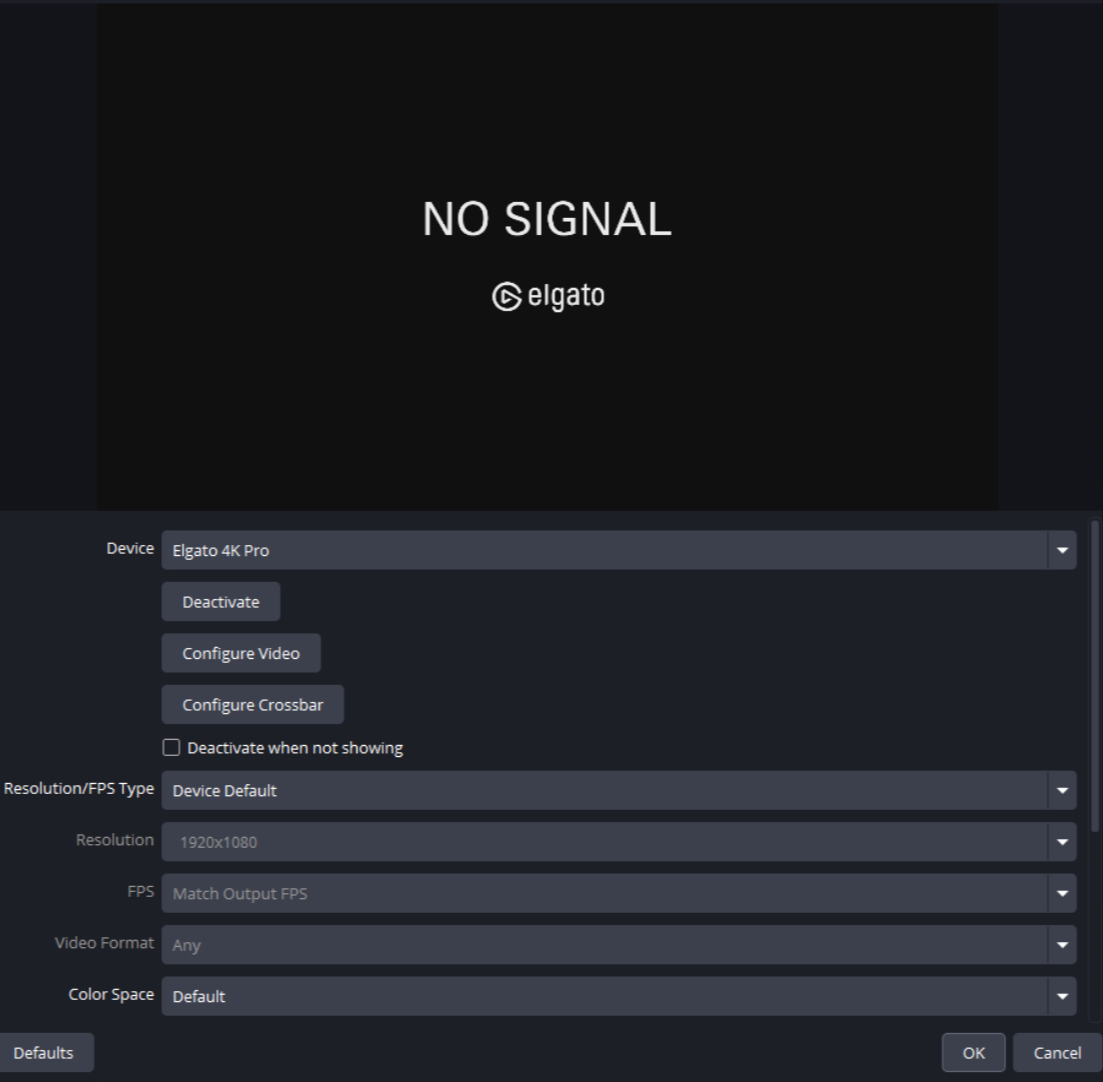

Apparirà una finestra più grande con un'anteprima (vedi sotto). Ti sta chiedendo di scegliere il dispositivo di acquisizione da un elenco e di configurarlo. Nella selezione del dispositivo, scegli quello che elenca la scheda di acquisizione per nome.
Contenuto High Dynamic Range (HDR)
Nota: Si applica a Game Capture 4K60 Pro MK.2 e Game Capture 4K Pro
Se stai acquisendo una sorgente HDR, la scheda di acquisizione interna PCIeconvertirà il segnale automaticamente in SDR per essere compatibile con OBS Studio. Questo è noto come Tone mapping.
Il risultato è che l'immagine in OBS Studioavrà un aspetto diverso da come apparirà sul display HDR che hai collegato al passthrough. Ma questo è un comportamento normale.
Affinché la mappatura del tono da HDR a SDR funzioni correttamente, il software Elgato Studio deve essere chiuso. Quando Elgato Studio è aperto, il dispositivo passerà all'invio di video HDR al tuo computer e il video all'interno di OBS Studioavrà di nuovo un aspetto sbiadito.
Configurazione della scheda di acquisizione interna PCIe
Proprietà

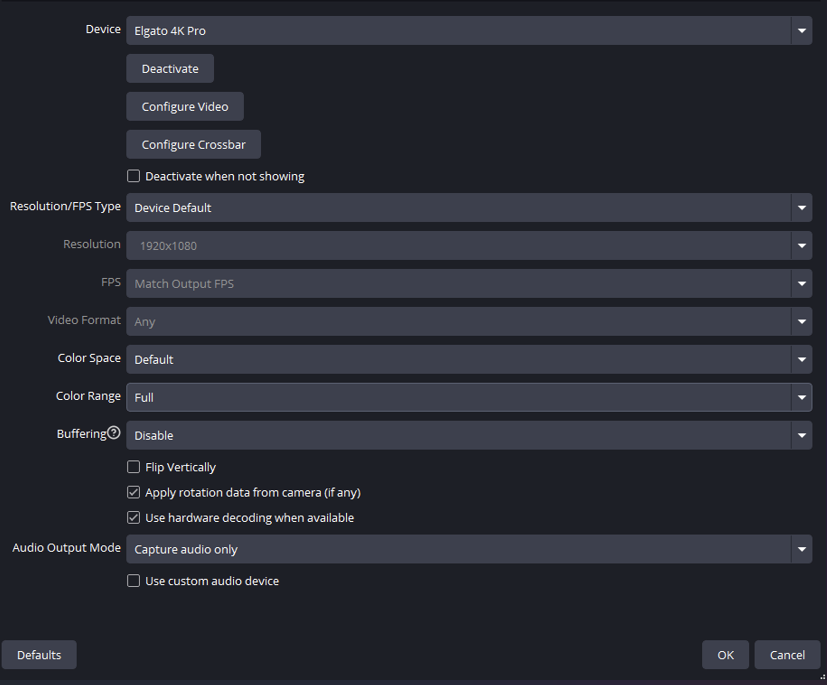

Sotto la selezione del dispositivo e l'anteprima, hai una serie di proprietà che puoi modificare.
Disattiva/Attiva
Questa funzione serve essenzialmente a spegnere il dispositivo da OBS Studioo ad accenderlo. Questo può essere utile se riscontri problemi come modo per fare un soft reset del dispositivo. Ulteriori informazioni in #Risoluzione dei problemi.
Configura video

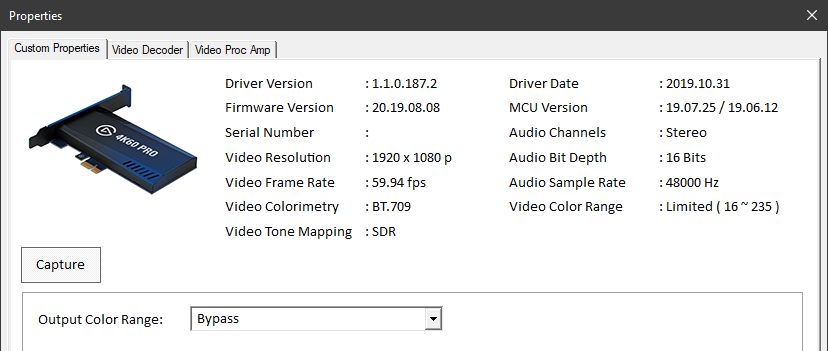

La funzione Configura videocon la scheda di acquisizione interna PCIeviene utilizzata per visualizzare le informazioni del segnale che la scheda sta ricevendo. A volte il tuo PC potrebbe inviare un segnale diverso da quello che ti aspetti. Di conseguenza, questo è utile se stai risolvendo i problemi relativi al tipo di segnale in arrivo dal tuo PC, console o altra sorgente. Anche un ottimo modo per visualizzare le informazioni del driver.
Configura Crossbar
Questo pulsante non è attualmente utilizzato con i nostri dispositivi.
Tipo di risoluzione/FPS
Questo viene utilizzato per passare tra risoluzioni e frequenze di fotogrammi automatiche o personalizzate. Solitamente puoi lasciare questo su Impostazione predefinita dispositivo. Ulteriori informazioni in #Risoluzione dei problemi.
Spazio colore
Puoi lasciare questo su Predefinito.
Gamma di colori
Full e Partial si riferiscono a quanto è espanso l'intervallo. Se questo è impostato in modo scorretto, il video potrebbe apparire eccessivamente contrastato o sbiadito. Se stai acquisendo video da un PC, potrebbe essere necessario impostarlo su Full. Se stai acquisendo da una console, generalmente Predefinitoo Partial è consigliato.
Buffering
Lascia il buffering impostato su Disattiva.
Modalità di uscita audio
Generalmente consigliamo di impostare questo su Acquisisci audio solo. Se desideri ascoltare l'audio proveniente dalla scheda di acquisizione interna PCIe, ti suggeriamo di utilizzare la funzione Monitoraggio audiodi OBS Studio.
Tuttavia, puoi anche utilizzare le opzioni Emetti audio desktop (Wave Out)o Emetti audio desktop (DirectSound)per farlo. Tieni presente che l'audio che i tuoi spettatori sentono proverrà dal tuo track Audio desktop.
Dispositivo audio personalizzato / Configurazione di Chat Link
Per utilizzare Chat Link all'interno di OBS Studio con la tua scheda di acquisizione interna PCIe, fai clic con il pulsante destro del mouse sul livello della tua scheda di acquisizione interna PCIee vai su Proprietà. Quindi abilita 'Dispositivo audio personalizzato'. Apparirà un nuovo menu a discesa qui sotto.
Se hai collegato il tuo Chat Link a un microfono o a un ingresso linea sul tuo computer, sarà elencato in questo menu. Generalmente sarà audio integrato e potrebbe essere elencato come 'Line In (High Definition Audio Device)'
Questo permetterà a OBS Studio di sovrascrivere l'ingresso audio integrato della scheda di acquisizione interna PCIee invece di utilizzare la tua connessione Line In.
Per ulteriori informazioni su Chat Link e come funziona, consulta la nostra Guida dell'utente di Chat Link.
Regolazione della scena
L'anteprima di OBS Studiorappresenta ciò che lo spettatore vede. Questa è chiamata Canvas e sei in grado di spostare, ruotare, ridimensionare, ritagliare e allungare diversi oggetti nella scena. Quest'area può anche essere modificata dal vivo durante la registrazione o lo streaming. Sei in grado di aggiungere o rimuovere oggetti, nonché di spostarli o ridimensionarli mentre stai registrando o eseguendo uno streaming e queste modifiche saranno nel tuo file registrato o appariranno per i tuoi spettatori di streaming.
Trasformazione
Spostamento
Per spostare un oggetto nella scena, puoi passare il mouse su di esso nell'anteprima o selezionarlo nell'elenco Fonti. Quindi trascinalo nell'anteprima.
Ridimensionamento
Se non desideri che la internal PCIe Capture Cardoccupi l'intero schermo, puoi afferrare un angolo e trascinarlo verso il centro per renderlo più piccolo. Questo è utile per aggiungere bordi o sovrapposizioni laterali senza coprire il gameplay.
Ritaglio
Se stai acquisendo da una console più vecchia che emette un segnale 4:3 o non in formato widescreen, puoi tenere premuto il tasto ALT e trascinare un lato per ritagliare il video dalla internal PCIe Capture Card. Vedrai un bordo verde dove si è verificato il ritaglio.
Per controlli più avanzati, puoi fare clic destro sulla fonte internal PCIe Capture Card, quindi vai a Trasformazione, Modifica trasformazione. Questo è utile per inserire valori specifici per la precisione.
Ordine dei livelli
Se prevedi di avere sovrapposizioni o altri livelli nella scena con il video dalla tua scheda di acquisizione interna PCIe,dovrai assicurarti che tali sovrapposizioni siano sopra il livello della tua scheda di acquisizione interna PCIe.
Come in Photoshop o altri editor di immagini, i livelli nella parte inferiore dell'elenco delle tue sorgenti sono nello sfondo e i livelli nella parte superiore dell'elenco sono in primo piano.
Impostazioni generali di OBS Studio
Per un inizio veloce nella configurazione di OBS Studio, potresti voler provare la Procedura guidata di configurazione automatica. Questa procedura guidata si trova nel menu Strumenti.
Questa procedura guidata configurerà OBS Studioin base a vari dettagli del tuo computer, come la risoluzione del monitor, le prestazioni del sistema e la velocità di Internet. È una buona opzione per iniziare.
Ci sono molte opzioni dentro OBS Studio, ma non tutte si applicano alle nozioni di base sull'utilizzo della tua scheda di acquisizione interna PCIe. Pertanto, ci concentreremo sulle nozioni di base. Innanzitutto, dobbiamo assicurarci che il software funzioni alla giusta risoluzione e frequenza fotogrammi.
Video

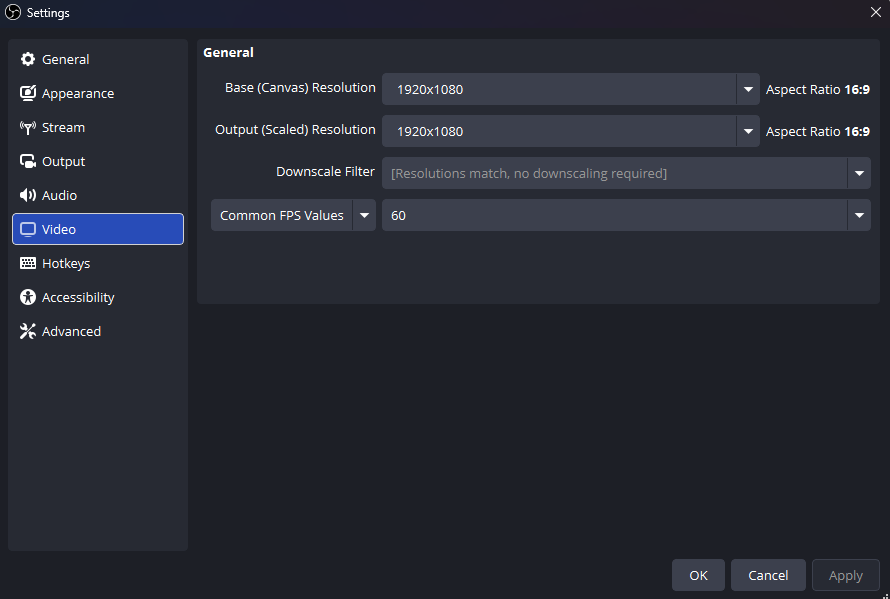

Puoi fare questo accedendo a File> Impostazioni. Quindi accedi alla scheda Video. Se la Procedura guidata di configurazione automaticanon ha ancora modificato questa impostazione, in genere vorrai impostare la tua Risoluzione base (Canvas)a 1920x1080. Questa è la risoluzione del tuo Canvaso l'area di lavoro con i tuoi livelli e overlay.
L'opzione successiva per Risoluzione di output (in scala)è quella che viene infine registrata sul disco del tuo computer o inviata al servizio di streaming. Se hai una connessione Internet più lenta o un computer meno potente, puoi abbassare la Risoluzione di output (in scala)a 1280x720, ad esempio.
Se stai catturando una console in esecuzione in 4K e hai in programma di registrare video, potresti desiderare di impostare il tuo canvas a 3840x2160 anziché 1920x1080 e quindi utilizzare Risoluzione di output (in scala)per determinare cosa viene registrato o inviato in streaming.
Successivamente, dovrai scegliere la frequenza fotogrammi o FPS del tuo stream o della tua registrazione. In genere vorrai avere questa impostata a 60.
Audio
Generale

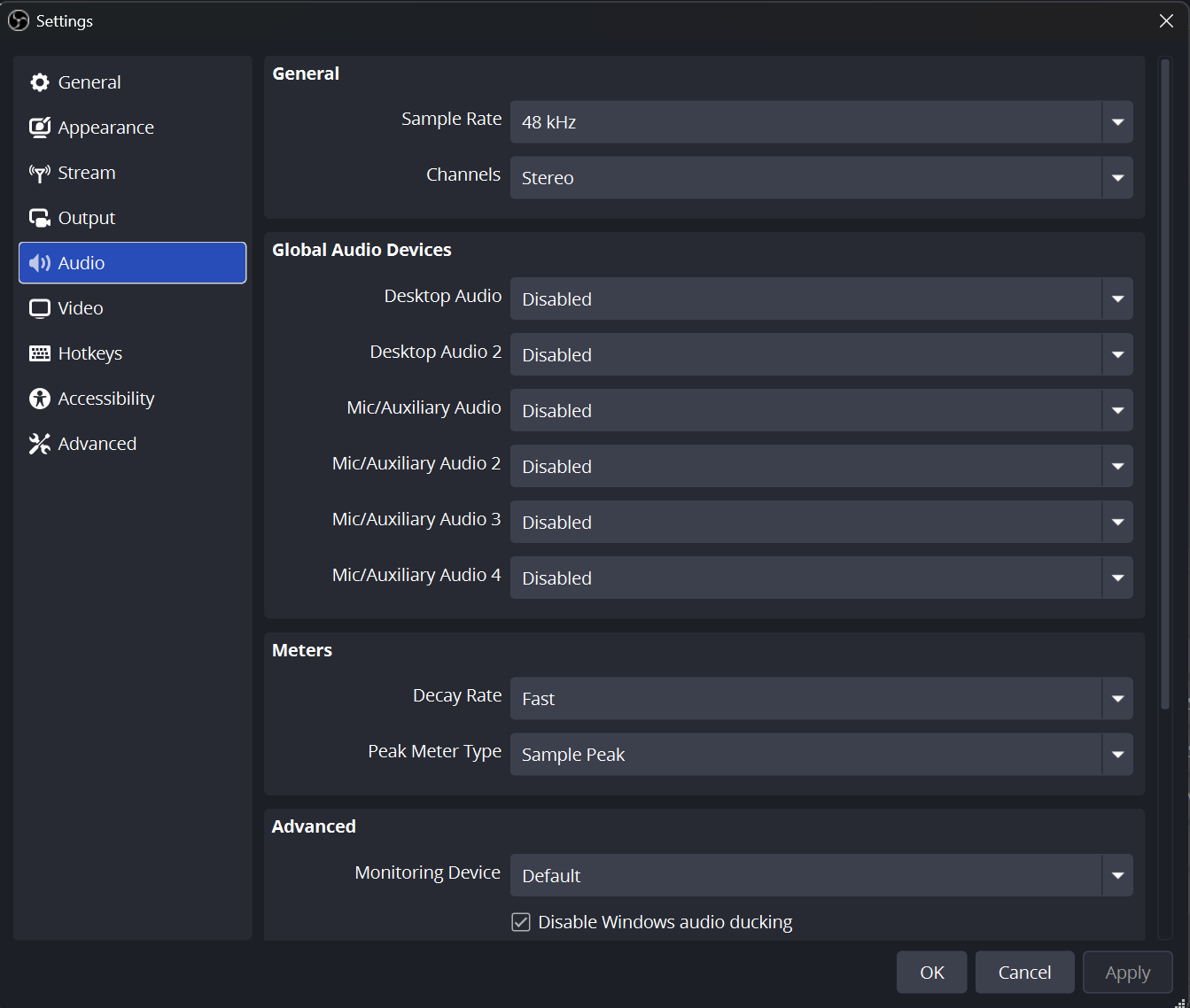

All'interno del menu Audionelle Impostazioni, assicurati che Sample Ratesia impostato su 48Khz. I nostri dispositivi Elgato Game Capturefunzionano nativamente a 48Khz. Impostare questo su 44.1Khz può causare distorsione audio, deriva audio nel tempo o altre anomalie.
I nostri dispositivi acquisiscono audio in stereo e non supportano l'audio surround. Imposta Channelssu Stereo.
Dispositivi
Nella sezione Dispositiviè possibile assegnare ulteriori fonti audio da utilizzare nel tuo stream o nella tua registrazione.
Desktop Audiosi riferisce al suono che esce dal tuo sistema. L'impostazione predefinita tenterà di utilizzare lo stesso dispositivo configurato per il tuo computer. Tuttavia, se hai una configurazione specifica che non desideri cambiare, puoi specificare un dispositivo particolare.
Mic/Auxiliary Audioè per aggiungere ulteriori fonti di ingresso audio. Questi potrebbero essere microfoni USB, ingressi Line-In o altri ingressi da tavoli mixer.
Avanzate
Se desideri ascoltare l'audio dalla tua scheda o da altri ingressi hardware, assicurati di selezionare il dispositivo in cui desideri ascoltare questo audio. In genere, questo sarebbe lo stesso dispositivo di Desktop Audio.
Output

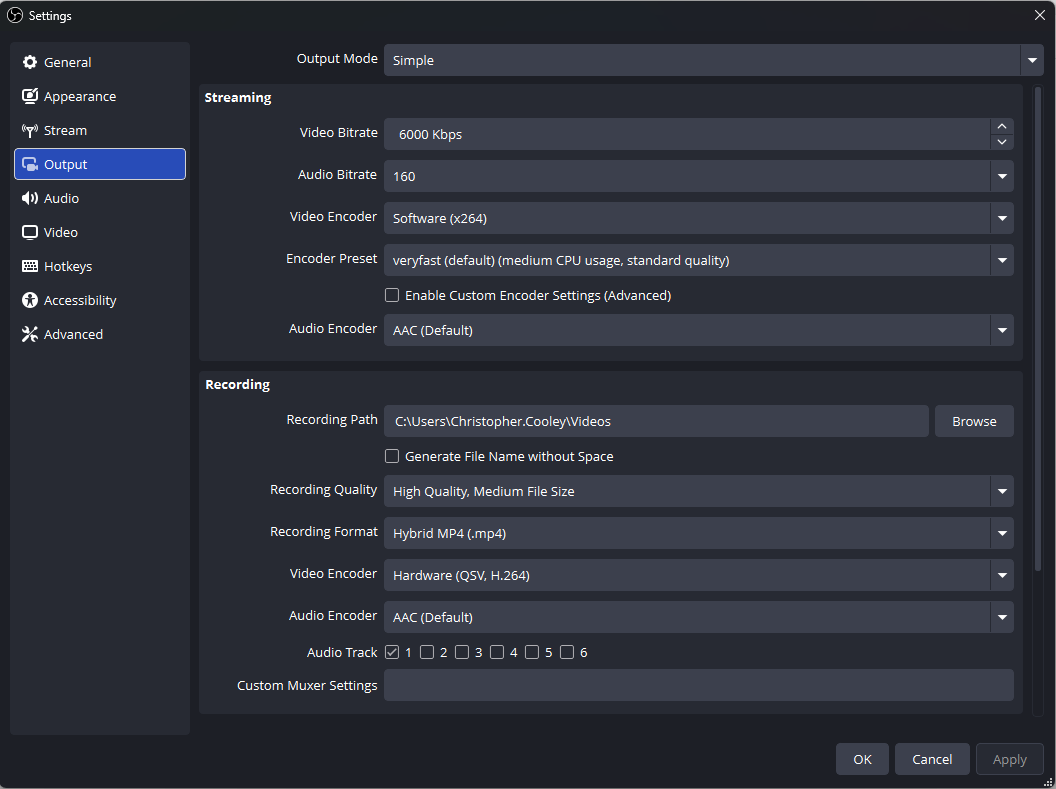

La scheda Output è dove controlliamo il tipo di file che esportiamo, la dimensione del file e dove viene salvato. Si consiglia di mantenere la modalità Output impostata su Simpleper iniziare.
Video Bitrate
Se stai utilizzando OBS Studioprincipalmente per lo streaming, vorrai impostare Video Bitratea un livello ben all'interno della velocità di caricamento di Internet. Una buona regola da seguire è impostare questo al 80% del tuo caricamento. Se avessi 5000Kbps o 5Mbps come velocità di caricamento, impostare questo valore a 4000Kbps sarebbe un buon punto di partenza.
Encoder
L'opzione Encoder si riferisce a quale parte del tuo sistema farà il lavoro di compressione del video per lo streaming o la registrazione.
Software (x264)utilizzerà il processore del tuo sistema e generalmente avrà un impatto maggiore sulle prestazioni del computer ma potrebbe risultare in una qualità superiore.
Hardware (NVENC)utilizzerà la scheda video Nvidia del tuo sistema e generalmente avrà un impatto minore sulle prestazioni del computer ma potrebbe risultare in una qualità inferiore.
Audio Bitrate
Questo controlla il bitrate e quindi la qualità dell'audio del tuo stream. Tra 128Kbps e 160Kbps è un buon punto di partenza.
Risoluzione dei problemi
Nessun segnale
Chiudi OBS Studioe apri il nostro software Elgato Studio per verificare se il segnale viene ricevuto. Se non viene visualizzato alcun segnale, sarà necessario eseguire alcuni passaggi di troubleshooting generale. Verifica se viene visualizzato un video sulla TV o sul Monitor collegato alla porta HDMI Passthrough. Assicurati che la cifratura HDCP sia disabilitata sulla tua console di gioco o su un altro dispositivo sorgente.
Se visualizzi un video in Elgato Studio, il tuo dispositivo funziona correttamente. Chiudi Elgato Studio. Quindi all'interno di OBS Studio,fai clic con il pulsante destro del mouse sul livello della scheda di acquisizione PCIe internae seleziona Proprietà.Quindi fai clic su Disattiva. Attendi 10 secondi e fai clic su Attiva. Se questo non ti aiuta, chiudi Proprietà. Fai di nuovo clic con il pulsante destro del mouse sul tuo livello e seleziona Rimuovi. Prova a ricreare il dispositivo di acquisizione video come mostrato in 2. Getting Started with OBS Studio
Il video non ha le giuste dimensioni
Se noti che il video dalla tua internal PCIe Capture Cardnon riempie completamente la scena o ha una forma strana, prova a fare clic destro sul livello internal PCIe Capture Cardnell'elenco delle sorgenti, quindi vai a Transform e seleziona Reset Transform o Stretch to Screen.
Il video ha una qualità inferiore
La tua Einternal PCIe Capture Cardpotrebbe funzionare a una risoluzione inferiore. Fai clic con il pulsante destro del mouse sul livello internal PCIe Capture Carde vai a Proprietà. Quindi cerca Resolution/FPS Type.Impostalo da Device Defaulta Custom.
Vai all'opzione successiva nell'elenco Resolution. Seleziona la risoluzione della tua sorgente, che potrebbe essere 3840x2160 per 4K UHD, 1920x1080 per 1080p o 1280x720 per 720p.
L'opzione successiva, FPS, può essere impostata su Highest FPS.
Video Formatpuò essere impostato su Default, YV12 o NV12.
L'audio di Chat Link non funziona
OBS Studionon utilizza le stesse impostazioni audio per la tua scheda di cattura PCIe internache potresti aver configurato nel software Elgato Studio.
Assicurati di seguire le nostre istruzioni in Chat Link Setup
