Il seguente articolo riguarda un software attualmente considerato Legacy (EOL)e non più in sviluppo attivo. Le informazioni di seguito potrebbero essere obsolete, non più disponibili o potrebbero non corrispondere a ciò che è possibile con i prodotti Elgato attuali. |
Nota: Elgato Studio Software supporta anche le modifiche EDID.
Alcuni dispositivi Elgato hanno la capacità di modificare le loro impostazioni EDID. Questo articolo illustrerà come modificare l'impostazione EDID, cosa fanno le modalità EDID e le impostazioni consigliate.
La modifica delle impostazioni EDID è supportata solo in 4K Capture Utility su Windows.
Indice
Cos'è EDID?
EDID (Extended Display Identification Data) è un piccolo file di configurazione archiviato su dispositivi che ricevono segnali video come TV, monitor e schede di acquisizione.
Il file EDID contiene informazioni sul tipo di segnale che il dispositivo (TV/Monitor) può accettare, come risoluzione, frequenza fotogrammi, formato HDR, profondità di bit, audio (Stereo, multicanale) e molto altro.
L'EDID viene trasmesso dal dispositivo di visualizzazione al dispositivo collegato al display, come una console o un computer, in modo che la console o il computer sappia quali risoluzioni, frequenze fotogrammi, ecc. può inviare al display.
Scopri di più su EDID - https://en.wikipedia.org/wiki/Extended_Display_Identification_Data
Dispositivi con impostazioni EDID
Questi dispositivi possono avere la loro impostazione EDID modificata:
- Game Capture HD60 S+
- Game Capture HD60 X
- Game Capture 4K60 Pro
- Game Capture 4K60 Pro MK.2
- Game Capture 4K60 S+
- Game Capture 4K X
- Game Capture 4K Pro
Impostazioni EDID
Le impostazioni EDID si trovano nelle impostazioni di 4K Capture Utility.

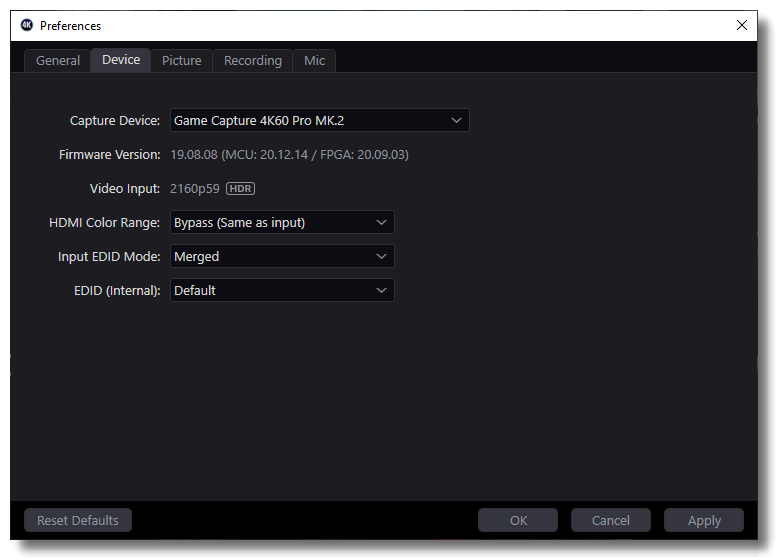

1) Fai clic su Impostazioni in 4K Capture Utility.
2) Passa alla scheda Dispositivo
Modalità EDID di input
Questa impostazione modificherà la modalità EDID del dispositivo di acquisizione.
Le modalità EDID includono: Unito, Display, Interno
EDID (Interno)
Seleziona il file EDID che la modalità EDID interna utilizzerà. È anche qui che è possibile utilizzare file EDID personalizzati. I file EDID personalizzati devono essere in formato .bin.
Questa impostazione entra in vigore solo quando la modalità EDID di input è impostata su Interno.
Modalità EDID
Unito
Questa è la modalità EDID predefinita.
Questa modalità combina l'EDID della TV/Monitor collegata e le capacità del dispositivo di acquisizione per creare un EDID ottimizzato.
Consigliato per: configurazione di acquisizione tipica della console in cui una TV o un monitor è collegato all'uscita HDMI della scheda di acquisizione.
Interno
Questa modalità imposta l'EDID del dispositivo di acquisizione sul file definito dall'impostazione EDID (Interno). In questa modalità le capacità della TV/Monitor collegata vengono ignorate.
Consigliato per: configurazione di acquisizione dual-PC dove viene utilizzato solo l'ingresso HDMI della scheda di acquisizione e l'uscita HDMI non viene utilizzata.
EDID Interno
Questa impostazione selezionerà l'EDID da utilizzare in modalità Interno.
Quando si utilizza una configurazione dual-PC, la configurazione consigliata è utilizzare il file EDID che corrisponde alla risoluzione del monitor di gioco principale
- Se il monitor di gioco è 1440p, seleziona l'EDID 1440p.
- Se il monitor di gioco è 1080p, seleziona l'EDID 1080p.
I file EDID personalizzati sono supportati scegliendo l'opzione Personalizzato dal menu a discesa.
Sono supportati file EDID validi a 256 byte in formato .bin.
Avviso
Se l'EDID interno definisce una risoluzione o una frequenza fotogrammi non supportata dal display collegato, potrebbe causare la visualizzazione di uno schermo nero, un messaggio di errore o nessun segnale.
Display
Questa modalità copia l'EDID del display collegato all'uscita della scheda di acquisizione sulla scheda di acquisizione.
Consigliato per: utilizza questa impostazione se la modalità EDID unita sta causando problemi di immagine con il display collegato.
Avviso:
Se l'EDID del display definisce una risoluzione o una frequenza fotogrammi non supportata dalla scheda di acquisizione, il segnale del dispositivo di acquisizione potrebbe apparire errato o non apparire affatto.
