이 가이드에서는 Elgato Game Capture HD60 S를 OBS Studio와 함께 사용하고 장치를 최대한 활용하여 녹화 또는 스트리밍하도록 소프트웨어를 구성하는 방법을 보여줍니다. 이 가이드는 OBS Studio용으로 작성되었지만 많은 단계가 Streamlabs OBS의 경우와 동일합니다.
OBS Studio란?
OBS Studio는 강력한 오버레이 시스템과 오디오 컨트롤을 갖춘 무료 오픈소스 스트리밍 및 녹화 도구입니다. TwitchTV, YouTube, Mixer, Facebook, Twitter, RestreamIO등으로 스트리밍할 수 있습니다. 필요한 경우 다양한 품질 설정에서 동시에 녹화 및 스트리밍할 수도 있습니다.
OBS Studio의 최신 버전은 여기에서 다운로드할 수 있습니다: https://obsproject.com/download
이 가이드 작성 당시의 현재 릴리스: 24.0.3
OBS Studio 및 그 기능에 대해 자세히 알아보고 싶으신 경우, EposVox의 OBS Studio 학습 과정을 참고하시기 바랍니다: OBS Studio Master Class
OBS Studio 시작하기
OBS Studio를 설치하고 열면 OBS Studio창의 아래쪽 절반으로 이동합니다. 왼쪽에 Scenes라는 열과 그 옆에 Sources라는 열이 있어야 합니다. Sources열 아래에서 아래의 + 버튼을 클릭합니다. 그런 다음 Video Capture Device를 선택합니다.
레이어의 이름을 지정할 것을 묻는 작은 새 창이 나타납니다. 원하는 대로 이름을 지정할 수 있지만 이 가이드에서는 'Game Capture HD60 S'라고 부르겠습니다. OK를 클릭합니다.

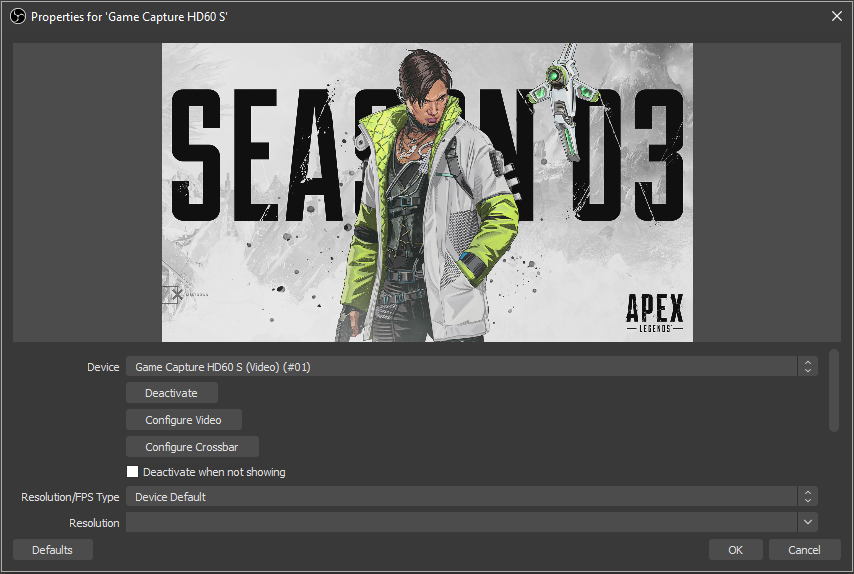

미리보기가 있는 새로운 더 큰 창이 나타납니다(아래 참조). 이것은 목록에서 캡처 장치를 선택하고 구성하도록 요청하는 것입니다. 장치 선택에서 "Game Capture HD60 S (Video) #01"을 선택합니다.
Directshow vs Legacy
목록에 "Elgato Game Capture HD"라는 다른 소스가 있고 선택한 "Game Capture HD60 S (video) #01"이 있음을 알 수 있습니다. 전자는 더 오래된 Elgato Game Capture HD및 Elgato Game Capture HD60을 위해 설계되었습니다. 하지만 Elgato Game Capture HD60 S, Elgato Game Capture HD60 Pro또는 Elgato Game Capture 4K60 Pro에는 필요하지 않습니다.
후자 옵션은 Directshow라고 알려진 기술을 사용합니다. 이는 일반적으로 CPU 사용량이 낮고 OBS Studio와 같은 소프트웨어가 장치를 직접 제어할 수 있도록 하는 Windows 기능입니다. 한 번에 여러 카드를 사용하는 경우, "Elgato Game Capture HD" 선택이 한 번에 하나의 장치만 제어할 수 있으므로 이 작업이 작동하려면 반드시Directshow옵션을 사용해야 합니다.
다중 장치 지원이 있는 장치 목록:
Elgato Game Capture HD60 S
Elgato Game Capture HD60 S+
Elgato Game Capture HD60 Pro
Elgato Game Capture 4K60 Pro
Elgato Game Capture 4K60 Pro MK.2
Elgato Game Capture HD60 S 구성하기

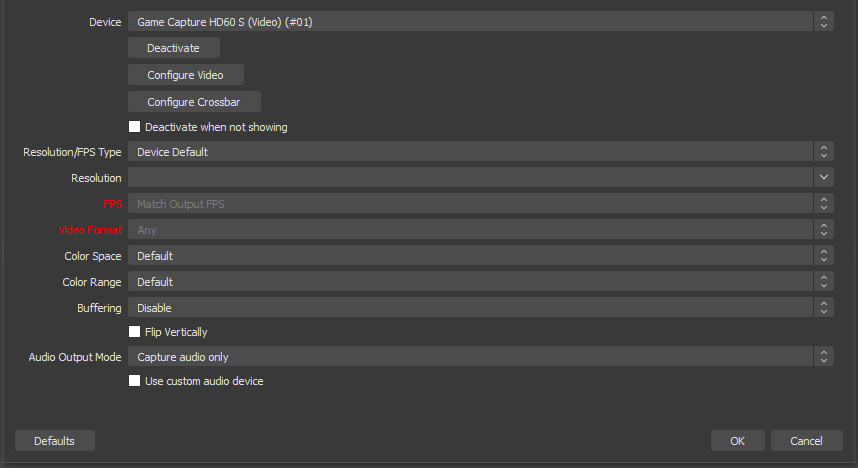

장치 선택 및 미리보기 아래에 변경할 수 있는 속성 집합이 있습니다.
비활성화/활성화
이 기능은 OBS Studio에서 장치를 끄거나 켜기 위한 것입니다. 소프트 리셋의 방식으로 문제를 경험하고 있을 때 유용할 수 있습니다. 자세한 내용은 #Troubleshooting을 참조하세요.
비디오 구성

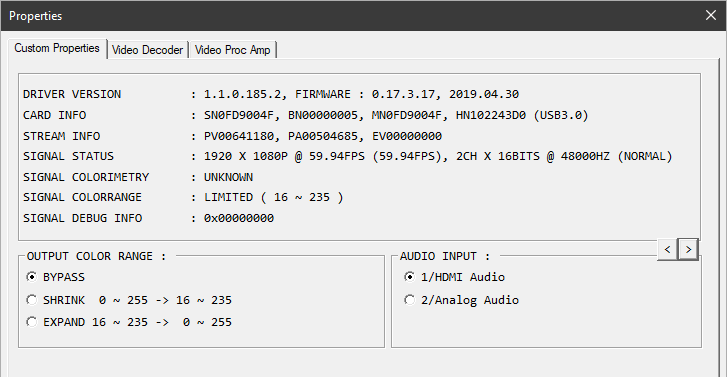

ElgatoGame Capture HD60 S의 비디오 구성기능은 카드가 수신하는 신호 정보를 보기 위해 사용됩니다. PC, 콘솔 또는 기타 소스에서 오는 신호 유형을 문제 해결할 때 유용합니다.
또한 오디오 입력을 HDMI Audio에서 Analog Audio로 변경하는 데 사용되며, 이는 Chat Link어댑터를 사용하는 경우 중요합니다.
Crossbar 구성
이 버튼은 현재 당사 장치에서 사용되지 않습니다.
해상도/FPS 유형
자동 또는 사용자 지정 해상도 및 프레임 속도 간에 전환하는 데 사용됩니다. 일반적으로 이를 Device Default로 설정할 수 있습니다. 자세한 내용은 #Troubleshooting을 참조하세요.
색 공간
이를 Default로 설정할 수 있습니다.
색 범위
전체 및 부분은 범위가 얼마나 확장되어 있는지를 나타냅니다. 이를 잘못 설정하면 비디오가 과도하게 대비되거나 희미하게 나타날 수 있습니다. PC에서 비디오를 캡처하는 경우 이를 전체로 설정해야 할 수 있습니다. 콘솔에서 캡처하는 경우 일반적으로 Default또는 Partial이 권장됩니다.
버퍼링
버퍼링을 Disable로 설정된 상태로 유지하세요.
오디오 출력 모드
일반적으로 이를 오디오만 캡처로 설정하는 것이 좋습니다. Elgato Game Capture HD60 S에서 오는 오디오를 듣기를 원하는 경우, OBS Studio의 오디오 모니터링 기능을 사용하는 것이 좋습니다.
하지만 Output Desktop Audio (Wave Out)또는 Output Desktop Audio (DirectSound)옵션을 사용하여 이 작업을 수행할 수도 있습니다. 이제 시청자가 듣는 오디오가 Desktop Audio 트랙에서 오게 된다는 점을 유의하세요.
사용자 지정 오디오 장치
이는 일반적으로 ElgatoGame Capture HD60 Pro또는 ElgatoGame Capture 4K60 Pro에서 시스템의 다른 포트에 연결된 Chat Link어댑터의 오디오를 캡처 장치와 동기화하는 데 사용됩니다. ElgatoGame Capture HD60 S의 경우 자체 대체 오디오 입력이 있으므로 일반적으로 변경할 필요가 없습니다.
Elgato Game Capture HD60 S와 함께 OBS Studio 내에서 Chat Link를 사용하려면 Elgato Game Capture HD60 S레이어를 마우스 오른쪽 단추로 클릭하고 속성으로 이동하세요. 그런 다음 비디오 구성을 클릭하세요. 새 회색 창이 표시됩니다. 오른쪽 아래의 오디오 입력 옵션을 찾아 2/Analog Audio를 선택하세요.
장면 조정
OBS Studio의 미리보기는 시청자가 보는 것을 나타냅니다. 이를 Canvas라고 하며, 장면의 다양한 객체를 이동, 회전, 스케일, 자르기 및 늘릴 수 있습니다. 이 영역은 기록 또는 스트리밍 중에 실시간으로 변경될 수도 있습니다. 기록 또는 스트리밍 중에 객체를 추가 또는 제거하고 이동하거나 스케일할 수 있으며, 이러한 변경사항이 기록된 파일에 포함되거나 스트림 시청자에게 표시됩니다.
변환
이동
장면에서 객체를 이동하려면 미리보기에서 객체에 마우스를 올리거나 소스 목록에서 선택한 후 미리보기에서 드래그할 수 있습니다.
스케일
Elgato Game Capture HD60 S가 전체 화면을 차지하지 않도록 하려면 한 모서리를 잡고 중앙을 향해 드래그하여 더 작게 만들 수 있습니다.
자르기
4:3 또는 비와이드스크린 신호를 출력하는 이전 콘솔에서 캡처하는 경우 ALT 키를 누르고 측면을 드래그하여 Elgato Game Capture HD60 S에서 비디오를 자를 수 있습니다. 자르기가 발생한 위치에 녹색 테두리가 표시됩니다.
더 고급 제어의 경우 Elgato Game Capture HD60 S소스를 마우스 오른쪽 버튼으로 클릭한 후 변환, 변환 편집으로 이동합니다. 이는 특정 값을 입력하는 데 유용합니다.
레이어 순서
Elgato Game Capture HD60 S의 비디오와 함께 장면에 오버레이 또는 다른 레이어를 포함할 계획이라면, 이러한 오버레이가 Elgato Game Capture HD60 S레이어 위에 있어야 합니다. Photoshop 또는 다른 이미지 편집기처럼 소스 목록 하단의 레이어는 배경에 있고 목록 상단의 레이어는 전경에 있습니다.
OBS Studio 일반 설정
OBS Studio설정을 빠르게 시작하려면 자동 구성 마법사를 사용해 볼 수 있습니다. 이 마법사는 도구 메뉴에서 찾을 수 있습니다.
이 마법사는 모니터 해상도, 시스템 성능, 인터넷 속도 등 컴퓨터에 대한 다양한 세부 정보를 기반으로 OBS Studio를 설정합니다. 시작하기에 좋은 옵션입니다.
OBS Studio내에는 많은 옵션이 있지만, 모두 Elgato Game Capture HD60 S를 기본적으로 사용하는 것에 적용되지는 않습니다. 따라서 기본 사항에 중점을 두겠습니다. 먼저 소프트웨어가 올바른 해상도와 프레임 속도로 작동하는지 확인해야 합니다.
비디오
파일> 설정으로 이동하여 이 작업을 수행할 수 있습니다. 그런 다음 비디오탭으로 이동합니다. 자동 구성 마법사가 아직 이를 변경하지 않았다면, 일반적으로 기본 (캔버스) 해상도를 1920x1080으로 설정하려고 합니다. 이것은 캔버스의 해상도 또는 레이어와 오버레이가 있는 작업 영역입니다.
출력 (스케일됨) 해상도의 다음 옵션은 컴퓨터의 디스크에 궁극적으로 기록되거나 스트리밍 서비스로 전송되는 것입니다. 인터넷 연결이 느리거나 컴퓨터가 약한 경우 출력 (스케일됨) 해상도를 예를 들어 1280x720으로 낮출 수 있습니다.
다음으로, 스트림 또는 레코딩의 프레임 레이트 또는 FPS를 선택하려고 합니다. 일반적으로 이를 60으로 설정하려고 합니다.
오디오
일반
설정 내 오디오메뉴에서 샘플 레이트가 48Khz로 설정되어 있는지 확인하시기 바랍니다. Elgato Game Capture장치는 기본적으로 48Khz에서 작동합니다. 이를 44.1Khz로 설정하면 오디오 끊김, 시간 경과에 따른 오디오 드리프트 또는 기타 이상이 발생할 수 있습니다.
당사 장치는 스테레오 오디오를 캡처하며 서라운드 사운드는 지원하지 않습니다. 채널을 스테레오로 설정하세요.
장치
장치섹션에서는 스트림 또는 녹화에 사용할 추가 오디오 소스를 할당할 수 있습니다.
데스크톱 오디오는 시스템에서 출력되는 소리를 의미합니다. 기본값은 컴퓨터에 설정한 동일한 장치를 사용하려고 시도합니다. 하지만 변경을 원하지 않는 특정 설정이 있는 경우 특정 장치를 지정할 수 있습니다.
마이크/보조 오디오는 추가 오디오 입력 소스를 추가하기 위한 것입니다. USB 마이크로폰, 라인 인 입력 또는 믹싱 보드의 다른 입력이 될 수 있습니다.
고급
카드 또는 다른 하드웨어 입력의 오디오를 듣기를 원하는 경우 이 오디오를 들을 장치를 선택하셔야 합니다. 일반적으로 이는 데스크톱 오디오와 동일한 장치입니다.
출력
출력 탭은 출력할 파일의 유형, 파일 크기, 저장 위치를 제어하는 곳입니다. 출력 모드를 Simple로 설정된 상태로 두는 것이 시작하기에 좋습니다.
비디오 비트레이트
OBS Studio을 주로 스트리밍에 사용하는 경우, 비디오 비트레이트를 인터넷 업로드 속도 범위 내에서 설정하기를 원할 것입니다. 따를 좋은 규칙은 업로드의 80%로 설정하는 것입니다. 업로드 속도가 5000Kbps 또는 5Mbps인 경우, 이 값을 4000Kbps로 설정하는 것이 좋은 시작점입니다.
인코더
인코더 옵션은 시스템의 어느 부분이 스트리밍 또는 녹화를 위해 비디오를 압축하는 작업을 수행할지를 나타냅니다.
소프트웨어(x264)는 시스템의 프로세서를 사용하며 일반적으로 컴퓨터 성능에 더 큰 영향을 미치지만 더 높은 품질을 초래할 수 있습니다.
하드웨어(NVENC)는 시스템의 Nvidia 비디오 카드를 사용하며 일반적으로 컴퓨터 성능에 더 적은 영향을 미치지만 더 낮은 품질을 초래할 수 있습니다.
오디오 비트레이트
이는 스트림의 오디오 비트레이트 및 따라서 품질을 제어합니다. 128Kbps~160Kbps 사이가 시작하기에 좋은 범위입니다.
문제 해결
신호 없음
OBS Studio를 사용할 때 Game Capture HD, 4K Capture Utility또는 기타 캡처 소프트웨어가 닫혀 있는지 확인하세요. Elgato Game Capture HD60 S는 한 번에 하나의 프로그램으로만 접근할 수 있습니다.
OBS Studio를 닫고 Game Capture HD또는 4K Capture Utility소프트웨어를 열어서 신호가 들어오는지 확인하세요. 신호가 나타나지 않으면 일반적인 문제 해결을 수행해야 합니다.
Game Capture HD또는 4K Capture Utility에서 영상이 보이면 장치가 정상적으로 작동하는 것입니다. Game Capture HD및/또는 4K Capture Utility를 닫으세요. 그런 다음 OBS Studio내에서 Elgato Game Capture HD60 S레이어를 마우스 오른쪽 버튼으로 클릭하고 Properties로 이동하세요. Deactivate를 클릭하세요. 10초 대기한 후 Activate를 클릭하세요. 이것이 도움이 되지 않으면 Properties를 닫으세요. 레이어를 다시 마우스 오른쪽 버튼으로 클릭하고 제거로 이동하세요. #Adding-the-Game-Capture-HD60 S-to-your-Scene 섹션에서 본 것처럼 Video Capture Device를 다시 만들어 보세요.
비디오 크기가 올바르지 않음
Elgato Game Capture HD60 S의 비디오가 씬을 채우지 못하거나 모양이 이상하다면, 소스 목록에서 HD60 S 레이어를 마우스 오른쪽 버튼으로 클릭한 후 Transform으로 이동하여 Reset Transform 또는 Stretch to Screen을 선택해 보세요.
비디오 품질이 낮음
귀사의 Elgato Game Capture HD60 S가 낮은 해상도에서 작동 중일 수 있습니다. Elgato Game Capture HD60 S레이어를 마우스 우클릭하고 Properties로 이동합니다. 그런 다음 Resolution/FPS Type을 찾습니다. 이를 Device Default에서 Custom으로 설정합니다.
목록의 다음 옵션인 Resolution으로 이동합니다. 소스의 해상도를 선택합니다. 1080p의 경우 1920x1080 또는 720p의 경우 1280x720일 수 있습니다.
다음 옵션인 FPS는 Highest FPS로 설정할 수 있습니다.
Video Format은 Default또는 YV12로 설정할 수 있습니다.
My Chat Link audio isn't working
OBS Studio는 Elgato Game Capture HD또는 4K Capture Utility소프트웨어에서 설정한 것과 동일한 오디오 설정을 Elgato Game Capture HD60 S에 사용하지 않습니다. Elgato Game Capture HD60 S레이어를 마우스 오른쪽 버튼으로 클릭하고 Properties(속성)로 이동합니다. 그런 다음 Configure Video(비디오 구성)를 클릭합니다.
새로운 회색 창이 나타납니다. 오른쪽 아래에서 Audio Input Option(오디오 입력 옵션)을 찾아 2/Analog Audio를 선택합니다.
