2. Getting Started with OBS Studio
3. Configuring your Game Capture HD60 S
W tym przewodniku pokażemy Ci, jak używać Elgato Game Capture HD60 Sz OBS Studioi skonfigurować oprogramowanie, aby uzyskać maksimum możliwości urządzenia do nagrywania lub transmisji na żywo. Chociaż ten przewodnik jest napisany dla OBS Studio, wiele kroków jest takich samych dla Streamlabs OBS.
What is OBS Studio?
OBS Studio to darmowe narzędzie do transmisji i nagrywania na żywo o otwartym kodzie źródłowym, wyposażone w zaawansowane systemy nakładek i kontrolę audio. Może przesyłać do TwitchTV, YouTube, Mixer, Facebook, Twitter, RestreamIOi innych platform. Posiada również możliwość jednoczesnego nagrywania i transmisji na żywo przy różnych ustawieniach jakości, jeśli jest to pożądane.
Najnowszą wersję OBS Studio można pobrać tutaj: https://obsproject.com/download
Aktualna wersja w momencie tworzenia tego przewodnika: 24.0.3
Jeśli chcesz dowiedzieć się więcej na temat OBS Studio i jego możliwości, oto kurs nauki OBS Studio autorstwa EposVox: OBS Studio Master Class
Getting Started With OBS Studio
Po zainstalowaniu i otwarciu OBS Studio, przejdź do dolnej połowy okna OBS Studio. Powinieneś znaleźć kolumnę po lewej stronie o nazwie Scenes(Sceny) i obok niej kolumnę o nazwie Sources(Źródła). Poniżej kolumny Sources(Źródła) kliknij na przycisk + poniżej. Następnie wybierz Video Capture Device(Urządzenie do przechwytywania wideo).
Pojawi się małe okno dialogowe pytające, w jaki sposób chcesz nazwać warstwę. Możesz ją nazwać dowolnie, ale w tym przewodniku będziemy ją nazywać „Game Capture HD60 S". Kliknij OK.

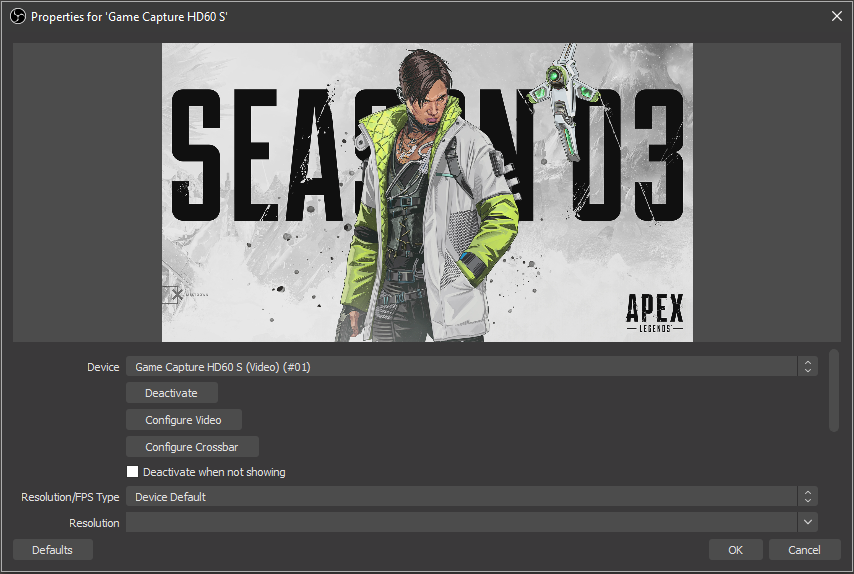

Pojawi się większe okno z podglądem (widoczne poniżej). Pyta ono o wybór urządzenia przechwytywania z listy i jego konfigurację. W sekcji wyboru urządzenia wybierz „Game Capture HD60 S (Video) #01".
Directshow vs Legacy
Możesz zauważyć, że masz na liście inny element źródłowy zwany „Elgato Game Capture HD" i ten, który wybraliśmy, „Game Capture HD60 S (video) #01". Pierwsza opcja została zaprojektowana dla naszych starszych urządzeń Elgato Game Capture HDi Elgato Game Capture HD60. Nie jest jednak potrzebna dla Elgato Game Capture HD60 S, Elgato Game Capture HD60 Proani Elgato Game Capture 4K60 Pro.
Druga opcja używa funkcjonalności znanej jako Directshow. Jest to funkcja systemu Windows, która generalnie charakteryzuje się niższym zużyciem procesora i pozwala oprogramowaniu takiemu jak OBS Studiobezpośrednio kontrolować urządzenie. Jeśli używasz wiele kart jednocześnie, musiszużyć opcji Directshow, aby to działało, ponieważ wybór „Elgato Game Capture HD" może kontrolować tylko jedno urządzenie naraz.
Lista urządzeń obsługujących Multi-Device:
Elgato Game Capture HD60 S
Elgato Game Capture HD60 S+
Elgato Game Capture HD60 Pro
Elgato Game Capture 4K60 Pro
Elgato Game Capture 4K60 Pro MK.2
Konfiguracja urządzenia Elgato Game Capture HD60 S

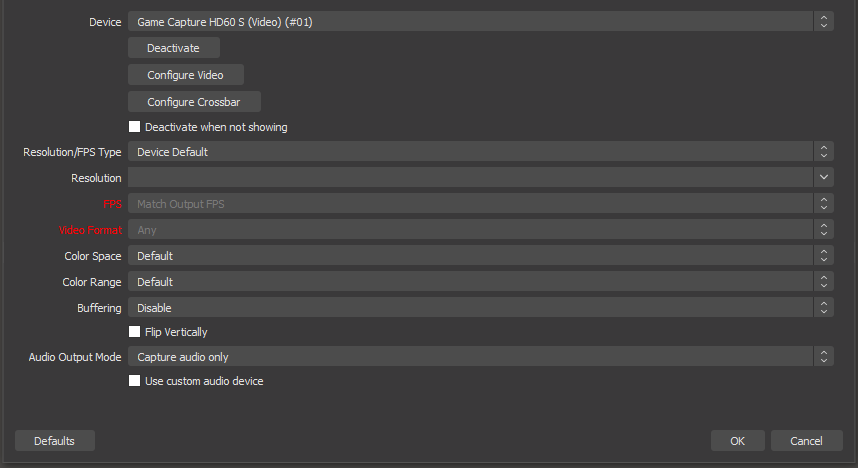

Poniżej wyboru urządzenia i podglądu znajduje się zestaw właściwości, które możesz zmienić.
Dezaktywacja/Aktywacja
Ta funkcja służy do zasadniczo wyłączenia urządzenia z OBS Studiolub jego włączenia. Może być to pomocne, jeśli doświadczasz problemów, aby przeprowadzić miękki reset urządzenia. Więcej informacji w #Troubleshooting.
Konfiguruj wideo

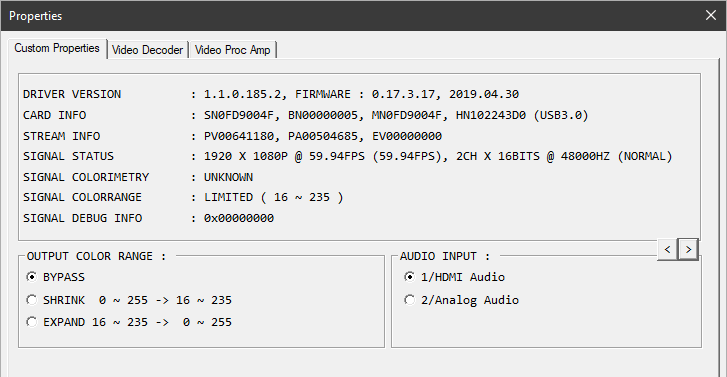

Funkcja Konfiguruj wideow urządzeniu ElgatoGame Capture HD60 Ssłuży do przeglądania informacji o sygnale, który odbiera karta. Przydaje się to, jeśli rozwiązujesz problemy z typem sygnału pochodzącego z Twojego komputera, konsoli lub innego źródła.
Służy również do zmiany wejścia audio z HDMI Audiona Analog Audio, co jest ważne, jeśli używasz naszego adaptera Chat Link.
Konfiguruj Crossbar
Ten przycisk nie jest aktualnie używany w naszych urządzeniach.
Rozdzielczość/typ FPS
Służy do przełączania między automatyczną lub niestandardową rozdzielczością i szybkością klatek. Zazwyczaj możesz zostawić to na Device Default. Więcej informacji w #Troubleshooting.
Przestrzeń kolorów
Możesz zostawić to na Default.
Zakres kolorów
Pełna i częściowa odnoszą się do tego, jak rozszerzony jest zakres. Nieprawidłowe ustawienie tego mogłoby spowodować, że Twoje wideo będzie wyglądać na zbyt kontrastowe lub wyblakłe. Jeśli przechwytywujesz wideo z komputera, może być konieczne ustawienie tego na Pełna. Jeśli przechwytywujesz z konsoli, generalnie zalecane jest Defaultlub Partial .
Buforowanie
Pozostaw buforowanie ustawione na Disable.
Tryb wyjścia audio
Generalnie zalecamy ustawienie tego na Capture audio only. Jeśli chcesz słuchać audio pochodzącego z Elgato Game Capture HD60 S, sugerujemy użycie funkcji Audio Monitoring w OBS Studio.
Możesz jednak również użyć opcji Output Desktop Audio (Wave Out)lub Output Desktop Audio (DirectSound). Pamiętaj, że audio, które słyszą Twoi widzowie, będzie teraz pochodzić z ścieżki Desktop Audio.
Niestandardowe urządzenie audio
Zwykle jest to używane dla ElgatoGame Capture HD60 Prolub ElgatoGame Capture 4K60 Prow celu synchronizacji audio z adaptera Chat Linkpodłączonego do innego portu w Twoim systemie z urządzeniem przechwytującym. Generalnie nie jest to konieczne do zmiany dla ElgatoGame Capture HD60 S, ponieważ ma własne alternatywne wejście audio.
Aby użyć Chat Link w OBS Studio z urządzeniem Elgato Game Capture HD60 S, kliknij prawym przyciskiem myszy na warstwę Elgato Game Capture HD60 Si przejdź do Properties. Następnie kliknij na Configure Video. Zobaczysz nowe okno w szarym kolorze. Poszukaj Audio Input Option w prawym dolnym rogu i wybierz 2/Analog Audio.
Dostosowywanie sceny
Podgląd w OBS Studioreprezentuje to, co widzi widz. Nazywa się to Canvas i możesz przesuwać, obracać, skalować, przycinać i rozciągać różne obiekty w scenie. Ten obszar można również zmieniać na żywo podczas nagrywania lub przesyłania strumieniowego. Możesz dodawać lub usuwać obiekty, a także przesuwać lub skalować je podczas nagrywania lub przesyłania strumieniowego, a zmiany te będą widoczne w nagranym pliku lub pojawią się dla widzów Twojego strumienia.
Transformacja
Przesunięcie
Aby przesunąć obiekt w scenie, możesz najechać na niego w podglądzie lub wybrać go z listy Źródła. Następnie przeciągnij go w podglądzie.
Skalowanie
Jeśli nie chcesz, aby urządzenie Elgato Game Capture HD60 Szajmowało całą screens, możesz chwycić jeden róg i przeciągnąć go w kierunku środka, aby je zmniejszyć.
Kadrowanie
Jeśli przechwytywujesz sygnał ze starszej konsoli w formacie 4:3 lub bez szerokiego ekranu, możesz przytrzymać klawisz ALT i przeciągnąć stronę, aby kadrować wideo z urządzenia Elgato Game Capture HD60 S. Zobaczysz zielona ramkę tam, gdzie nastąpiło kadrowanie.
Aby uzyskać dostęp do bardziej zaawansowanych kontrolek, kliknij prawym przyciskiem myszy na źródło Elgato Game Capture HD60 S, a następnie przejdź do opcji Transformacja, Edytuj transformację. Ta opcja jest przydatna do wpisywania określonych wartości.
Kolejność warstw
Jeśli planujesz użyć nakładek lub innych warstw w scenie razem z wideo z urządzenia Elgato Game Capture HD60 S,musisz upewnić się, że te nakładki znajdują się powyżej warstwy Elgato Game Capture HD60 S. Podobnie jak w Photoshopie lub innych edytorach obrazów, warstwy na dnie listy źródeł znajdują się w tle, a warstwy na górze listy znajdują się na pierwszym planie.
Ogólne ustawienia OBS Studio
Aby szybko rozpocząć konfigurację OBS Studio, możesz spróbować Kreatora automatycznej konfiguracji. Ten kreator można znaleźć w menu Narzędzia.
Kreator ten skonfiguruje OBS Studiona podstawie różnych szczegółów dotyczących Twojego komputera, takich jak rozdzielczość monitora, wydajność systemu i szybkość internetu. To dobra opcja do rozpoczęcia pracy.
W OBS Studiodostępnych jest wiele opcji, ale nie wszystkie dotyczą podstawowego korzystania z urządzenia Elgato Game Capture HD60 S. Dlatego skupimy się na podstawach. Po pierwsze, musimy upewnić się, że oprogramowanie będzie działać w odpowiedniej rozdzielczości i częstotliwości odświeżania.
Wideo
Możemy to zrobić, przechodząc do Plik> Ustawienia. Następnie przejdź na kartę Wideo. Jeśli Asystent automatycznej konfiguracjijeszcze tego nie zmienił, zwykle będziesz chciał ustawić rozdzielczość Baza (Canvas)na 1920x1080. To jest rozdzielczość Twojej Kanwylub obszar roboczy z warstwami i nakładkami.
Następna opcja Rozdzielczość wyjściowa (skalowana)to ostatecznie nagrywane na dysku komputera lub wysyłane do usługi transmisji. Jeśli masz wolniejsze połączenie internetowe lub słabszy komputer, możesz obniżyć Rozdzielczość wyjściową (skalowaną)na przykład do 1280x720.
Następnie będziesz chciał wybrać szybkość klatek lub FPS swojej transmisji lub nagrania. Zwykle będziesz chciał mieć to ustawione na 60.
Dźwięk
Ogólne
W menu Dźwiękw sekcji Ustawienia należy się upewnić, że Częstotliwość próbkowaniajest ustawiona na 48Khz. Nasze urządzenia Elgato Game Capturenatywnie działają przy 48Khz. Ustawienie tej wartości na 44.1Khz może spowodować szumy dźwięku, przesunięcie dźwięku w czasie lub inne anomalie.
Nasze urządzenia przechwytują dźwięk w formacie Stereo i nie obsługują dźwięku przestrzennego. Ustaw Kanałyna Stereo.
Urządzenia
W sekcji Urządzeniamożesz przypisać dodatkowe źródła dźwięku do wykorzystania w transmisji lub nagraniu.
Dźwięk pulpituodnosi się do dźwięku wychodzącego z twojego systemu. Opcja domyślna będzie starać się używać tego samego urządzenia, które ustawiłeś dla swojego komputera. Jeśli jednak masz specjalną konfigurację, którą nie chcesz zmieniać, możesz wskazać konkretne urządzenie.
Mikrofon/Dźwięk pomocniczysłuży do dodawania dodatkowych źródeł wejścia audio. Mogą to być mikrofony USB, wejścia liniowe lub inne wejścia z pulpitów miksera.
Zaawansowane
Jeśli chcesz słyszeć dźwięk z twojej karty lub innych wejść sprzętowych, upewnij się, że wybierasz urządzenie, przez które chciałbyś słyszeć ten dźwięk. Zwykle byłoby to to samo urządzenie co Dźwięk pulpitu.
Wyjście
Karta Wyjście to miejsce, w którym kontrolujesz typ pliku wyjściowego, rozmiar pliku i miejsce jego zapisu. Zaleca się, aby na początek pozostawić Tryb wyjścia ustawiony na Prosty.
Szybkość transmisji bitów wideo
Jeśli używasz OBS Studiogłównie do streamowania, będziesz chciał ustawić Szybkość transmisji bitów wideona poziom znacznie poniżej szybkości wysyłania Internetu. Dobrą praktyka jest ustawienie tego na 80% twojej szybkości wysyłania. Jeśli masz szybkość wysyłania 5000Kbps lub 5Mbps, ustawienie tej wartości na 4000Kbps byłoby dobrym punktem wyjścia.
Koder
Opcja Koder odnosi się do części systemu, która będzie wykonywać pracę kompresji wideo do streamowania lub nagrywania.
Oprogramowanie (x264)będzie używać procesora systemu i ogólnie będzie mieć większy wpływ na wydajność komputera, ale może skutkować wyższą jakością.
Sprzęt (NVENC)będzie używać karty graficznej Nvidia systemu i ogólnie będzie mieć mniejszy wpływ na wydajność komputera, ale może skutkować niższą jakością.
Szybkość transmisji bitów audio
Kontroluje szybkość transmisji bitów, a zatem jakość audio twojego streamu. Między 128Kbps a 160Kbps to dobre miejsce do rozpoczęcia.
Rozwiązywanie problemów
Brak sygnału
Upewnij się, że podczas pracy z OBS Studioaplikacja Game Capture HD, 4K Capture Utilitylub inne oprogramowanie do przechwytywania wideo jest zamknięte. Urządzenie Elgato Game Capture HD60 Smoże być obsługiwane tylko przez jeden program jednocześnie.
Zamknij OBS Studioi otwórz nasze oprogramowanie Game Capture HDlub 4K Capture Utility, aby sprawdzić, czy sygnał się pojawia. Jeśli sygnał nie pojawia się, będziesz musiał przeprowadzić ogólne rozwiązywanie problemów.
Jeśli widzisz wideo w Game Capture HDlub 4K Capture Utility, urządzenie działa prawidłowo. Zamknij Game Capture HDi/lub 4K Capture Utility. Następnie w OBS Studiokliknij prawym przyciskiem myszy na warstwie Elgato Game Capture HD60 Si przejdź do Właściwości. Następnie kliknij na Dezaktywuj. Czekaj 10 sekund i kliknij na Aktywuj. Jeśli to nie pomoże, zamknij Właściwości. Kliknij prawym przyciskiem myszy na warstwie ponownie i przejdź do usunięcia. Spróbuj ponownie utworzyć Urządzenie przechwytywania wideo zgodnie z opisem w sekcji #Adding-the-Game-Capture-HD60 S-to-your-Scene.
Wideo ma nieprawidłowy rozmiar
Jeśli zauważysz, że wideo z urządzenia Elgato Game Capture HD60 Snie wypełnia w pełni Twojej sceny lub ma dziwny kształt, spróbuj kliknąć prawym przyciskiem myszy na warstwę HD60 S na liście źródeł, a następnie przejdź do opcji Transform i wybierz Reset Transform lub Stretch to Screen.
Obraz jest niższe jakości
Twoje urządzenie Elgato Game Capture HD60 Smoże pracować w niższej rozdzielczości. Kliknij prawym przyciskiem myszy na warstwę Elgato Game Capture HD60 Si przejdź do Właściwości. Następnie poszukaj opcji Typ rozdzielczości/FPS.Zmień to z opcji Domyślnie urządzeniena Niestandardowe
Przejdź do następnej opcji na liście Rozdzielczość. Wybierz rozdzielczość źródła, może to być 1920x1080 dla 1080p lub 1280x720 dla 720p.
Następną opcję FPSmożna ustawić na Najwyższa liczba klatek na sekundę.
Format wideomożna ustawić na Domyślnielub YV12.
Mój Chat Link audio nie działa
OBS Studionie używa takich samych ustawień audio dla Twojego Elgato Game Capture HD60 S, jak mogłeś ustawić w oprogramowaniu Elgato Game Capture HDlub 4K Capture Utility. Kliknij prawym przyciskiem myszy na warstwę Elgato Game Capture HD60 Si przejdź do Właściwości. Następnie kliknij na Konfiguruj wideo.
Zobaczysz nowe okno koloru szarego. Poszukaj opcji Audio Input na dole po prawej stronie i wybierz 2/Analog Audio.
