W tym przewodniku pokażemy Ci, jak używać Elgato Game Capture HD60 S+z OBS Studioi skonfigurować oprogramowanie, aby maksymalnie wykorzystać możliwości urządzenia do nagrywania lub transmisji. Chociaż ten przewodnik jest przeznaczony dla OBS Studio, wiele kroków jest takich samych dla Streamlabs OBS.
Co to jest OBS Studio?
OBS Studio to bezpłatne narzędzie do transmisji i nagrywania o otwartym kodzie źródłowym z zaawansowanymi systemami nakładek i kontrolkami audio. Może przesyłać strumieniowo do TwitchTV, YouTube, Mixer, Facebook, Twitter, RestreamIOi innych. Może również nagrywać i przesyłać strumieniowo jednocześnie przy różnych ustawieniach jakości, jeśli jest to pożądane.
Możesz pobrać najnowszą wersję OBS Studio tutaj: https://obsproject.com/download
Obecna wersja w momencie tworzenia tego przewodnika: 25.0.8
Jeśli interesuje Cię poznanie OBS Studio i jego możliwości, oto kurs nauki OBS Studio autorstwa EposVox: OBS Studio Master Class
Rozpoczęcie pracy z OBS Studio
Po zainstalowaniu i otwarciu OBS Studio, przejdź do dolnej połowy okna OBS Studio. Powinieneś znaleźć kolumnę po lewej stronie o nazwie Scenes(Sceny) i obok niej kolumnę o nazwie Sources(Źródła). Poniżej kolumny Sourceskliknij przycisk + poniżej. Następnie wybierz Video Capture Device(Urządzenie przechwytywania wideo).
Pojawi się małe nowe okno z pytaniem, jak chcesz nazwać warstwę. Możesz nazwać ją w dowolny sposób, ale w tym przewodniku nazwiemy ją „Game Capture HD60 S+". Kliknij OK.

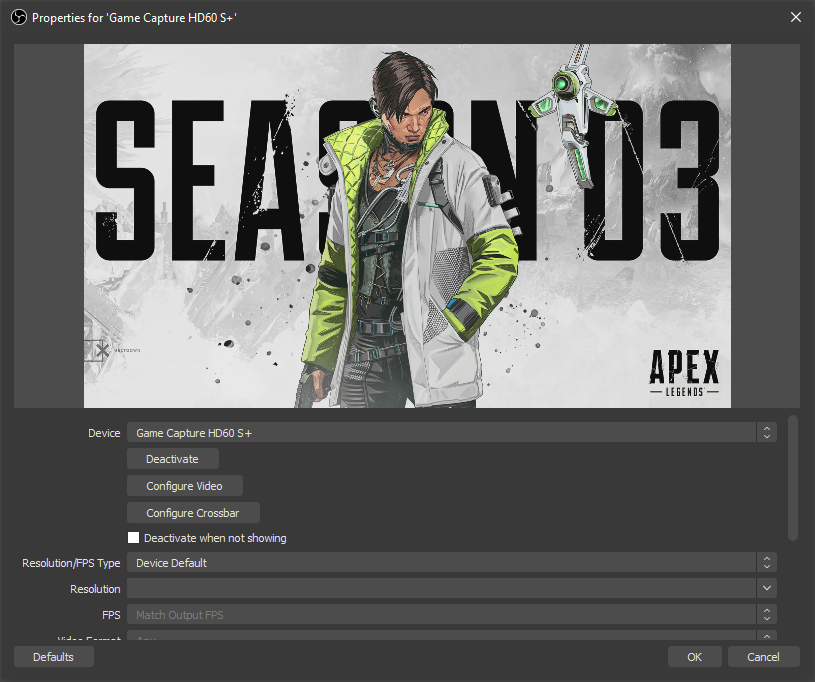

Pojawi się większe nowe okno z podglądem (pokazane poniżej). Pyta Cię, aby wybrać urządzenie przechwytywania z listy i je skonfigurować. W wyborze urządzenia wybierz „Game Capture HD60 S+".
Konfiguracja Elgato Game Capture HD60 S+
High Dynamic Range (HDR)
Jeśli przechwytywane jest źródło HDR, Elgato Game Capture HD60 S+automatycznie przekonwertuje sygnał na SDR, aby zapewnić zgodność z OBS Studio. Proces ten znany jest jako Tonemapping.
W rezultacie obraz w OBS Studiobędzie wyglądać inaczej niż na wyświetlaczu HDR podłączonym do pass-through. Jednak to jest normalne zachowanie.
Właściwości

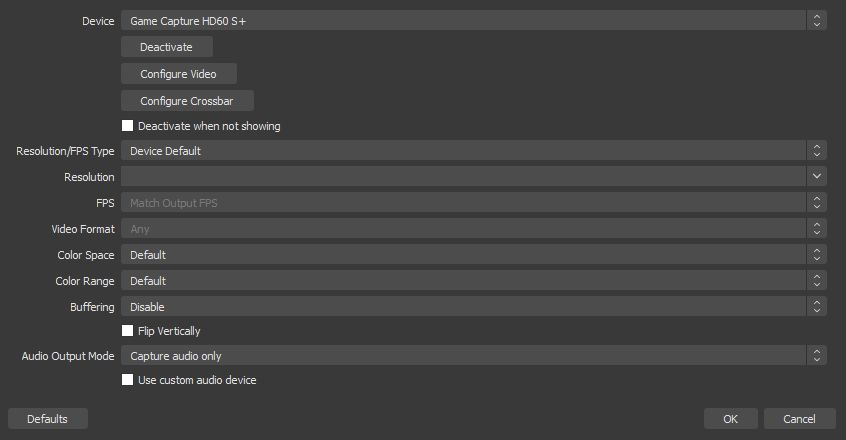

Poniżej wyboru urządzenia i podglądu znajduje się zestaw właściwości, które możesz zmienić.
Dezaktywuj/Aktywuj
Ta funkcja służy do zasadniczo wyłączenia urządzenia z OBS Studiolub jego włączenia. Może to być przydatne, jeśli doświadczasz problemów jako sposób na miękki reset urządzenia. Więcej informacji w #Rozwiązywanie problemów.
Konfiguruj wideo
Konfiguruj wideo nie jest używane z Elgato Game Capture HD60 S+
Konfiguruj Crossbar
Opcja Konfiguruj Crossbar nie jest obecnie używana w naszych urządzeniach.
Typ rozdzielczości/FPS
Służy to do przełączania między automatycznymi lub niestandardowymi rozdzielczościami i szybkościami klatek. Zwykle możesz pozostawić to na Device Default(Domyślne urządzenie). Więcej informacji w #Rozwiązywanie problemów.
Przestrzeń barw
Możesz pozostawić to na Default(Domyślne).
Zakres kolorów
Full (Pełny) i Partial (Częściowy) odnoszą się do tego, jak rozszerzony jest zakres. Nieprawidłowe ustawienie tego może spowodować, że obraz będzie wyglądał na przesadnie kontrastowy lub zanikały. Jeśli przechwytywane jest wideo z komputera, może być konieczne ustawienie tego na Full (Pełny). Jeśli przechwytywane jest z konsoli, generalnie zalecane jest Default(Domyślne) lub Partial(Częściowy).
Buforowanie
Pozostaw buforowanie ustawione na Disable(Wyłącz).
Tryb wyjścia audio
Generalnie zalecamy ustawienie tego na Capture audio only (Przechwytuj tylko audio). Jeśli chcesz słuchać audio pochodzącego z Elgato Game Capture HD60 S+, sugerujemy użycie funkcjiAudio Monitoring(Monitorowanie audio) w OBS Studio.
Jednak możesz również użyć opcji Output Desktop Audio (Wave Out)lub Output Desktop Audio (DirectSound), aby to zrobić. Pamiętaj, że audio słyszane przez widzów będzie teraz pochodzić z ścieżki Desktop Audio.
Niestandardowe urządzenie audio
Jest to zwykle używane do Elgato Game Capture HD60 Prolub Elgato Game Capture 4K60 Prow celu zsynchronizowania audio z adaptera Chat Linkpodłączonego do innego portu w systemie z urządzeniem przechwytywania. Generalnie nie jest to potrzebne do zmiany dla Elgato Game Capture HD60 S+, ponieważ ma ono własne alternatywne wejście audio.

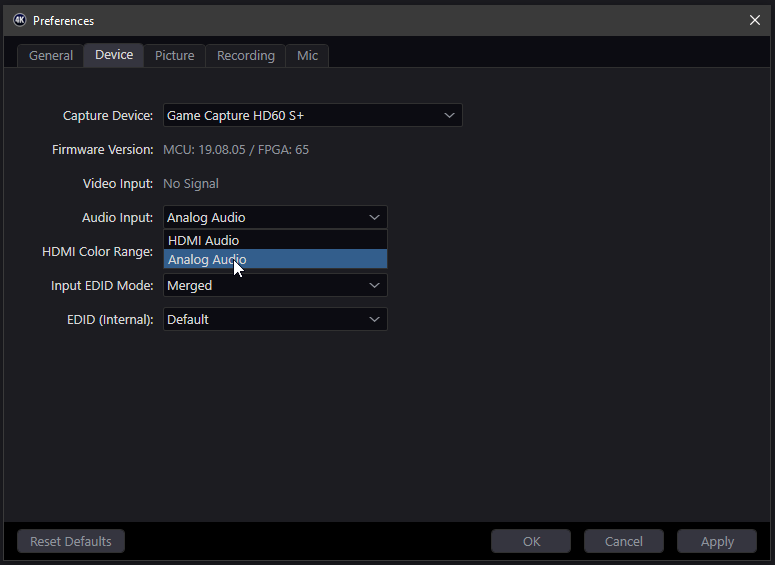

Aby użyć Chat Linkz Elgato Game Capture HD60 S+, musisz otworzyć 4K Capture Utility. Przejdź do Settings (Ustawienia), a następnie do karty Device (Urządzenie). Stąd przejdź do wyboru Audio Input (Wejście audio) i zmień je z HDMI Audio na Analog Audio (Audio analogowe).
Dostosowanie sceny
Podgląd OBS Studioreprezentuje to, co widzi widz. Nazywa się to Canvas (Kanwa) i możesz przesuwać, obracać, skalować, przycinać i rozciągać różne obiekty w scenie. Ten obszar może być również zmieniony na żywo podczas nagrywania lub transmisji. Możesz dodawać lub usuwać obiekty, a także przesuwać lub skalować je podczas nagrywania lub transmisji, a zmiany będą widoczne w nagranym pliku lub dla widzów transmisji.
Transformacja
Przeniesienie
Aby przesunąć obiekt w scenie, możesz umieścić na nim wskaźnik myszy w podglądzie lub wybrać go na liście źródeł. Następnie przeciągnij go w podglądzie.
Skalowanie
Jeśli nie chcesz, aby Elgato Game Capture HD60 S+zajmował cały ekran, możesz chwycić jeden z rogów i przeciągnąć go w stronę środka, aby zmniejszyć rozmiar.
Przycinanie
Jeśli nagrywasz ze starszej konsoli, która wysyła sygnał 4:3 lub inny niż panoramiczny, możesz przytrzymać klawisz ALT i przeciągnąć bok, aby przyciąć wideo z Elgato Game Capture HD60 S+. Zobaczysz zieloną ramkę w miejscu, gdzie nastąpiło przycinanie.
Aby uzyskać dostęp do bardziej zaawansowanych kontrolek, kliknij prawym przyciskiem myszy na źródle Elgato Game Capture HD60 S+, a następnie przejdź do opcji Transformacja, Edytuj transformację. Jest to przydatne do wpisania konkretnych wartości.
Kolejność warstw
Jeśli planujesz mieć nakładki lub inne warstwy w scenie wraz z wideo z Elgato Game Capture HD60 S+, musisz upewnić się, że te nakładki znajdują się nad warstwą Elgato Game Capture HD60 S+. Podobnie jak w programie Photoshop lub innych edytorach obrazów, warstwy na dole listy źródeł znajdują się w tle, a warstwy na górze listy znajdują się na pierwszym planie.
Ogólne ustawienia OBS Studio
Aby ułatwić sobie początek pracy z OBS Studio, możesz skorzystać z Asystenta automatycznej konfiguracji. Tego asystenta można znaleźć w menu Narzędzia.
Asystent skonfiguruje OBS Studiona podstawie różnych informacji o komputerze, takich jak rozdzielczość monitora, wydajność systemu i szybkość internetu. Jest to dobra opcja dla początkujących.
W programie OBS Studioznajduje się wiele opcji, ale nie wszystkie są stosowane do podstaw korzystania z Elgato Game Capture HD60 S+. Dlatego skupimy się na podstawach. Przede wszystkim musimy upewnić się, że oprogramowanie będzie działać z prawidłową rozdzielczością i częstotliwością klatek.
Wideo
Możemy to zrobić, przechodząc do Plik> Ustawienia. Następnie przejdź do karty Wideo. Jeśli Kreator automatycznej konfiguracjijeszcze tego nie zmienił, zazwyczaj chcesz ustawić Rozdzielczość podstawową (Canvas)na 1920x1080. To jest rozdzielczość Twojego Canvaslub obszar roboczy z warstwami i nakładkami.
Następna opcja Rozdzielczość wyjściowa (skalowana)to to, co ostatecznie zostanie zapisane na dysku komputera lub wysłane do usługi streamingu. Jeśli masz wolniejsze połączenie internetowe lub słabszy komputer, możesz obniżyć Rozdzielczość wyjściową (skalowaną)na przykład do 1280x720.
Następnie będziesz chciał wybrać liczbę klatek na sekundę (FPS) swojego streama lub nagrania. Zazwyczaj chcesz mieć to ustawione na 60.
Dźwięk
Ogólne
W menu Dźwiękw Ustawieniach należy upewnić się, że Częstotliwość próbkowaniajest ustawiona na 48Khz. Nasze urządzenia Elgato Game Capturenatywnie pracują z 48Khz. Ustawienie tego na 44.1Khz może powodować załamanie się dźwięku, dryfowanie dźwięku w czasie lub inne anomalie.
Nasze urządzenia przechwytują dźwięk w formacie Stereo i nie obsługują dźwięku przestrzennego. Ustaw Kanałyna Stereo.
Urządzenia
W sekcji Urządzeniamożesz przypisać dodatkowe źródła dźwięku do użytku w transmisji lub nagraniu.
Dźwięk pulpituodnosi się do dźwięku wychodzącego z systemu. Ustawienie domyślne będzie próbować użyć tego samego urządzenia, które ustawiłeś dla komputera. Jednak jeśli masz określoną konfigurację, której nie chcesz zmieniać, możesz określić konkretne urządzenie.
Mikrofon/Dźwięk pomocniczysłuży do dodawania dodatkowych źródeł wejścia audio. Mogą to być mikrofony USB, wejścia Line-In lub inne wejścia z mikseren.
Zaawansowane
Jeśli chcesz słyszeć dźwięk z karty lub innych wejść sprzętowych, upewnij się, że wybierasz urządzenie, w którym chciałbyś słyszeć ten dźwięk. Zwykle będzie to to samo urządzenie co Dźwięk pulpitu.
Wyjście
Karta Wyjście to miejsce, gdzie kontrolujesz typ pliku wyjściowego, rozmiar pliku i miejsce jego zapisania. Zalecane jest pozostawienie trybu wyjściowego ustawionego na Prostydla początkujących.
Bitrate wideo
Jeśli używasz OBS Studiogłównie do transmisji, będziesz chciał ustawić Bitrate wideona poziom znacznie poniżej szybkości wysyłania twojego Internetu. Dobrą zasadą jest ustawienie go na 80% twojego wysyłania. Jeśli miałbyś 5000Kbps lub 5Mbps jako szybkość wysyłania, ustawienie tej wartości na 4000Kbps byłoby dobrym punktem wyjścia.
Koder
Opcja Koder odnosi się do tego, która część twojego systemu będzie wykonywać pracę kompresji wideo do transmisji lub nagrywania.
Oprogramowanie (x264)będzie używać procesora twojego systemu i ogólnie będzie mieć większy wpływ na wydajność komputera, ale może skutkować wyższą jakością.
Sprzęt (NVENC)będzie używać karty graficznej Nvidia twojego systemu i ogólnie będzie mieć mniejszy wpływ na wydajność komputera, ale może skutkować niższą jakością.
Bitrate audio
Kontroluje to bitrate, a zatem jakość audio twojej transmisji. Między 128Kbps a 160Kbps to dobre miejsce do rozpoczęcia.
Rozwiązywanie problemów
Brak sygnału
Upewnij się, że pracując z OBS Studio, 4K Capture Utilitylub inne oprogramowanie do przechwytywania wideo jest zamknięte. Elgato Game Capture HD60 S+można uzyskać dostęp tylko z jednego programu naraz.
Zamknij OBS Studioi otwórz nasze oprogramowanie 4K Capture Utility, aby sprawdzić, czy pojawi się sygnał. Jeśli sygnał nie pojawia się, będziesz musiał wykonać podstawowe rozwiązywanie problemów.
Jeśli widzisz obraz w 4K Capture Utility, to oznacza, że urządzenie działa prawidłowo. Zamknij 4K Capture Utility. Następnie w OBS Studiokliknij prawym przyciskiem myszy na warstwę Elgato Game Capture HD60 S+i przejdź do Właściwości.Następnie kliknij na Dezaktywuj. Czekaj 10 sekund i kliknij na Aktywuj. Jeśli to nie pomoże, zamknij Właściwości. Kliknij prawym przyciskiem myszy na warstwę ponownie i przejdź do usuwania. Spróbuj ponownie utworzyć Video Capture Device, jak widać w sekcji: Configuring your Game Capture HD60 S+
Wideo ma nieprawidłowy rozmiar
Jeśli zauważysz, że wideo z urządzenia Elgato Game Capture HD60 S+nie wypełnia sceny lub ma dziwny kształt, spróbuj kliknąć prawym przyciskiem myszy na warstwę Elgato Game Capture HD60 S+na liście źródeł, a następnie przejdź do opcji Transform i wybierz Reset Transform lub Stretch to Screen.
Wideo ma niższą jakość
Twoje urządzenie Elgato Game Capture HD60 S+może pracować z niższą rozdzielczością. Kliknij prawym przyciskiem myszy na warstwę Elgato Game Capture HD60 S+i przejdź do Właściwości. Następnie poszukaj opcji Resolution/FPS Type. Zmień ustawienie z Device Defaultna Custom.
Przejdź do następnej opcji na liście Resolution. Wybierz rozdzielczość źródła — może to być 1920x1080 dla 1080p lub 1280x720 dla 720p.
Następną opcję FPSmożna ustawić na Highest FPS.
Video Format można ustawić na Defaultlub YV12.
Obraz wygląda na opóźniony
Jeśli Twój obraz wydaje się przerywany lub niegładki, spróbuj przenieść Elgato Game Capture HD60 S+na inny port USB 3.0 w Twoim systemie. Ponieważ niektóre porty USB 3.0 dzielą przepustowość, może być konieczne sprawdzenie wielu połączeń.
W takim przypadku wybór urządzenia w OBS Studiomoże się zmienić. Kliknij prawym przyciskiem myszy na warstwę Elgato Game Capture HD60 S+i przejdź do właściwości.
Dźwięk z Chat Link nie działa
Może być konieczne upewnienie się, że OBS Studio prawidłowo używa wejścia analogowego na urządzeniu Elgato Game Capture HD60 S+. Otwórz 4K Capture Utility. Przejdź do Settings, następnie do karty Device. Stąd upewnij się, że wybrany jest Elgato Game Capture HD60 S+. Następnie zmień Audio Input z HDMI Audio na Analog Audio.
Po dokonaniu tej zmiany kliknij OK i zamknij 4K Capture Utility. OBS Studio powinno teraz odbierać dźwięk z Chat Link.
