2. Primeiros Passos com OBS Studio
3. Configurando seu Game Capture HD60 S
Neste guia, mostraremos como usar seu Elgato Game Capture HD60 Scom OBS Studioe configurar o software para aproveitar ao máximo seu dispositivo para gravação ou transmissão. Embora este guia seja escrito para OBS Studio, muitas das etapas são as mesmas para Streamlabs OBS.
O que é OBS Studio?
OBS Studio é uma ferramenta de transmissão e gravação gratuita e de código aberto com poderosos sistemas de sobreposição e controles de áudio. Pode fazer transmissão para TwitchTV, YouTube, Mixer, Facebook, Twitter, RestreamIOe muito mais. Também pode gravar e fazer transmissão ao mesmo tempo com diferentes configurações de qualidade, se desejado.
Você pode baixar a versão mais recente do OBS Studio aqui: https://obsproject.com/download
Versão atual conforme este guia: 24.0.3
Se você estiver interessado em aprender mais sobre OBS Studio e o que ele pode fazer, aqui está um Curso de Aprendizado de OBS Studio da EposVox: OBS Studio Master Class
Primeiros Passos com OBS Studio
Depois de ter o OBS Studioinstalado e aberto, vá para a metade inferior da janela do OBS Studio. Você deve encontrar uma coluna à esquerda chamada Scenese ao lado dela uma coluna chamada Sources. Abaixo da coluna Sources, clique no botão + abaixo. Em seguida, escolha Video Capture Device.
Uma nova janela pequena aparecerá perguntando como você deseja nomear a camada. Você é livre para nomeá-la como desejar, mas para este guia a chamaremos de 'Game Capture HD60 S'. Clique em OK.

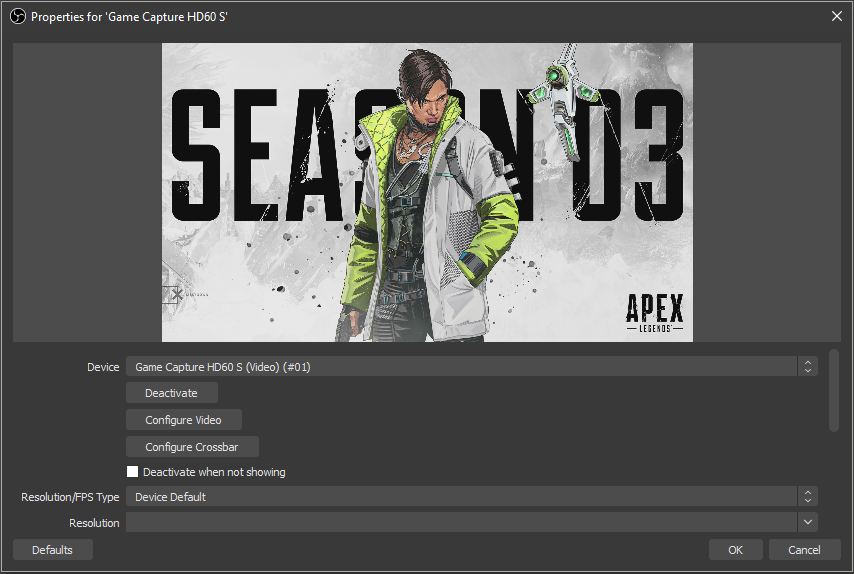

Uma nova janela maior com uma visualização aparecerá (veja abaixo). Está solicitando que você escolha o dispositivo de captura de uma lista e o configure. Na seleção de dispositivo, escolha "Game Capture HD60 S (Video) #01".
Directshow vs Legacy
Você pode notar que tem outra fonte na lista chamada "Elgato Game Capture HD" e a que escolhemos, "Game Capture HD60 S (video) #01". A primeira opção foi projetada para nossos modelos mais antigos Elgato Game Capture HDe Elgato Game Capture HD60. Mas ela não é necessária para o Elgato Game Capture HD60 S, Elgato Game Capture HD60 Pro, ou Elgato Game Capture 4K60 Pro.
A última opção usa algo conhecido como Directshow. Esta é uma funcionalidade do Windows que geralmente tem menor uso de CPU e permite que softwares como OBS Studiocontrolem diretamente o dispositivo. Se você estiver usando múltiplos cartuchos ao mesmo tempo, você precisaráusar a opção Directshowpara que isso funcione, pois a seleção "Elgato Game Capture HD" pode controlar apenas um dispositivo por vez.
Uma lista de dispositivos que têm suporte Multi-Dispositivo:
Elgato Game Capture HD60 S
Elgato Game Capture HD60 S+
Elgato Game Capture HD60 Pro
Elgato Game Capture 4K60 Pro
Elgato Game Capture 4K60 Pro MK.2
Configurando seu Elgato Game Capture HD60 S

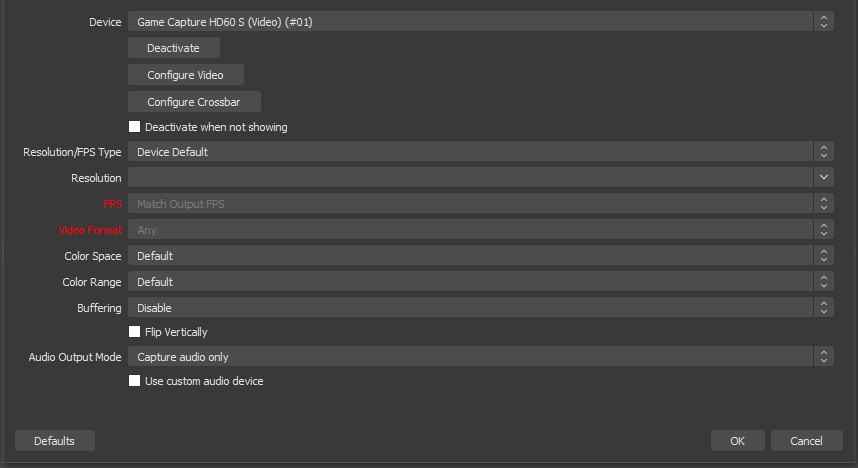

Abaixo da seleção do dispositivo e da visualização, você tem um conjunto de propriedades que pode alterar.
Desativar/Ativar
Esta função é essencialmente para desligar o dispositivo do OBS Studioou ligá-lo. Isso pode ser útil se você estiver enfrentando problemas como uma forma de fazer uma reinicialização suave do dispositivo. Mais informações em #Troubleshooting.
Configurar Vídeo

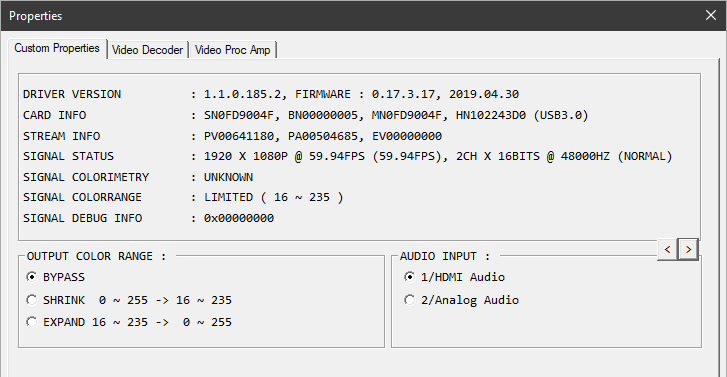

A função Configurar Vídeocom o ElgatoGame Capture HD60 Sé usada para visualizar as informações de sinal que o cartucho está recebendo. Isso é útil se você estiver solucionando problemas do tipo de sinal que vem do seu PC, Console ou outra fonte.
Também é usado para alterar a entrada de áudio de HDMI Audiopara Analog Audio, o que é importante se você estiver usando nosso adaptador Chat Link.
Configurar Crossbar
Este botão está atualmente não utilizado com nossos dispositivos.
Tipo de Resolução/FPS
Isso é usado para alternar entre resoluções e taxas de quadros automáticas ou personalizadas. Você geralmente pode deixar isso em Device Default. Mais informações em #Troubleshooting.
Espaço de Cor
Você pode deixar isso em Default.
Intervalo de Cor
Full e Partial referem-se ao quão expandido é o intervalo. Ter isso configurado incorretamente pode fazer seu vídeo parecer muito contrastado ou desbotado. Se você estiver capturando vídeo de um PC, isso pode precisar ser definido como Full. Se você estiver capturando de um console, geralmente Defaultou Partialé recomendado.
Buffer
Deixe o Buffer definido como Disable.
Modo de Saída de Áudio
Geralmente recomendamos definir isso para Capturar apenas áudio. Se você deseja ouvir o áudio vindo do Elgato Game Capture HD60 S, sugerimos usar o recurso de Monitoramento de Áudio do OBS Studio.
No entanto, você pode usar as opções Output Desktop Audio (Wave Out)ou Output Desktop Audio (DirectSound)para fazer isso também. Tenha em mente que o áudio que seus espectadores ouvem agora virá da sua faixa de Áudio de Desktop.
Dispositivo de Áudio Personalizado
Isso é normalmente usado para o ElgatoGame Capture HD60 Proou ElgatoGame Capture 4K60 Propara sincronizar áudio do adaptador Chat Linkconectado a outra porta do seu sistema com o dispositivo de captura. Isso geralmente não precisa ser alterado para o ElgatoGame Capture HD60 S, pois ele possui sua própria entrada de áudio alternativa.
Para usar o Chat Link dentro do OBS Studio com seu Elgato Game Capture HD60 S, clique com o botão direito na sua camada Elgato Game Capture HD60 Se vá para Properties. Depois clique em Configure Video. Você verá uma nova janela de cor cinza. Procure pela Opção de Entrada de Áudio no canto inferior direito e escolha 2/Analog Audio.
Ajustando a Cena
A visualização do OBS Studiorepresenta o que o espectador vê. Isso é chamado de Canvas e você consegue mover, girar, dimensionar, recortar e esticar diferentes objetos na cena. Esta área também pode ser alterada em tempo real durante a gravação ou transmissão. Você consegue adicionar ou remover objetos, bem como movê-los ou dimensioná-los enquanto estiver gravando ou transmitindo e essas alterações estarão no seu arquivo gravado ou aparecerão para os espectadores da sua transmissão.
Transformar
Mover
Para mover um objeto em sua cena, você pode passar o mouse sobre ele na visualização ou selecioná-lo em sua lista de Fontes. Em seguida, arraste-o pela visualização.
Escala
Se você não deseja que seu Elgato Game Capture HD60 Socupe toda a tela, você pode pegar um canto e arrastar em direção ao centro para torná-lo menor.
Cortar
Se você estiver capturando de um console antigo que está emitindo um sinal 4:3 ou não-panorâmico, você pode manter pressionada a tecla ALT e arrastar um lado para cortar o vídeo do Elgato Game Capture HD60 S. Você verá uma borda verde onde ocorreu um corte.
Para controles mais avançados, você pode clicar com o botão direito em sua fonte Elgato Game Capture HD60 S, depois ir para Transformar, Editar Transformação. Isso é útil para digitar valores específicos.
Ordem de Camadas
Se você planeja ter sobreposições ou outras camadas em sua cena com o vídeo do seu Elgato Game Capture HD60 S,você precisará garantir que essas sobreposições estejam acima de sua camada Elgato Game Capture HD60 S. Como no Photoshop ou outros editores de imagens, as camadas na parte inferior de sua lista de fontes estão no fundo e as camadas no topo da lista estão em primeiro plano.
Configurações Gerais do OBS Studio
Para começar na configuração do OBS Studio, você pode querer tentar o Assistente de Configuração Automática. Este Assistente pode ser encontrado no menu Ferramentas.
Este assistente configurará o OBS Studiocom base em vários detalhes sobre seu computador, como resolução do monitor, desempenho do seu sistema e velocidade da Internet. É uma boa opção para começar.
Existem muitas opções dentro do OBS Studio, mas nem todas se aplicam ao uso básico do seu Elgato Game Capture HD60 S. Portanto, nos concentraremos nos princípios básicos. Primeiro, precisamos garantir que o software esteja operando na resolução e taxa de fotogramas corretas.
Vídeo
Podemos fazer isso acessando Arquivo> Configurações. Em seguida, vá para a aba Vídeo. Se o Assistente de Configuração Automáticaainda não tiver alterado isso, você normalmente desejará definir sua Resolução Base (Canvas)para 1920x1080. Esta é a resolução do seu Canvasou a área de trabalho com suas camadas e sobreposições.
A próxima opção para Resolução de Saída (Dimensionada)é o que é finalmente gravado no disco do seu computador ou enviado para o serviço de streaming. Se você estiver em uma conexão de internet mais lenta ou um computador mais fraco, você pode reduzir a Resolução de Saída (Dimensionada)para 1280x720, por exemplo.
Em seguida, você desejará escolher a taxa de fotogramas ou FPS do seu stream ou gravação. Normalmente, você desejará ter isso definido como 60.
Áudio
Geral
Dentro do menu Áudionas Configurações, você deve se certificar de que Taxa de Amostragemestá definida para 48Khz. Nossos dispositivos Elgato Game Capturefuncionam nativamente em 48Khz. Definir isso para 44.1Khz pode causar travamento de áudio, desincronização de áudio ao longo do tempo ou outras anomalias.
Nossos dispositivos capturam áudio em Estéreo e não suportam som envolvente. Defina Canaispara Estéreo.
Dispositivos
Na seção Dispositivosvocê pode atribuir fontes de áudio adicionais para serem usadas em sua transmissão ou gravação.
Áudio de Desktoprefere-se ao som que sai do seu sistema. O padrão tentará usar o mesmo dispositivo que você configurou para seu computador. Mas se você tiver uma configuração específica que não deseja que mude, pode especificar um dispositivo específico.
Microfone/Áudio Auxiliaré para adicionar fontes de entrada de áudio adicionais. Estas podem ser microfones USB, entradas Line-In ou outras entradas de placas de mistura.
Avançado
Se você deseja ouvir áudio da sua placa ou outras entradas de hardware, certifique-se de selecionar o dispositivo onde deseja ouvir este áudio. Geralmente, seria o mesmo dispositivo que Áudio de Desktop.
Saída
A aba Saída é onde você controla o tipo de arquivo que sai, o tamanho do arquivo e onde ele é salvo. É recomendado deixar o Modo de Saída definido como Simplespara começar.
Taxa de Bits de Vídeo
Se você estiver usando OBS Studioprincipalmente para fazer transmissão ao vivo, você vai querer definir Taxa de Bits de Vídeopara um nível bem dentro da velocidade de upload da sua Internet. Uma boa regra a seguir é definir isso para 80% do seu upload. Se você tivesse 5000Kbps ou 5Mbps como sua velocidade de upload, então definir este valor para 4000Kbps seria um bom ponto de partida.
Codificador
A opção Codificador refere-se a qual parte do seu sistema fará o trabalho de compactar seu vídeo para transmissão ao vivo ou gravação.
Software (x264)usará o processador do seu sistema e geralmente terá um impacto maior no desempenho do computador, mas pode resultar em qualidade mais alta.
Hardware (NVENC)usará a Placa de Vídeo Nvidia do seu sistema e geralmente terá um impacto menor no desempenho do computador, mas pode resultar em qualidade mais baixa.
Taxa de Bits de Áudio
Isso controla a taxa de bits e, portanto, a qualidade do áudio da sua transmissão. Entre 128Kbps e 160Kbps é um bom lugar para começar.
Solução de Problemas
Sem Sinal
Certifique-se de que ao trabalhar com OBS Studio, o Game Capture HD, o 4K Capture Utilityou outro software de captura esteja fechado. O Elgato Game Capture HD60 Spode ser acessado por apenas um programa de cada vez.
Feche o OBS Studioe abra nosso software Game Capture HDou 4K Capture Utilitypara verificar se um sinal aparece. Se nenhum sinal estiver aparecendo, você precisará fazer algumas etapas gerais de solução de problemas.
Se você ver vídeo no Game Capture HDou 4K Capture Utility, então seu dispositivo está funcionando corretamente. Feche o Game Capture HDe/ou 4K Capture Utility. Em seguida, dentro do OBS Studio, clique com o botão direito na camada Elgato Game Capture HD60 Se vá para Propriedades.Em seguida, clique em Desativar. Aguarde 10 segundos e clique em Ativar. Se isso não ajudar, feche Propriedades. Clique com o botão direito na sua camada novamente e vá para remover. Tente refazer o Dispositivo de Captura de Vídeo conforme visto na seção #Adding-the- Game-Capture-HD60 S-to-your-Scene.
O vídeo não tem o tamanho correto
Se você notar que o vídeo do seu Elgato Game Capture HD60 Snão está preenchendo sua cena ou está com uma forma estranha, tente clicar com o botão direito na camada HD60 S em sua lista de fontes, depois vá para Transformar e selecione Redefinir Transformação ou Esticar para a Tela.
Vídeo com qualidade inferior
Seu Elgato Game Capture HD60 Spode estar operando em uma resolução inferior. Clique com o botão direito na camada Elgato Game Capture HD60 Se vá para Propriedades. Em seguida, procure por Tipo de Resolução/FPS. Altere isso de Padrão do Dispositivopara Personalizado.
Vá para a próxima opção da lista Resolução. Selecione a resolução de sua fonte, que pode ser 1920x1080 para 1080p ou 1280x720 para 720p.
A próxima opção, FPS, pode ser definida como Maior FPS.
Formato de Vídeo pode ser definido como Padrãoou YV12.
Meu áudio do Chat Link não está funcionando
OBS Studionão usa as mesmas configurações de áudio para seu Elgato Game Capture HD60 Sque você pode ter configurado no software Elgato Game Capture HDou 4K Capture Utility. Clique com o botão direito na camada Elgato Game Capture HD60 Se vá para Propriedades. Em seguida, clique em Configurar Vídeo.
Você verá uma nova janela de cor cinza. Procure pela Opção de Entrada de Áudio no canto inferior direito e escolha 2/Analog Audio.
