Elgato Game Capture HD60подключается к Wii Uс помощью HDMI. Видеосигнал может передаваться на телевизор через HDMI. В комплекте поставки включен кабель HDMI.

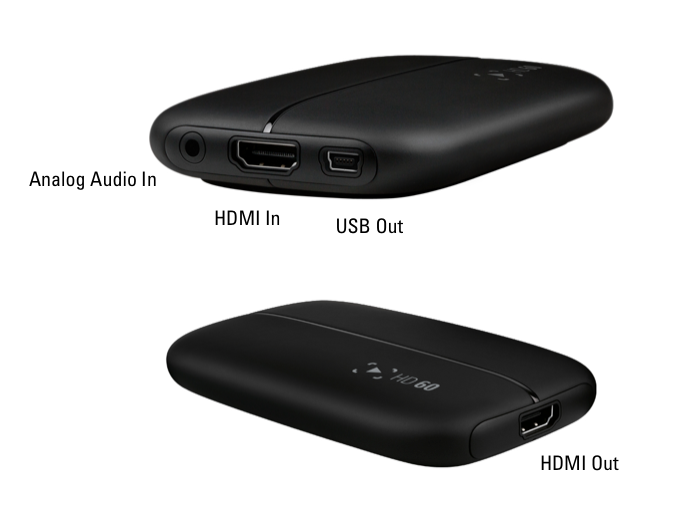

Входы и выходы

Elgato Game Capture HD60 имеет два входа и два выхода:


HDMI вход

Подключается к игровой консоли или другому источнику видеосигнала. Сигналы, защищенные HDCP, использовать нельзя.


Аналоговый аудиовход

Подключается к аналоговому источнику звука с помощью кабеля 3,5 мм. Это линейный аудиовход, а не микрофонный порт.


USB выход

Отправляет видео в формате H.264 на компьютер через USB 2.0. Сигнал задерживается на несколько секунд от прямой трансляции. USB кабель также питает устройство Elgato Game Capture HD60.


HDMI выход

Отправляет сигнал HDMI в режиме реального времени на телевизор или дисплей, чтобы вы могли нормально играть в свою игру.

Этапы установки

Загрузите и установите программное обеспечение Elgato Game Capture HDверсии 2.0 или выше:

https://www.elgato.com/en/game-capture-hd-support

Подключите Wii Uк HDMI входуустройства Elgato Game Capture HD60с помощью кабеля HDMI

Подключите HDMI выходустройства Elgato Game Capture HD60к телевизору или дисплею с помощью кабеля HDMI.

Подключите Elgato Game Capture HD60к компьютеру с помощью USB кабеля.

Устранение проблем — на телевизоре не отображается изображение

Если ваш телевизор поддерживает только 1080i или 720p, но не 1080p, вы можете не получить видеосигнал при первом подключении Elgato Game Capture HD60. Видео может по-прежнему отображаться в программном обеспечении, но не на телевизоре.

Решением будет установка Wii Uна вывод видео в формате 720p или 1080i — в любом формате, который поддерживает ваш телевизор.
