Elgato Game Capture HD60подключается к Nintendo Switch Dockс помощью HDMI. Видеосигнал может также передаваться на телевизор через HDMI. Кабель HDMI входит в комплект.
6 июня 2025 г.- Теперь у нас есть новая статья, посвящённая устранению неполадок видео и аудио Switch 2.

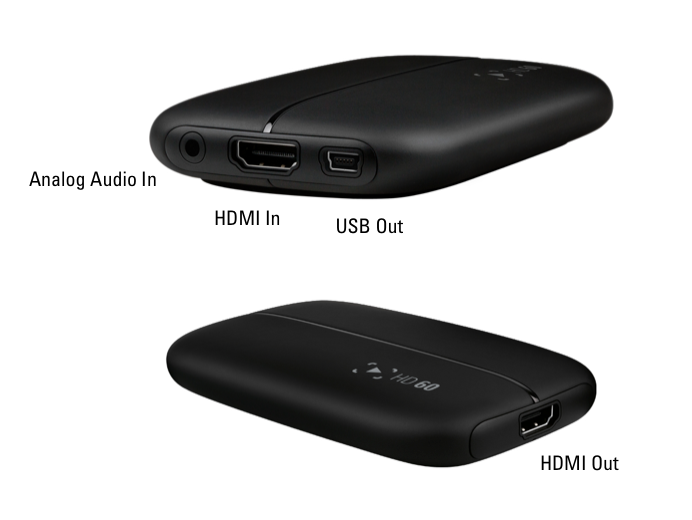

Входы и выходы
Elgato Game Capture HD60имеет два входа и два выхода:
Вход HDMI
Подключается к игровой консоли или другому видеоисточнику. Сигналы, защищённые HDCP, использовать нельзя.
Аналоговый вход для звука
Подключается к аналоговому источнику звука с помощью кабеля 3,5 мм. Это линейный вход для звука, а не порт для микрофона.
Выход USB
Передаёт видео, закодированное в H.264, на компьютер через USB 2.0. Сигнал отличается от живого потока на несколько секунд. Кабель USB также обеспечивает питание оборудования Elgato Game Capture HD60.
Выход HDMI
Передаёт сигнал HDMI в реальном времени на телевизор или дисплей, чтобы вы могли играть в игру обычным образом.
Необходимое оборудование для установки
• Nintendo Switch
• Nintendo Switch Dockс подключённым адаптером питанияи кабелем HDMI
• Настольный ПК с подключённым Elgato Game Capture HD60к порту USB 2.x.
• 1 кабель HDMI, входящий в комплект Elgato Game Capture HD60.
Этапы установки
Сама Nintendo Switchне имеет видеовыхода — вы не можете подключить её прямо к Elgato Game Capture HD60, какой бы адаптер вы ни пытались использовать.
Вместо этого вы должны подключить её к специальной Nintendo Switch Dock, которая идёт в комплекте с Nintendo Switch. Эта Dockимеет HDMI выход.
1) Подключите один конец кабеля HDMI к порту HDMI OUT на Nintendo Switch Dock.
2) Подключите другой конец этого кабеля к порту HDMI IN на Elgato Game Capture HD60.
3) Подключите один конец второго кабеля HDMI к порту HDMI OUT на Elgato Game Capture HD60.
4) Подключите другой конец этого кабеля к порту HDMI IN вашего ТВ/монитора.
5) Поместите Nintendo Switchв Nintendo Switch Dock.
6) Убедитесь, что Elgato Game Capture HD60подключена к компьютеру через USB, и запустите программное обеспечение Elgato Game Capture HD.
Устранение неполадок — изображение не появляется на ТВ
Если ваш телевизор поддерживает только 720p, но не 1080p, то при первом подключении Elgato Game Capture HD60может не отображаться видео. Видео по-прежнему может появляться в программном обеспечении, но не на вашем телевизоре.
Решением будет установить вывод видео на Nintendo Switchна 720p.
Устранение неполадок — нет звука
Если вы подключите наушники или гарнитуру к Nintendo Switch, пока она находится в Nintendo Switch Dock, звук не будет передаваться на выход HDMI. Это означает, что звук не будет достигать вашего устройства Elgato Gamingили телевизора/дисплея с сквозной передачей.
Это связано с тем, как разработана Nintendo Switch. Только Nintendo может изменить эту конструкцию.
Если вы снимете гарнитуру или наушники, звук вернётся в захват.
Чтобы использовать гарнитуру с Nintendo Switch, одним из решений является использование кабеля Elgato Chat Link Pro.
Если вам требуется помощь, не стесняйтесь связаться с нами через виджет справа.
