В этом руководстве мы покажем вам, как использовать Elgato Game Capture HD60 Sс OBS Studioи настроить программное обеспечение для максимального использования возможностей вашего устройства для записи или трансляции. Хотя это руководство написано для OBS Studio, многие из этих шагов также применимы к Streamlabs OBS.
Что такое OBS Studio?
OBS Studio — это бесплатный инструмент для трансляции и записи с открытым исходным кодом, обладающий мощными системами наложения и управлением звуком. Он может транслировать на TwitchTV, YouTube, Mixer, Facebook, Twitter, RestreamIOи другие платформы. Также он может одновременно записывать и транслировать с различными параметрами качества, если требуется.
Вы можете загрузить последнюю версию OBS Studio здесь: https://obsproject.com/download
Текущая версия на момент написания этого руководства: 24.0.3
Если вы хотите узнать больше о OBS Studio и его возможностях, вот учебный курс по OBS Studio от EposVox: OBS Studio Master Class
Начало работы с OBS Studio

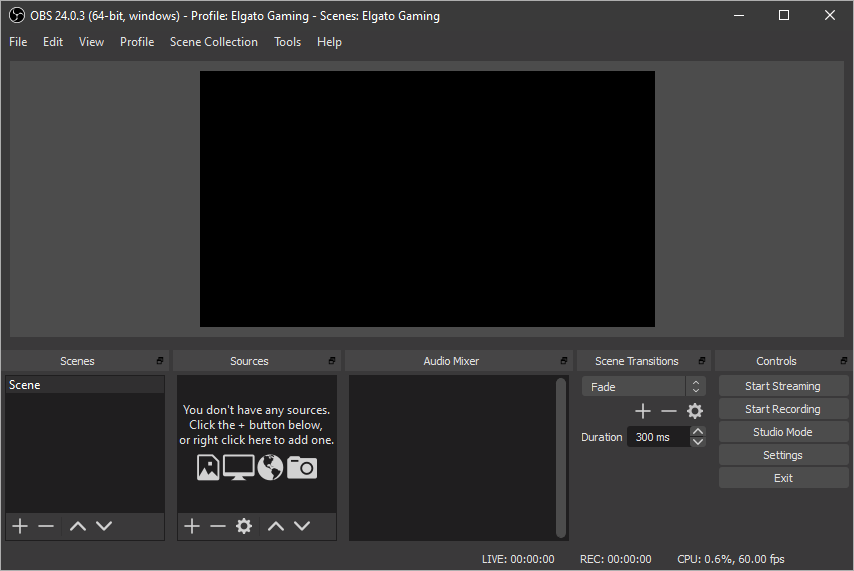

После установки и открытия OBS Studioперейдите в нижнюю половину окна OBS Studio. Вы должны увидеть колонку слева с названием Scenes(Сцены) и рядом с ней колонку с названием Sources(Источники). Под колонкой Sourcesнажмите на кнопку + ниже. Затем выберите Video Capture Device(Устройство видеозахвата).
Появится новое небольшое окно, в котором вас попросят назвать слой. Вы можете назвать его как угодно, но в этом руководстве мы назовем его «Game Capture HD60 S». Нажмите на OK.

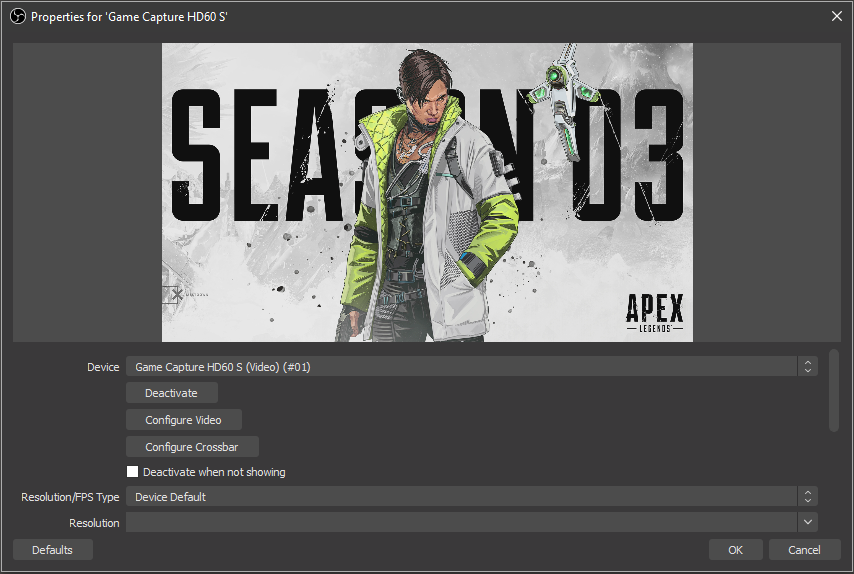

Появится новое большое окно с предпросмотром (как показано ниже). Оно просит вас выбрать устройство захвата из списка и настроить его. В разделе выбора устройства выберите «Game Capture HD60 S (Video) #01».
Directshow vs Legacy
Вы можете заметить, что в списке есть еще один источник под названием "Elgato Game Capture HD" и тот, который мы выбрали, "Game Capture HD60 S (video) #01". Первый вариант был разработан для наших более старых Elgato Game Capture HDи Elgato Game Capture HD60. Однако он не требуется для Elgato Game Capture HD60 S, Elgato Game Capture HD60 Proили Elgato Game Capture 4K60 Pro.
Второй вариант использует технологию, известную как Directshow. Это функциональность Windows, которая обычно имеет меньшее потребление ЦП и позволяет такому программному обеспечению, как OBS Studio, напрямую управлять устройством. Если вы используете несколько карт одновременно, вам необходимоиспользовать опцию Directshow, так как выбор "Elgato Game Capture HD" может управлять только одним устройством одновременно.
Список устройств с поддержкой Multi-Device:
Elgato Game Capture HD60 S
Elgato Game Capture HD60 S+
Elgato Game Capture HD60 Pro
Elgato Game Capture 4K60 Pro
Elgato Game Capture 4K60 Pro MK.2
Настройка вашего Elgato Game Capture HD60 S

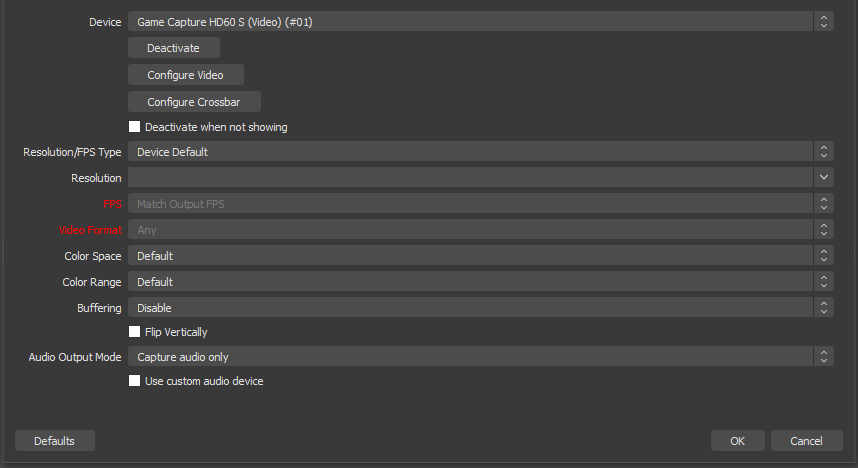

Ниже выбора устройства и предпросмотра расположен набор свойств, которые вы можете изменить.
Деактивировать/Активировать
Эта функция предназначена по существу для отключения устройства из OBS Studioили его включения. Это может быть полезно, если у вас возникают проблемы, как способ мягкого перезагрузить устройство. Дополнительная информация в #Troubleshooting.
Настроить видео

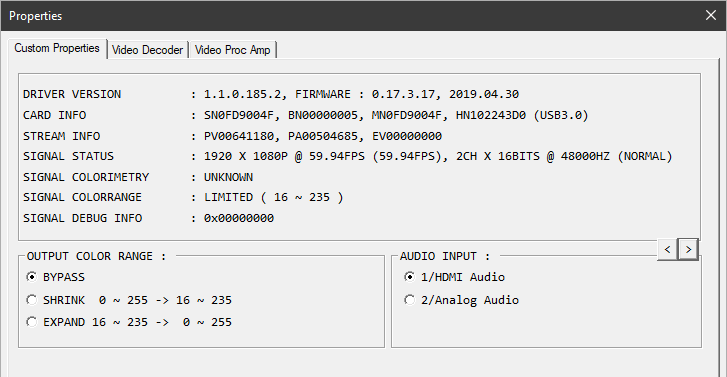

Функция Настроить видеов ElgatoGame Capture HD60 Sиспользуется для просмотра информации сигнала, который получает карта. Это полезно, если вы устраняете неполадки с типом сигнала, поступающего с вашего ПК, консоли или другого источника.
Она также используется для переключения аудиовхода с HDMI Audioна Analog Audio, что важно, если вы используете наш адаптер Chat Link.
Настроить Crossbar
Эта кнопка в настоящее время не используется с нашими устройствами.
Тип разрешения/FPS
Это используется для переключения между автоматическим и пользовательским разрешениями и частотой кадров. Обычно вы можете оставить это на Device Default. Дополнительная информация в #Troubleshooting.
Цветовое пространство
Вы можете оставить это на Default.
Цветовой диапазон
Full и Partial относятся к тому, насколько расширен диапазон. Неправильная установка может привести к тому, что видео будет выглядеть чрезмерно контрастным или размытым. Если вы захватываете видео с ПК, это может потребоваться установить на Full. Если вы захватываете с консоли, обычно рекомендуется Defaultили Partial.
Буферизация
Оставьте буферизацию установленной на Disable.
Режим аудиовыхода
Мы обычно рекомендуем установить это на "Захватывать только аудио". Если вы хотите прослушивать аудио, поступающее с Elgato Game Capture HD60 S, мы рекомендуем использовать функцию Audio Monitoring в OBS Studio.
Однако вы также можете использовать опции Output Desktop Audio (Wave Out)или Output Desktop Audio (DirectSound)для этого. Помните, что аудио, которое будут слышать ваши зрители, будет исходить с вашей дорожки Desktop Audio.
Пользовательское аудиоустройство
Это обычно используется для ElgatoGame Capture HD60 Proили ElgatoGame Capture 4K60 Proдля синхронизации аудио с адаптера Chat Link, подключенного к другому порту вашей системы, с устройством захвата. Это обычно не требует изменения для ElgatoGame Capture HD60 S, так как он имеет собственный альтернативный аудиовход.
Чтобы использовать Chat Link в OBS Studio с вашим Elgato Game Capture HD60 S, щелкните правой кнопкой мыши на слое Elgato Game Capture HD60 Sи перейдите в Properties. Затем нажмите на Configure Video. Вы увидите новое окно серого цвета. Найдите опцию Audio Input внизу справа и выберите 2/Analog Audio.
Настройка сцены
Предпросмотр OBS Studioпоказывает то, что видит зритель. Это называется Canvas, и вы можете перемещать, поворачивать, масштабировать, обрезать и растягивать различные объекты в сцене. Эта область также может изменяться в реальном времени во время записи или трансляции. Вы можете добавлять или удалять объекты, а также перемещать или масштабировать их во время записи или трансляции, и эти изменения будут в вашем записанном файле или отображаться для зрителей вашей трансляции.
Трансформация
Перемещение
Чтобы переместить объект в сцене, наведите на него курсор в окне предпросмотра или выберите его в списке источников. Затем перетащите его в окне предпросмотра.

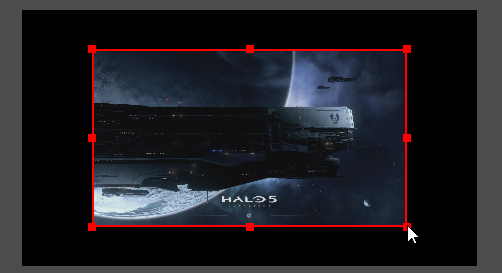

Масштабирование
Если вы не хотите, чтобы Elgato Game Capture HD60 Sзанимал весь экран, вы можете захватить один из углов и перетащить его к центру, чтобы уменьшить размер.

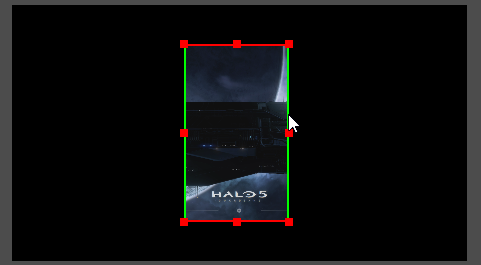

Обрезка
Если вы захватываете сигнал со старой консоли в формате 4:3 или не широкоэкранный сигнал, вы можете удерживать клавишу ALT и перетащить сторону для обрезки видео с Elgato Game Capture HD60 S. Вы увидите зеленую границу в месте обрезки.
Для более продвинутых параметров вы можете щелкнуть правой кнопкой мыши на источнике Elgato Game Capture HD60 S, затем перейти к Transform (Трансформация) и Edit Transform (Редактировать трансформацию). Это полезно для ввода конкретных значений.
Порядок слоев
Если вы планируете использовать оверлеи или другие слои в сцене вместе с видео с Elgato Game Capture HD60 S,убедитесь, что эти оверлеи расположены поверх слоя Elgato Game Capture HD60 S. Как в Photoshop и других редакторах изображений, слои в нижней части списка источников находятся в фоне, а слои в верхней части списка — в переднем плане.
Общие параметры OBS Studio
Чтобы быстро начать настройку OBS Studio, вы можете использовать Мастер автоматической настройки. Этот мастер находится в меню Tools (Инструменты).
Мастер настроит OBS Studioна основе различных параметров вашего компьютера, таких как разрешение монитора, производительность системы и скорость интернета. Это хороший вариант для начала работы.
В OBS Studioесть много опций, но не все они применяются к базовому использованию Elgato Game Capture HD60 S. Поэтому мы сосредоточимся на основах. Во-первых, нам нужно убедиться, что программное обеспечение работает с правильным разрешением и частотой кадров.

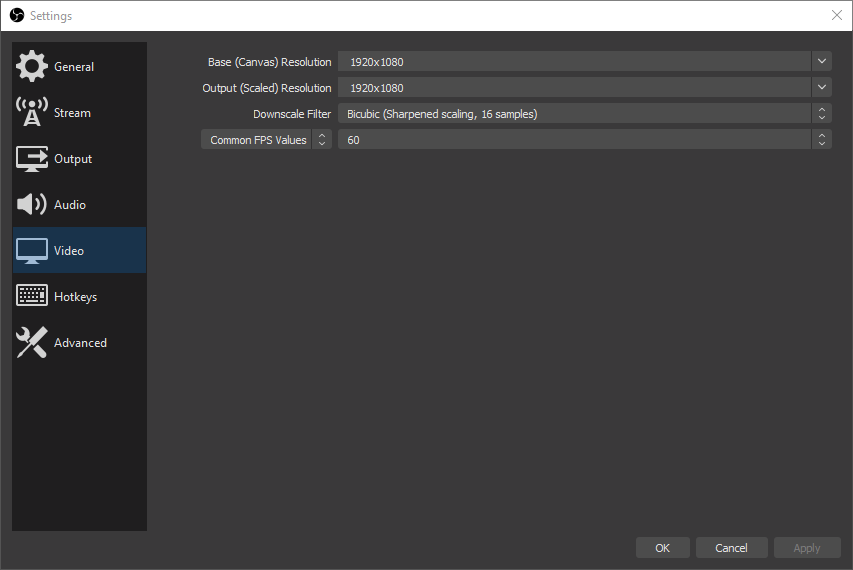

Видео
Это можно сделать, перейдя в Файл> Параметры. Затем откройте вкладку Видео. Если Мастер автоконфигурацииеще не изменил эти параметры, обычно требуется установить Базовое разрешение (Canvas)на 1920x1080. Это разрешение вашего Canvasили рабочей области с вашими слоями и оверлеями.
Следующий параметр Выходное разрешение (Scaled)— это то, что в конечном итоге записывается на диск компьютера или отправляется на сервис потокового вещания. Если у вас медленное интернет-соединение или слабый компьютер, вы можете снизить Выходное разрешение (Scaled), например до 1280x720.
Далее вы захотите выбрать частоту кадров или FPS вашего потока или записи. Обычно это значение следует установить на 60.

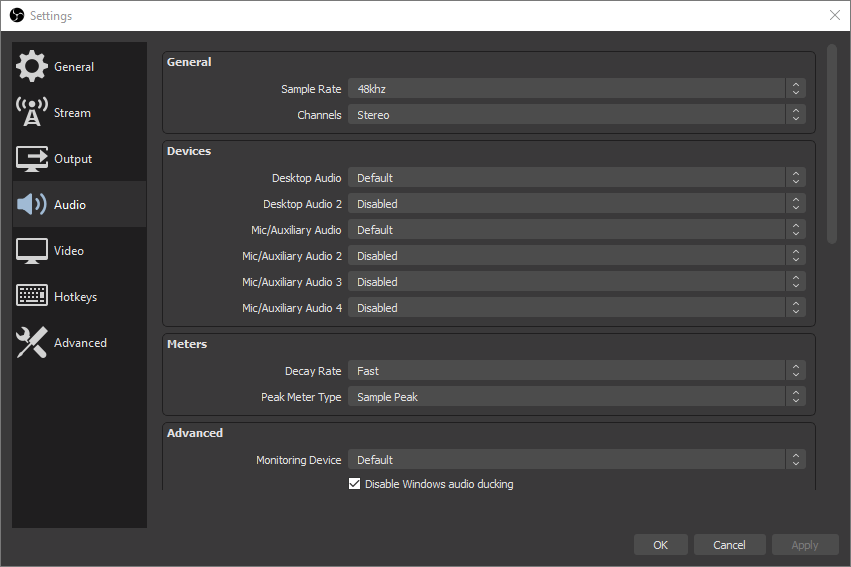

Звук
Общие параметры
В меню Звукв разделе Параметры убедитесь, что для параметра Частота дискретизацииустановлено значение 48 кГц. Устройства Elgato Game Captureработают на частоте 48 кГц по умолчанию. Установка значения 44,1 кГц может привести к искажению звука, дрейфу звука со временем или другим аномалиям.
Наши устройства захватывают звук в стерео и не поддерживают объемный звук. Установите для параметра Каналызначение Стерео.
Устройства
В разделе Устройствавы можете назначить дополнительные источники звука для использования в потоке или записи.
Звук рабочего стола— это звук, выходящий из вашей системы. По умолчанию будет использоваться то же устройство, которое установлено на вашем компьютере. Однако, если у вас есть специальная конфигурация, которую вы не хотите менять, вы можете указать конкретное устройство.
Микрофон/вспомогательный звукпредназначен для добавления дополнительных источников звука. Это могут быть USB-микрофоны, входы Line-In или другие входы с микшерных пультов.
Дополнительно
Если вы хотите слышать звук с вашей карты или других аппаратных входов, обязательно выберите устройство, на котором вы хотите слышать этот звук. Обычно это то же устройство, что и Звук рабочего стола.

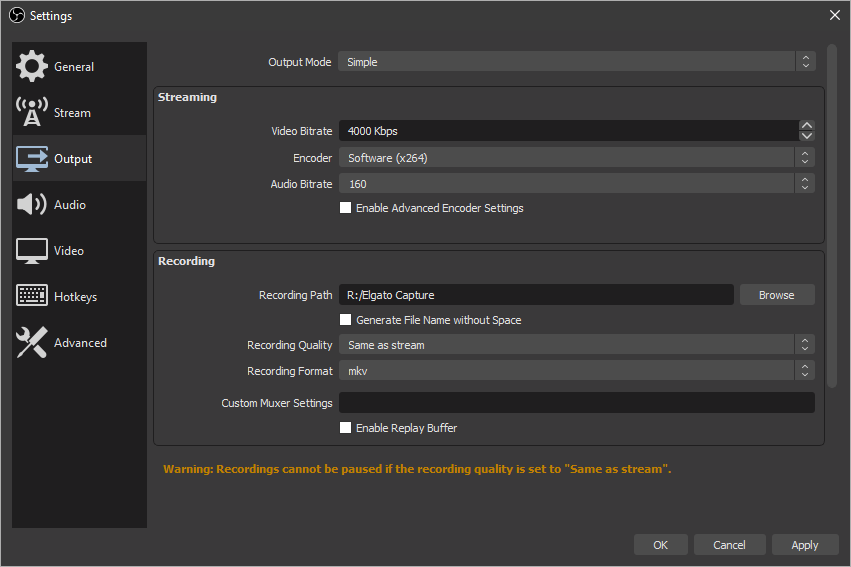

Выход
На вкладке "Выход" можно управлять типом выходного файла, его размером и местом сохранения. Для начала рекомендуется оставить режим выхода установленным на Простой.
Битрейт видео
Если вы используете OBS Studioв основном для трансляции, рекомендуется установить Битрейт видеона уровень, который хорошо укладывается в скорость загрузки вашего интернета. Хорошее правило — установить его на 80% от скорости загрузки. Если у вас скорость загрузки 5000 Кбит/с или 5 Мбит/с, то установка значения 4000 Кбит/с будет хорошей отправной точкой.
Кодировщик
Опция "Кодировщик" определяет, какая часть вашей системы будет сжимать видео для трансляции или записи.
Программный (x264)будет использовать процессор вашей системы, как правило, будет больше влиять на производительность компьютера, но может обеспечить более высокое качество.
Аппаратный (NVENC)будет использовать видеокарту Nvidia вашей системы, как правило, будет меньше влиять на производительность компьютера, но может обеспечить более низкое качество.
Битрейт аудио
Это управляет битрейтом и качеством звука вашей трансляции. От 128 Кбит/с до 160 Кбит/с — это хорошая отправная точка.
Устранение неполадок
Нет сигнала
Убедитесь, что когда вы работаете с OBS Studio, Game Capture HD, 4K Capture Utilityили другое программное обеспечение для захвата закрыто. Elgato Game Capture HD60 Sможет быть доступен только для одной программы одновременно.
Закройте OBS Studioи откройте нашу программу Game Capture HDили 4K Capture Utility, чтобы проверить наличие сигнала. Если сигнал не появляется, вам потребуется провести общее устранение неполадок.
Если вы видите видео в Game Capture HDили 4K Capture Utility, то ваше устройство работает правильно. Закройте Game Capture HDи/или 4K Capture Utility. Затем в OBS Studioщелкните правой кнопкой мыши на слое Elgato Game Capture HD60 Sи выберите Properties(Свойства). Затем нажмите на Deactivate(Деактивировать). Подождите 10 секунд и нажмите на Activate(Активировать). Если это не поможет, закройте Properties(Свойства). Щелкните правой кнопкой мыши на слое еще раз и выберите удалить. Попробуйте пересоздать Video Capture Device, как показано в разделе #Adding-the- Game-Capture-HD60 S-to-your-Scene.
Видео имеет неправильный размер
Если видео с Elgato Game Capture HD60 Sне заполняет вашу сцену или имеет странную форму, попробуйте щелкнуть правой кнопкой мыши на слое HD60 S в списке источников, затем перейдите в раздел Transform и выберите Reset Transform или Stretch to Screen.
Видео низкого качества
Ваш Elgato Game Capture HD60 Sможет работать с более низким разрешением. Щелкните правой кнопкой мыши на слой Elgato Game Capture HD60 Sи перейдите в Properties. Затем найдите Resolution/FPS Type.Измените значение с Device Defaultна Custom.
Перейдите к следующему параметру в списке Resolution. Выберите разрешение вашего источника, это может быть 1920x1080 для 1080p или 1280x720 для 720p.
Следующий параметр FPSможно установить на Highest FPS.
Video Format можно установить на Defaultили YV12.
My Chat Link audio isn't working
OBS Studioне использует те же параметры звука для вашего Elgato Game Capture HD60 S, которые вы могли установить в программном обеспечении Elgato Game Capture HDили 4K Capture Utility. Щелкните правой кнопкой мыши на слое Elgato Game Capture HD60 Sи перейдите в Свойства. Затем нажмите на Настроить видео.
Вы увидите новое окно серого цвета. Найдите параметр Audio Input Option в нижнем правом углу и выберите 2/Analog Audio.
