Следующая статья предназначена для продукта, который теперь считается Legacy (EOL) статус. По этой причине приведенная ниже информация может не совпадать с возможностями текущего оборудования и программного обеспечения Elgato. |
В этом руководстве показано, как использовать Elgato Game Capture HD60 S+ с OBS Studio. Хотя это руководство написано для OBS Studio, многие шаги одинаковы для Streamlabs Desktop.
Содержание
- Требования
- Мастер автоматической конфигурации OBS
- Настройка записей OBS
- Добавление HD60 S+ в OBS Studio (видео)
- Добавление HD60 S+ в OBS Studio (аудио)
Требования
- Elgato Game Capture HD60 S+
- Процессор Apple silicon M1 или четырехъядерный процессор Intel Core i5 4-го поколения (i5-4xxx или аналогичный) или более новый.
- macOS 10.13 или более поздняя версия
- OBS Studio 27.2.4 или более новая версия установлена
Мастер автоматической конфигурации
OBS Studio предлагает автоматическую конфигурацию, которая автоматически тестирует вашу систему и пытается найти параметры, которые может обработать ваш компьютер. Это включает потоковое вещание или запись, разрешение, битрейт, кодировщик, поставщика потоковой трансляции и т. д. Вы всегда можете позже изменить параметры вручную.
Мастер автоматической конфигурации
1) Откройте OBS Studio.

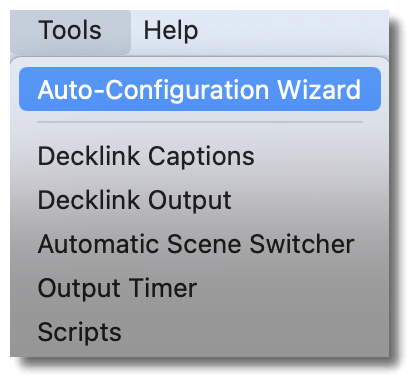

2) Перейдите в Меню и выберите Инструменты > Мастер автоматической конфигурации.

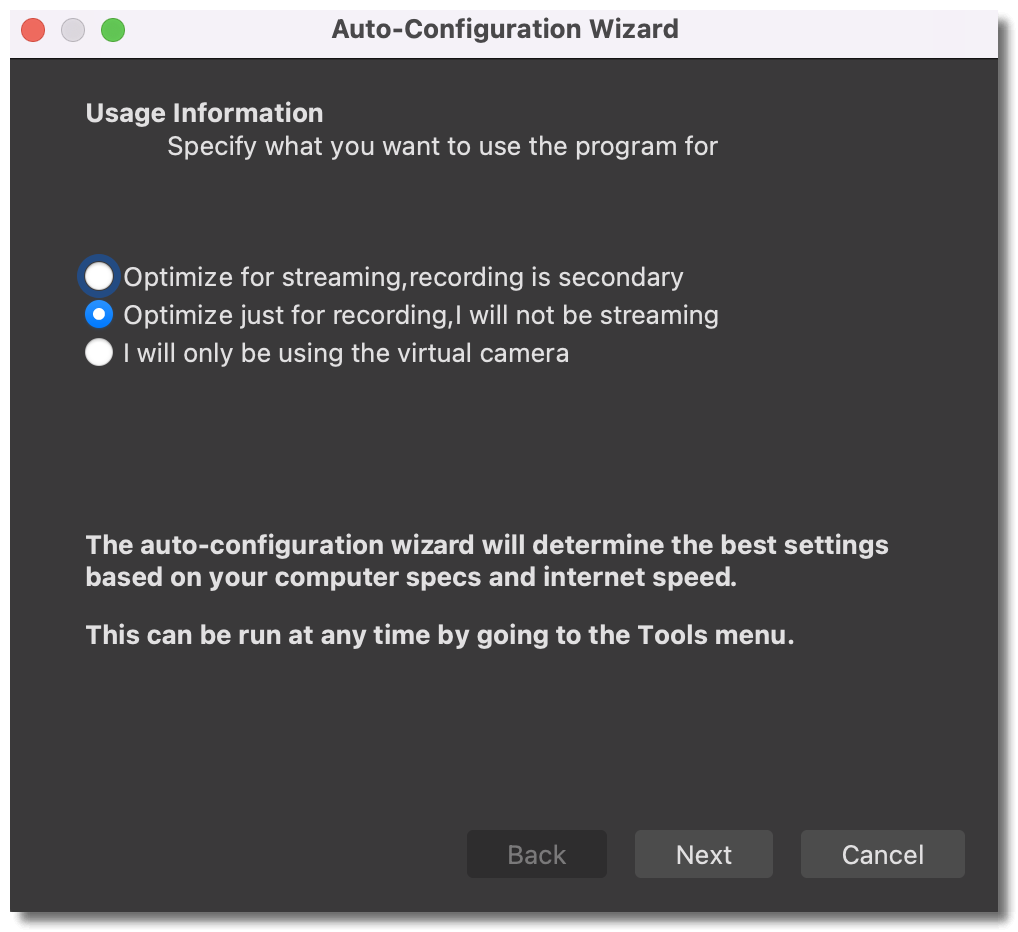

3) Появится Мастер автоматической конфигурации . В этом руководстве мы выберем "Запись", но выберите наиболее подходящий для вас вариант и нажмите Далее.

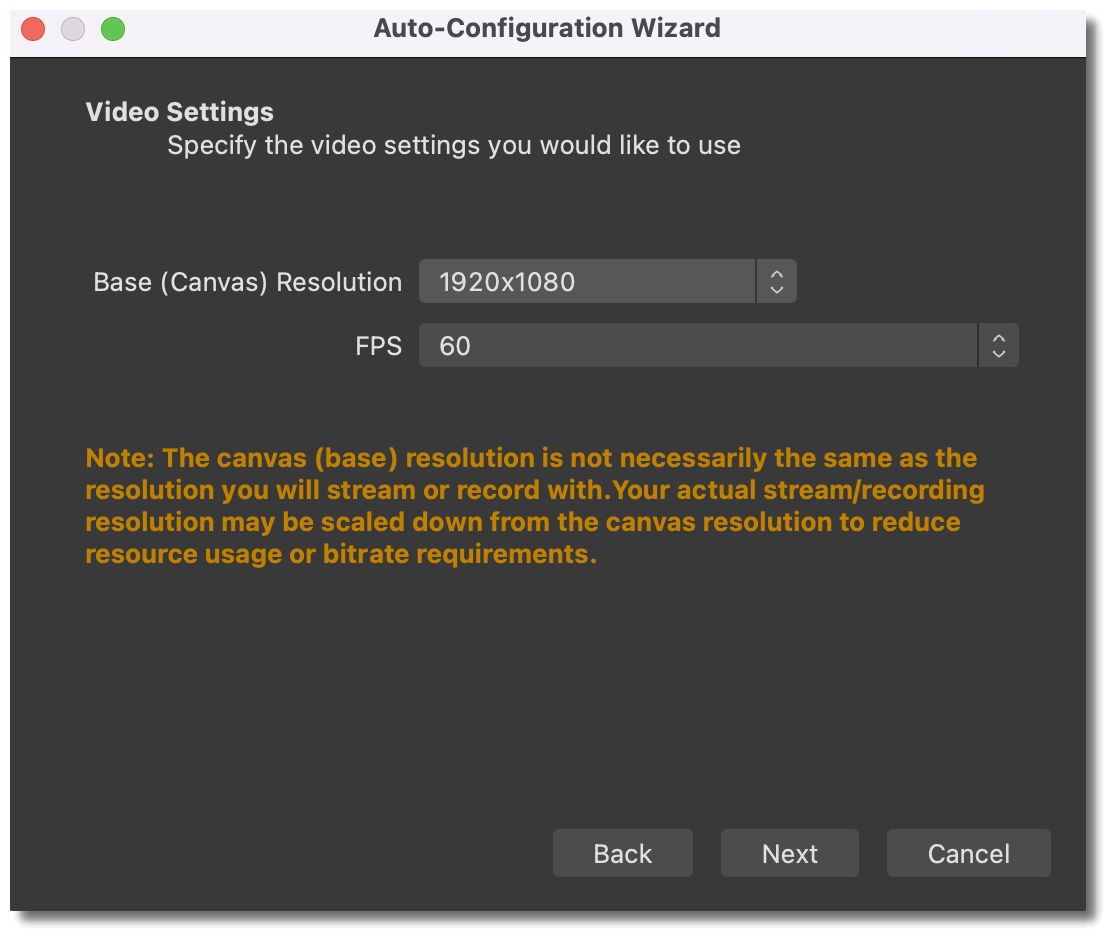

4) Теперь появятся параметры видео. Выберите Базовое (холст) разрешение и Частоту кадров. Для этого примера мы выберем базовое разрешение 1920x1080 и 60 FPS. После выбора параметров нажмите "Далее".

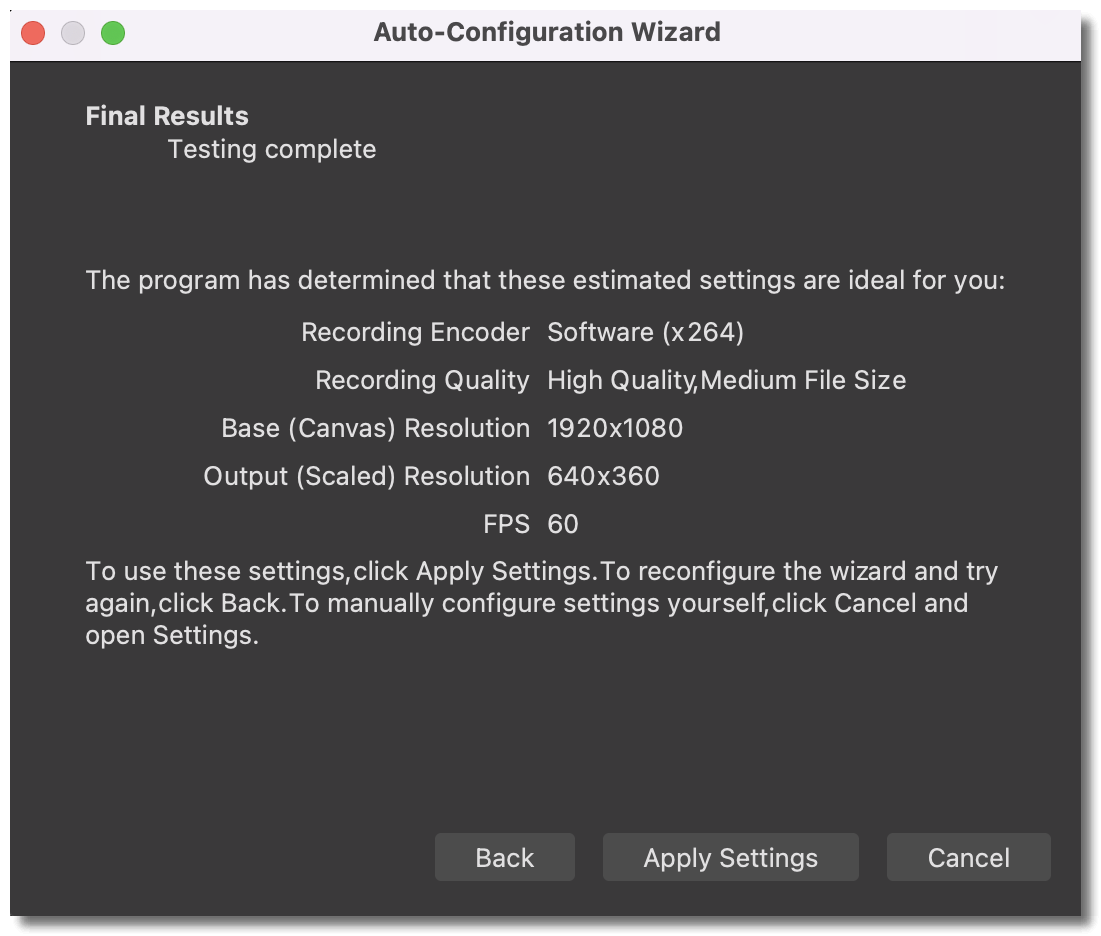

5) OBS Studio попытается определить оптимальные параметры для вашего Mac. Если вы не довольны результатами, нажмите "Отмена", чтобы установить параметры вручную.
Настройка записей OBS
Видео
OBS Studio предоставляет возможность регулировки частоты кадров (FPS), базового холста и разрешения выходного сигнала. Базовый холст определяет, что отображает OBS, а разрешение выходного сигнала изменяет разрешение записи.
1) Перейдите в нижний правый угол OBS Studio и выберите Параметры.

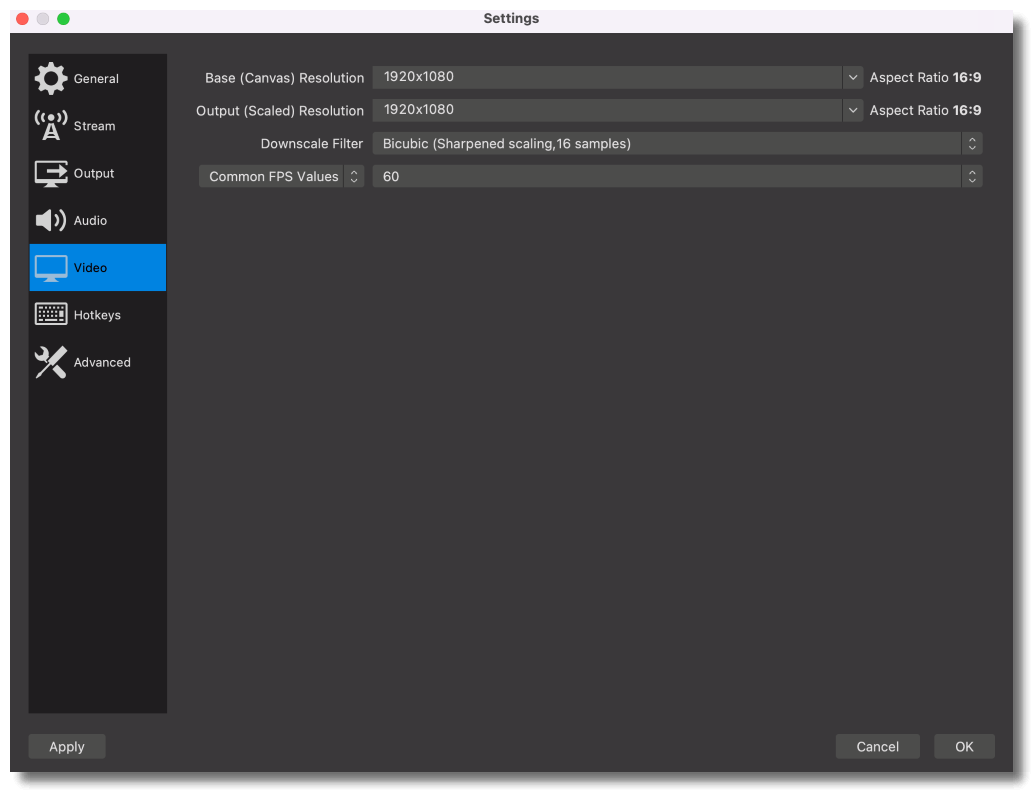

2) Откроется новое окно — выберите Видео вкладку. Теперь вы сможете настроить разрешение Base (Canvas), разрешение Output (Scaled), фильтр понижающей дискретизации и частоту кадров.
Вывод
Вкладка Вывод позволяет вам настроить энкодер, видеобитрейт/аудиобитрейт, путь записи и многое другое.
1) Перейдите в нижний правый угол OBS Studio и выберите Параметры.
2) Откроется новое окно — выберите Вывод из боковой панели слева.

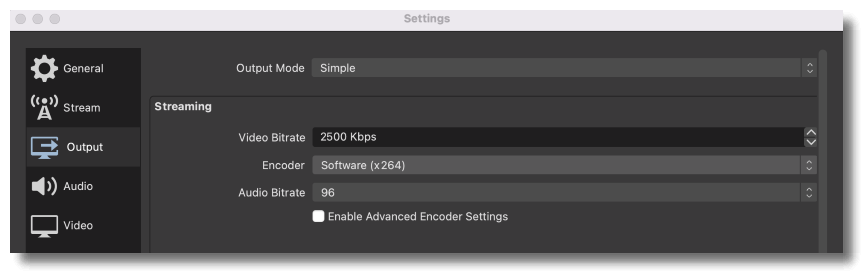

3) В раскрывающемся меню Режим вывода выберите Продвинутый для переключения с простых параметров.

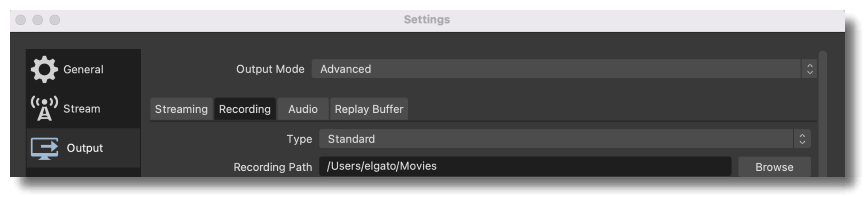

4) Нажмите на Запись вкладку.

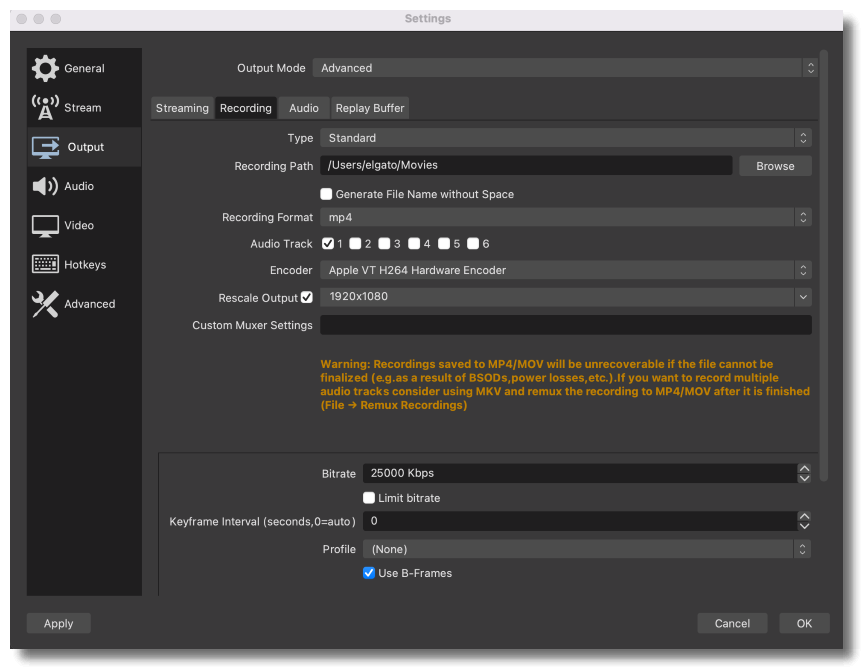

5) Теперь вы сможете настроить путь записи, формат записи, аудиодорожки, энкодер и параметр масштабирования выходных данных.
6) После того как желаемый путь записи и формат будут окончательно выбраны, убедитесь, что Энкодер установлен на Apple VT H264 Hardware Encoder.
7) Битрейт — это количество бит в секунду. Он определяет общее качество записи. Чтобы помочь вам начать работу, вот некоторые рекомендуемые битрейты. Обратите внимание, что это не окончательные значения и их может потребоваться отрегулировать.
- 720p: 10 000 Кбит/с
- 1080p: 20 000 Кбит/с
Добавление HD60 S+ в OBS Studio (видео)

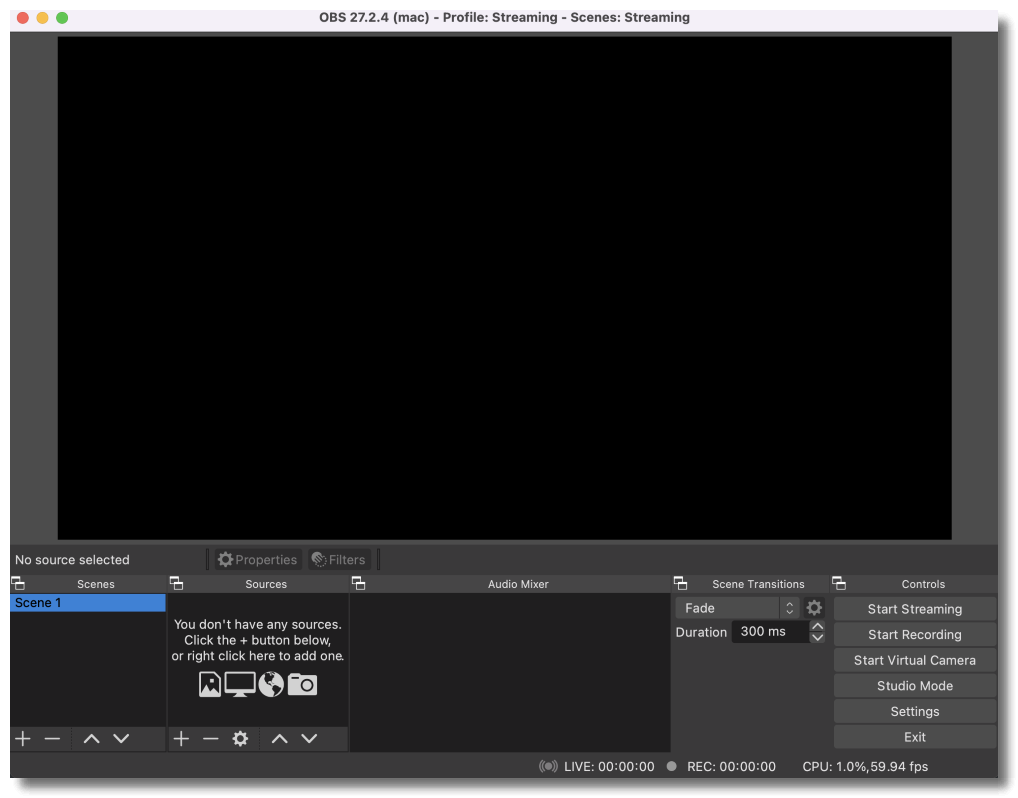

1) Откройте OBS Studio

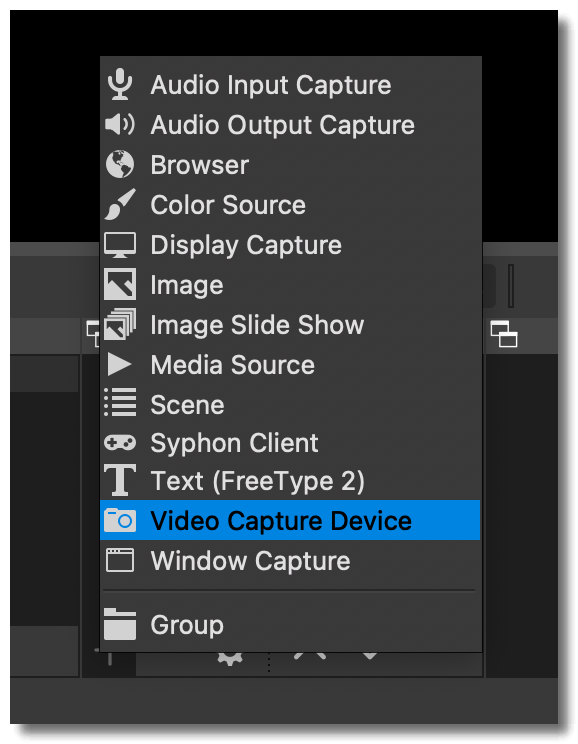

2) В поле "Источники" нажмите на значок ➕ и выберите Video Capture Device

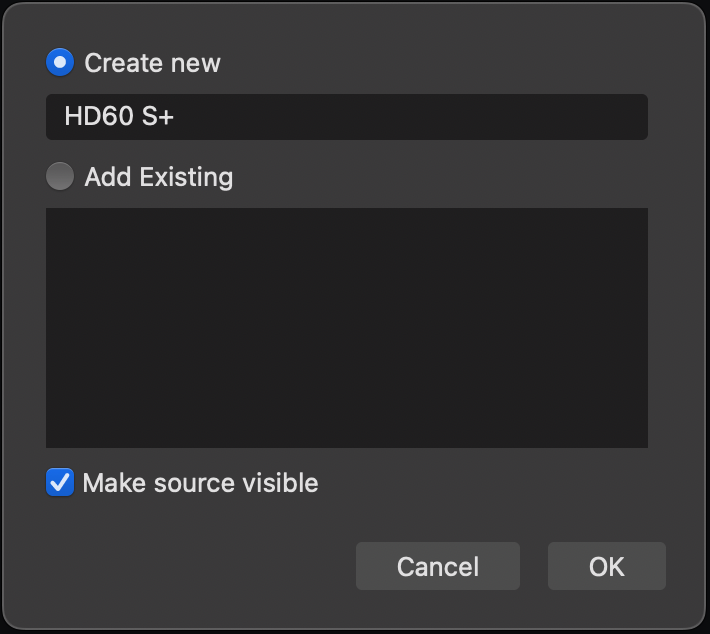

3) Присвойте источнику имя, например Game Capture HD60 S+, затем нажмите на ОК.

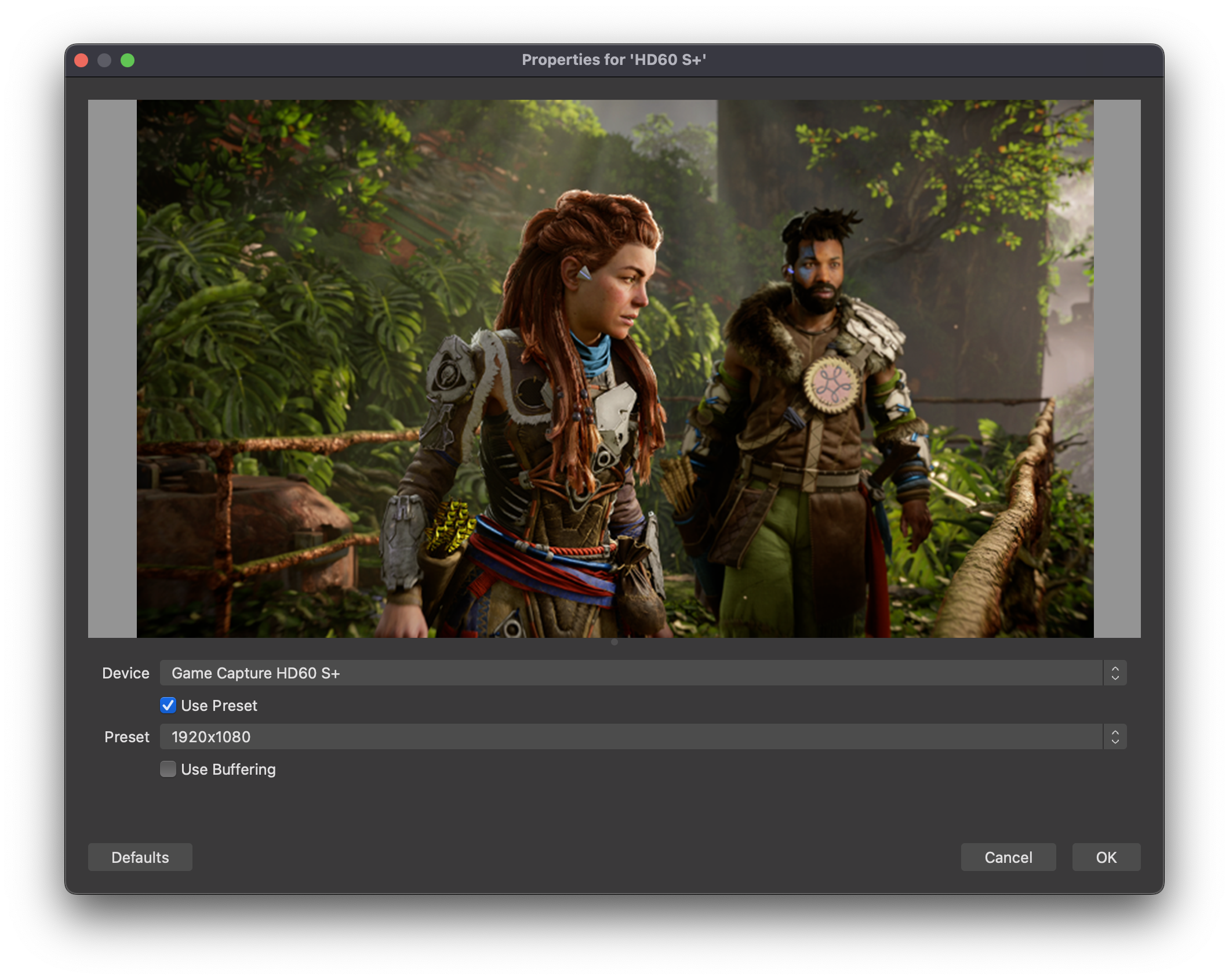

4) Выберите Elgato Game Capture HD60 S+ из раскрывающегося меню в окне свойств устройства.
Добавление HD60 S+ в OBS Studio (аудио)
1) В поле Источники нажмите на значок ➕ и выберите Аудиовход Захват.

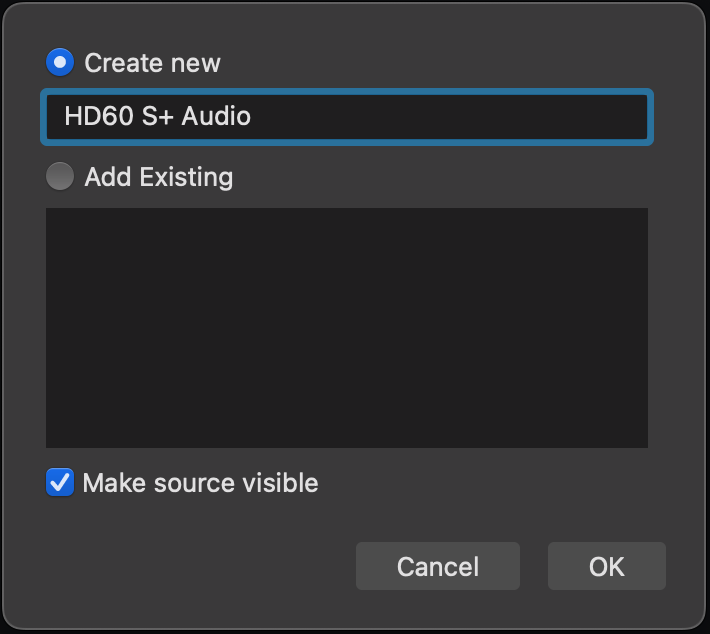

2) Присвойте источнику имя, например Game Capture HD60 S+ Audio, и нажмите OK

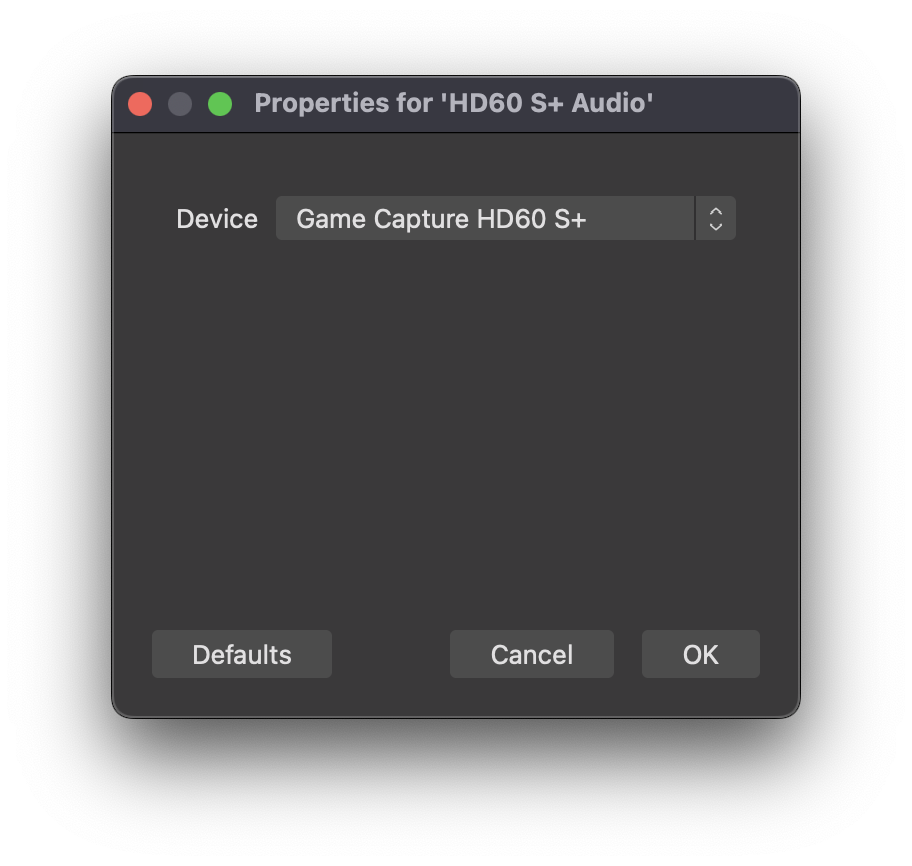

3) В раскрывающемся меню Device выберите Elgato Game Capture HD60 S+, затем нажмите OK.

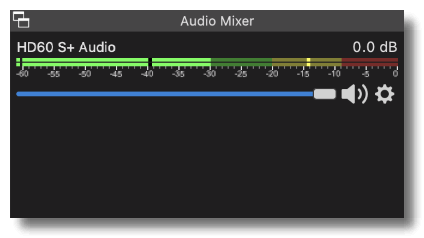

Видео и аудио с Game Capture HD60 S+ теперь захватываются в OBS Studio.
