I den här guiden visar vi dig hur du använder din Elgato Video Capturemed OBS Studiooch konfigurerar programvaran för att få ut det bästa av din enhet för inspelning eller streaming.

What is OBS Studio?

OBS Studio är ett kostnadsfritt och öppen källkodsprogram för streaming och inspelning med kraftfulla överlagrings- och ljudkontroller. Det kan streama till TwitchTV, YouTube, Mixer, Facebook, Twitter, RestreamIOoch mer. Det kan också spela in och streama samtidigt med olika kvalitetsinställningar om du önskar.

Du kan hämta den senaste versionen av OBS Studio här: https://obsproject.com

Aktuell utgåva enligt denna guide: 29.1.3

Videokapturdrivrutinen för Windows kan hämtas här.

Om drivrutinen redan är installerad eftersom du använder Elgato Video Capture-programvaran behöver du inte installera den igen.

Se till att Elgato Video Captureinte är ansluten när du installerar drivrutinen, eller koppla bort och anslut igen när du uppmanas.

Viktigt:

För att göra Elgato Video Capturesynlig som en audioenhet i OBS Studio måste du avinstallera Analog Audio in (Elgato Video Capture)via Windows Enhetshanterare > Audioinmatningar och -utmatningar

Håll muspekaren över Analog Audio In (Elgato Video Capture), högerklicka och välj avinstallera.

Getting Started With OBS Studio

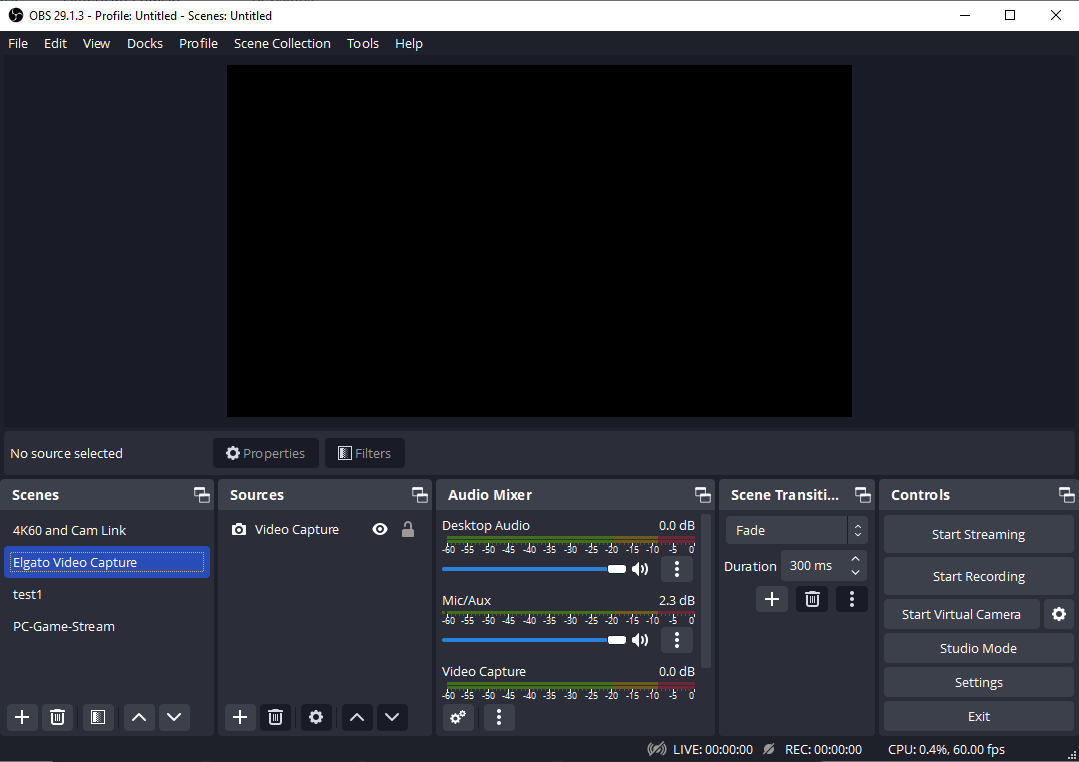

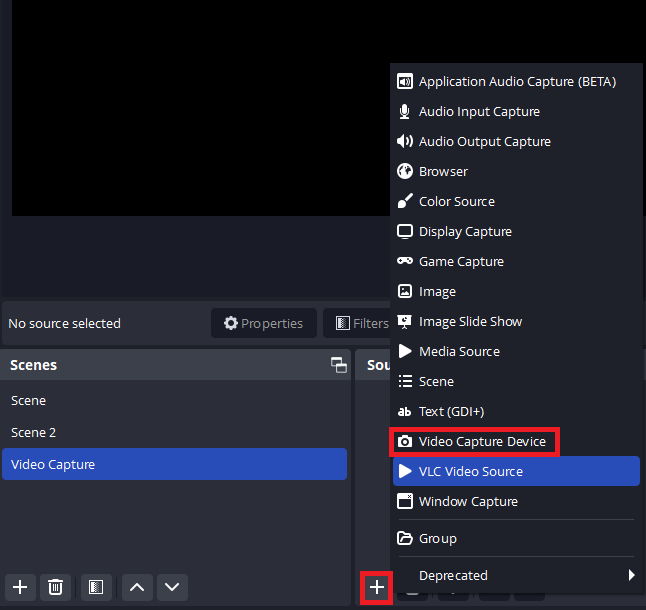

När du har installerat och öppnat OBS Studiogår du till den nedre delen av OBS Studio-fönstret. Du bör hitta en kolumn till vänster kallad Scenesoch bredvid den en kolumn kallad Sources. Under kolumnen Sourcesklickar du på knappen + nedan. Välj sedan Video Capture Device.

Ett nytt litet fönster visas som frågar vad du vill namnge lagret. Du kan namnge det vad du vill, men för denna guide kallar vi det 'Elgato Video Capture'. Klicka på OK.

Ett nytt större fönster med en förhandsvisning visas (se nedan). Detta frågar dig att välja fångstenheten från en lista och konfigurera den. Vid enhetsval väljer du "Elgato Video Capture".

Configuring your Elgato Video Capture

Properties

Under enhetsval och förhandsvisning finns en uppsättning egenskaper du kan ändra.

Audio Output Mode

Välj/Lämna på Capture audio only

Deactivate/Activate

Den här funktionen är för att i huvudsak stänga av enheten från OBS Studioeller slå på den. Detta kan vara användbart om du har problem som ett sätt att mjukt återställa enheten. Mer information finns i #Troubleshooting.

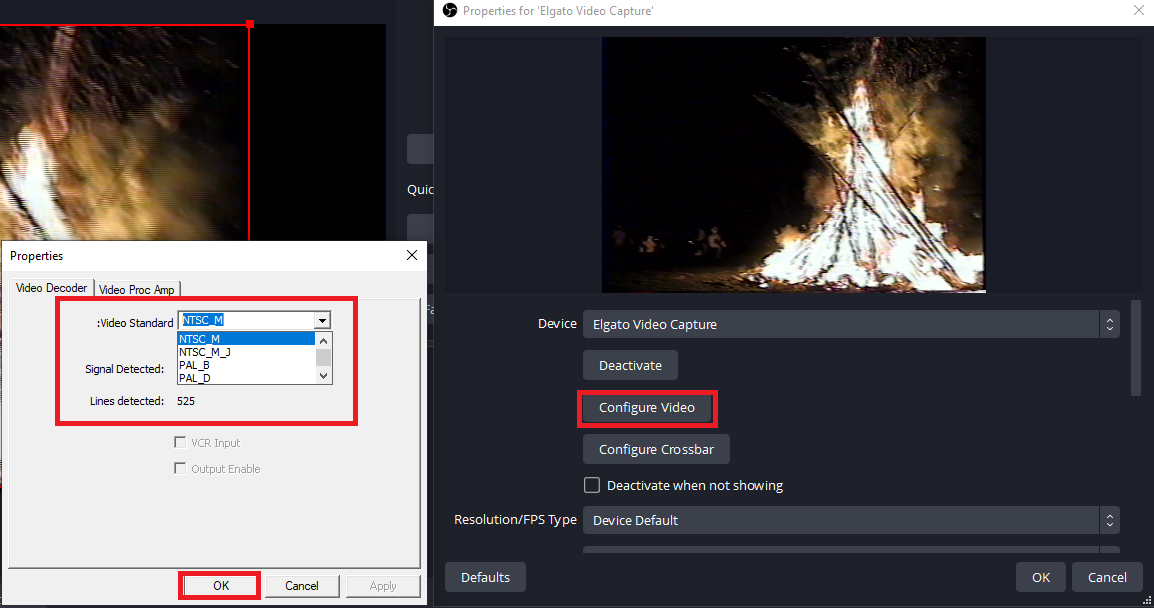

Configure Video

Configure Video kan användasmed Elgato Video Captureför att ändra Video Standard

Configure Crossbar

Configure Crossbar är oanvändmed våra enheter.

Resolution/FPS Type

Detta används för att växla mellan automatiska eller anpassade upplösningar och bildfrekvenser. Du kan vanligtvis lämna detta på Device Default. Mer information finns i #Troubleshooting.

Color Range

Full och Partial hänvisar till hur utökad intervallet är. Om detta är felaktigt inställt kan videon verka alltför kontrasterad eller bleknad. Om du fångar video från en dator kan detta behöva ställas in på Full. Om du fångar från en konsol rekommenderas i allmänhet Defaulteller Partial.

Buffering

Lämna Buffering inställt på Disable.

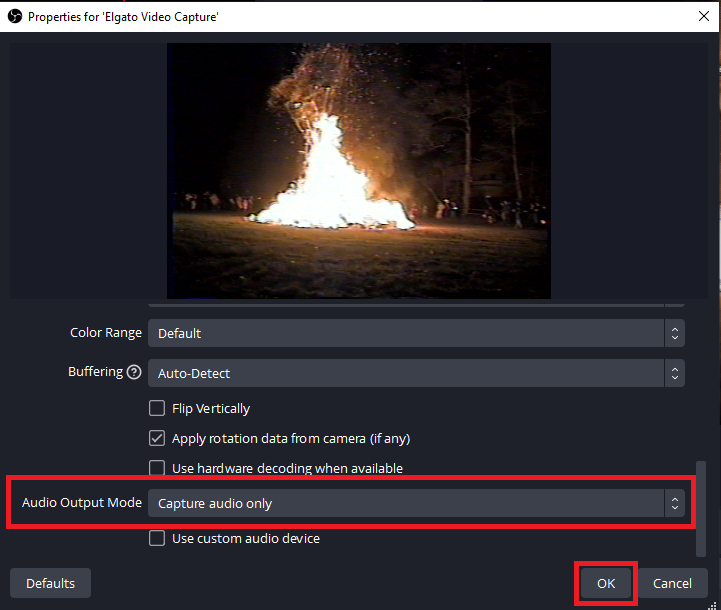

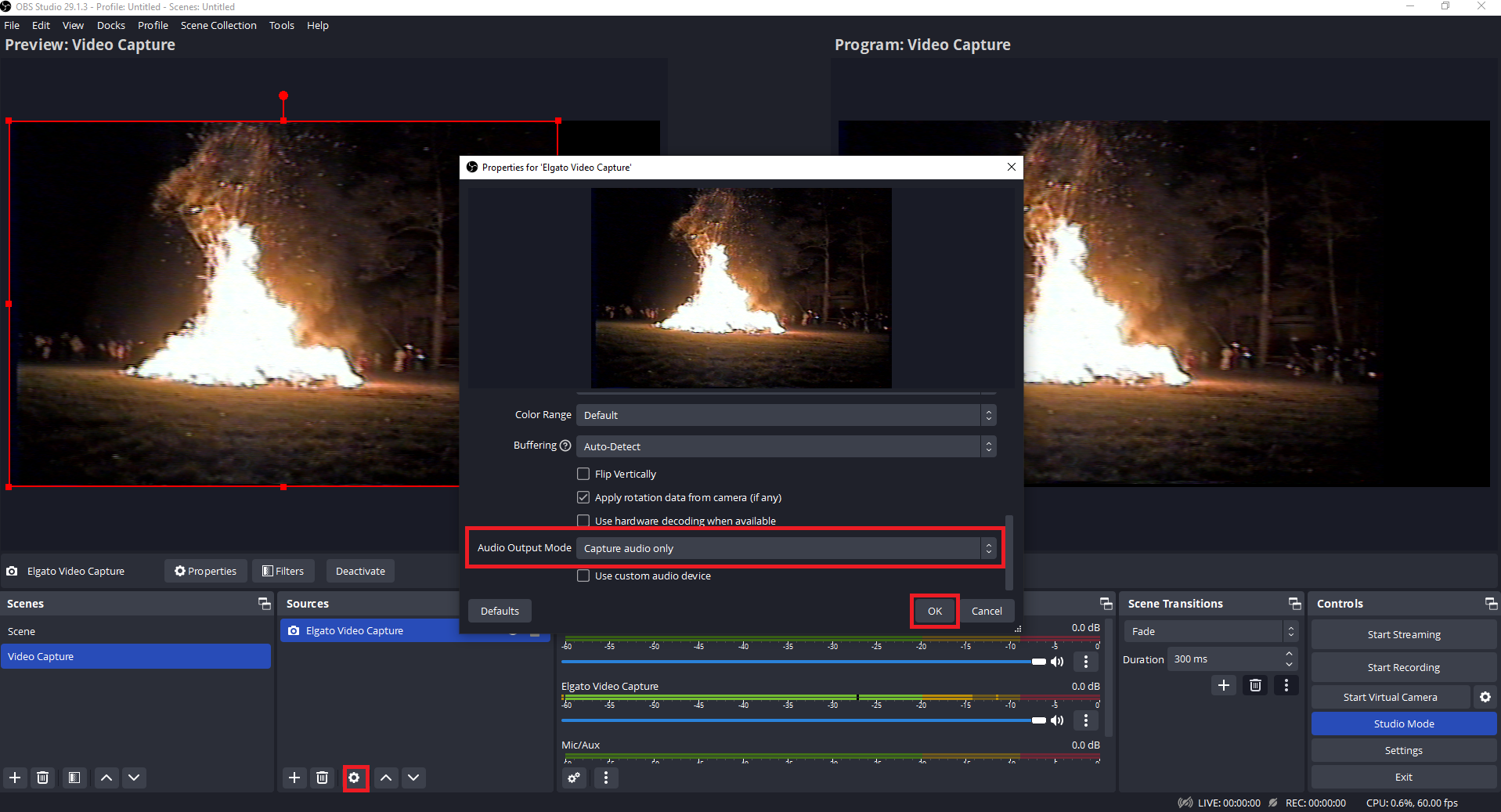

Audio Output Mode

Vi rekommenderar i allmänhet att ställa in detta på Capture audio only. Om du vill lyssna på ljud från Elgato Video Captureföreslår vi att du använder OBS Studio:s Audio Monitoring-funktion.

Du kan dock också använda alternativen Output Desktop Audio (Wave Out)eller Output Desktop Audio (DirectSound)för att göra detta. Tänk på att ljudet som tittarna hör kommer från ditt Desktop Audio-spår nu och inte från Elgato Video Capture-audiokanalen själv.

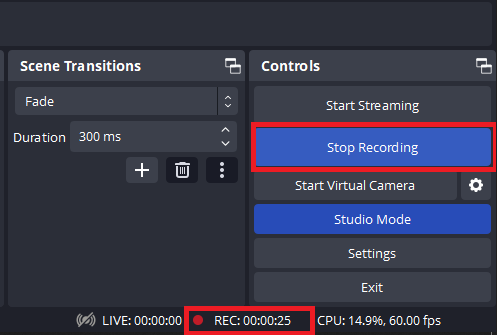

Start/Stop Recording

Adjusting The Scene

OBS Studio:s förhandsvisning representerar det som visaren ser. Detta kallas Canvasoch du kan flytta, rotera, skala, beskära och sträcka olika objekt i scenen. Det här området kan också ändras direkt under inspelning eller streaming. Du kan lägga till eller ta bort objekt såväl som flytta eller skala dem medan du spelar in eller streamar och dessa ändringar kommer att visas i din inspelade fil eller för dina streamtittare.

Transformera

Flytta

Om du vill flytta ett objekt runt i din scen kan du hovra över det i förhandsvisningen eller välja det i din källlista. Dra sedan objektet runt i förhandsvisningen.

Skala

Om du inte vill att din Elgato Video Captureska ta upp hela skärmen kan du gripa ett hörn och dra det mot mitten för att göra det mindre.

Beskär

Med en 4:3 eller icke-bredbild-signal kan du hålla ned ALT-tangenten och dra in från sidan för att beskära videon från Elgato Video Capture. Du kommer att se en grön ram där beskäringen har gjorts.

För mer avancerade kontroller kan du högerklicka på din Elgato Video Capture-källa, sedan gå till Transformera, Redigera transformering. Detta är användbart för att skriva in specifika värden.

OBS Studio allmänna inställningar

För en snabb start när du konfigurerar OBS Studiokanske du vill prova Auto-Configuration Wizard. Den här guiden finns under Tools-menyn.

Den här guiden konfigurerar OBS Studiobaserat på olika detaljer om din dator, såsom skärmupplösning, systemets prestanda och internethastighe. Det är ett bra alternativ för att komma igång.

Det finns många alternativ inom OBS Studio, men inte alla gäller grunderna för att använda din Elgato Video Capture. Så vi fokuserar på grunderna. Först måste vi se till att programvaran körs med rätt upplösning och bildfrekvens.

Video

Du kan göra detta genom att gå till File> Settings. Gå sedan till fliken Video. Om Auto-Configuration Wizardinte redan har ändrat detta vill du vanligtvis ställa in din Base (Canvas) Resolutiontill 1920x1080. Detta är upplösningen för din Canvaseller arbetsytan med dina lager och överlagringar.

Nästa alternativ för Output (Scaled) Resolutionär det som slutligen spelas in på datorns disk eller skickas till streamingtjänsten. Om du har en långsammare internetanslutning eller en svagare dator kan du sänka Output (Scaled) Resolutiontill till exempel 1280x720. Detta minskar prestandapåverkan från streaming och kan också förbättra den upplevda kvaliteten om din bitrate var för låg för 1080p-streaming.

Därefter vill du välja bildfrekvensen eller FPS för din stream eller inspelning. Vanligtvis vill du ha detta inställt på 60, men om du vill minska prestandapåverkan från streaming eller streama långsammare spel kan detta också ställas in på 30.

Ljud

Allmänt

I menyn Ljudunder Inställningar bör du se till att Samplingsfrekvensär inställd på 48 kHz. Våra enheter för Elgato Game Capturefungerar naturligt vid 48 kHz. Om du ställer in detta på 44,1 kHz kan det orsaka ljudskjäkning, ljud-drift över tid eller andra anomalier.

Våra enheter samlar in ljud i stereo och stöder inte surround sound. Ställ in Kanalerpå Stereo.

Enheter

I avsnittet Enheterkan du tilldela ytterligare ljudkällor som ska användas i din stream eller inspelning.

Skrivbordsljudavser det ljud som kommer från ditt system. Standardförsöker att använda samma enhet som du har ställt in för din dator. Men om du har en specifik inställning som du vill låsa fast varje gång du använder OBS Studio kan du ange en specifik enhet.

Mikrofon/Hjälpljudär för att lägga till ytterligare ljudinmatningskällor. Dessa kan vara USB-mikrofoner, Line-In-ingångar eller andra ingångar från blandningsenheter.

Avancerat

Om du vill höra ljud från ditt kort eller andra maskinvaruingångar bör du se till att välja den enhet där du vill höra detta ljud. Vanligtvis skulle detta vara samma enhet som Skrivbordsljud.

Obs! När Skrivbordsljudoch Övervakningsenhetär samma spelas ljud som övervakas i OBS Studio genom Skrivbordsljudkanalenoch kommer att sändas till tittare.

Utdata

Fliken Utdata är där vi kontrollerar vilken typ av fil vi utdata, hur stor filen blir och var den sparas. Det rekommenderas att lämna Output Mode inställd på Simpleför att börja.

Videobitrate

Om du använder OBS Studiofrämst för strömning kommer du vilja ställa in Video Bitratepå en nivå väl inom din Internets upplastningshastighet. En bra regel att följa är att ställa detta till 80% av din upplastning. Om du hade 5000Kbps eller 5Mbps som din upplastningshastighet skulle du ställa in detta värde till 4000Kbps vara en bra utgångspunkt.

Twitchs officiella maximal tillåten bitrate är 6Mbps eller 6000Kbps.
Mer information och rekommenderade inställningar: https://stream.twitch.tv/encoding/

Youtubes rekommenderade bitrate för 1080p 60fps är mellan 4.5Mbps/4500Kbps till 9Mbps/9000Kbps
Mer information och rekommenderade inställningar: https://support.google.com/youtube/answer/2853702

Kodare

Alternativet Kodare hänvisar till vilken del av ditt system som kommer att göra arbetet med att komprimera din video för strömning eller inspelning.

Programvara (x264)kommer att använda din systems processor och kommer i allmänhet att ha en större inverkan på datorns prestanda men kan resultera i högre kvalitet.

Maskinvara (NVENC)kommer att använda din systems Nvidia-grafikort och kommer i allmänhet att ha en mindre inverkan på datorns prestanda men kan resultera i lägre kvalitet beroende på åldern på ditt grafikort. Nyare Nvidia-grafikortsarkitekturer som 20 Series (Turing)eller 30 Series (Ampere)kan producera kvalitet mycket lik Programvara (x264).

Mer information om Nvidias NVENC: https://www.nvidia.com/en-us/geforce/guides/broadcasting-guide/

Ta reda på om ditt kort stöder maskinvarukodning och vilka funktioner här: https://developer.nvidia.com/video-encode-and-decode-gpu-support-matrix-new

Maskinvara (VCE)kommer att använda din systems AMD-grafikort och liksom NVENC kommer att ha en lägre prestandapåverkan vid strömning även om kvaliteten kan påverkas.

Mer information om AMDs VCE: https://en.wikipedia.org/wiki/Video_Coding_Engine

Audiobitrate

Detta kontrollerar bitrate och därför kvaliteten på ljudet i din ström. Mellan 128Kbps till 160Kbps är en bra plats att börja.

Felsökning

Ingen ljud

Om du av någon anledning inte längre ser att ljudmätaren rör sig för Elgato Video Capture, kan du försöka inaktivera/aktiveraElgato Video Capturevia källinställningarna, eller koppla ur och anslut USB-kabeln för enheten igen.

Om du startar om Windows är det också möjligt att du måste ta bortAnalog Audio In (Elgato Video Capture)igen via Windows Enhetshanterareför att det ska fungera.

Om du behöver hjälp kan du gärna kontakta oss via widgeten till höger.
